Hill-Mounts
Zweiloch-Flansch



  • ein silberfarbiger Schwingungsdämpfer aus Metall mit rautenförmiger Bodenplatte, zwei Rundlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem schwarzem Elastomer, freigestellt auf weißem Hintergrund
  • effektive Isolierung
    für Motoren, Kompressoren, Pumpen, Stromerzeuger etc.
  • anschraubbar
    Zweiloch-Flansch für Bodenverankerung
  • einvulkanisiertes Elastomer
    Naturkautschuk ( NR ), verschiedene Shorehärten
  • große Horizontalsteifigkeit
    für die Dämpfung großer Horizontalkräfte
  • galvanische Oberflächenveredelung
    zuverlässiger Korrosionsschutz
  • optionale Gleitschutzplatten
    bei freistehender Aufstellung

BezeichnungArtikelnummerGh(mm)l(mm)a(mm)Ø2(mm)L(mm)ØAusführungShorehärte A(+/- 5)Belastung max.(daN)

MP 83

1015 0300

M8

23

53

68

8,2

83

48

Standard

40°

40

MP 83

1015 0301

M8

23

53

68

8,2

83

48

Standard

60°

80

MP 83

1515 0302

M8

23

53

68

8,2

83

48

Standard

70°

80

MP 83 A*

1015 0303

M8

23

53

68

8,2

83

48

Abreißsicherung

40°

40

MP 83 A*

1015 0304

M8

23

53

68

8,2

83

48

Abreißsicherung

60°

80

MP 83 A*

1015 0305

M8

23

53

68

8,2

83

48

Abreißsicherung

70°

80

MP 110

1015 0310

M10

30

66

85

8,2

110

62

Standard

40°

110

MP 110

1015 0311

M10

30

66

85

8,2

110

62

Standard

60°

170

MP 110

1015 0312

M10

30

66

85

8,2

110

62

Standard

70°

190

MP 110 A*

1015 0313

M10

30

66

85

8,2

110

62

Abreißsicherung

40°

110

MP 110 A

1015 0314

M10

30

66

85

8,2

110

62

Abreißsicherung

60°

170

MP 110 A*

1015 0315

M10

30

66

85

8,2

110

62

Abreißsicherung

70°

190

MP 128

1015 0320

M10

30

78

110

9,0

128

78

Standard

40°

120

MP 128

1015 0321

M10

30

78

110

9,0

128

78

Standard

60°

180

MP 128

1015 0322

M10

30

78

110

9,0

128

78

Standard

70°

210

MP 128 A

1015 0323

M10

30

78

110

9,0

128

78

Abreißsicherung

40°

120

MP 128 A

1015 0324

M10

30

78

110

9,0

128

78

Abreißsicherung

60°

180

MP 128 A

1015 0325

M10

30

78

110

9,0

128

78

Abreißsicherung

70°

210

MP 140

1015 0330

M12

45

96

110

10,2

140

92

Standard

40°

150

MP 140

1015 0331

M12

45

96

110

10,2

140

92

Standard

60°

300

MP 140

1015 0332

M12

45

96

110

10,2

140

92

Standard

70°

420

MP 140 A*

1015 0333

M12

45

96

110

10,2

140

92

Abreißsicherung

40°

150

MP 140 A

1015 0334

M12

45

96

110

10,2

140

92

Abreißsicherung

60°

300

MP 140 A*

1015 0335

M12

45

96

110

10,2

140

92

Abreißsicherung

70°

420

MP 170

1015 0340

M12

39

110

140

12,4

170

106

Standard

40°

150

MP 170

1015 0341

M12

39

110

140

12,4

170

106

Standard

60°

350

MP 170

1015 0342

M12

39

110

140

12,4

170

106

Standard

70°

450

MP 170 A

1015 0343

M12

39

110

140

12,4

170

106

Abreißsicherung

40°

150

MP 170 A

1015 0344

M12

39

110

140

12,4

170

106

Abreißsicherung

60°

350

MP 170 A

1015 0345

M12

39

110

140

12,4

170

106

Abreißsicherung

70°

450

MP 234

1015 0350

M16

60

163

200

16,2

234

160

Standard

40°

500

MP 234

1015 0351

M16

60

163

200

16,2

234

160

Standard

60°

800

MP 234

1015 0352

M16

60

163

200

16,2

234

160

Standard

70°

1000

MP 234 A*

1015 0353

M16

60

163

200

16,2

234

160

Abreißsicherung

40°

500

MP 234 A*

1015 0354

M16

60

163

200

16,2

234

160

Abreißsicherung

60°

800

MP 234 A*

1015 0355

M16

60

163

200

16,2

234

160

Abreißsicherung

70°

1000

mit * gekennzeichnete Teile auf Anfrage

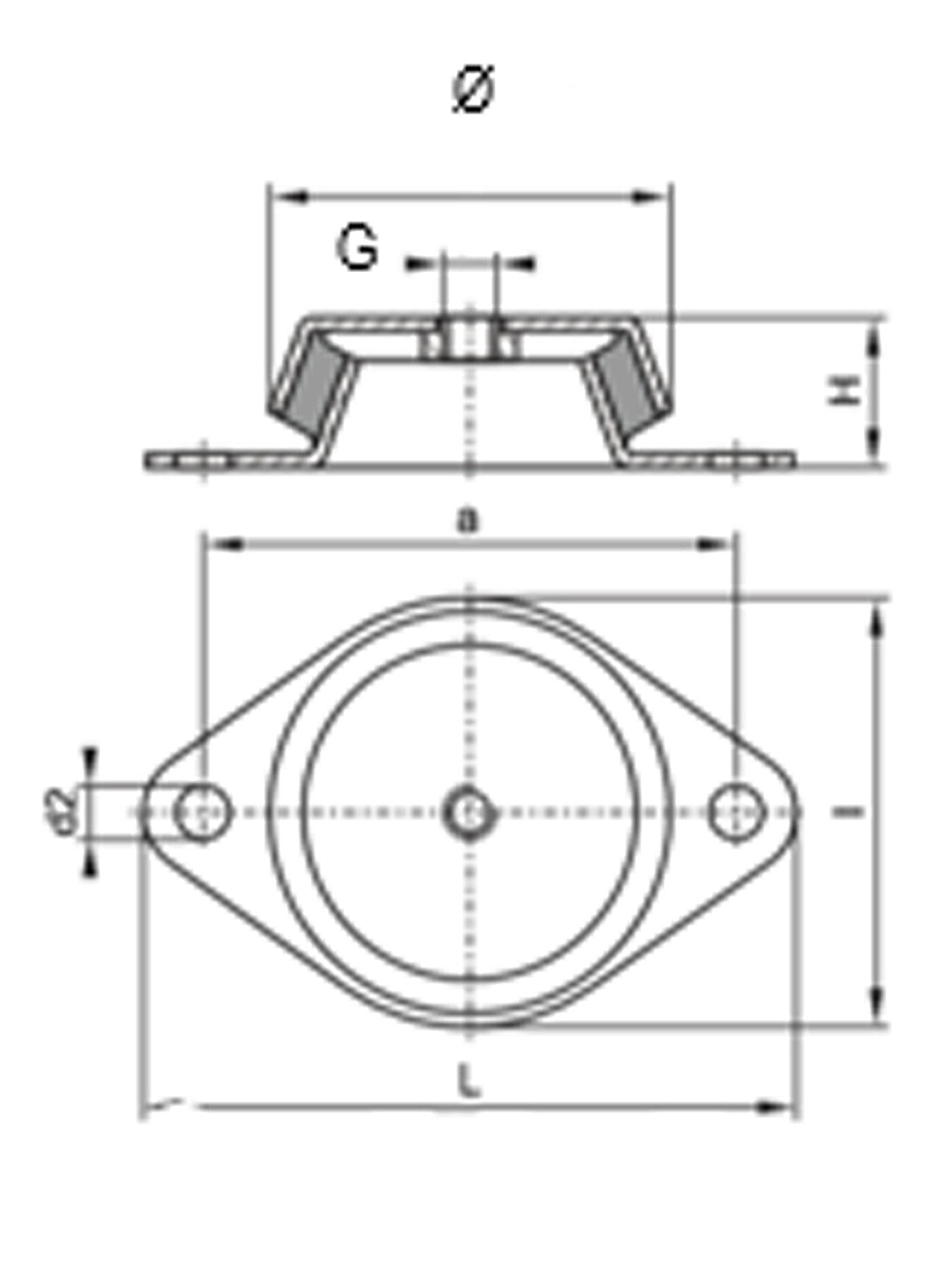

schematische Zeichnung eines Schwingungsdämpfers aus Metall mit rautenförmiger Bodenplatte, zwei Rundlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem Elastomer, in der Querschnitt-Seitenansicht und Draufsicht
