• effektive Isolierung
    für Motoren, Kompressoren, Pumpen, Stromerzeuger etc.
  • anschraubbar
    Vierloch-Flansch für Bodenverankerung
  • einvulkanisiertes Elastomer
    Naturkautschuk ( NR ), verschiedene Shorehärten
  • große Horizontalsteifigkeit
    für die Dämpfung großer Horizontalkräfte
  • galvanische Oberflächenveredelung
    zuverlässiger Korrosionsschutz
  • optionale Gleitschutzplatten
    bei freistehender Aufstellung

BezeichnungArtikelnummerGh(mm)L(mm)a(mm)Ø(mm)Ø2(mm)AusführungShorehärte A(+/- 5)Belastung max.(daN)

MP 168

1015 0400

M16

51

168

132

150

12,5

Standard

40°

400

MP 168

1015 0401

M16

51

168

132

150

12,5

Standard

60°

600

MP 168

1015 0402

M16

51

168

132

150

12,5

Standard

70°

800

MP 168 A*

1015 0403

M16

51

168

132

150

12,5

Abreißsicherung

40°

400

MP 168 A

1015 0404

M16

51

168

132

150

12,5

Abreißsicherung

60°

600

MP 168 A

1015 0405

M16

51

168

132

150

12,5

Abreißsicherung

70°

800

MP 168 H1*

1015 0406

M20

51

168

132

150

12,5

1höhenverstellbar

40°

400

MP 168 H1

1015 0407

M20

51

168

132

150

12,5

1höhenverstellbar

60°

600

MP 168 H1

1015 0408

M20

51

168

132

150

12,5

1höhenverstellbar

70°

800

MP 184

1015 0420

M20

63

194

150

177

13

Standard

40°

900

MP 184

1015 0421

M20

63

184

150

177

13

Standard

60°

1400

MP 184

1015 0422

M20

63

184

150

177

13

Standard

70°

2000

MP 184 A*

1015 0423

M20

63

184

150

177

13

Abreißsicherung

40°

900

MP 184 A*

1015 0424

M20

63

184

150

177

13

Abreißsicherung

60°

1400

MP 184 A*

1015 0425

M20

63

184

150

177

13

Abreißsicherung

70°

2000

MP 184 H1*

1015 0426

M20

63

184

150

177

13

1höhenverstellbar

40°

900

MP 184 H1*

1015 0427

M20

63

184

150

177

13

1höhenverstellbar

60°

1400

MP 184 H1*

1015 0428

M20

63

184

150

177

13

1höhenverstellbar

70°

2000

1höhenverstellbar mit Gewinde M20x2x80

mit * gekennzeichnete Teile auf Anfrage

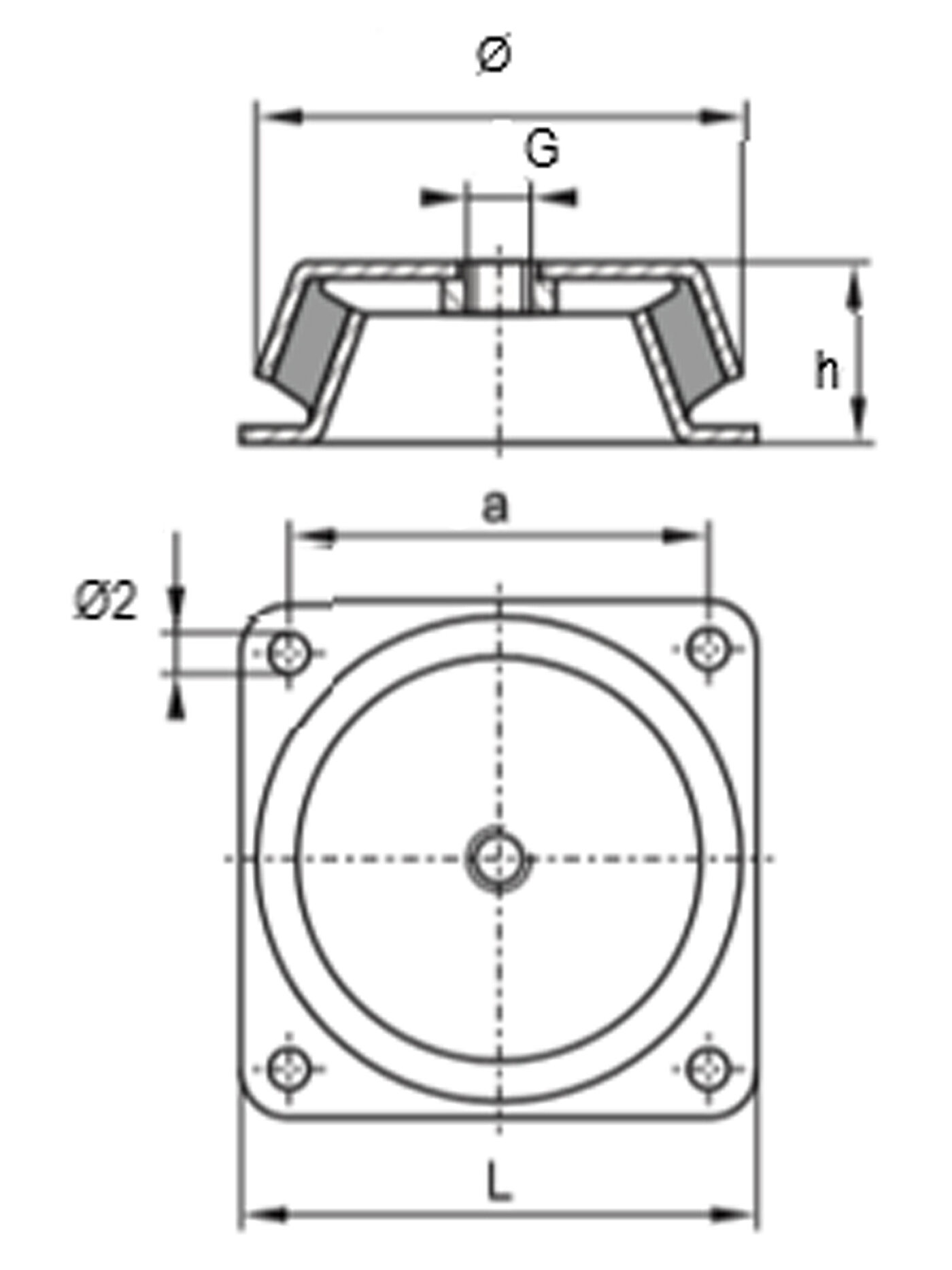

schematische Zeichnung eines Schwingungsdämpfers aus Metall mit quadratischer Bodenplatte, vier Rundlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem Elastomer, in der Querschnitt-Seitenansicht und Draufsicht
