Hill-Mounts
rund

effektive Isolierung
für Motoren, Kompressoren, Pumpen, Stromerzeuger etc.
runde Form, verschraubbar
mit Gewindestift und Gewindebuchse
einvulkanisiertes Elastomer
Naturkautschuk ( NR ), verschiedene Shorehärten
große Horizontalsteifigkeit
für die Dämpfung großer Horizontalkräfte
galvanische Oberflächenveredelung
zuverlässiger Korrosionsschutz

Typenauswahl

Bezeichnung	Artikelnummer	G	h(mm)	Ø(mm)	SW(mm)	Shorehärte A(+/- 5)	Belastung max.(daN)
MP 55012	1015 0150	M10	40/60	55	24	40°	150
MP 55012	1015 0151	M10	40/60	55	24	60°	100
MP 55012	1015 0152	M10	40/60	55	24	70°	150

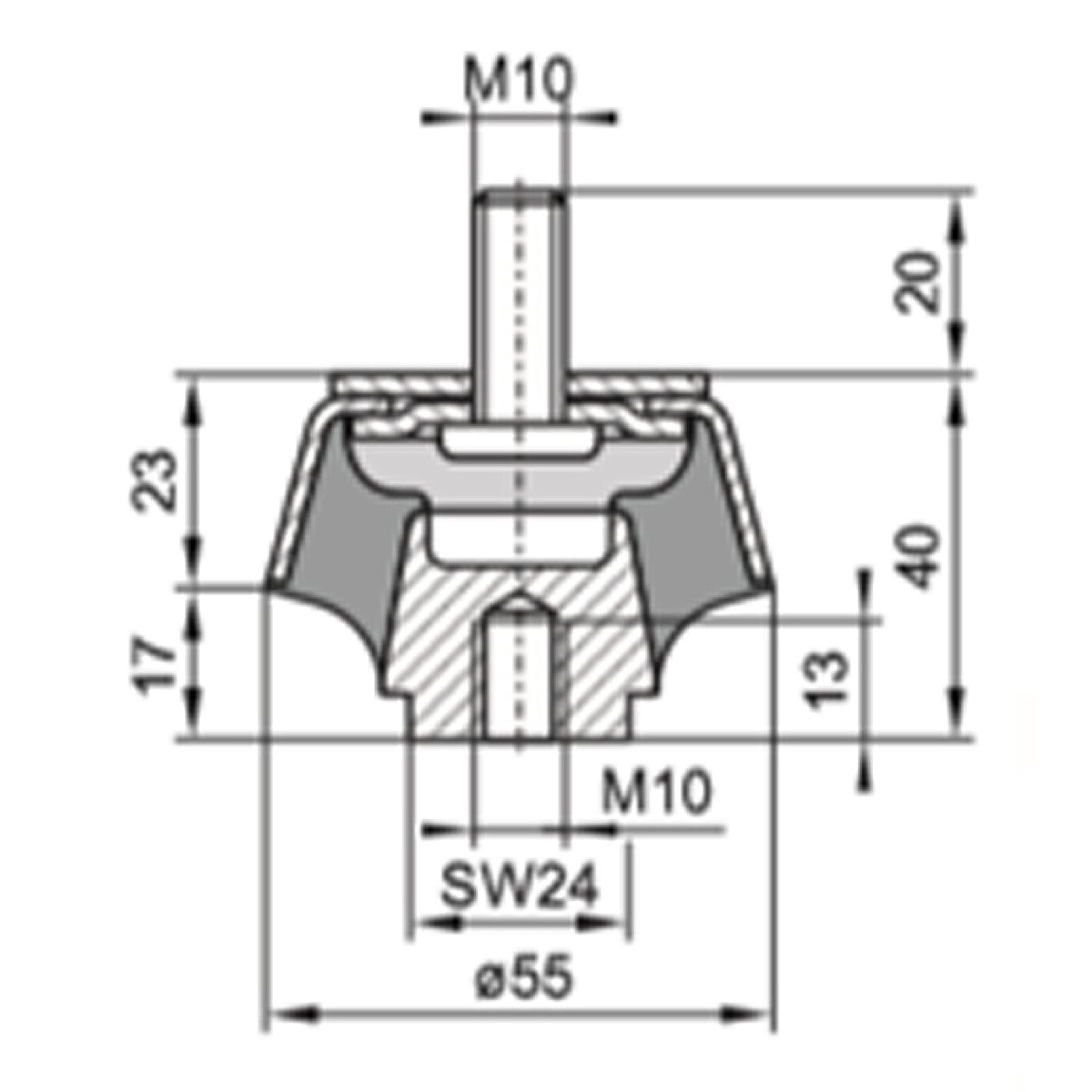

schematische Zeichnung eines Schwingungsdämpfers aus Metall bestehend aus Unterteil mit Einschraubgewinde, einer glockenförmigen Metallkappe mit Gewindebolzen und dazwischen einvulkanisiertem Elastomer, in der Querschnitt-Seitenansicht

weitere Hill-Mounts

ein silberfarbiger Schwingungsdämpfer aus Metall mit quadratischer Bodenplatte, vier Rundlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem schwarzem Elastomer, freigestellt auf weißem Hintergrund

Vierloch-Flansch

ein silberfarbiger Schwingungsdämpfer aus Metall mit rautenförmiger Bodenplatte, zwei Rundlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem schwarzem Elastomer, freigestellt auf weißem Hintergrund

Zweiloch-Flansch

ein länglicher silberfarbiger Schwingungsdämpfer aus Metall mit Bodenplatte, einem längsplatzierten Langloch, einem quer platzierten Langloch, einer Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem schwarzem Elastomer, freigestellt auf weißem Hintergrund

Langloch-Flansch H/V

ein silberfarbiger Schwingungsdämpfer aus Metall mit rautenförmiger Bodenplatte, zwei längs platzierten Langlöchern, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem schwarzem Elastomer, freigestellt auf weißem Hintergrund

Langloch-Flansch
