Schwingungsdämpfer Hill-Mounts
Langloch-Flansch

Diese im Boden verschraubbaren Gummi-Metall-Elemente mit zweifachem Langlochflansch in der Bodenplatte sind für eine Vielzahl von Geräteaufstellungen und Entkopplung von Maschinenschwingungen geeignet. Eine metallische Schutzkappe reduziert den schädlichen Kontakt des einvulkanisierten Naturkautschuks mit Betriebsstoffen und dessen Alterung durch direkte UV-Strahlung bei Außenanwendungen.

Motoren
Kompressoren
Pumpen
Stromerzeuger
Pressen
Kunststoffspritzmaschinen
Druckerei- und Textilmaschinen
andere schwere Produktionsmaschinen und Aggregate

Im Passiv-Isolierungsbereich werden Messmaschinen, Waagen und optische Geräte gegen Fremdschwingungen isoliert.

Optionale Gleitschutzplatten sichern die Standfestigkeit bei freistehender Montage.

effektive Isolierung
für Motoren, Kompressoren, Pumpen, Stromerzeuger etc.
anschraubbar
Langloch-Flansch für Bodenverankerung
einvulkanisiertes Elastomer
Naturkautschuk ( NR ), Shorehärten 40º und 60º
große Horizontalsteifigkeit
für die Dämpfung großer Horizontalkräfte
galvanische Oberflächenveredelung
zuverlässiger Korrosionsschutz
optionale Gleitschutzplatten
bei freistehender Aufstellung

Bezeichnung	Artikelnummer	G	h(mm)	a(mm)	Ø2(mm)	L(mm)	Ø	Ausführung	Shorehärte A(+/- 5)	Belastung max.(daN)
MP 106	1015 0020	M10	31	75-90	8,3x16	106	60-63	Abreißsicherung	40°	212
MP 106	1015 0021	M12	31	75-90	8,3x16	106	60-63	Abreißsicherung	60°	212

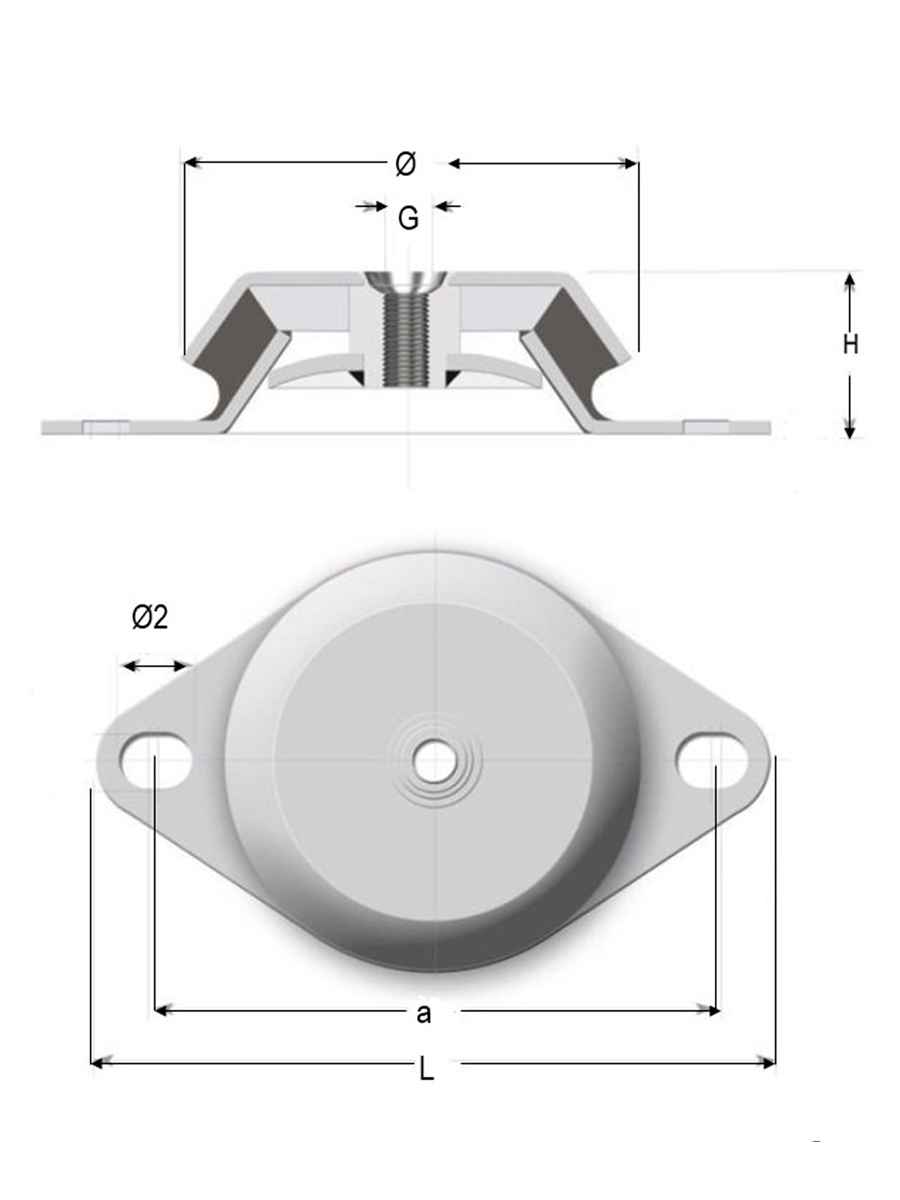

schematische Zeichnung eines Schwingungsdämpfers aus Metall mit rautenförmiger Bodenplatte, zwei längs platzierten Langlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem Elastomer, in der Querschnitt-Seitenansicht und Draufsicht

Bezeichnung	Artikelnummer	G	h(mm)	a(mm)	Ø2(mm)	L(mm)	Ø	Ausführung	Shorehärte A(+/- 5)	Belastung max.(daN)
MP 216	1015 0100	M16	52	184	12,5x14,5	216	113	Standard	43°	350
MP 216	1015 0101	M16	52	184	12,5x14,5	216	113	Standard	57°	650
MP 216	1015 0102	M16	52	184	12,5x14,5	216	113	Standard	68°	1000
MP 216 A	1015 0103	M16	52	184	12,5x14,5	216	113	Abreißsicherung	43°	350
MP 216 A	1015 0104	M16	52	184	12,5x14,5	216	113	Abreißsicherung	57°	650
MP 216 A	1015 0105	M16	52	184	12,5x14,5	216	113	Abreißsicherung	68°	1000
MP 216 H	1015 0106	M16	52	184	12,5x14,5	216	113	höhenverstellbar	43°	350
MP 216 H	1015 0107	M16	52	184	12,5x14,5	216	113	höhenverstellbar	57°	650
MP 216 H	1015 0108	M16	52	184	12,5x14,5	216	113	höhenverstellbar	68°	1000

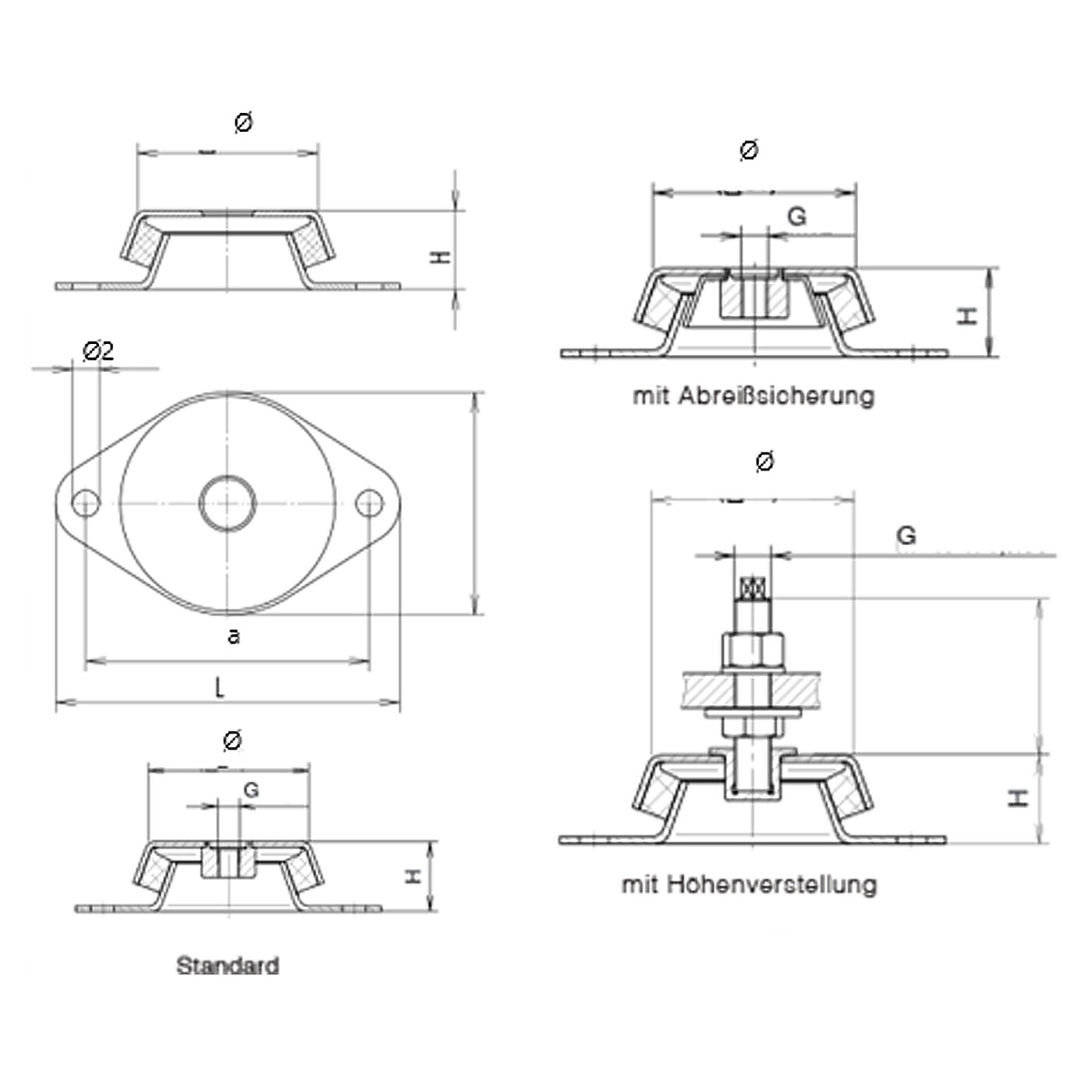

schematische Zeichnung eines niedrig aufbauenden Schwingungsdämpfers aus Metall mit rautenförmiger Bodenplatte, zwei längs platzierten Langlöchern zur Bodenbefestigung, einer glockenförmigen Metallkappe mit Einschraubgewinde und dazwischen einvulkanisiertem Elastomer, in der Draufsicht und Querschnitt-Seitenansicht
