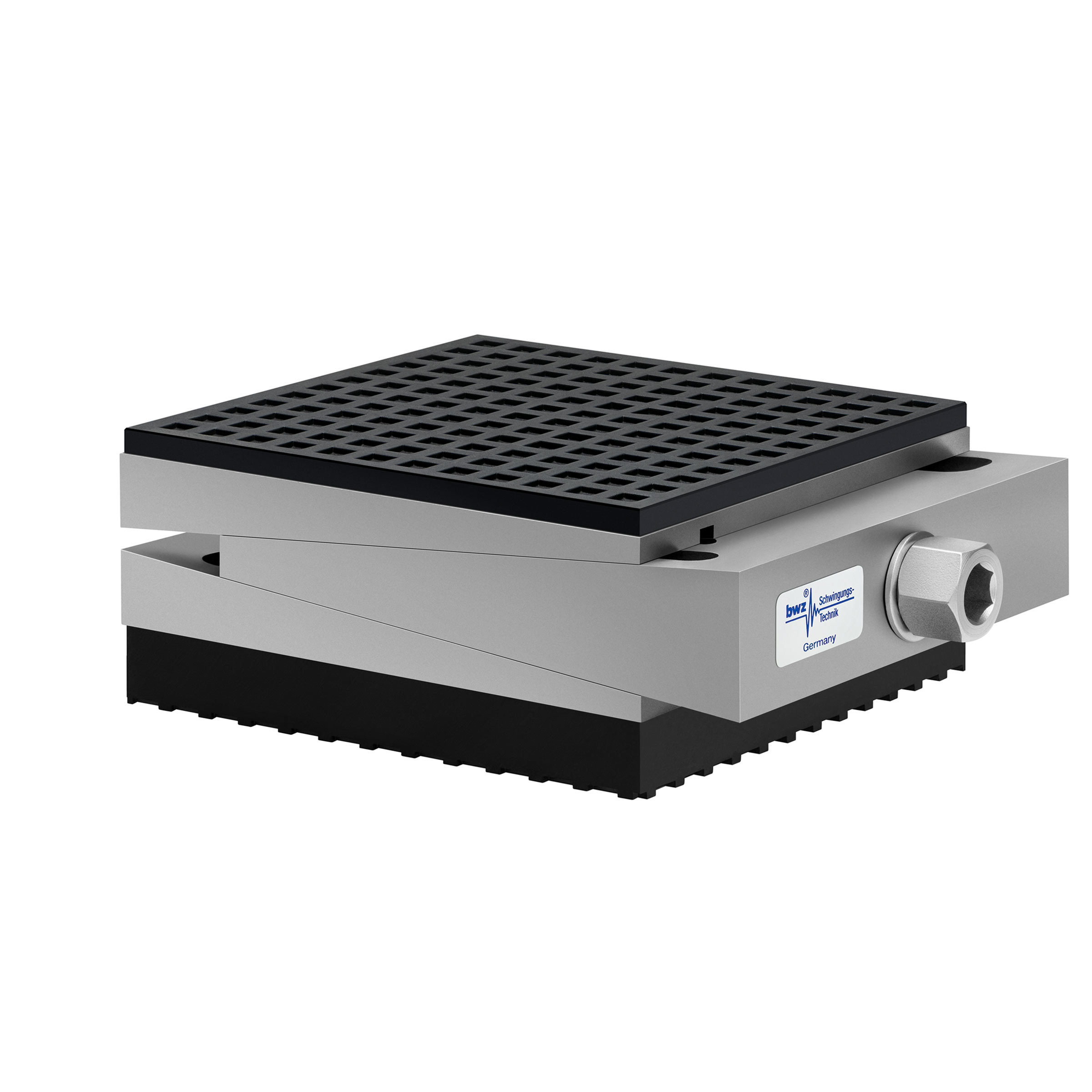

Präzisionskeilschuhe freistehend (FS)

Ausführung

unten NBR7525 - oben NBR9007
profiliert

geeignet für:

hochdynamische Maschinen
Pressen
Scheren
Stanzen
Kunststoffspritzmaschinen
Kompressoren
Pumpen

höhere Isolierwirkung als Ausführung mit NBR7516 unten

Typ	Artikelnummer	Belastung (daN)	L (mm)	B (mm)	H (mm)	Ni (mm)	SW (a/i)	Masse (Kg)
FK 01/FS/NBR7525/NBR9007	8002 0005	650	105	55	68	8	17/8	1,33
FK 02/FS/NBR7525/NBR9007	8003 0005	1000	115	80	69	8	17/8	2,10
FK 03/FS/NBR7525/NBR9007	8006 0005	1100	150	75	68	9	19/10	2,83
FK 04/FS/NBR7525/NBR9007	8007 0005	1300	115	115	72	9	19/10	3,27
FK 05/FS/NBR7525/NBR9007	8010 0005	1600	125	125	69	9	19/10	3,91
FK 06/FS/NBR7525/NBR9007	8013 0005	1900	200	95	78	10	24/14	5,84
FK 07/FS/NBR7525/NBR9007	8014 0005	2300	150	150	78	12	22/12	6,34
FK 07/H/FS/NBR7525/NBR9007	8017 0005	2300	150	150	88	12	22/12	7,73
FK 08/FS/NBR7525/NBR9007	8020 0005	2600	160	160	81	10	24/14	7,80
FK 10/FS/NBR7525/NBR9007	8023 0005	4000	200	200	77	10	24/14	11,73
FK 10/H/FS/NBR7525/NBR9007	8026 0005	4000	200	200	105	20	27/14	16,92
FK 11/FS/NBR7525/NBR9007	8029 0005	5500	220	250	106	20	27/14	23,46
FK 12/FS/NBR7525/NBR9007	8032 0005	8300	250	330	106	16	27/14	35,41
FK 13/FS/NBR7525/NBR9007	8035 0005	12000	300	400	106	20	27/14	45,55

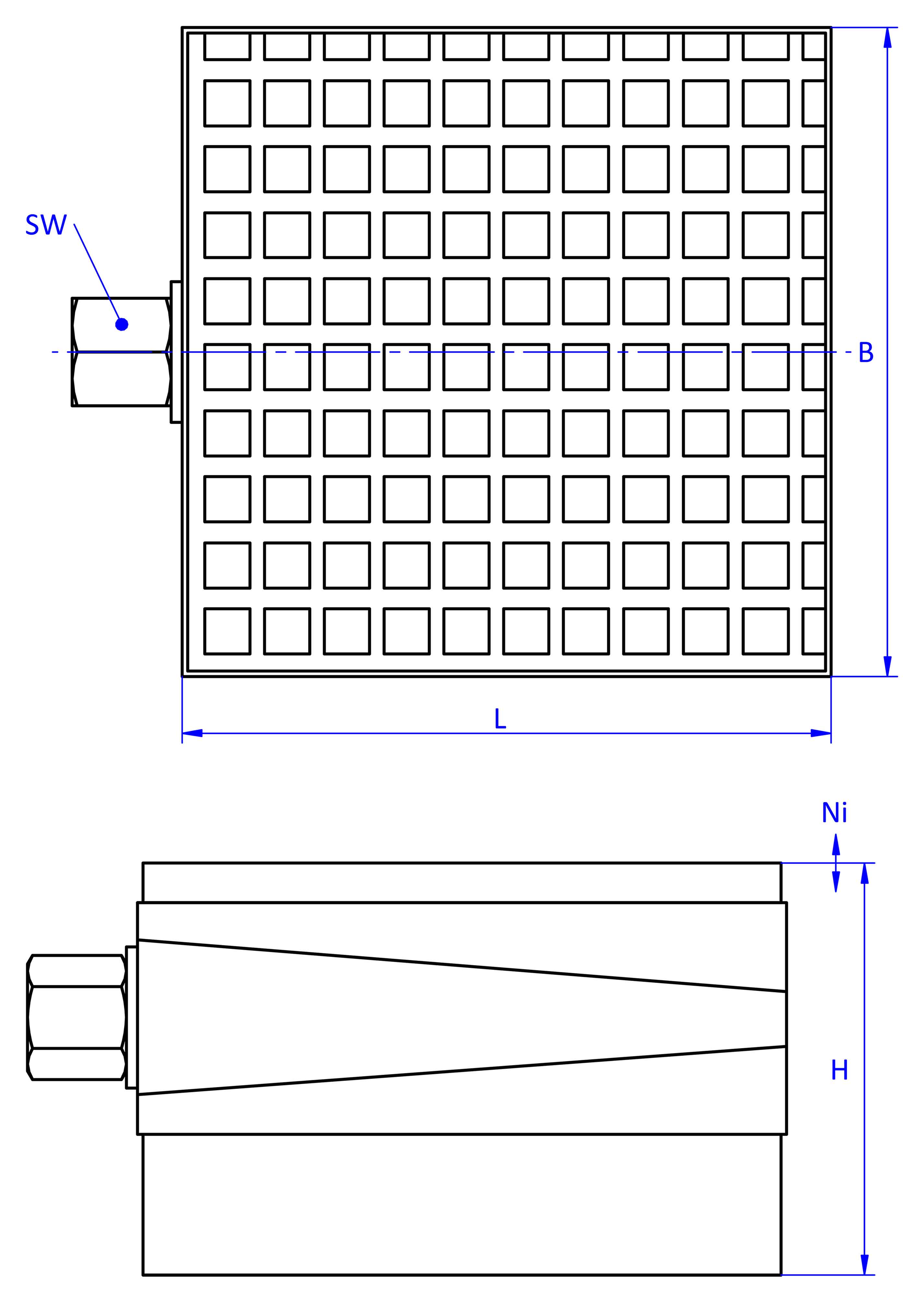

schematische Zeichnung eines freistehenden Maschinenschuhs, in der Draufsicht mit dünnerem Elastomer mit Profilierung auf dem Oberteil für Gleitschutz, und in der Seitenansicht zusätzlich mit dickem Elastomer mit Profilierung zur Schwingungsisolierung unten

Präzisionskeilschuhe freistehend (FS) - Montageanweisung

Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.

Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.

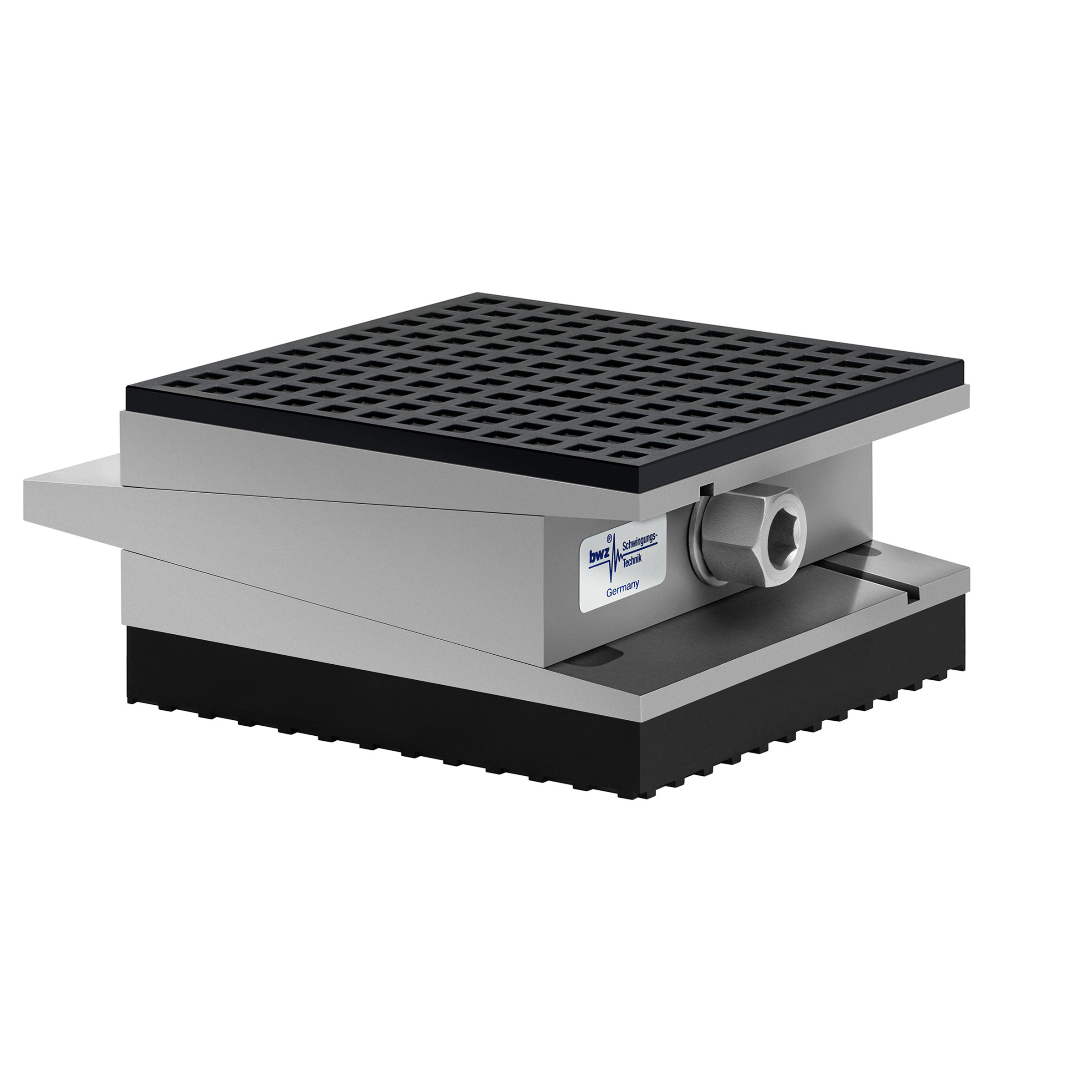

Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.

Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.

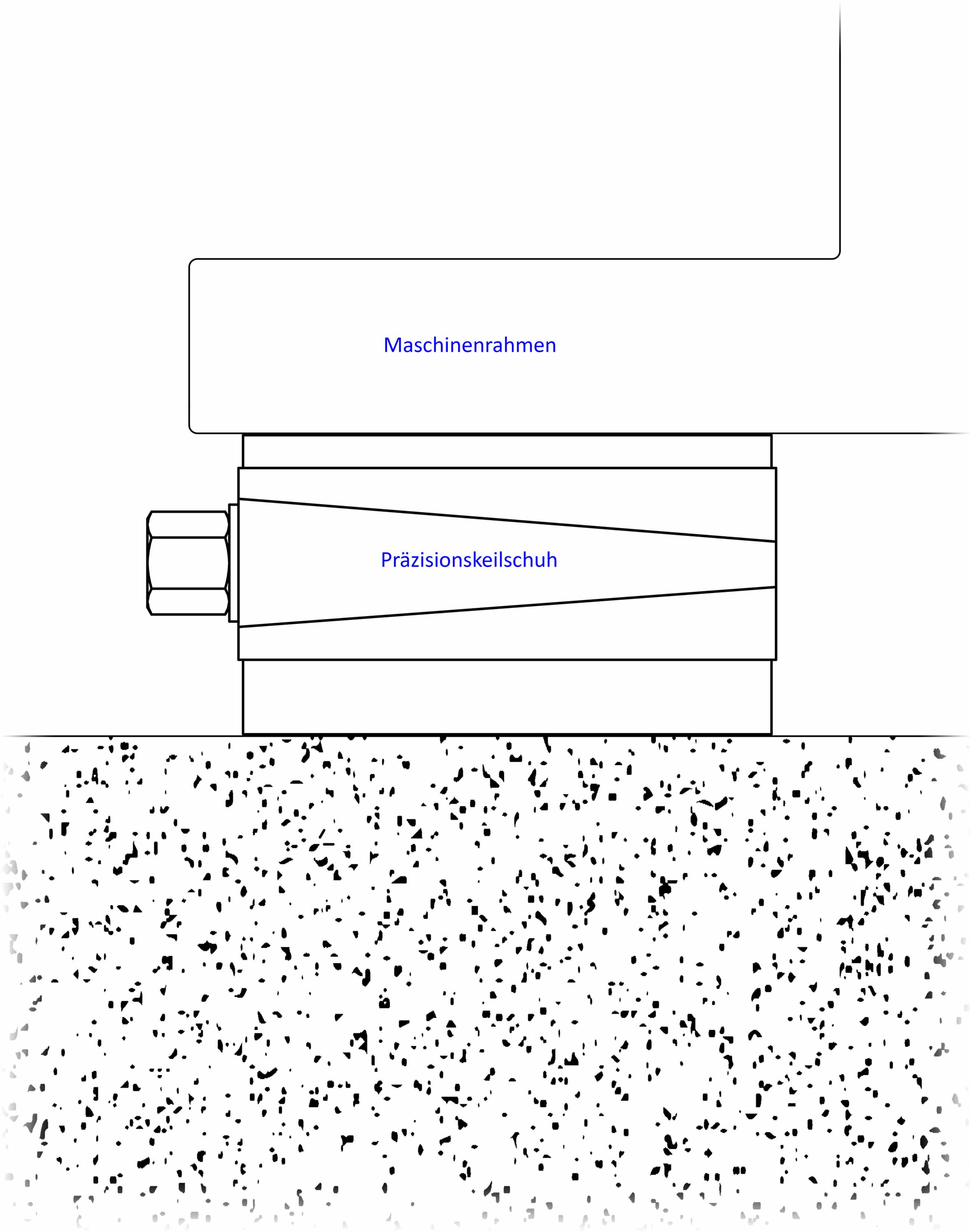

Die Präzisionskeilschuhe freistehend (FS) sind vorgesehen für ein einfaches Unterlegen. Sie bestehen aus 3 lose aufeinander liegenden Keilsegmenten. Anwendungsabhängig sind Ober- und Unterseite mit Dämpfungs- und Gleitschutzplatten in unterschiedlicher Shorehärte und optionaler Profilierung bestückt. In der Einbaulage gehört die dünnere Platte nach oben zum Maschinenrahmen.

Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
