Präzisionskeilschuhe freistehend (FS)

Ausführung

unten NBR9014 - oben NBR9005
glatt

geeignet für:

Bearbeitungszentren
Transferstraßen
CNC-Werkzeugmaschinen
Rund- und Flachschleifmaschinen
Langbettmaschinen mit geringer Eigensteifigkeit
Bohr- und Fräswerke

Typ	Artikelnummer	Belastung (daN)	L (mm)	B (mm)	H (mm)	Ni (mm)	SW (a/i)	Masse (Kg)
FK 01/FS/NBR9014/NBR9005	8002 0002	1000	105	55	55	8	17/8	1,27
FK 02/FS/NBR9014/NBR9005	8003 0002	1800	115	80	56	8	17/8	1,99
FK 03/FS/NBR9014/NBR9005	8006 0002	2200	150	75	57	9	19/10	2,72
FK 04/FS/NBR9014/NBR9005	8007 0002	2600	115	115	62	9	19/10	3,13
FK 05/FS/NBR9014/NBR9005	8010 0002	3100	125	125	59	9	19/10	3,74
FK 06/FS/NBR9014/NBR9005	8013 0002	3800	200	95	69	10	24/14	5,67
FK 07/FS/NBR9014/NBR9005	8014 0002	4500	150	150	68	12	22/12	6,14
FK 07/H/FS/NBR9014/NBR9005	8017 0002	4500	150	150	78	12	22/12	7,52
FK 08/FS/NBR9014/NBR9005	8020 0002	5100	160	160	68	10	24/14	7,50
FK 10/FS/NBR9014/NBR9005	8023 0002	8000	200	200	67	10	24/14	11,36
FK 10/H/FS/NBR9014/NBR9005	8026 0002	8000	200	200	95	20	27/14	16,55
FK 11/FS/NBR9014/NBR9005	8029 0002	11000	220	250	93	20	27/14	22,80
FK 12/FS/NBR9014/NBR9005	8032 0002	16500	250	330	93	16	27/14	34,42
FK 13/FS/NBR9014/NBR9005	8035 0002	24000	300	400	93	20	27/14	44,04

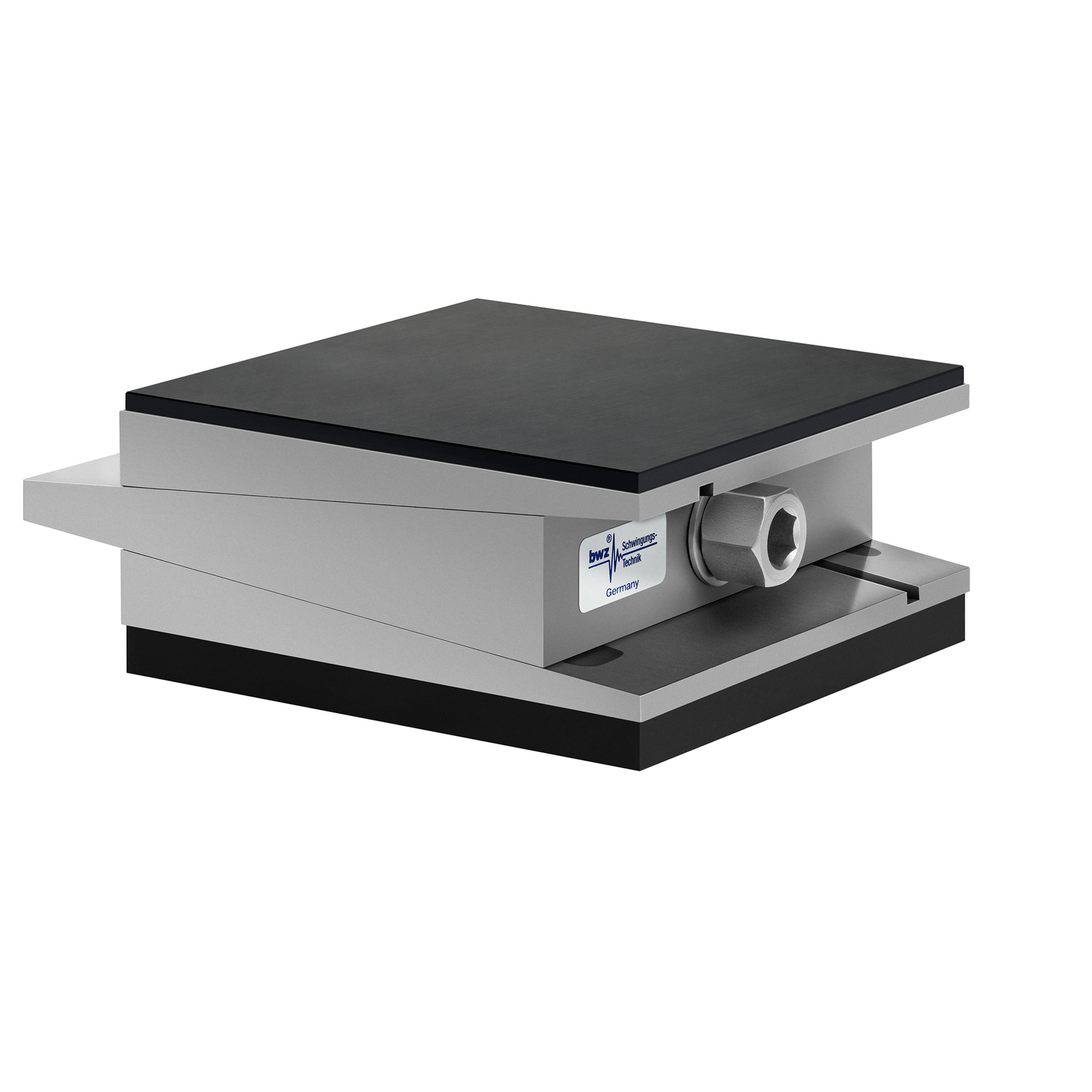

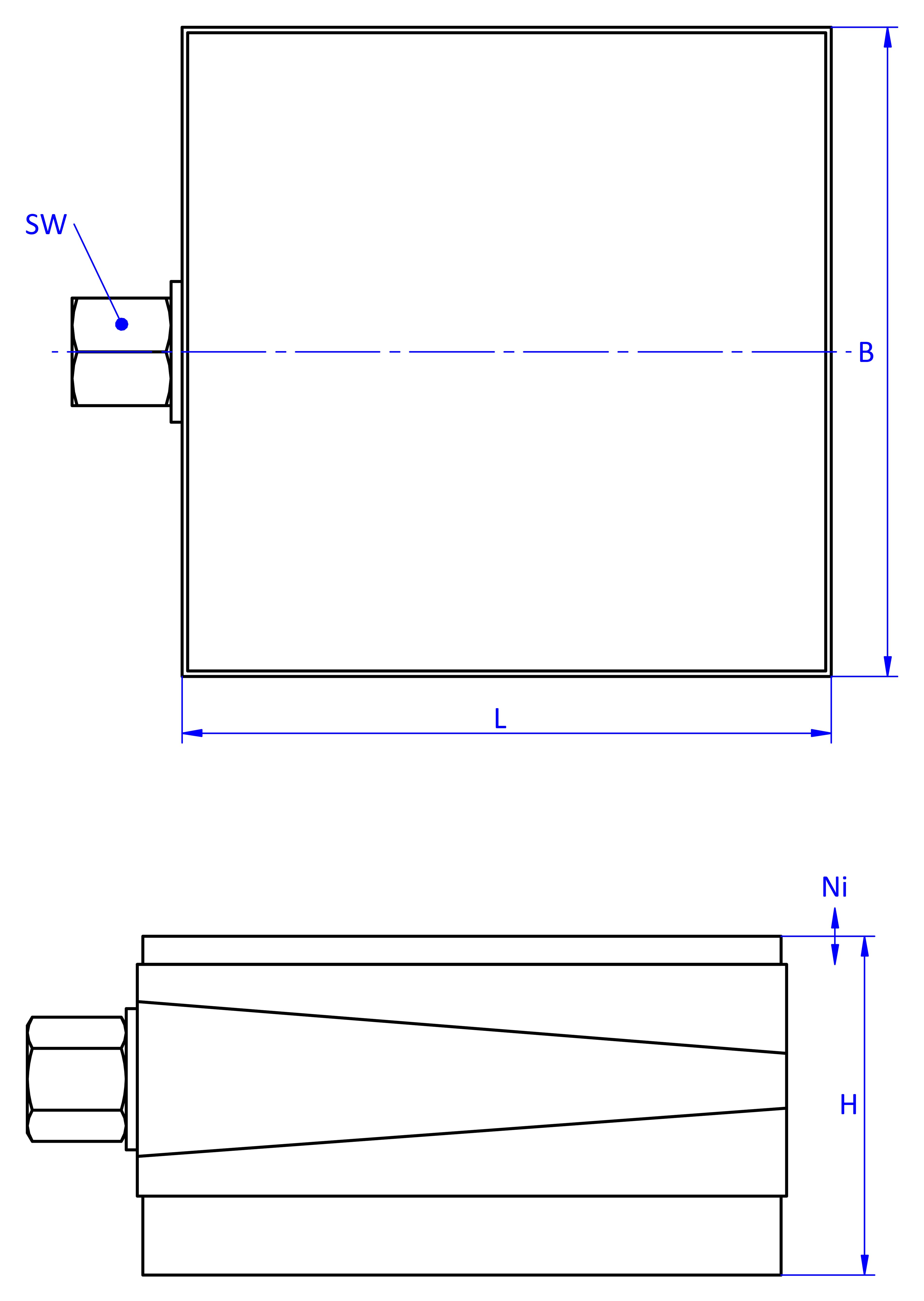

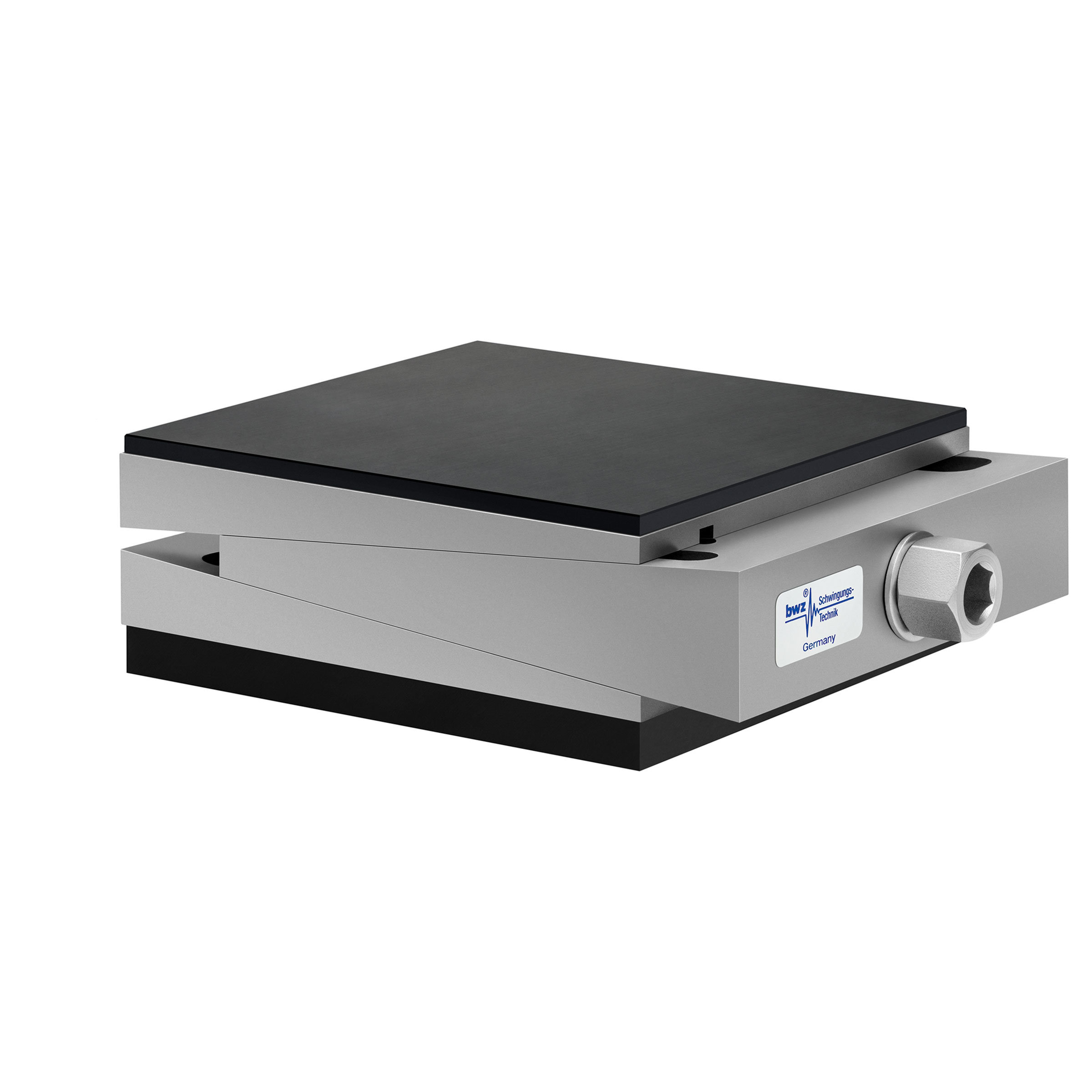

schematische Zeichnung eines freistehenden Maschinenschuhs, in der Draufsicht mit dünnerem Elastomer ohne Profilierung auf dem Oberteil für Gleitschutz, und in der Seitenansicht zusätzlich mit mitteldickem Elastomer ohne Profilierung zur Schwingungsdämpfung unten

Präzisionskeilschuhe freistehend (FS) - Montageanweisung

Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.

Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.

Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.

Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.

Die Präzisionskeilschuhe freistehend (FS) sind vorgesehen für ein einfaches Unterlegen. Sie bestehen aus 3 lose aufeinander liegenden Keilsegmenten. Anwendungsabhängig sind Ober- und Unterseite mit Dämpfungs- und Gleitschutzplatten in unterschiedlicher Shorehärte und optionaler Profilierung bestückt. In der Einbaulage gehört die dünnere Platte nach oben zum Maschinenrahmen.

Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
