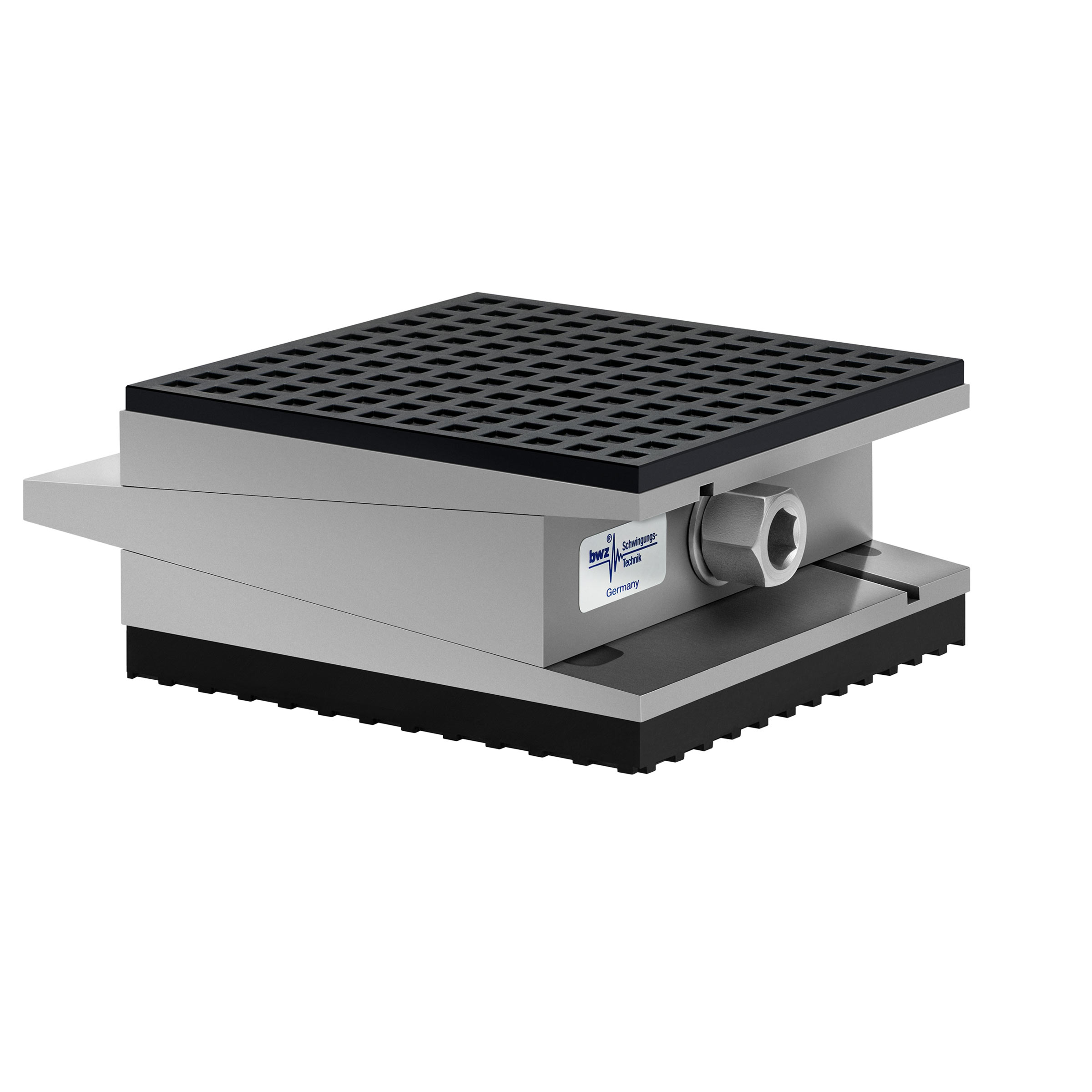

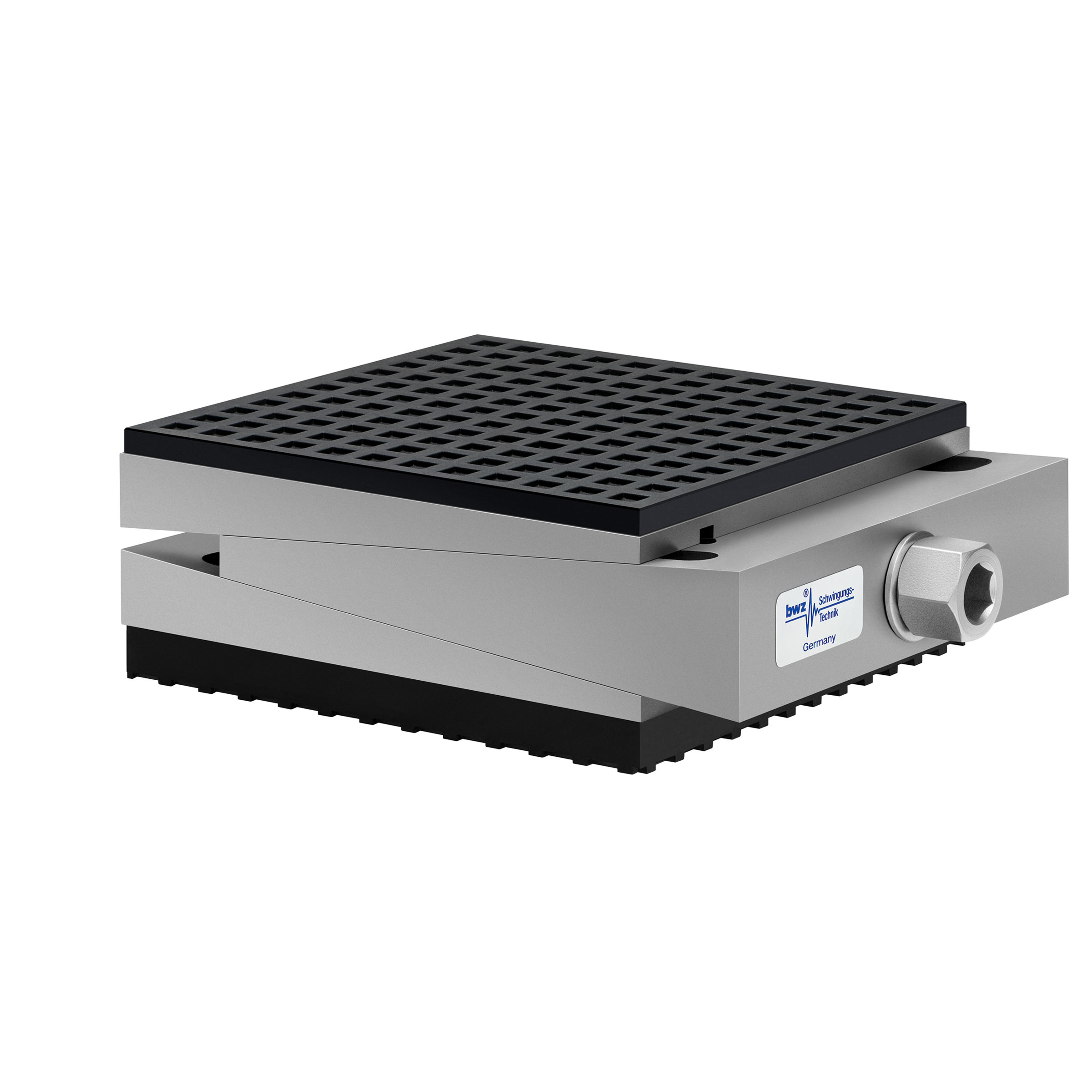

Präzisionskeilschuhe freistehend (FS)

Ausführung

unten NBR8516 - oben NBR9007
profiliert

geeignet für:

allgemeine Werkzeugmaschinen
Textilmaschinen
grafische Maschinen
Maschinen mit Horizontalschüben

Typ	Artikelnummer	Belastung (daN)	L (mm)	B (mm)	H (mm)	Ni (mm)	SW (a/i)	Masse (Kg)
FK 01/FS/NBR8516/NBR9007	8002 0001	750	105	55	59	8	17/8	1,28
FK 02/FS/NBR8516/NBR9007	8003 0001	1350	115	80	60	8	17/8	2,02
FK 03/FS/NBR8516/NBR9007	8006 0001	1650	150	75	58	9	19/10	2,72
FK 04/FS/NBR8516/NBR9007	8007 0001	2000	115	115	62	9	19/10	3,13
FK 05/FS/NBR8516/NBR9007	8010 0001	2350	125	125	59	9	19/10	3,74
FK 06/FS/NBR8516/NBR9007	8013 0001	2850	200	95	69	10	24/14	5,67
FK 07/FS/NBR8516/NBR9007	8014 0001	3400	150	150	68	12	22/12	6,12
FK 07/H/FS/NBR8516/NBR9007	8017 0001	3400	150	150	78	12	22/12	7,52
FK 08/FS/NBR8516/NBR9007	8020 0001	3800	160	160	72	10	24/14	7,60
FK 10/FS/NBR8516/NBR9007	8023 0001	6000	200	200	67	10	24/14	11,36
FK 10/H/FS/NBR8516/NBR9007	8026 0001	6000	200	200	95	20	27/14	16,55
FK 11/FS/NBR8516/NBR9007	8029 0001	8200	220	250	97	20	27/14	22,99
FK 12/FS/NBR8516/NBR9007	8032 0001	12400	250	330	97	16	27/14	34,70
FK 13/FS/NBR8516/NBR9007	8035 0001	18000	300	400	97	20	27/14	44,32

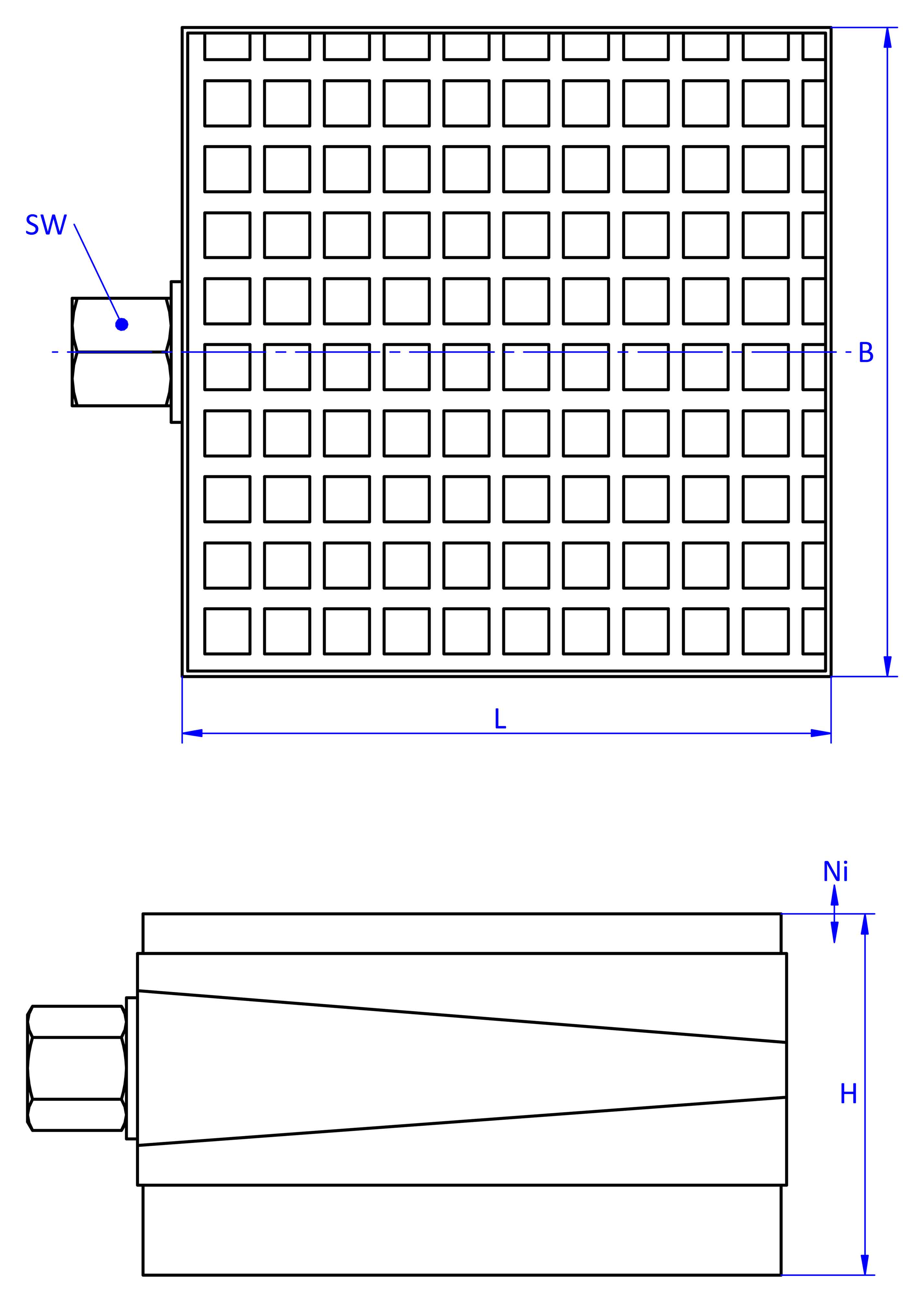

schematische Zeichnung eines freistehenden Maschinenschuhs, in der Draufsicht mit dünnerem Elastomer mit Profilierung auf dem Oberteil für Gleitschutz, und in der Seitenansicht zusätzlich mit mitteldickem Elastomer mit Profilierung zur Schwingungsdämpfung unten

Präzisionskeilschuhe freistehend (FS) - Montageanweisung

Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.

Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.

Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.

Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.

Die Präzisionskeilschuhe freistehend (FS) sind vorgesehen für ein einfaches Unterlegen. Sie bestehen aus 3 lose aufeinander liegenden Keilsegmenten. Anwendungsabhängig sind Ober- und Unterseite mit Dämpfungs- und Gleitschutzplatten in unterschiedlicher Shorehärte und optionaler Profilierung bestückt. In der Einbaulage gehört die dünnere Platte nach oben zum Maschinenrahmen.

Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
