Präzisionskeilschuhe freistehend (FS)

Ausführung

unten NBR9002 - oben NBR9002
glatt
nur Gleitschutz

geeignet für:

Bearbeitungszentren
Transferstraßen
CNC-Werkzeugmaschinen
Rund- und Flachschleifmaschinen
Langbettmaschinen mit geringer Eigensteifigkeit
Bohr- und Fräswerke

Typ	Artikelnummer	Belastung (daN)	L (mm)	B (mm)	H (mm)	Ni (mm)	SW (a/i)	Masse (Kg)
FK 01/FS/NBR9002/NBR9002	8002 0006	1000	105	55	40	8	17/8	1,16
FK 02/FS/NBR9002/NBR9002	8003 0006	1800	115	80	41	8	17/8	1,80
FK 03/FS/NBR9002/NBR9002	8006 0006	2200	150	75	41	9	19/10	2,50
FK 04/FS/NBR9002/NBR9002	8007 0006	2600	115	115	45	9	19/10	2,88
FK 05/FS/NBR9002/NBR9002	8010 0006	3100	125	125	42	9	19/10	3,43
FK 06/FS/NBR9002/NBR9002	8013 0006	3800	200	95	51	10	24/14	5,26
FK 07/FS/NBR9002/NBR9002	8014 0006	4500	150	150	51	12	22/12	5,66

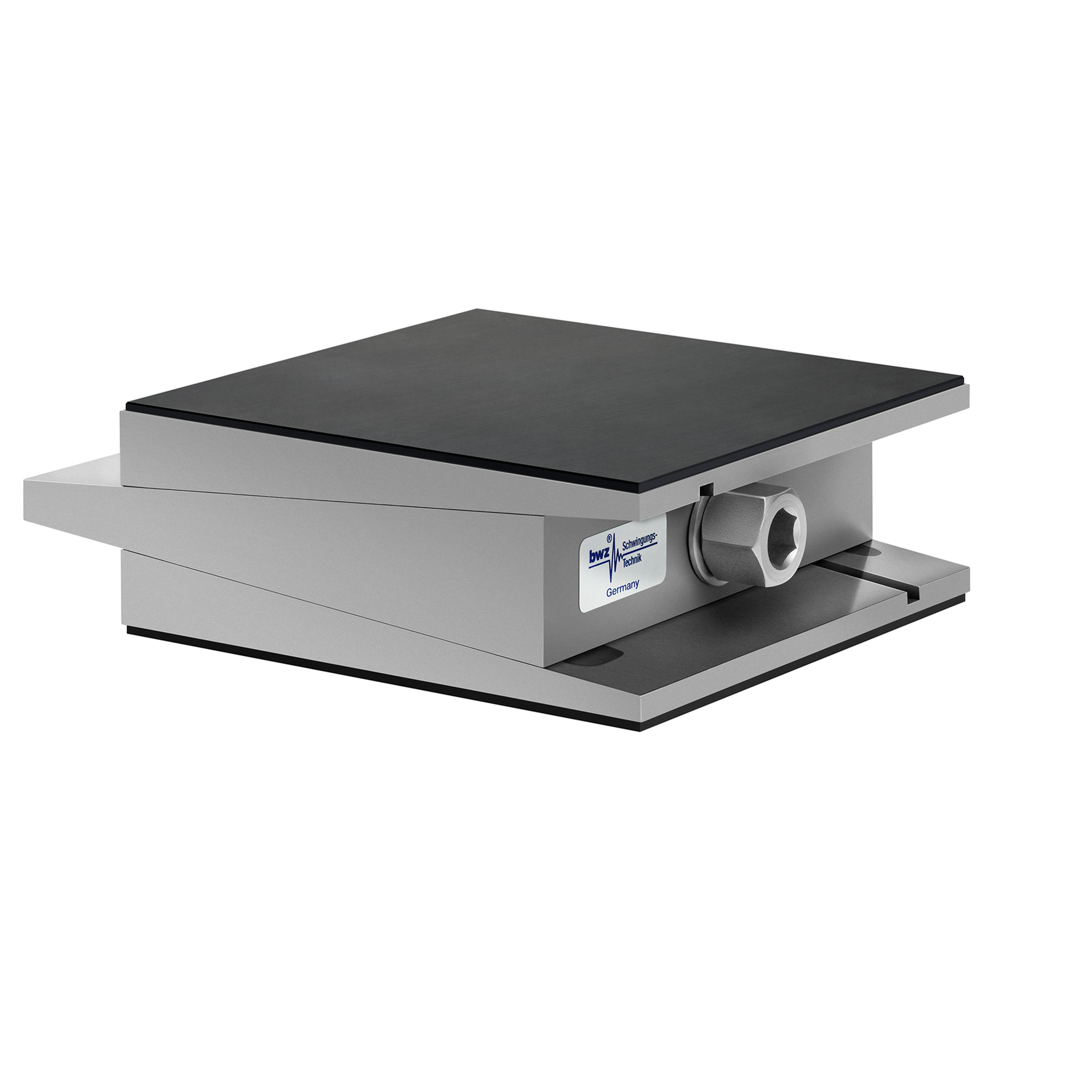

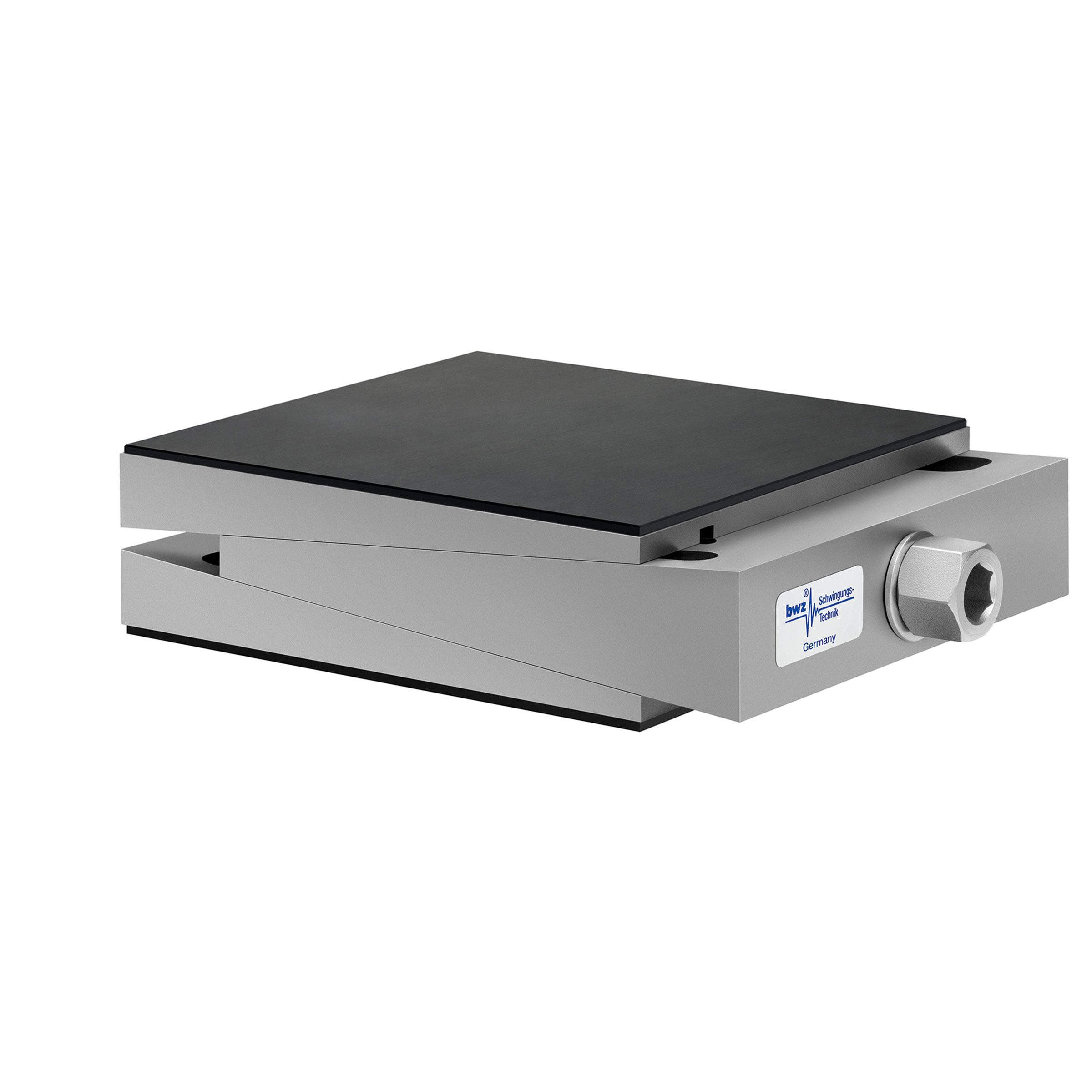

FK 07/H/FS/NBR9002/NBR9002	8017 0006	4500	150	150	61	12	22/12	7,05
FK 08/FS/NBR9002/NBR9002	8020 0006	5100	160	160	53	10	24/14	7,03
FK 10/FS/NBR9002/NBR9002	8023 0006	8000	200	200	50	10	24/14	10,52
FK 10/H/FS/NBR9002/NBR9002	8026 0006	8000	200	200	78	20	27/14	15,71
FK 11/FS/NBR9002/NBR9002	8029 0006	11000	220	250	78	20	27/14	21,76
FK 12/FS/NBR9002/NBR9002	8032 0006	16500	250	330	78	16	27/14	32,86
FK 13/FS/NBR9002/NBR9002	8035 0006	24000	300	400	78	20	27/14	41,71

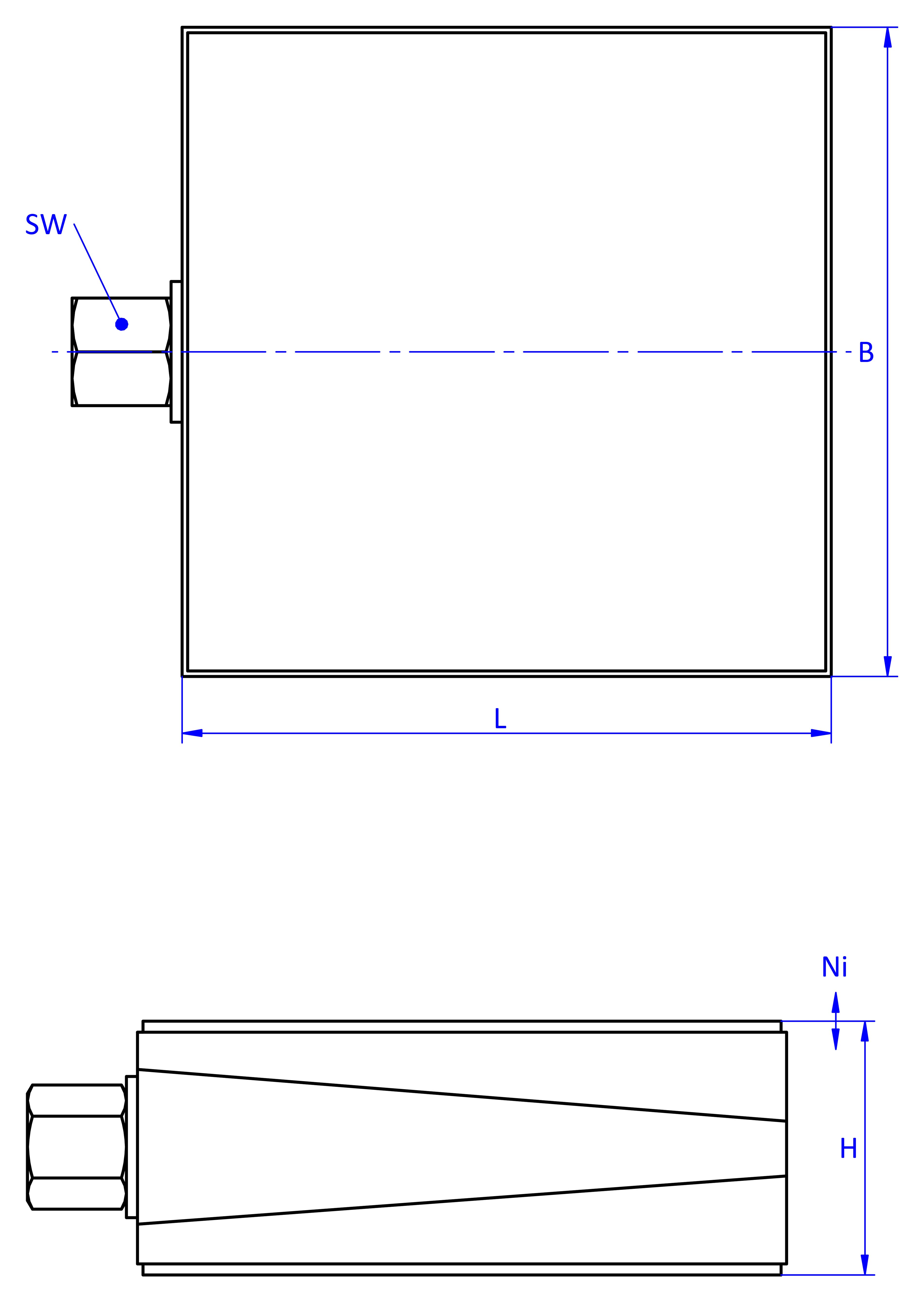

schematische Zeichnung eines freistehenden Maschinenschuhs, in der Draufsicht mit dünnem Elastomer ohne Profilierung auf dem Oberteil für Gleitschutz, und in der Seitenansicht zusätzlich mit dünnem Elastomer ohne Profilierung für Gleitschutz unten

Präzisionskeilschuhe freistehend (FS) - Montageanweisung

Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.

Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.

Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.

Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.

Die Präzisionskeilschuhe freistehend (FS) sind vorgesehen für ein einfaches Unterlegen. Sie bestehen aus 3 lose aufeinander liegenden Keilsegmenten. Anwendungsabhängig sind Ober- und Unterseite mit Dämpfungs- und Gleitschutzplatten in unterschiedlicher Shorehärte und optionaler Profilierung bestückt. In der Einbaulage gehört die dünnere Platte nach oben zum Maschinenrahmen.

Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
