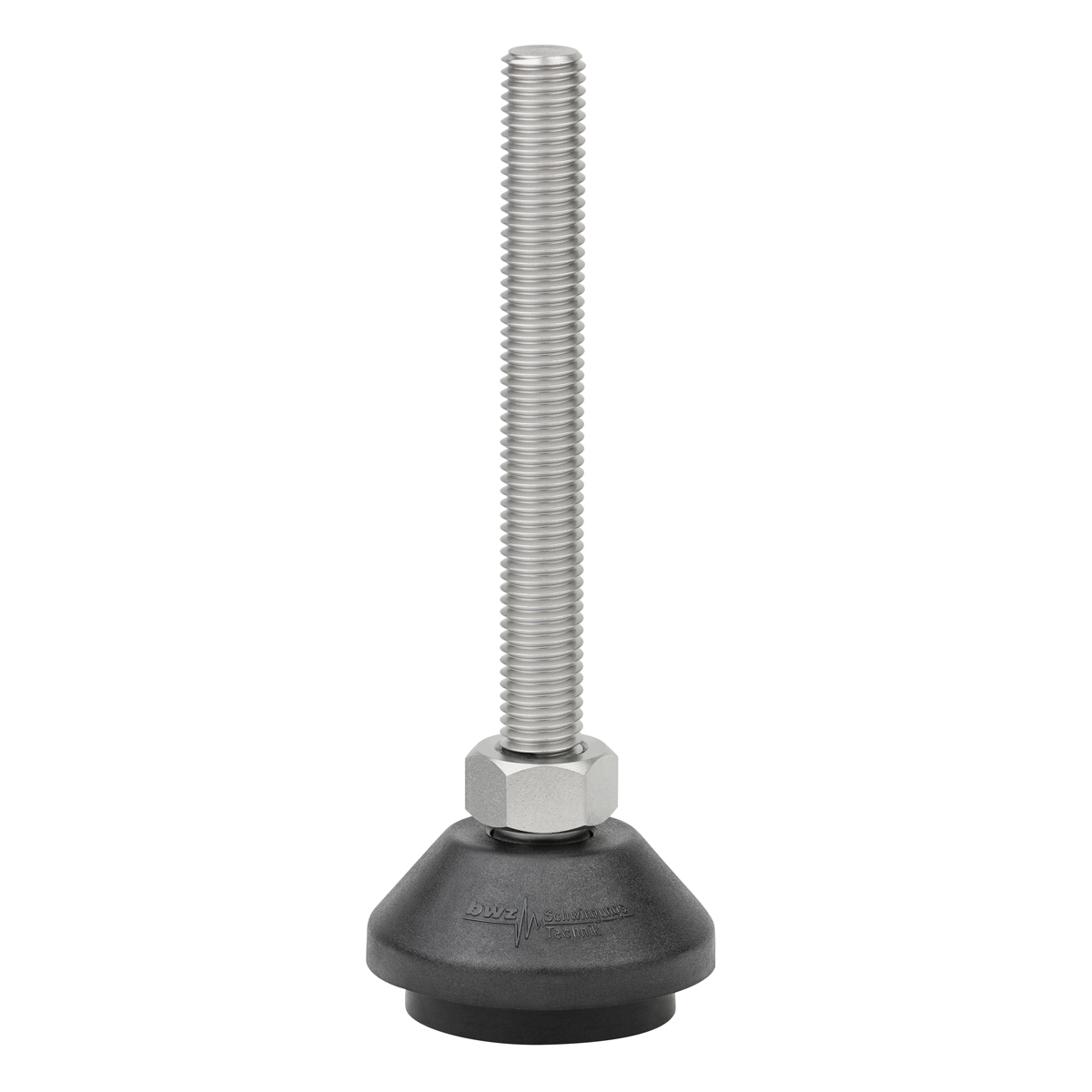

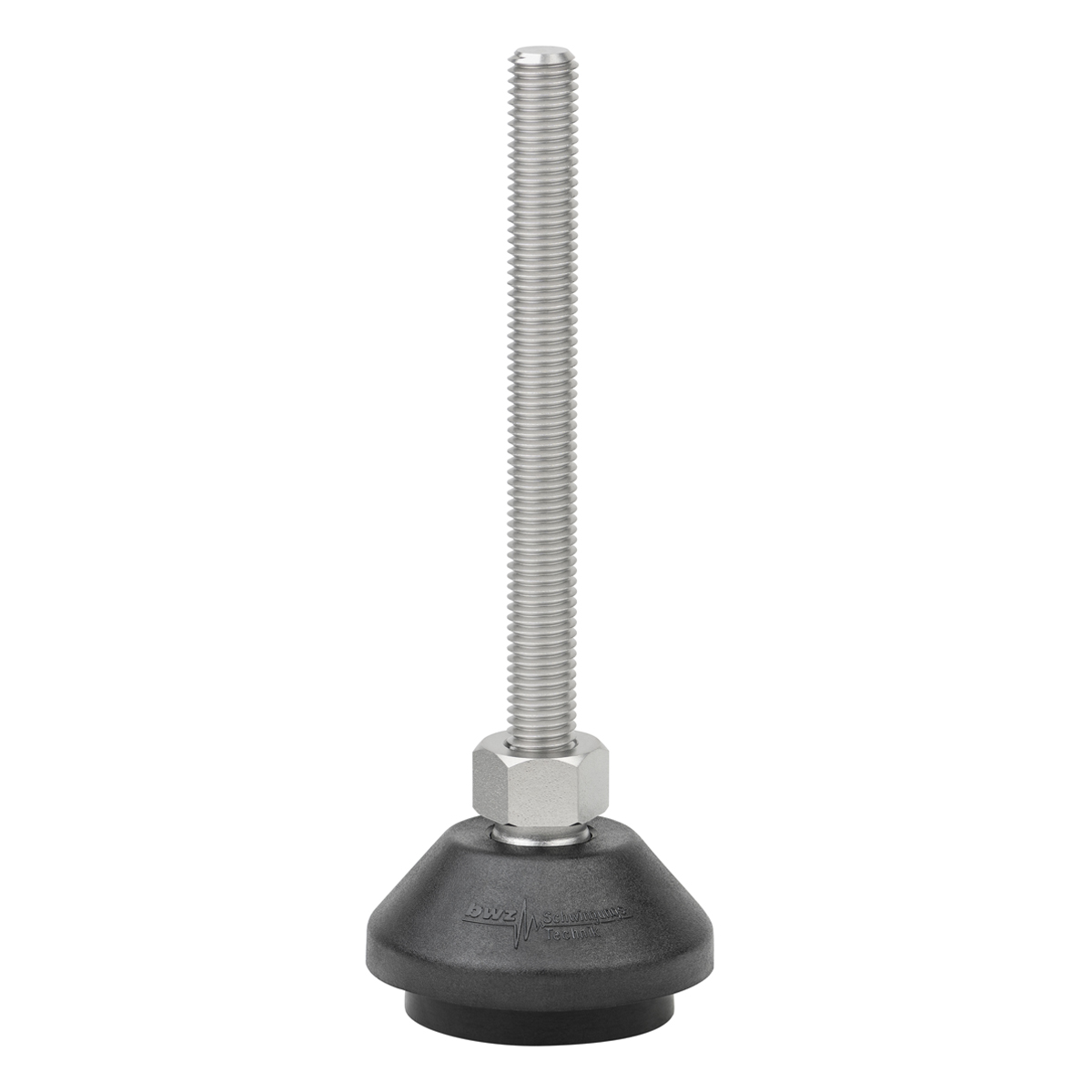

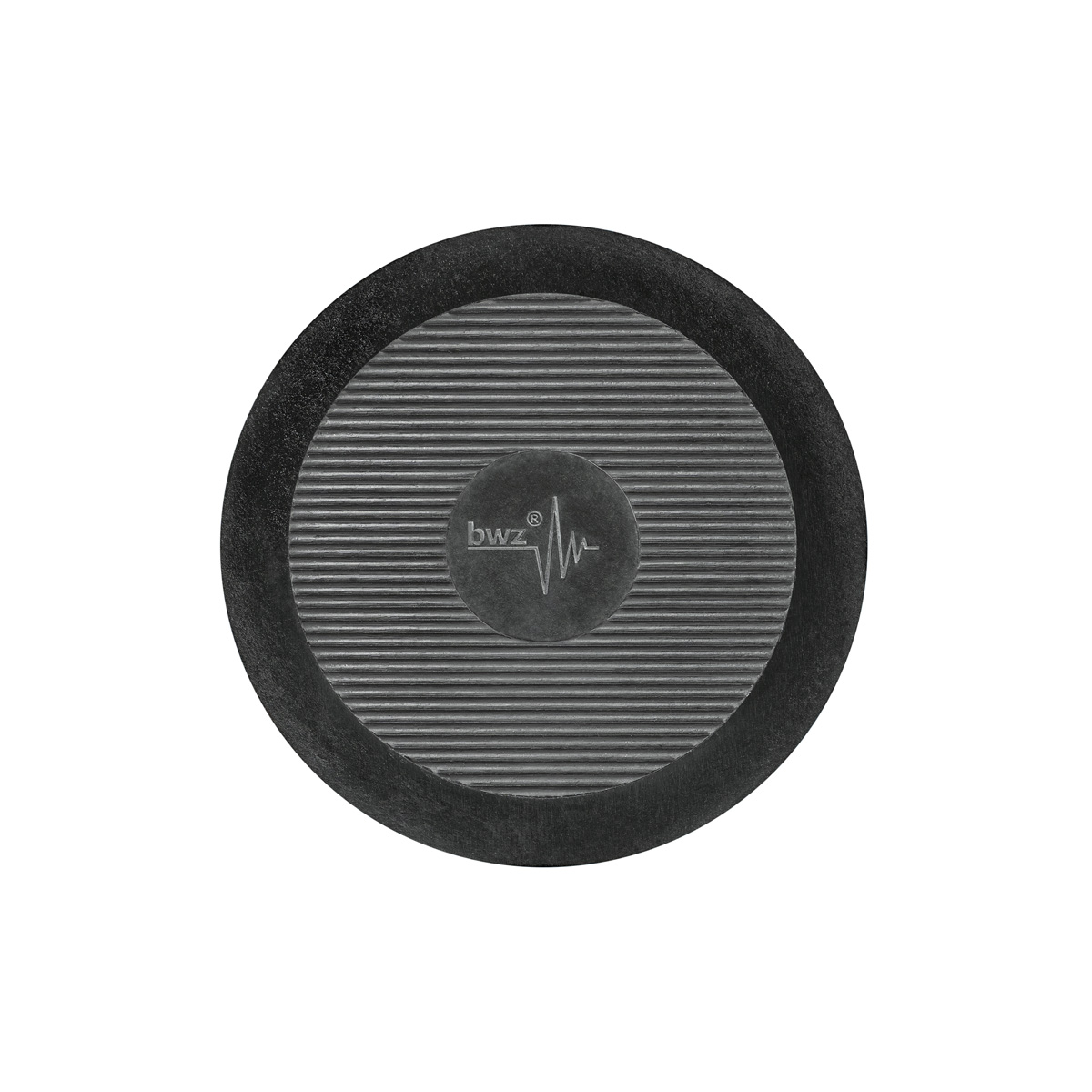

Nivellierelemente in Kunststoff

K 5 - Ø 50 mm

Gelenkfüße zur Nivellierung

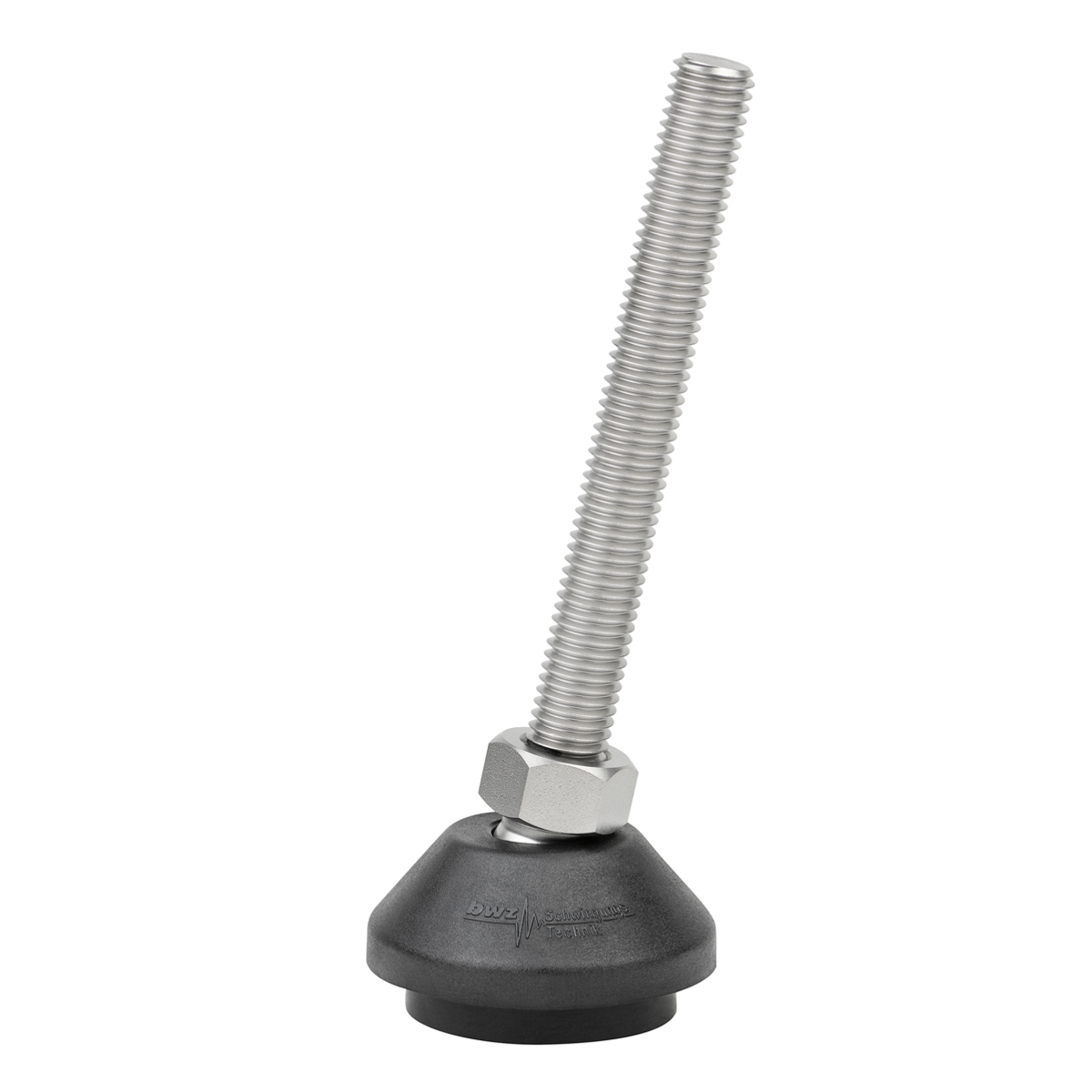

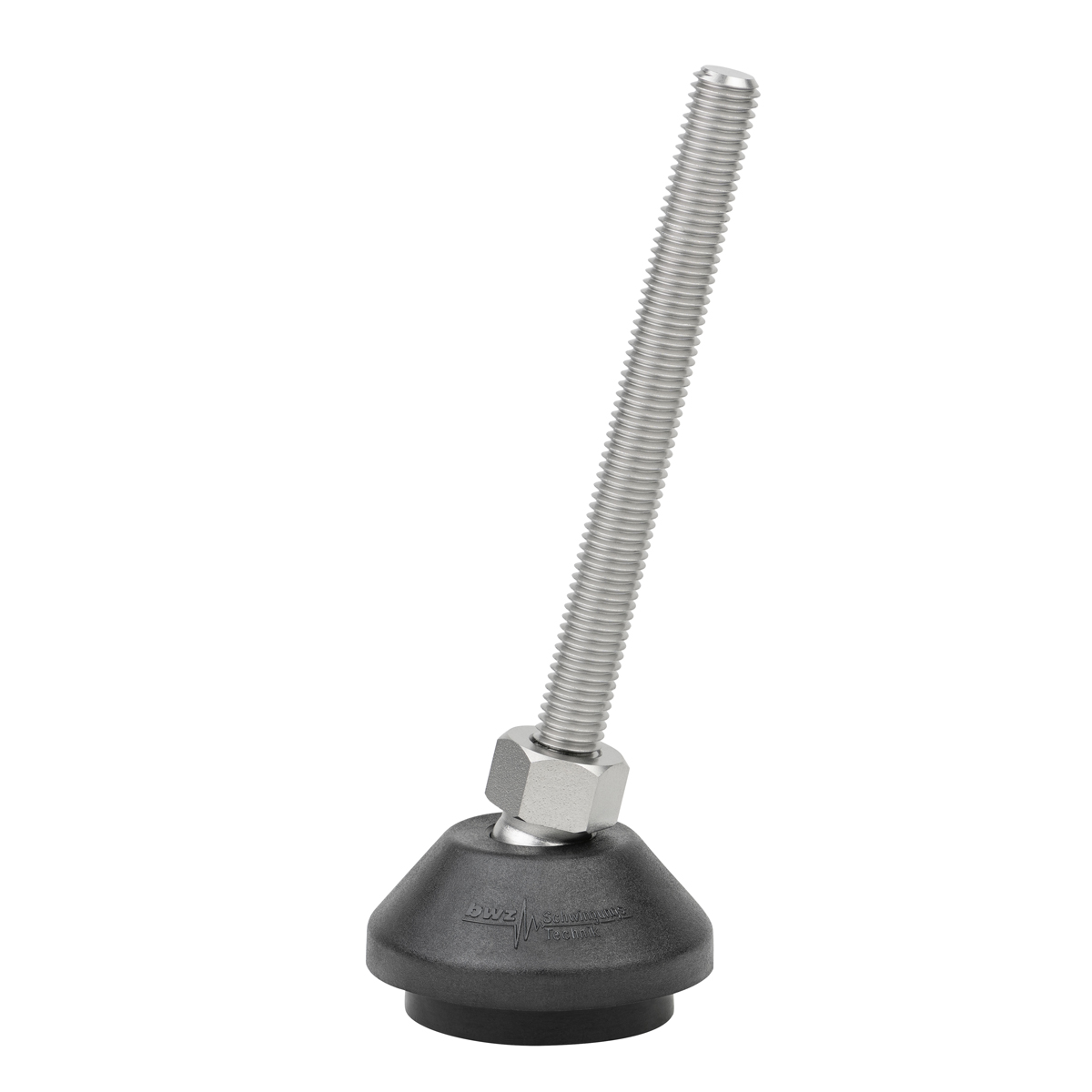

mit großzügiger Kugelpendelung ( ca. 15 ° )
Materialien
Schraube und Kugelpendelung aus Edelstahl
Korpus aus verstärktem Polyamid
Elastomer NBR
Optional
Scheiben und Muttern
fertig kommissionierte Sets nach Kundenvorgabe

Ausführung Edelstahl	Artikelnummer	Ø(mm)	M	SW(mm)	H(mm)	L(mm)	H₁(mm)	*Shorehärte(+/- 5)	Belastung max.(daN)
K5/M10x50/NBR7011	9003 0035	50	M10	17	89	50	39	70	300
K5/M10x100/NBR7011	9003 0001	50	M10	17	139	100	39	70	300
K5/M10x150/NBR7011	9003 0036	50	M10	17	189	150	39	70	300
K5/M10x200/NBR7011	9003 0037	50	M10	17	239	200	39	70	300

K5/M12x50/NBR7011	9003 0038	50	M12	19	89	50	39	70	300
K5/M12x100/NBR7011	9003 0002	50	M12	19	139	100	39	70	300
K5/M12x150/NBR7011	9003 0039	50	M12	19	189	150	39	70	300
K5/M12x200/NBR7011	9003 0040	50	M12	19	239	200	39	70	300

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

*Andere Shorehärten und Elastomerdicken auf Anfrage.

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

Gewinde	Standard-Gewindelängen L(mm)
M 10	50	100			150	200	*250	*300
M 12	50	100			150	200	*250	*300

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

* auf Anfrage

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht
