Nivellierelemente in Kunststoff

K 12 - Ø 120 mm

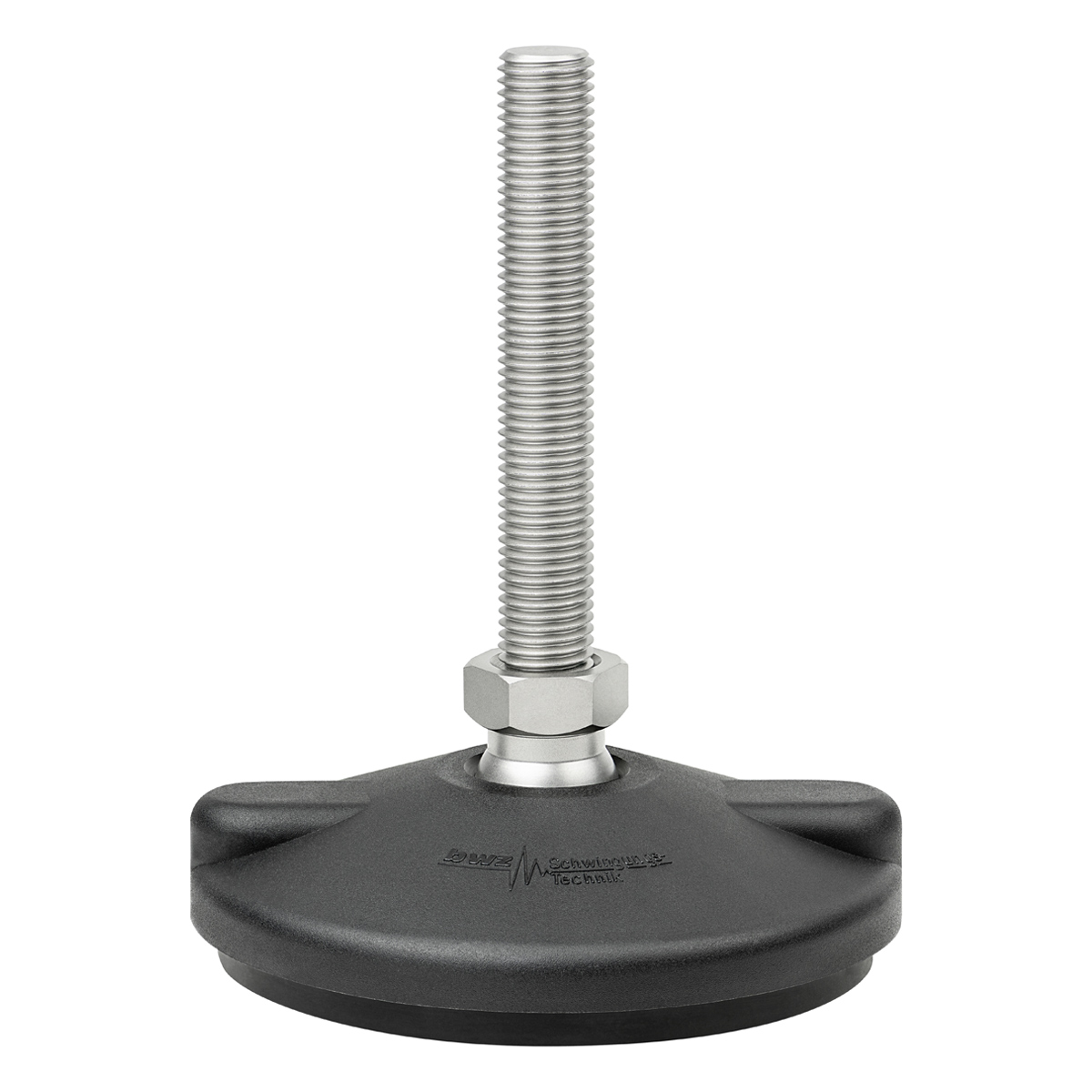

  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und gerade nach oben stehendem Edelstahlgewinde M16x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

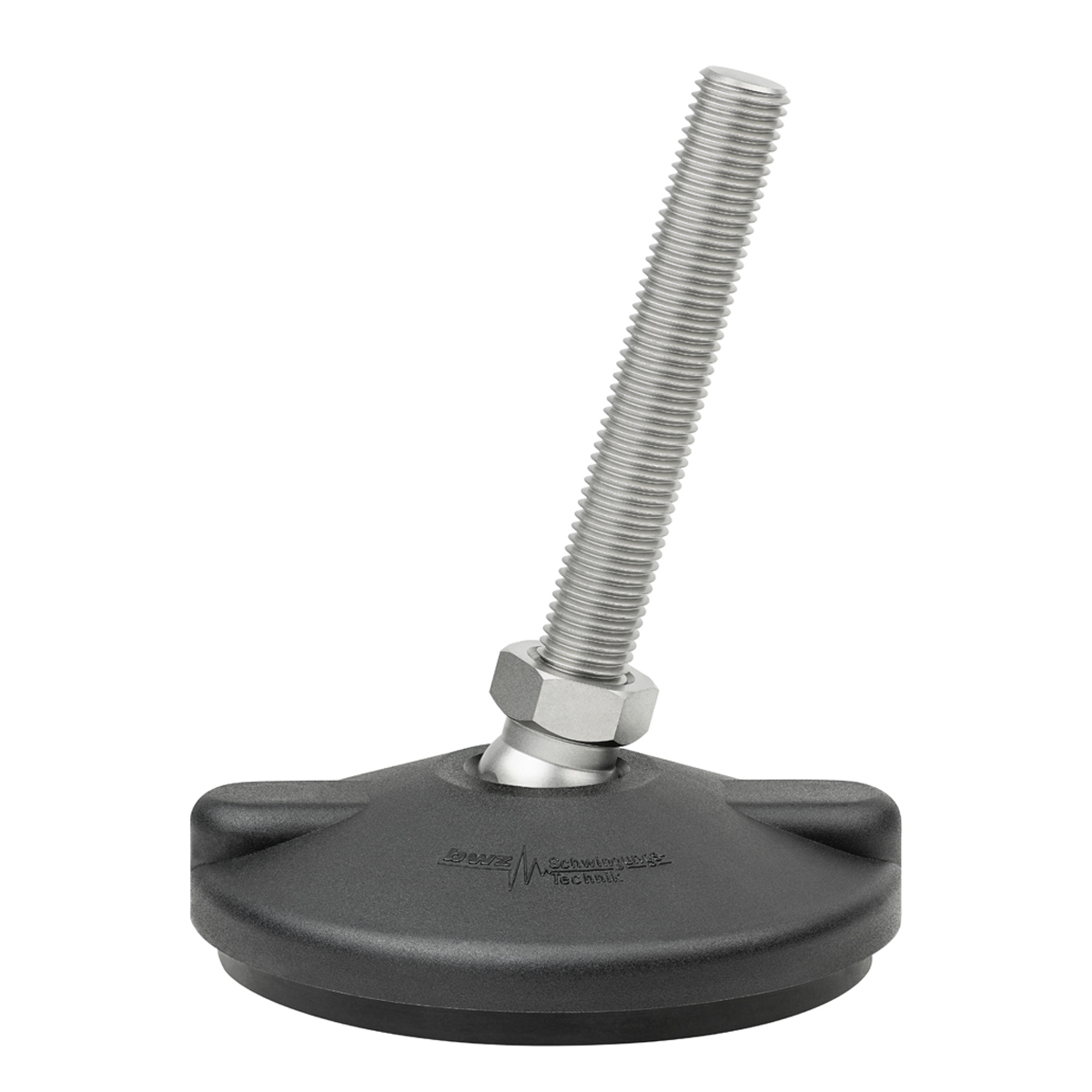

  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und nach rechts geneigtem Edelstahlgewinde M16x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

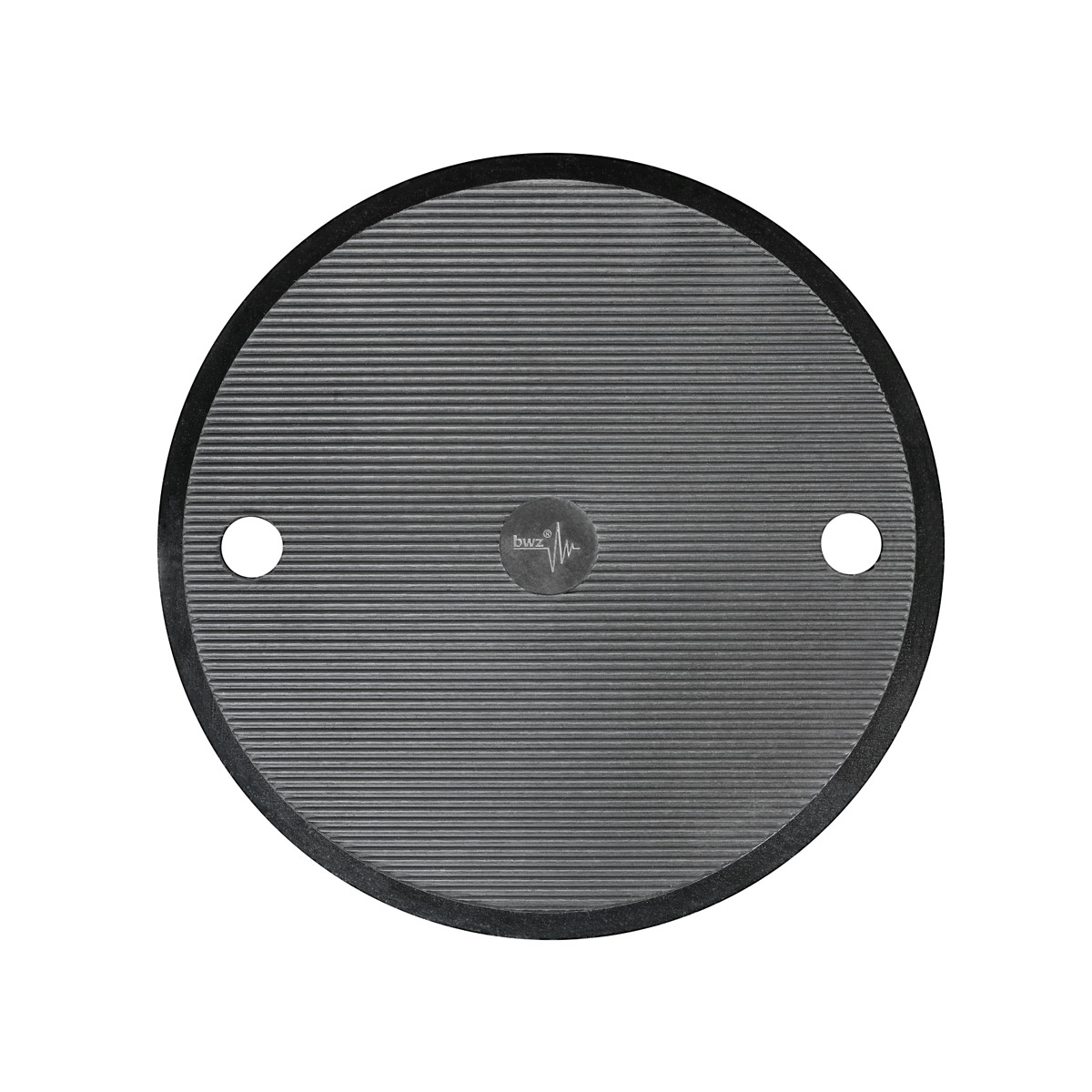

  • Unterseite eines runden Maschinenfußes aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer aus Nitrilkautschuk NBR für Gleitschutz mit feinen horizontal verlaufenden Profilrillen und mittigem Logo der Firma bwz Schwingungstechnik, freigestellt auf weißem Hintergrund
  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und gerade nach oben stehendem Edelstahlgewinde M20x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund
  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und nach rechts geneigtem Edelstahlgewinde M20x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

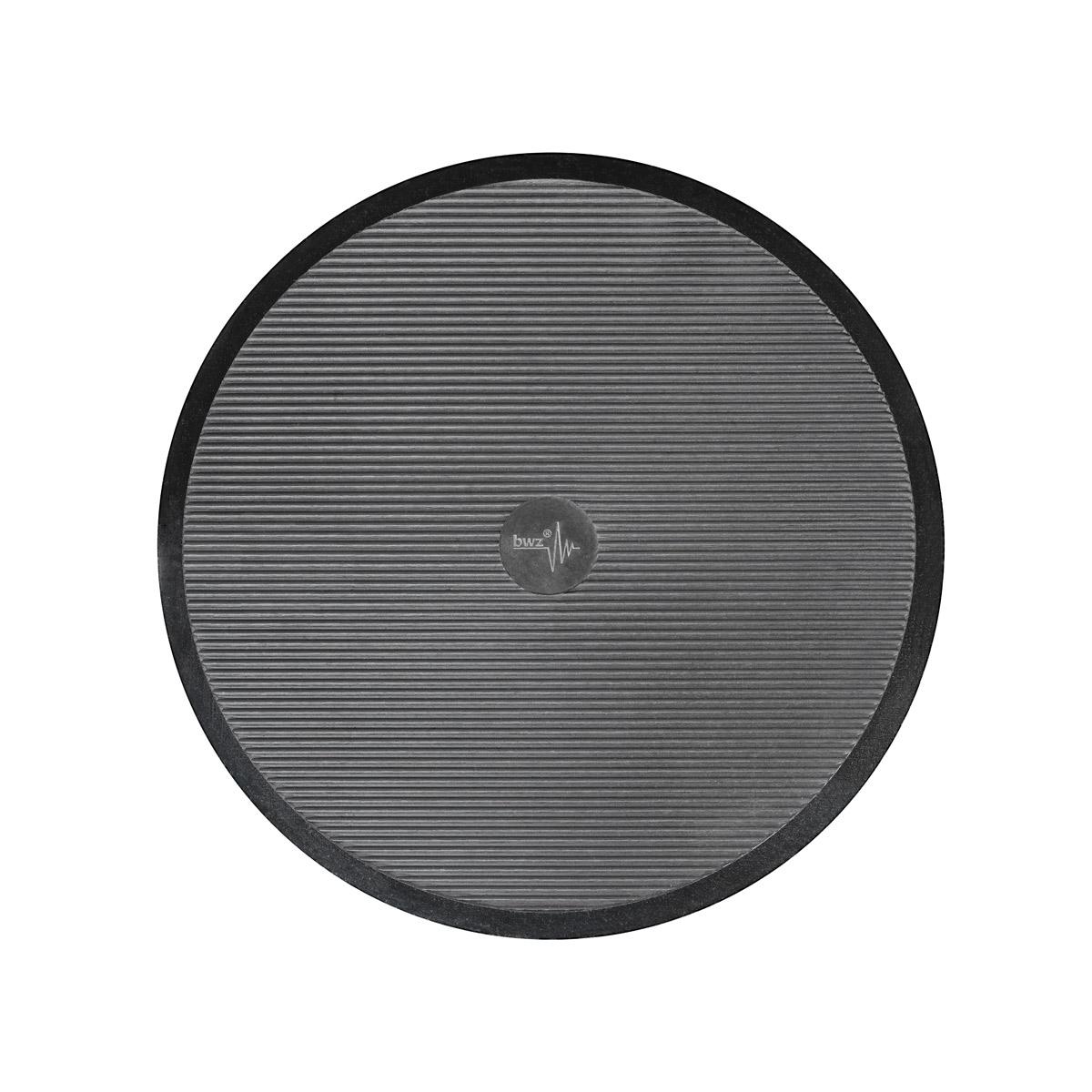

  • Unterseite eines runden Maschinenfußes aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer aus Nitrilkautschuk NBR für Gleitschutz mit feinen horizontal verlaufenden Profilrillen und mittigem Logo der Firma bwz Schwingungstechnik, freigestellt auf weißem Hintergrund

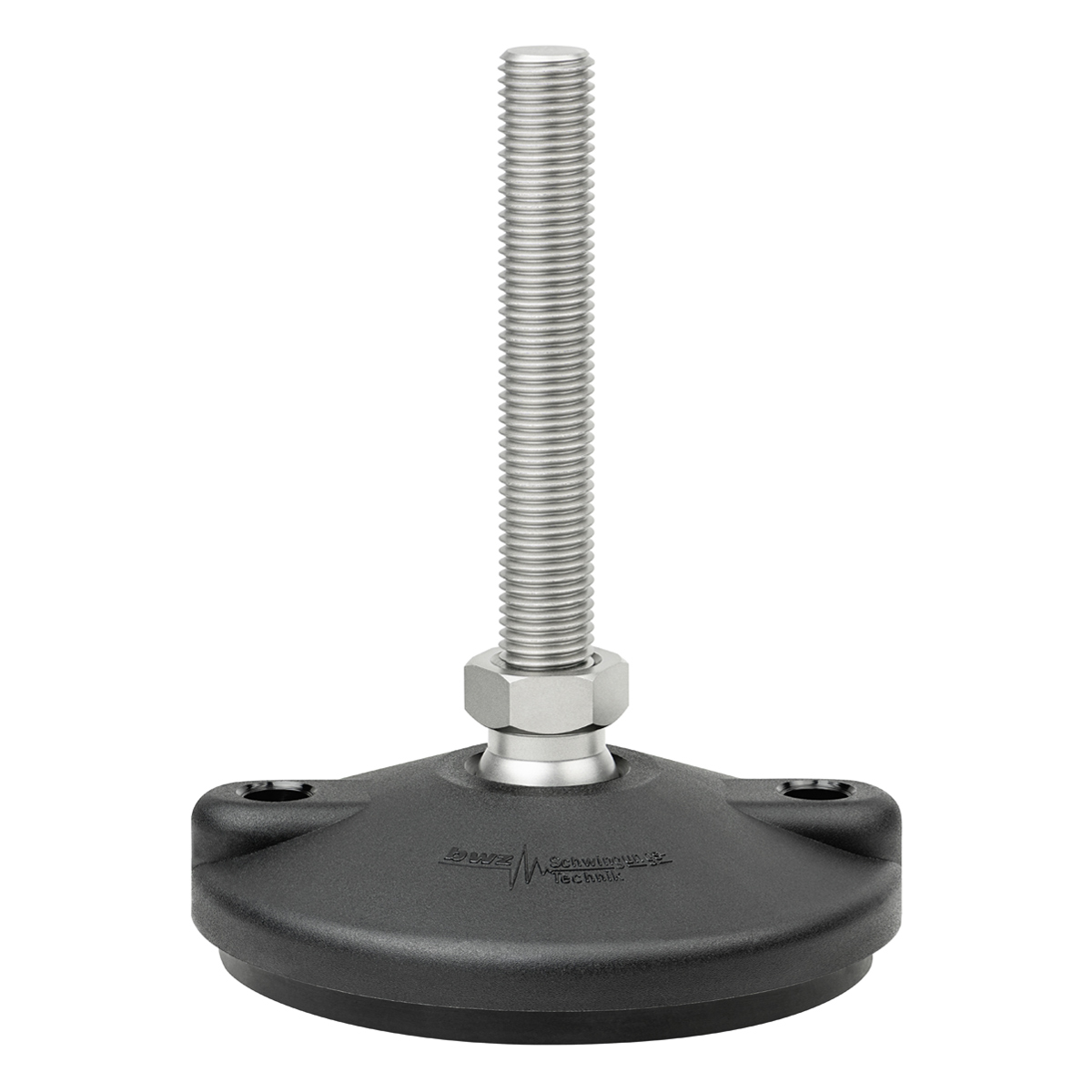

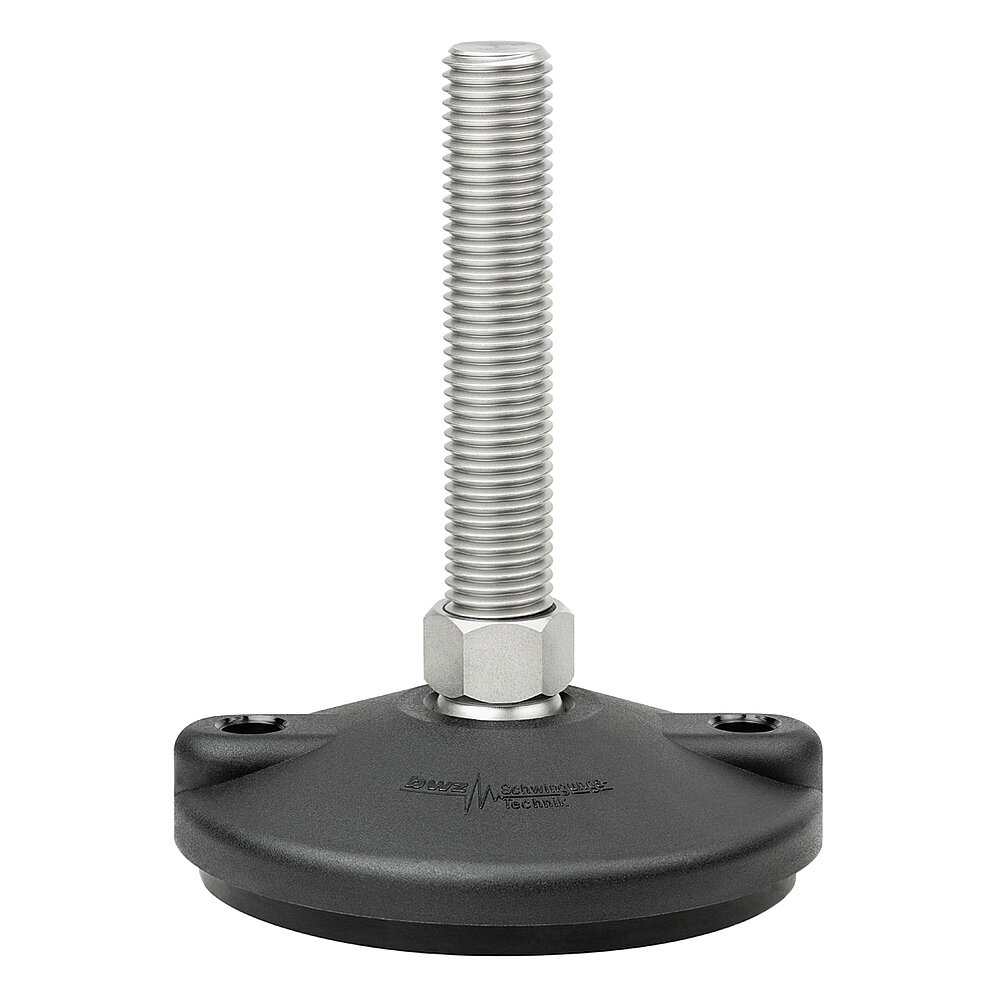

  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und gerade nach oben stehendem Edelstahlgewinde M16x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

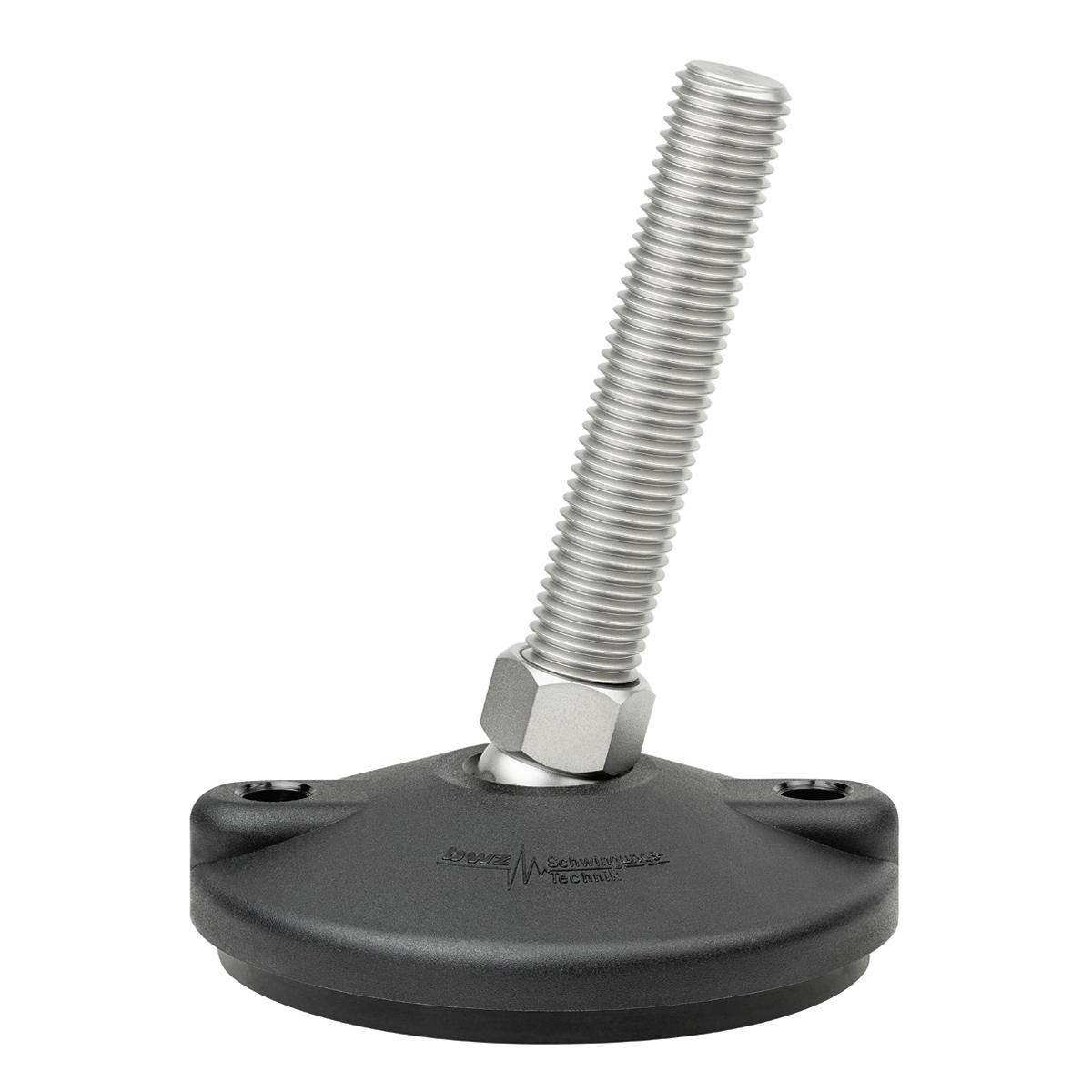

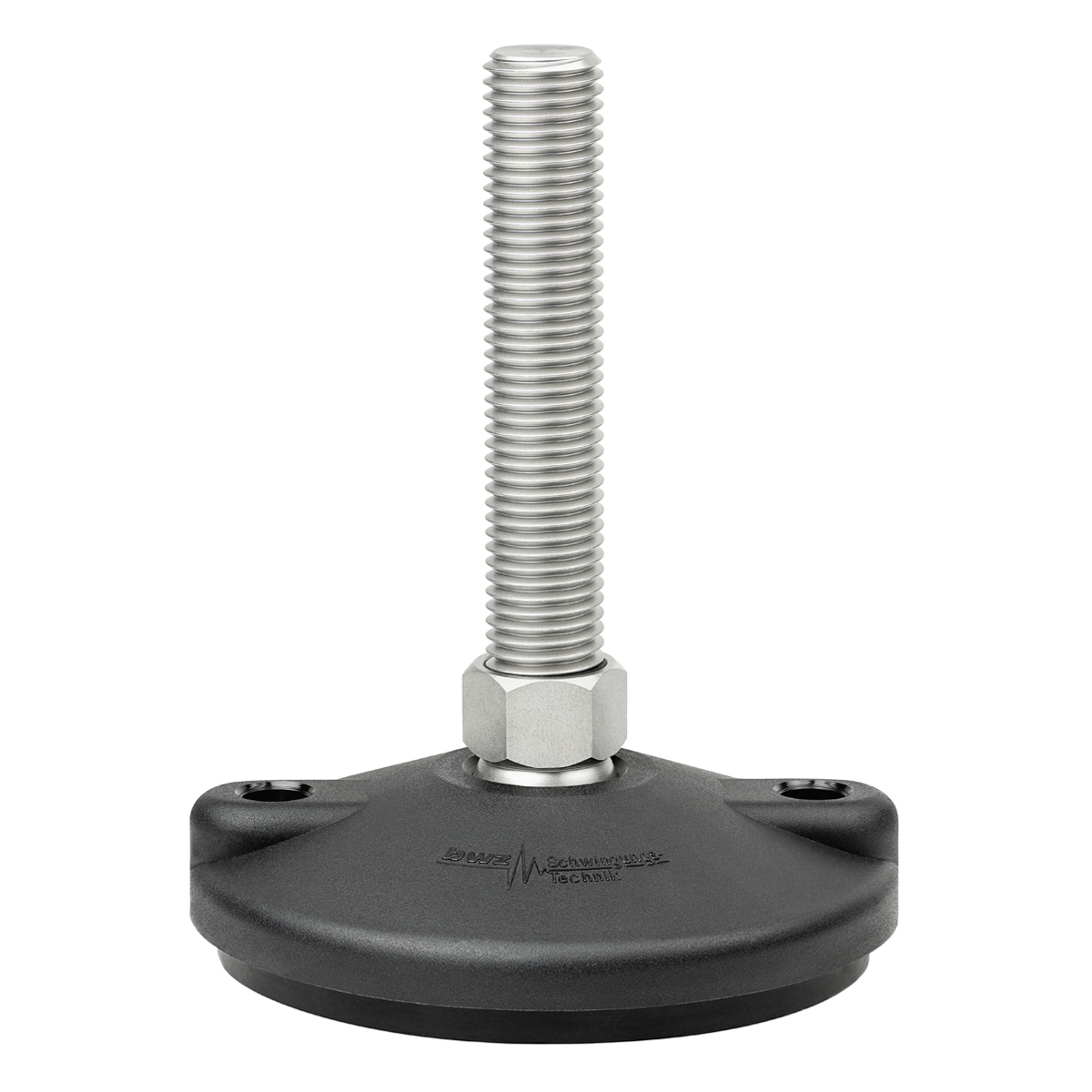

  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und nach rechts geneigtem Edelstahlgewinde M16x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund
  • Unterseite eines runden Maschinenfußes aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer aus Nitrilkautschuk NBR für Gleitschutz mit feinen horizontal verlaufenden Profilrillen und zwei seitlichen Durchgangsbohrungen, sowie mittigem Logo der Firma bwz Schwingungstechnik, freigestellt auf weißem Hintergrund

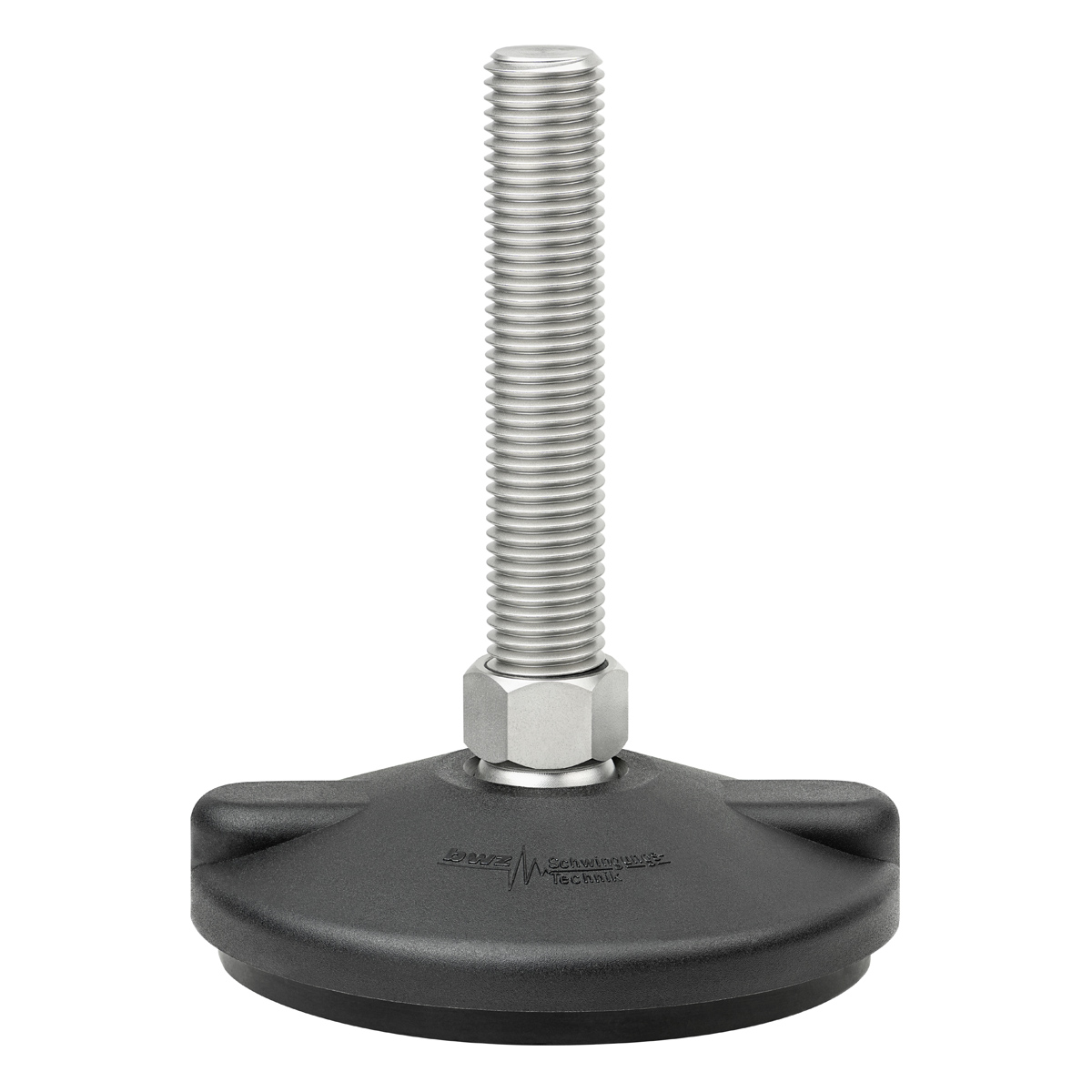

  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und gerade nach oben stehendem Edelstahlgewinde M20x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

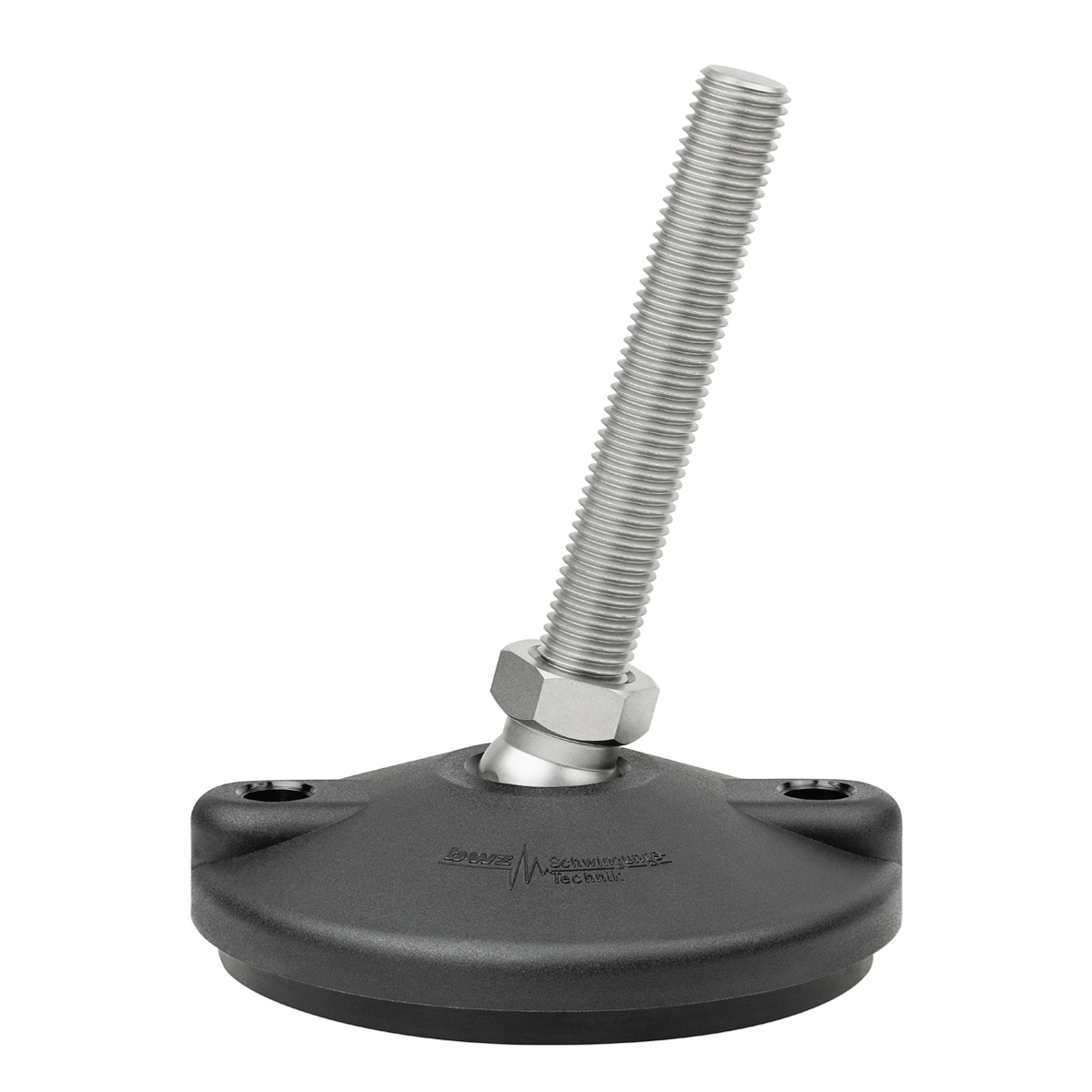

  • ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und nach rechts geneigtem Edelstahlgewinde M20x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund
  • Unterseite eines runden Maschinenfußes aus schwarzem Kunststoff mit 120 mm Durchmesser, schwarzem Elastomer aus Nitrilkautschuk NBR für Gleitschutz mit feinen horizontal verlaufenden Profilrillen und zwei seitlichen Durchgangsbohrungen, sowie mittigem Logo der Firma bwz Schwingungstechnik, freigestellt auf weißem Hintergrund
  • Gelenkfüße zur Nivellierung
    mit großzügiger Kugelpendelung ( ca. 15 ° )
  • Materialien
    Schraube und Kugelpendelung aus Edelstahl
    Korpus aus verstärktem Polyamid
    Elastomer NBR
  • Optional
    Scheiben und Muttern
    fertig kommissionierte Sets nach Kundenvorgabe

Ausführung EdelstahlArtikelnummerØ(mm)MSW(mm)H(mm)L(mm)H1(mm)*Shorehärte(+/- 5)Belastung max.(daN)
K12/M16x100/NBR70119003 0009120M162415110051701500
K12/M16x150/NBR70119003 0061120M162420115051701500
K12/M16x200/NBR70119003 0025120M162425120051701500
K12/M16x250/NBR70119003 0062120M162430125051701500

K12/M20x100/NBR70119003 0010120M203015110051701500
K12/M20x150/NBR70119003 0063120M203020115051701500
K12/M20x200/NBR70119003 0064120M203025120051701500
K12/M20x250/NBR70119003 0065120M203030125051701500
K12/M20x300/NBR70119003 0074120M203035130051701500

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

*Andere Shorehärten und Elastomerdicken auf Anfrage.

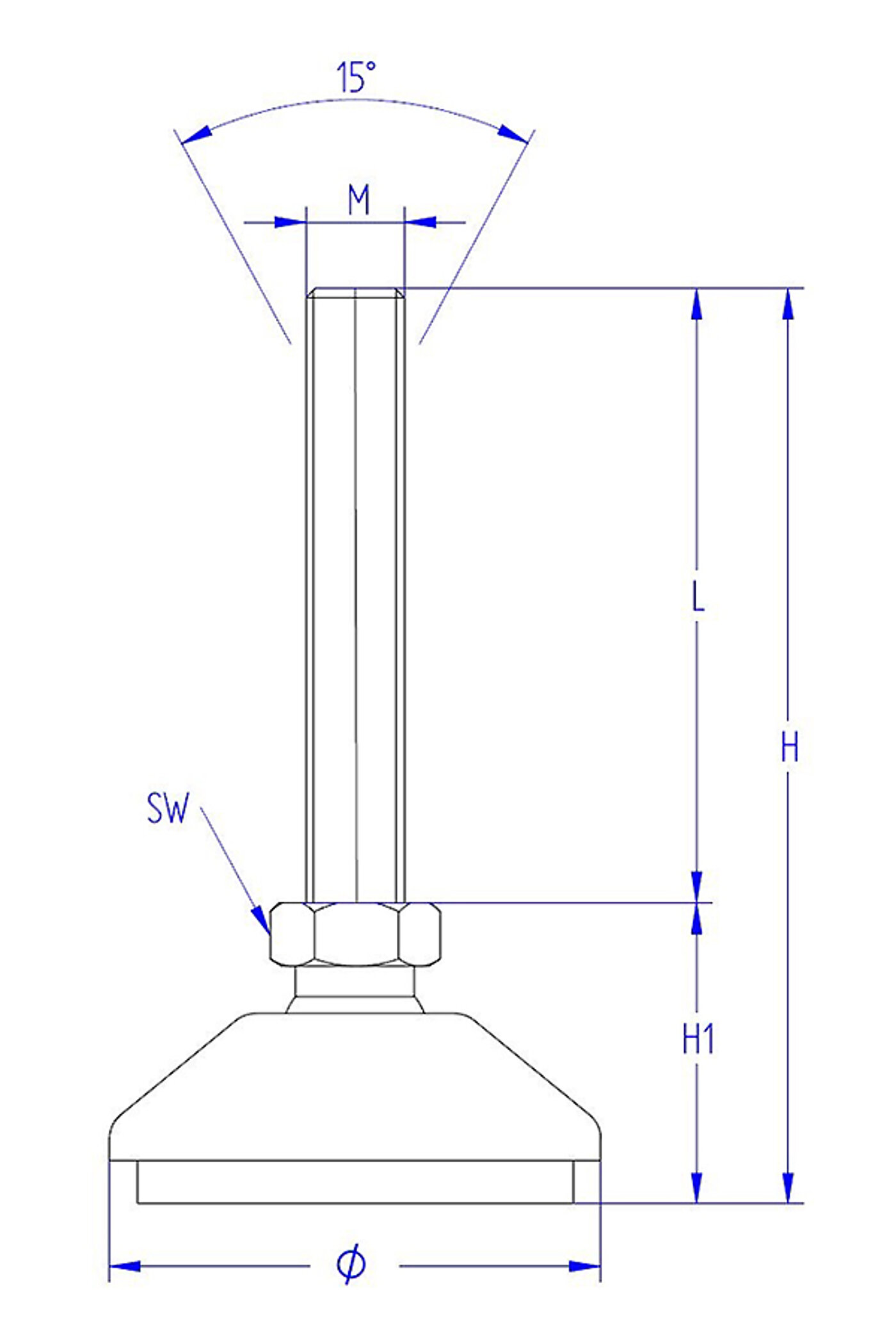

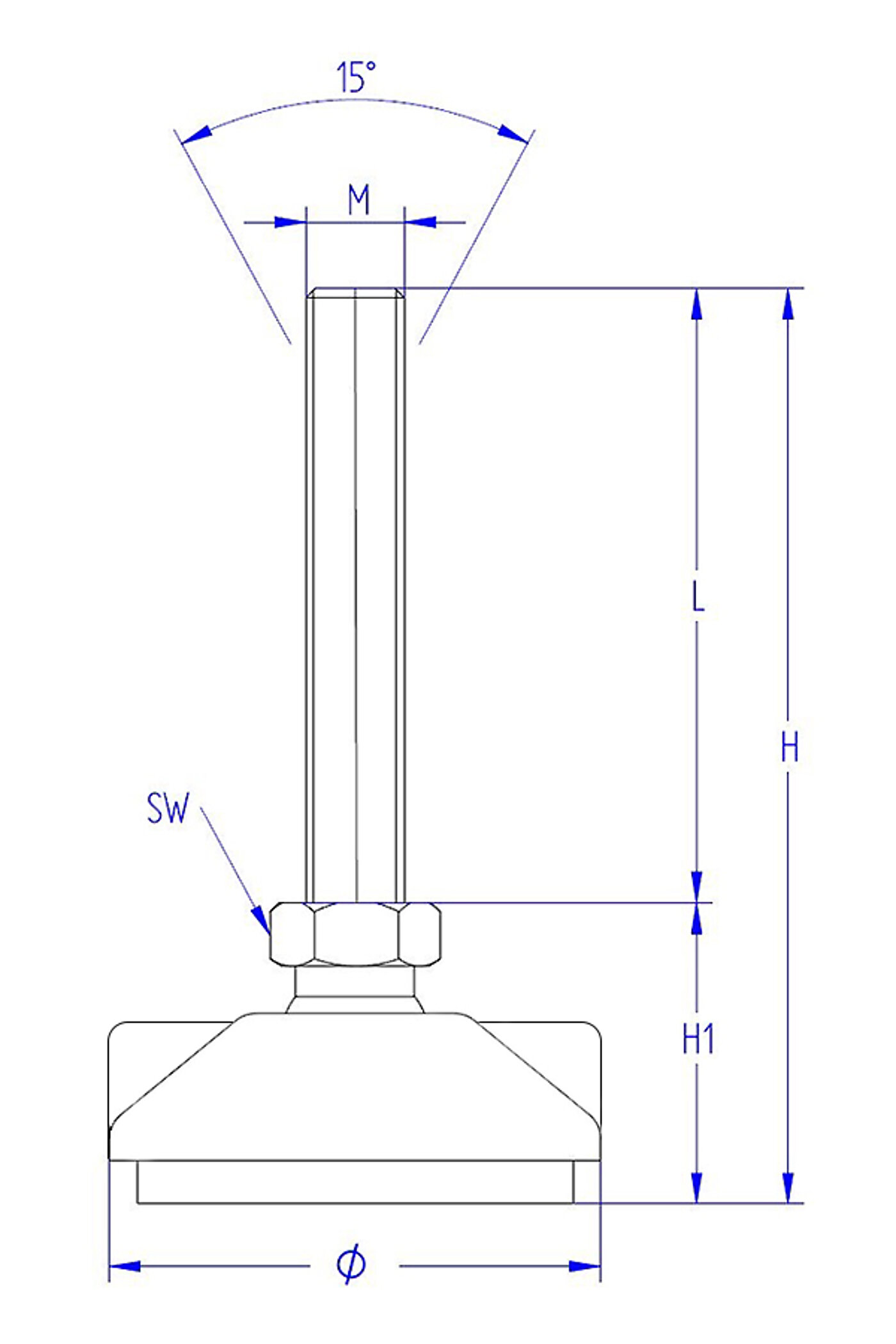

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

Ausführung EdelstahlArtikelnummerØ(mm)MSW(mm)H(mm)L(mm)H1(mm)Befestigungsbohrungen(Ø mm)*Shorehärte(+/- 5)Belastung max.(daN)
K12/B/M16x100/NBR70119003 0015120M16241511005111701500
K12/B/M16x150/NBR70119003 0066120M16242011505111701500
K12/B/M16x200/NBR70119003 0067120M16242512005111701500
K12/B/M16x250/NBR70119003 0068120M16243012505111701500

K12/B/M20x100/NBR70119003 0016120M20301511005111701500
K12/B/M20x150/NBR70119003 0069120M20302011505111701500
K12/B/M20x200/NBR70119003 0070120M20302512005111701500
K12/B/M20x250/NBR70119003 0071120M20303012505111701500
K12/B/M20x300/NBR70119003 0075120M20303513005111701500

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

*Andere Shorehärten und Elastomerdicken auf Anfrage.

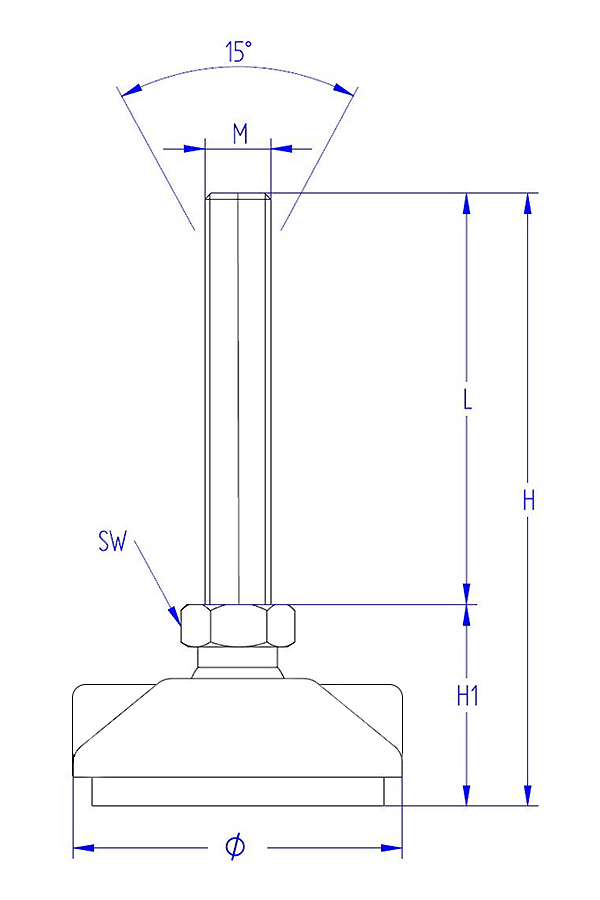

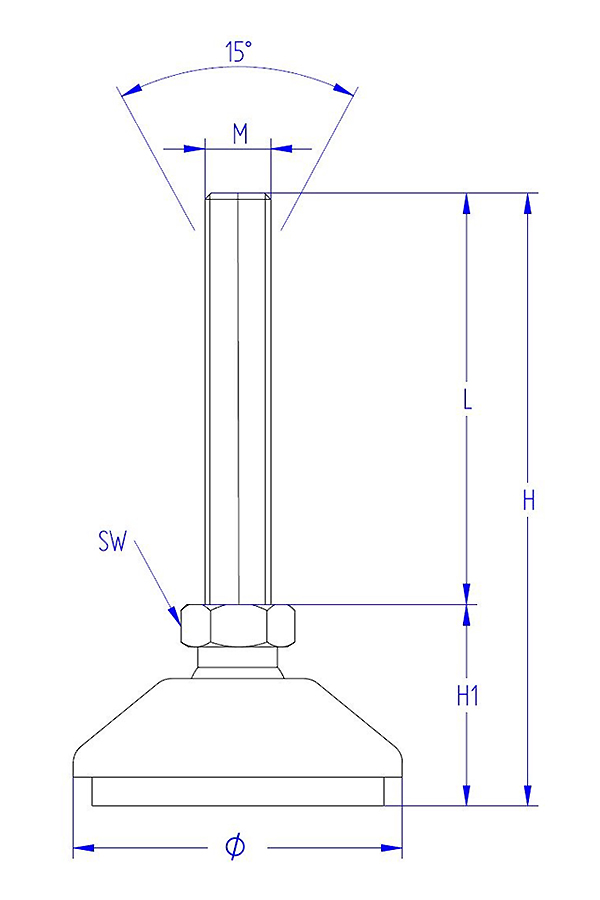

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

GewindeStandard-Gewindelängen L(mm)
M 16 *50

100

150200250*300
M 20 *50100150200250300

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

* auf Anfrage

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

weitere Elementgrößen

ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 50 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und gerade nach oben stehendem Edelstahlgewinde M10x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

K 5

Ø 50 mm

Mehr
ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 80 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und nach rechts geneigtem Edelstahlgewinde M12x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

K 8

Ø 80 mm

Mehr
ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 100 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und gerade nach oben stehendem Edelstahlgewinde M16x100 mm in pendelndem Sechskant-Kugelkopf, freigestellt auf weißem Hintergrund

K 10

Ø 100 mm

Mehr

hierzu passend

zwei schwarze Gewindeeinsätze aus Polyamid, einer würfelförmig, einer zylindrisch, mit jeweils mittig platziertem eingelassenen Innengewinde aus vernickeltem Messing zum Einstecken in quadratische oder runde Rohrenden, freigestellt auf weißem Hintergrund

Gewindeeinsätze

für Quadrat- und Rundrohre

Mehr

ähnliche Artikel

eine Collage von vier runden einschraubbaren Gerätefüßen aus schwarzem Thermoplast-Elastomer oder Polyamid mit unterschiedlichen Durchmessern und fest eingebetteten Nivellierschrauben unterschiedlicher Längen und Stärken in Edelstahl in der Perspektive seitlich von oben auf weißem Hintergrund

Feste Stützfüße FS

Mehr

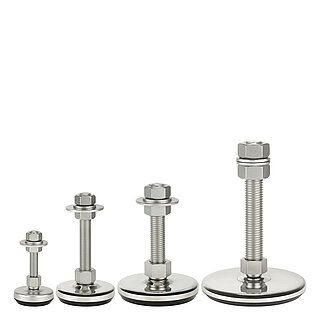

ein Gruppenbild von vier Maschinenfüßen unterschiedlicher Größe aus glänzendem Edelstahl mit verschiedenen Durchmessern, pendelndem Gewinde und schwarzem Elastomer NBR im Fußteller, freigestellt auf weißem Hintergrund
