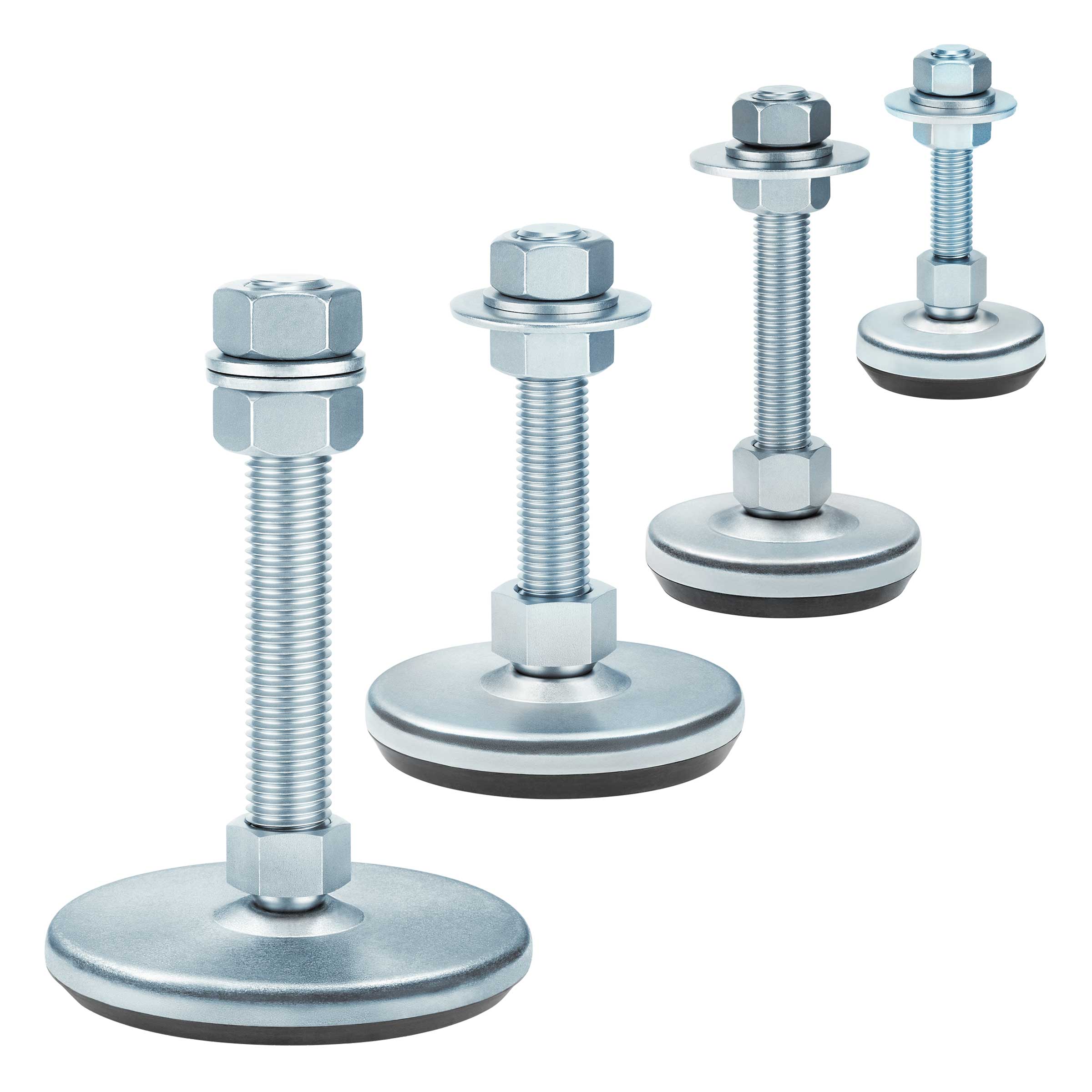

• universelle Maschinenfüße
    modulares System
    - variable Gewindelängen
    - variable Gewindestärken
  • Pendelungsfunktion
    für Winkelausgleich

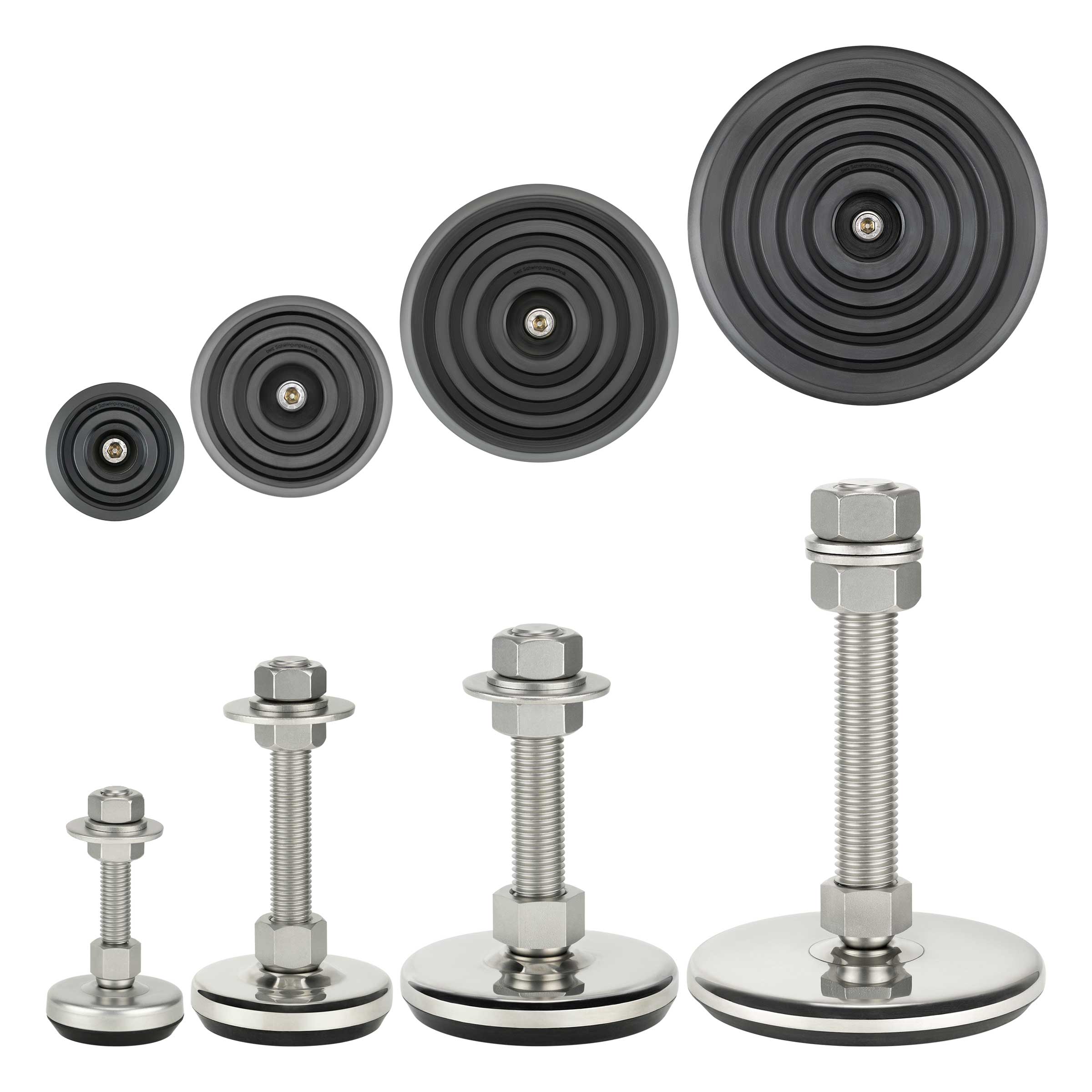

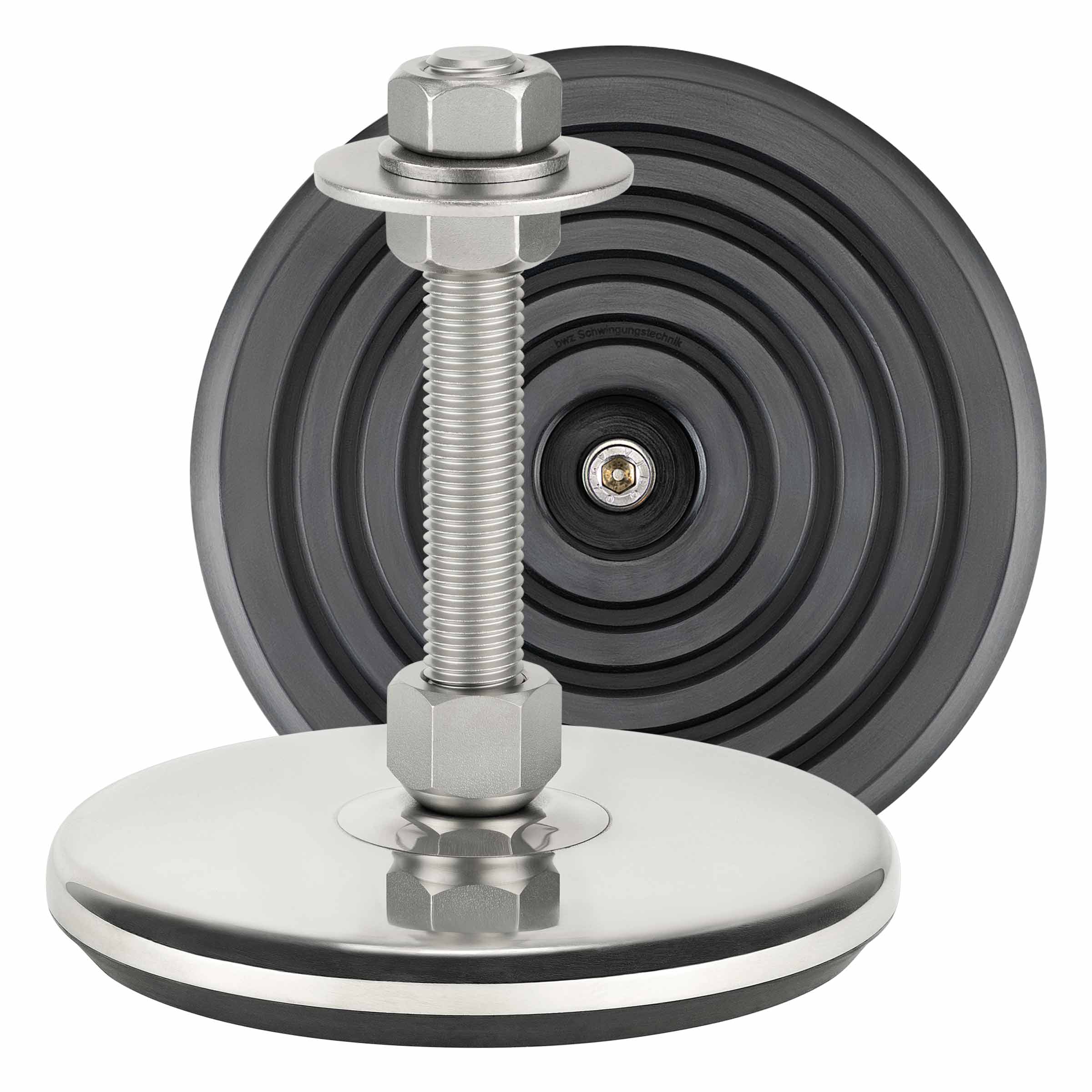

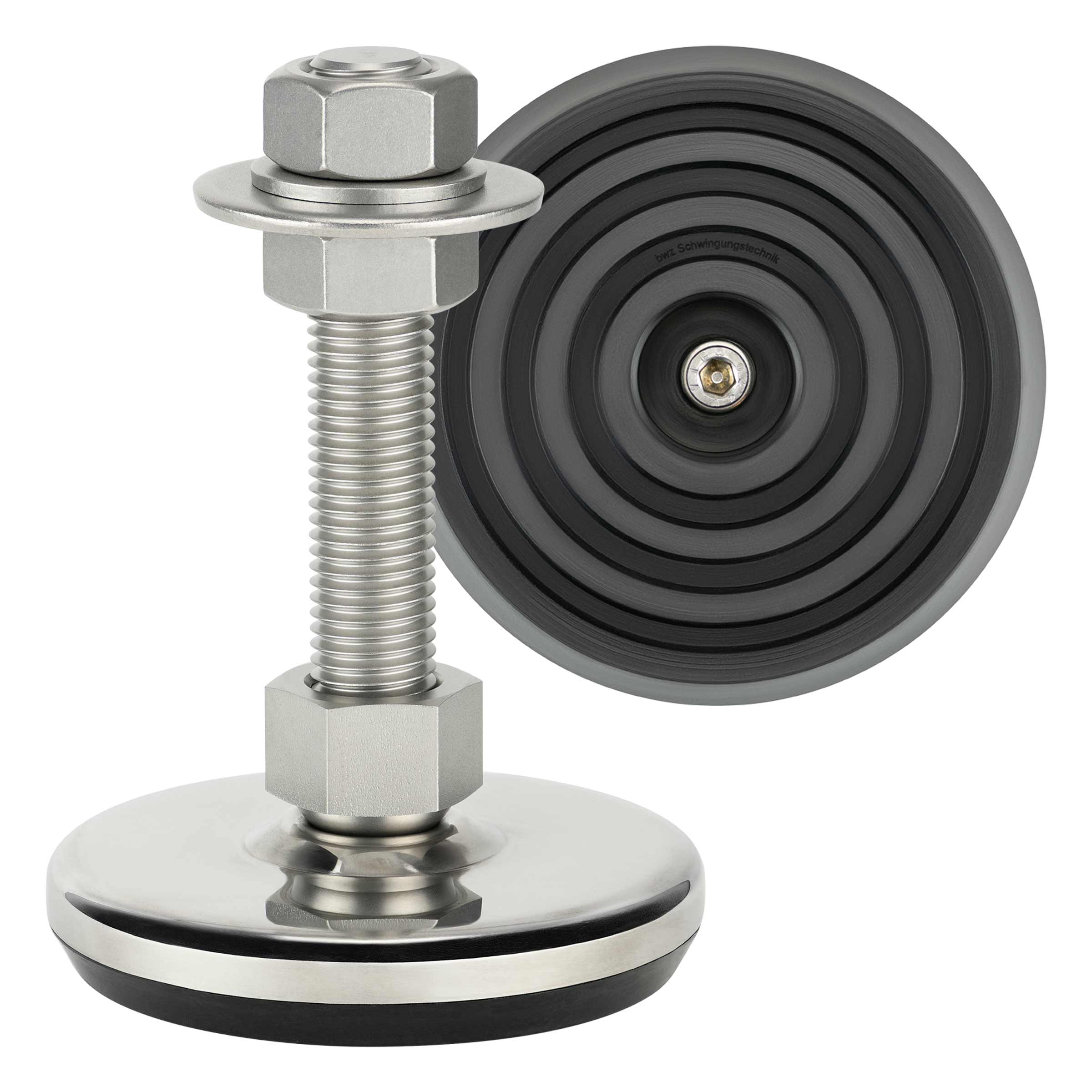

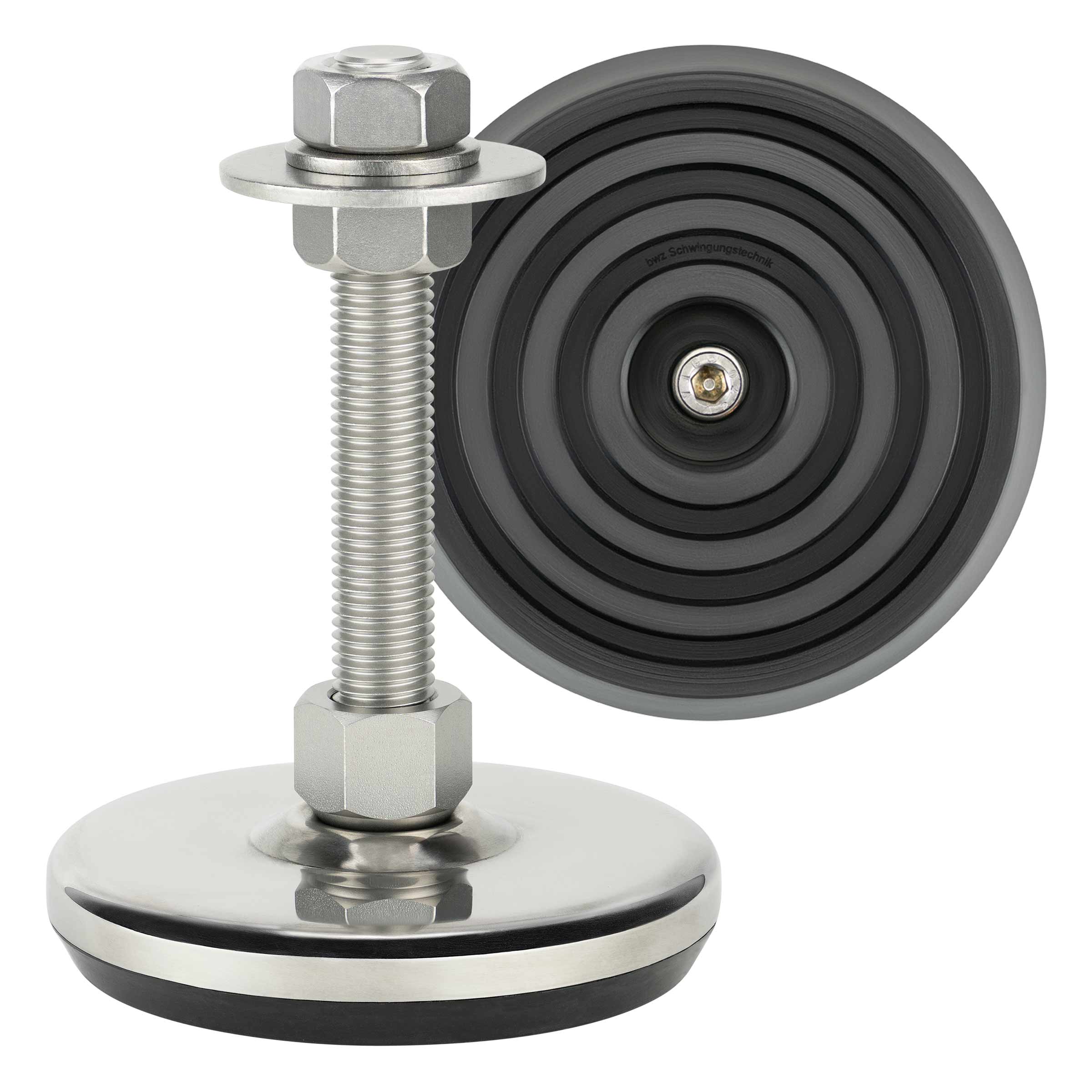

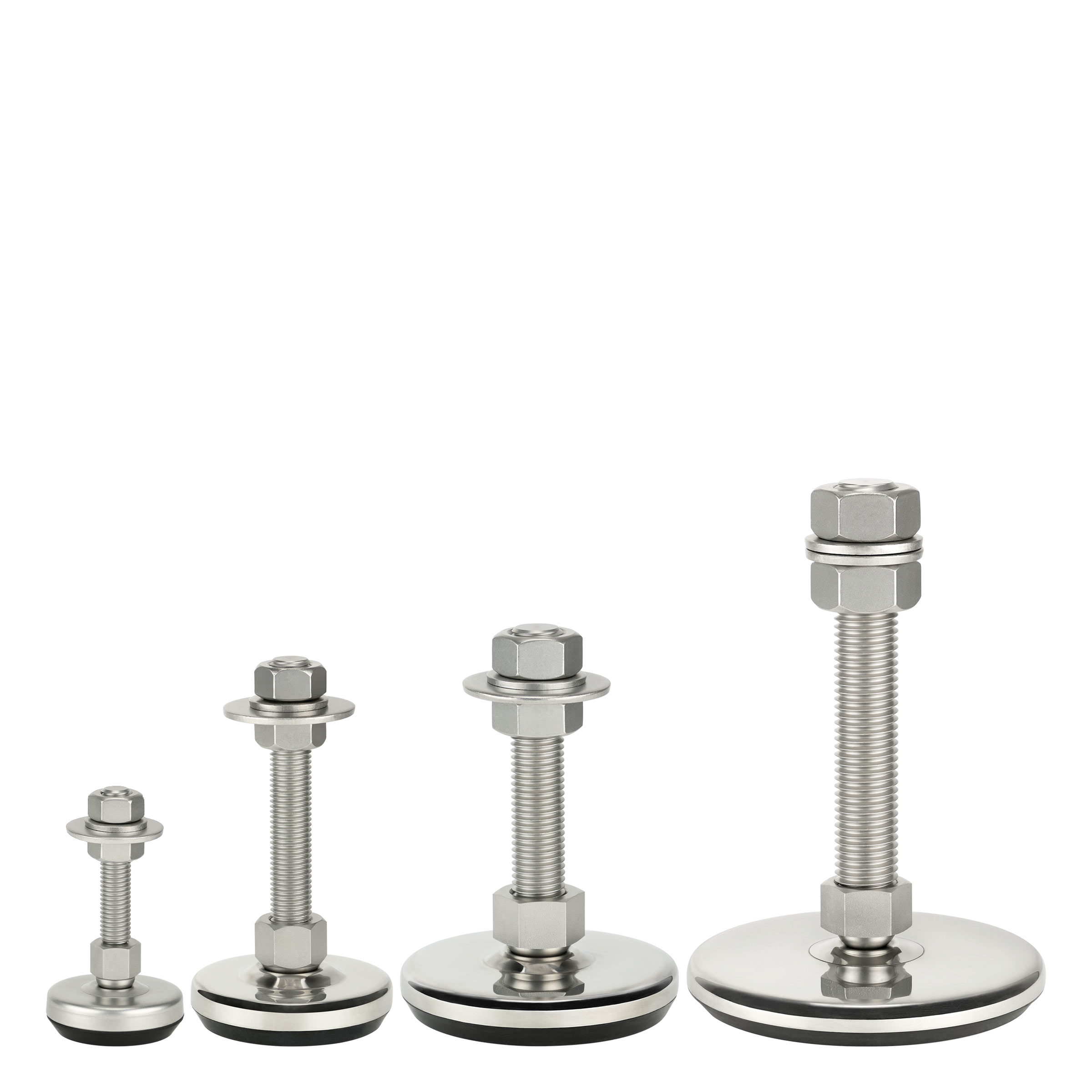

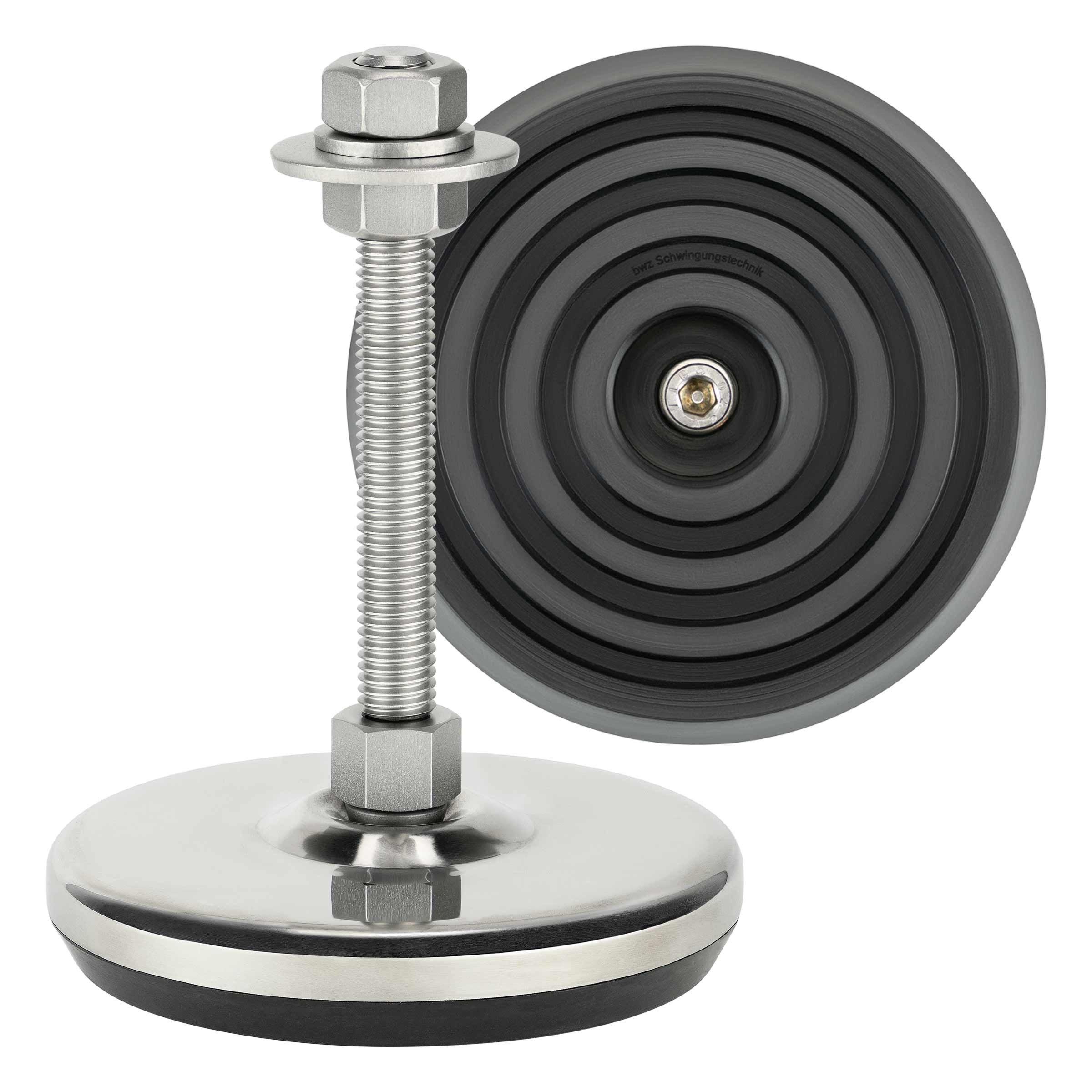

  • 4 Tellergrößen
    52 / 76 / 105 / 135 mm
    Punktbelastung 300 daN - 1500 daN
  • Materialien
    Teller, Schraube & Kugelpendelung: Edelstahl

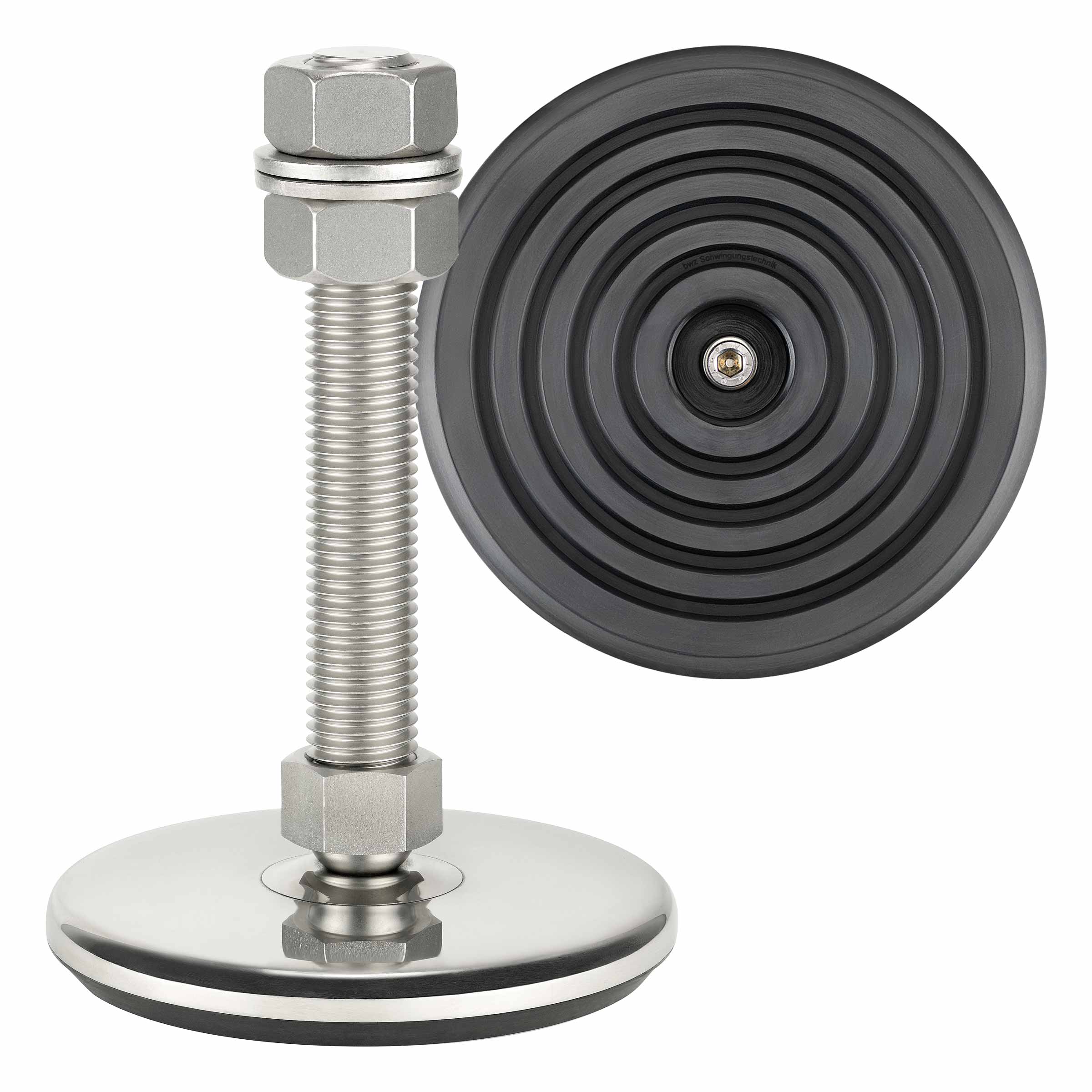

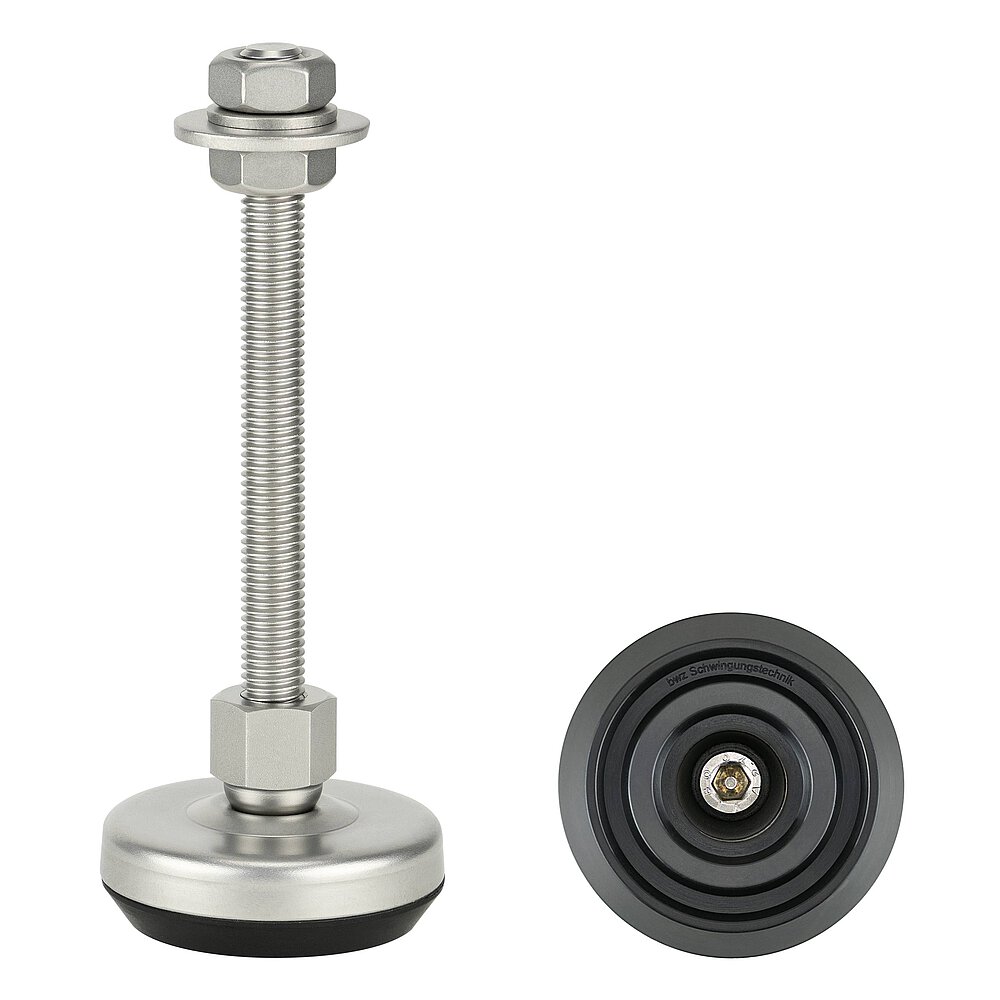

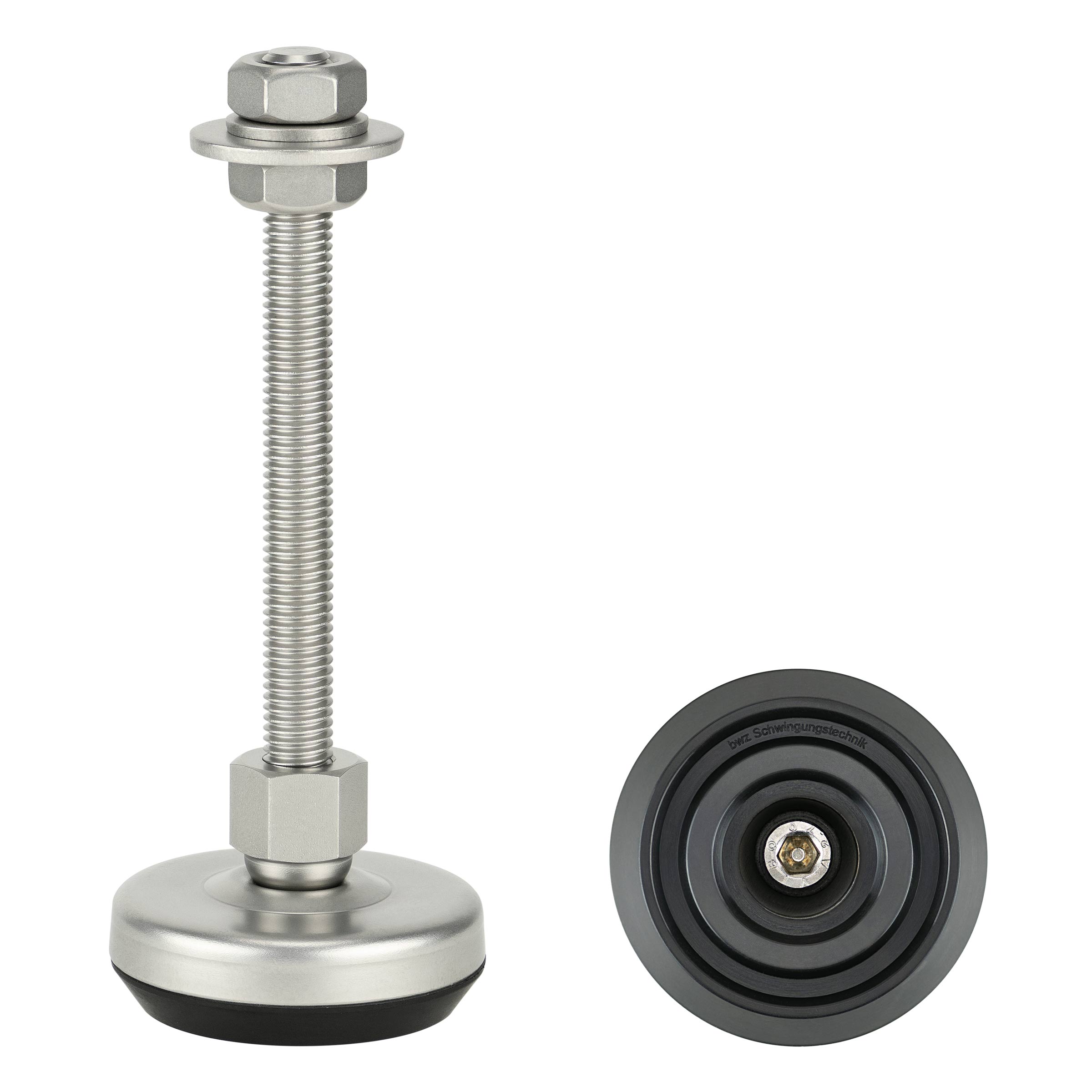

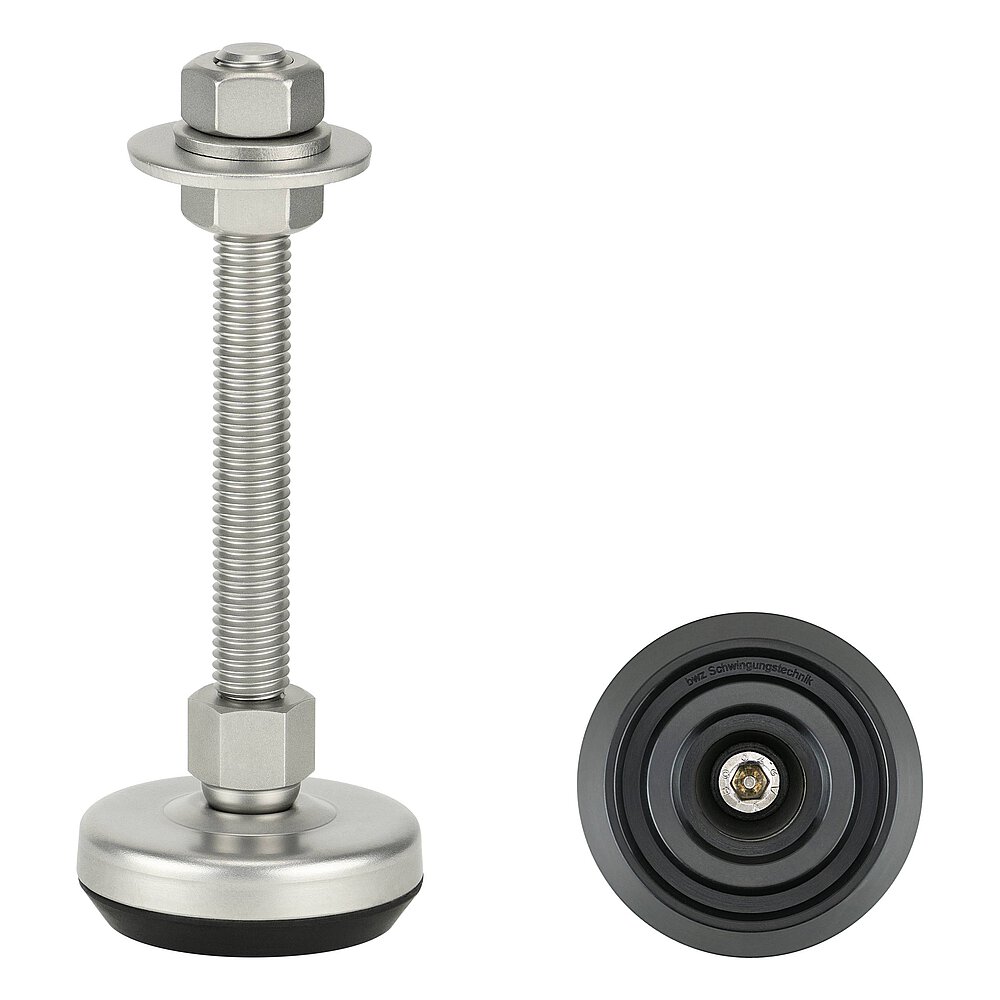

    Elastomer NBR
  • Oberfläche
    Teller poliert
    auf Wunsch glasperlengestrahlt
  • Optional
    Sondergewindelängen
    weitere Gewindestärken
    Feingewinde
    zusätzliche Schlüsselflächen
    fertig kommissionierte Sets nach Kundenvorgabe

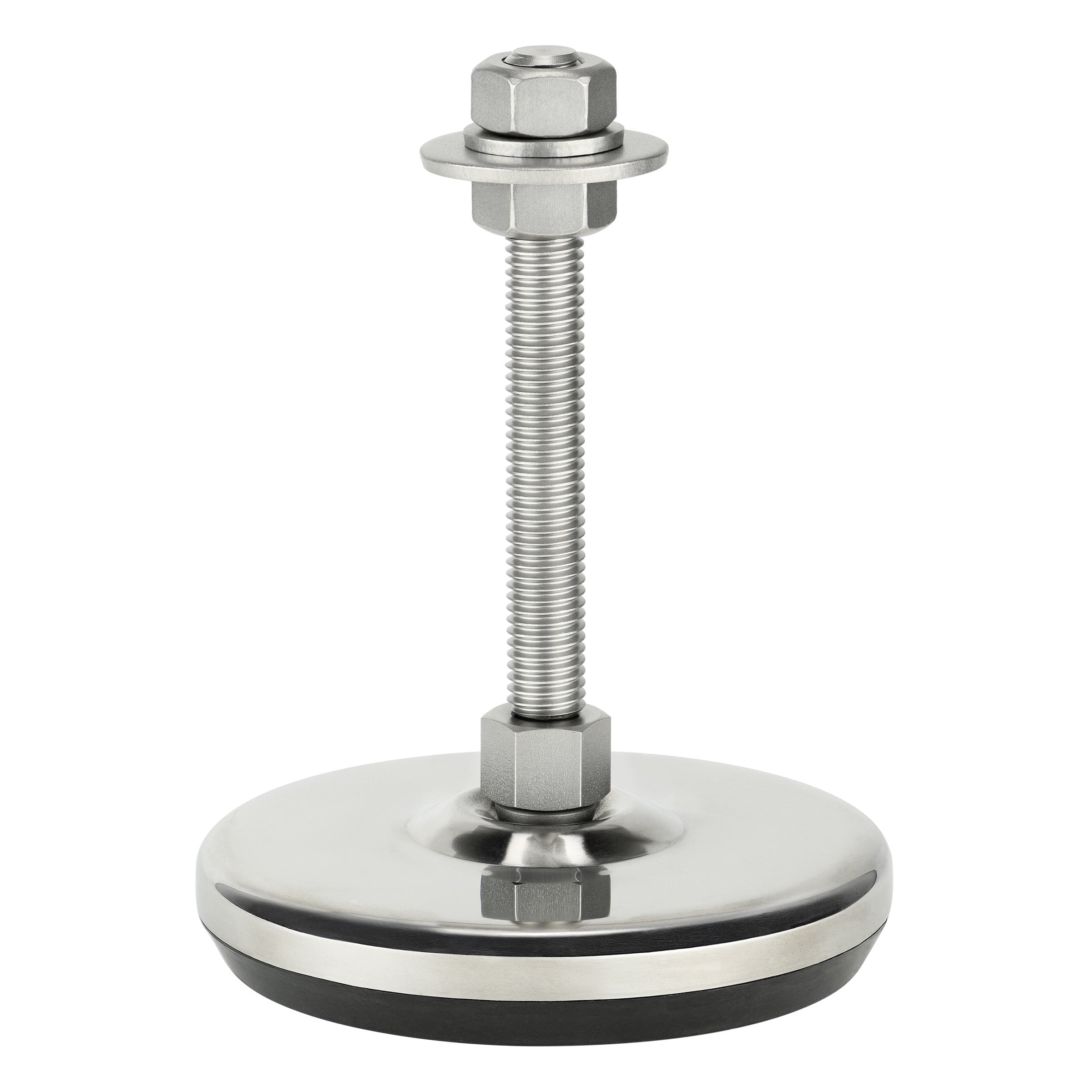

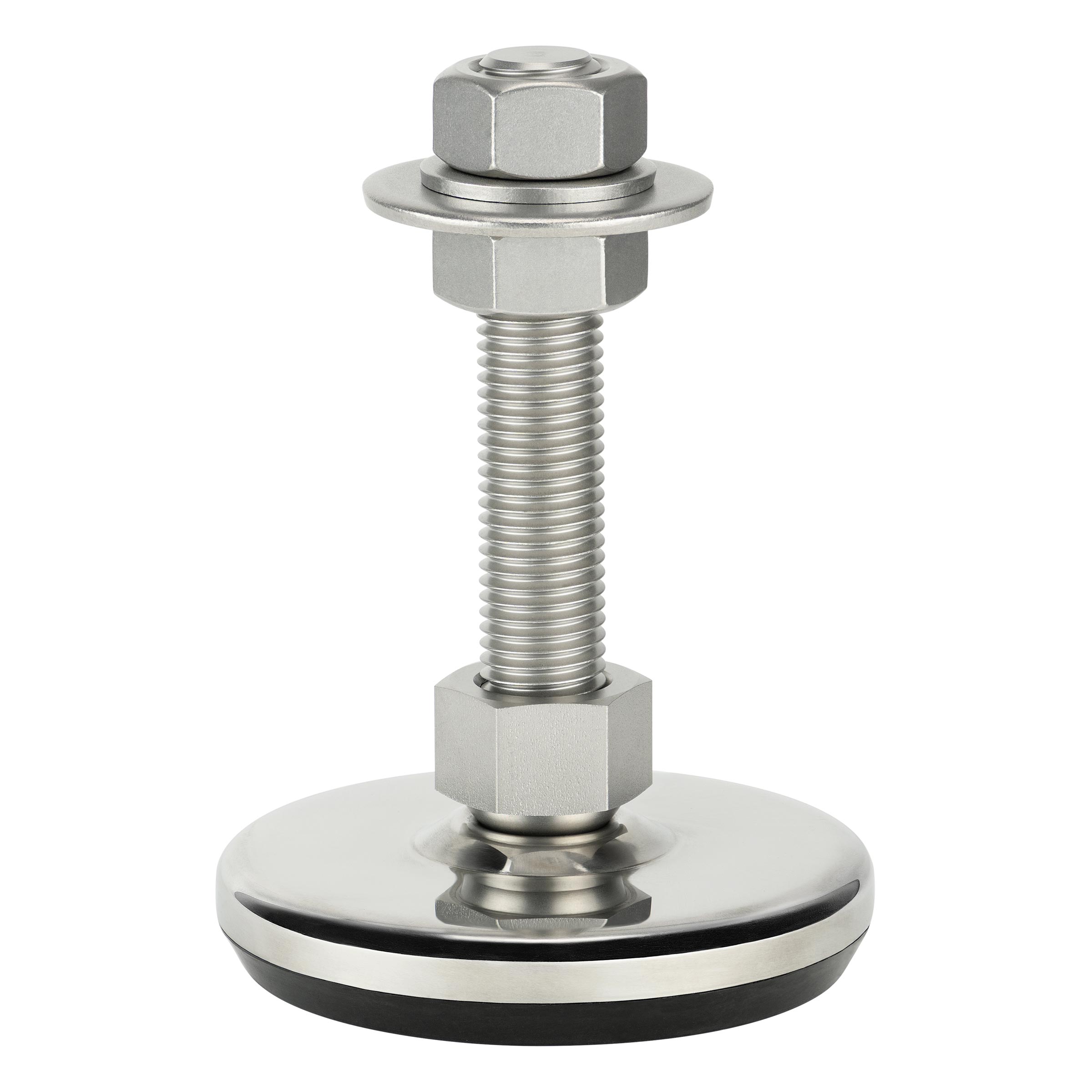

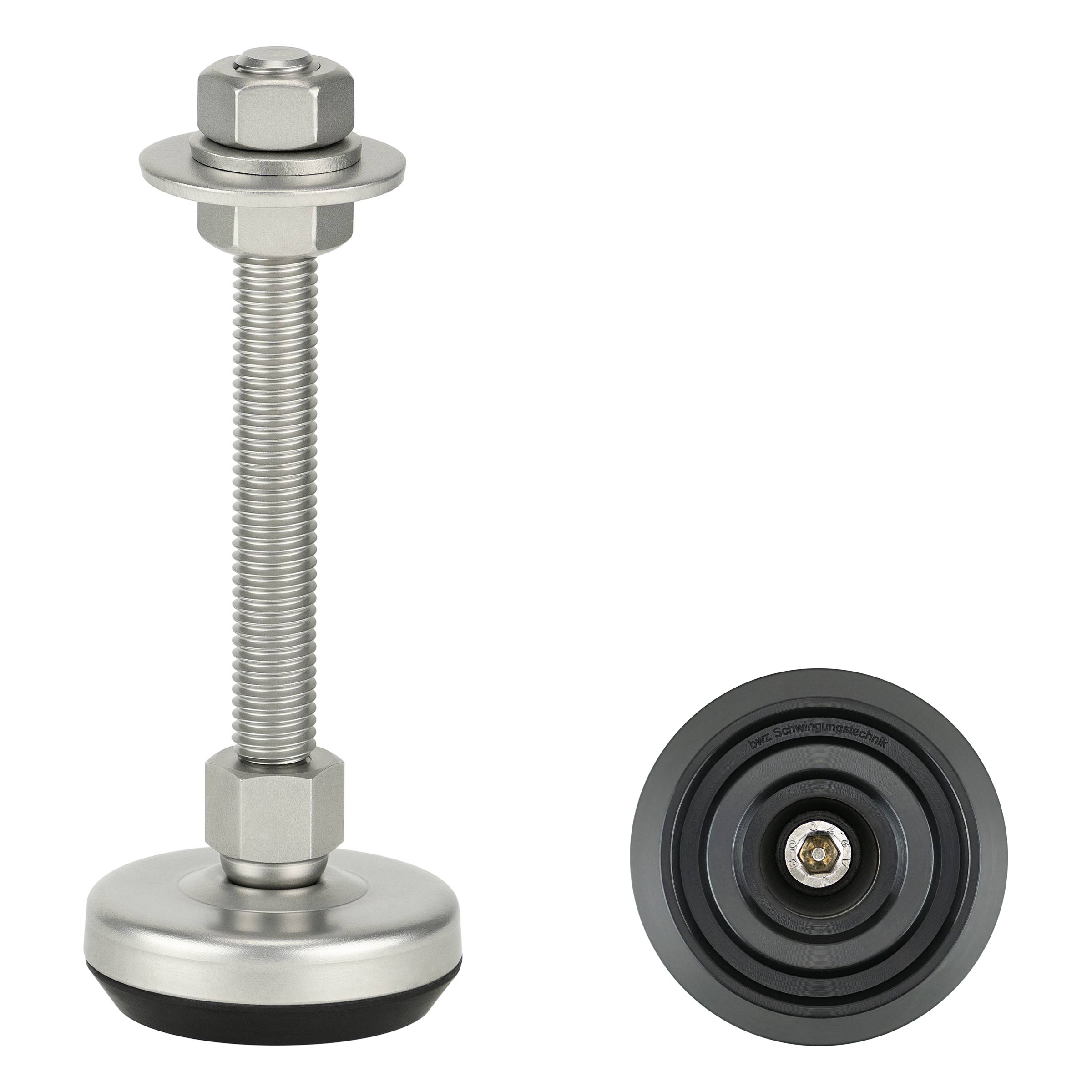

Ausführung EdelstahlArtikelnummerØ(mm)MH(mm)L(mm)H1(mm)SW(mm)

Shorehärte(+/- 5)

Belastung max.(daN)
LBE5/PH/M8x503000 000152M 88550351780300
LBE5/PH/M8x1003000 000352M 8135100351780300
LBE5/PH/M8x1503000 000552M 8185150351780300
LBE5/PH/M8x2003000 000752M 8235200351780300


LBE5/PH/M10x50

3000 0008

52

M 108550351780300

LBE5/PH/M10x100

3000 0010

52

M 10

135

100

35

17

80

300

LBE5/PH/M10x150

3000 001252M 10185150351780300

LBE5/PH/M10x200

3000 001452M 10235200351780300

LBE5/PH/M12x503000 001552M 128850381980300

LBE5/PH/M12x100

3000 0017

52

M 12

138

100

38

19

80

300

LBE5/PH/M12x1503000 001952M 12188150381980300
LBE5/PH/M12x2003000 002152M 12238200381980300

LBE5/PH/M14x503000 002252M 148950392480300
LBE5/PH/M14x1003000 002452M 14139100392480300
LBE5/PH/M14x1503000 002652M 14189150392480300
LBE5/PH/M14x2003000 002852M 14239200392480300
LBE5/PH/M14x2503000 002952M 14289250392480300

LBE5/PH/M16x1003000 003352M16139100392480300
LBE5/PH/M16x1503000 003552M16189150392480300
LBE5/PH/M16x2003000 003752M16239200392480300
LBE5/PH/M16x2503000 003852M16289250392480300

LBE5/PH/M18x1003000 028552M 18139100392480300
LBE5/PH/M18x1503000 028652M 18189150392480300
LBE5/PH/M18x2003000 028752M 18239200392480300
LBE5/PH/M18x2503000 028852M 18289250392480300

Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021), die unmontiert beigefügt sind.

Bestückung und Glasperlenstrahlen der Telleroberfläche sind optional gegen Aufpreis erhältlich.

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.



GewindeStandard-Gewindelängen L(mm)

M 8

50

100

150

200*250*300
M 1050

100

150

200*250*300
M 1250

100

150

200*250*300
M 1450100150200250*300
M 16*50

100

150200250*300
M 18*50100150200250*300
M 20*50100150200250300

M 24

*50*100150200250300

M 24x1,5

******

M 30

*50*100150200250300
M 30x1,5******

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.

* auf Anfrage





Angaben zu Materialien und Toleranzen

Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2

Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/-  Edelstahl 1.4305

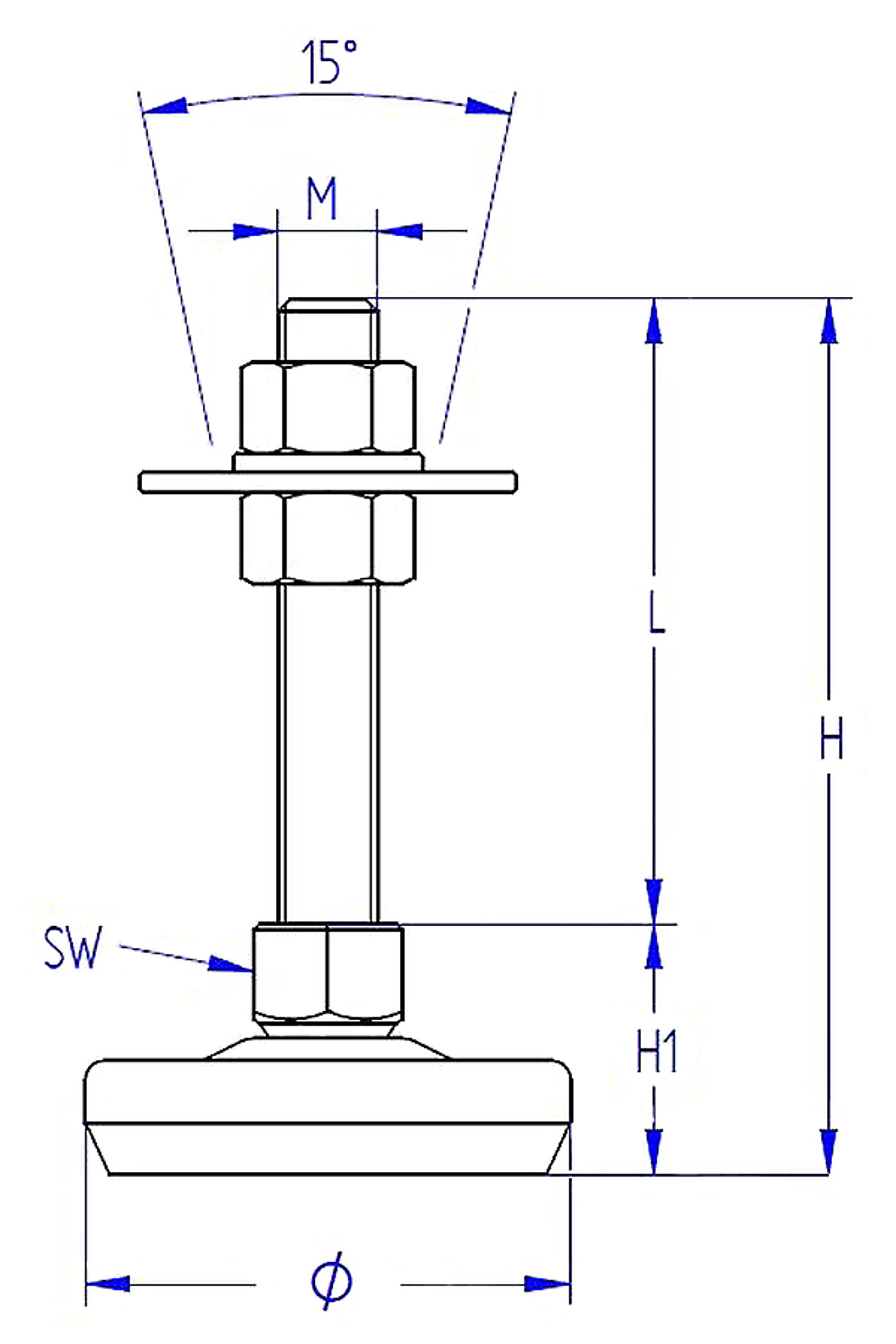

schematische Zeichnung Nivellierelemente LBE PH - bwz Schwingungstechnik

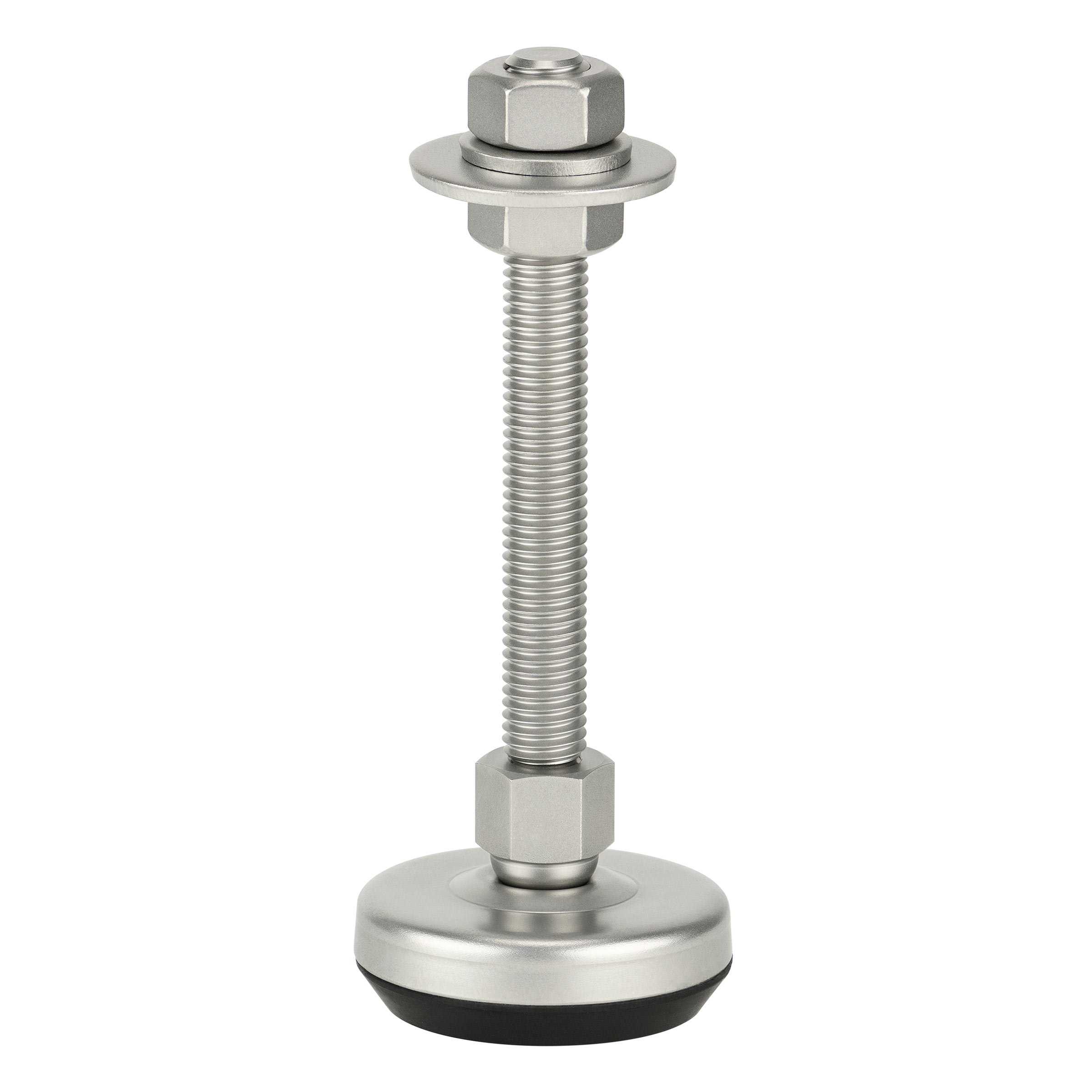

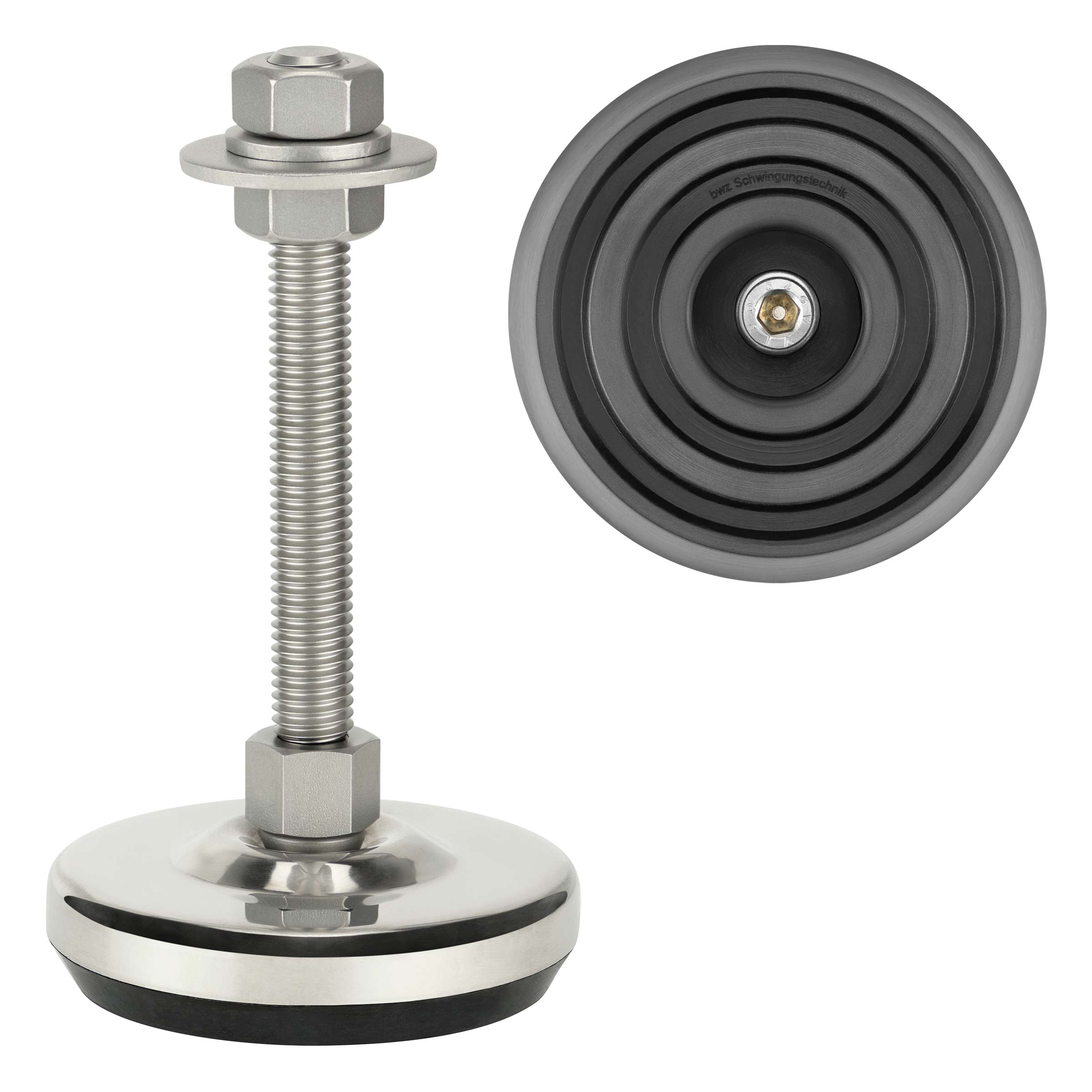

Ausführung EdelstahlArtikelnummerØ(mm)MH(mm)L(mm)H1(mm)SW(mm)

Shorehärte(+/- 5)

Belastung max.(daN)
LBE7/PH/M10x503000 007476M 108650361780900

LBE7/PH/M10x100

3000 0076

76

M 10

136

100

36

17

80

900

LBE7/PH/M10x1503000 007876M 10186150361780900
LBE7/PH/M10x2003000 008076M 10236200361780900

LBE7/PH/M12x503000 008176M 129050401980900

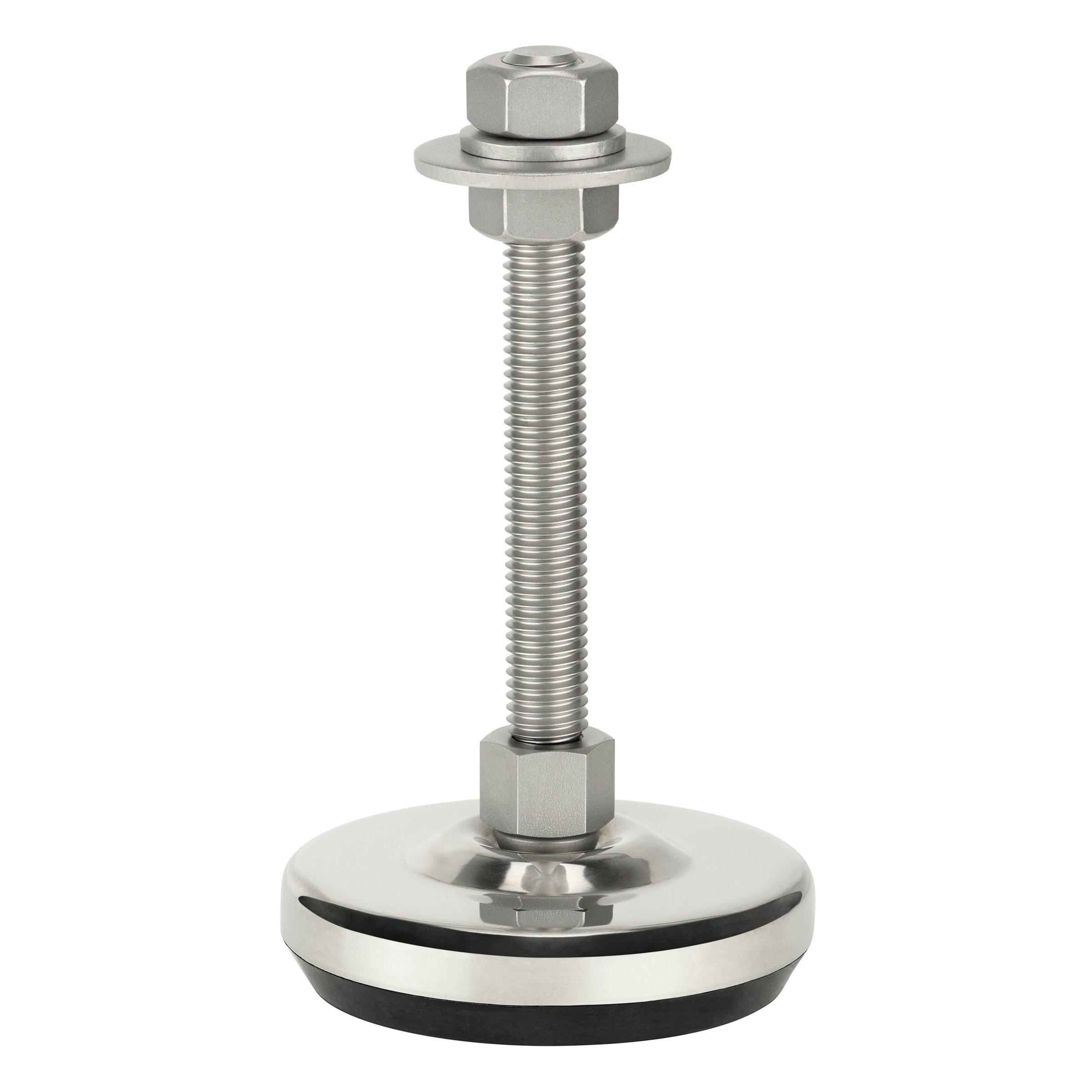

LBE7/PH/M12x100

3000 0083

76

M 12

140

100

40

19

80

900

LBE7/PH/M12x1503000 008576M 12190150401980900
LBE7/PH/M12x2003000 008776M 12240200401980900

LBE7/PH/M14x1003000 009076M 14141100412480900
LBE7/PH/M14x1503000 009276M 14191150412480900
LBE7/PH/M14x2003000 009476M 14241200412480900
LBE7/PH/M14x2503000 009576M 14291250412480900


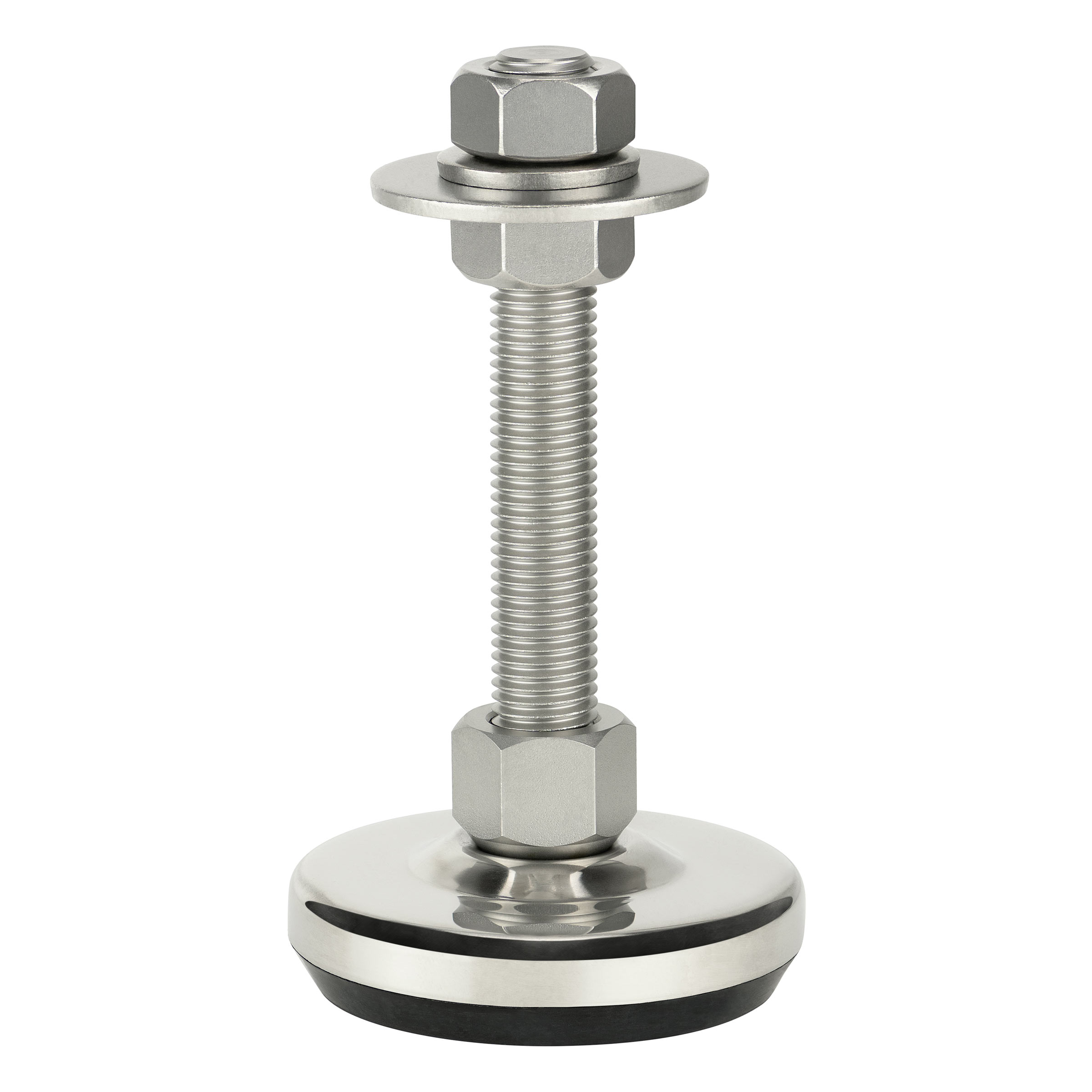

LBE7/PH/M16x100

3000 0099

76

M 16

141

100

41

24

80

900

LBE7/PH/M16x1503000 010176M 16191150412480900
LBE7/PH/M16x2003000 010376M 16241200412480900
LBE7/PH/M16x2503000 010476M 16291250412480900

LBE7/PH/M18x1003000 028976M 1814110041

24

80900
LBE7/PH/M18x1503000 029076M 18191150412480900
LBE7/PH/M18x2003000 029176M 18241200412480900
LBE7/PH/M18x2503000 029276M 18291250412480900

LBE7/PH/M20x1003000 010876M 20145100453080900
LBE7/PH/M20x1503000 011076M 20195150453080900
LBE7/PH/M20x2003000 011276M 20245200453080900
LBE7/PH/M20x2503000 011376M 20295250453080900
LBE7/PH/M20x3003000 011476M 20345300453080900

Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021), die unmontiert beigefügt sind.

Bestückung und Glasperlenstrahlen der Telleroberfläche sind optional gegen Aufpreis erhältlich.

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.



GewindeStandard-Gewindelängen L(mm)

M 8

50

100

150

200*250*300
M 1050

100

150

200*250*300
M 1250

100

150

200*250*300
M 14*50100150200250*300
M 16*50

100

150200250*300
M 18*50100150200250*300
M 20*50100150200250300

M 24

*50*100150200250300

M 24x1,5

******

M 30

*50*100150200250300
M 30x1,5******

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.

* auf Anfrage





Angaben zu Materialien und Toleranzen

Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2

Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/-  Edelstahl 1.4305

schematische Zeichnung Nivellierelemente LBE PH - bwz Schwingungstechnik

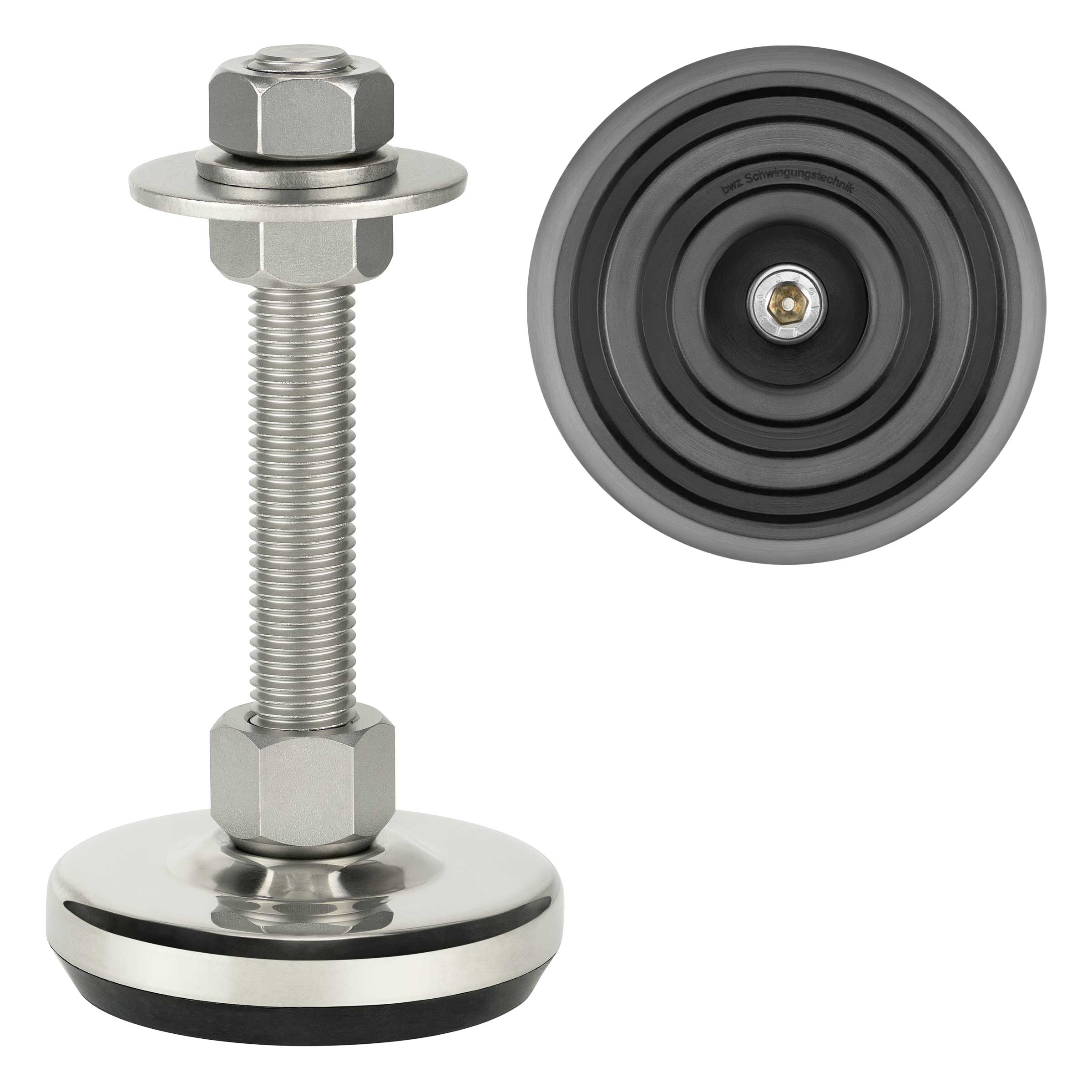

Ausführung EdelstahlArtikelnummerØ(mm)MH(mm)L(mm)H1(mm)SW(mm)

Shorehärte(+/- 5)

Belastung max.(daN)
LBE10/PH/M12x503000 0147105M 1290504019801200

LBE10/PH/M12x100

3000 0149

105

M 12

140

100

40

19

80

1200

LBE10/PH/M12x150

3000 0151105M 121901504019801200

LBE10/PH/M12x200

3000 0153105M 122402004019801200

LBE10/PH/M14x1003000 0156105M 14142100

42

24

801200
LBE10/PH/M14x1503000 0158105M 141921504224801200
LBE10/PH/M14x2003000 0160105M 142422004224801200
LBE10/PH/M14x2503000 0161105M 142922504224801200


LBE10/PH/M16x100

3000 0165

105

M 16

142

100

42

24

80

1200

LBE10/PH/M16x1503000 0167105M 161921504224801200
LBE10/PH/M16x2003000 0169105M 162422004224801200
LBE10/PH/M16x2503000 0170105M 162922504224801200

LBE10/PH/M18x1003000 0293105M 18142

100

42

24

801200
LBE10/PH/M18x1503000 0294105M 181921504224801200
LBE10/PH/M18x2003000 0295105M 182422004224801200
LBE10/PH/M18x2503000 0296105M 182922504224801200


LBE10/PH/M20x100

3000 0174

105

M 20

146

100

46

30

80

1200

LBE10/PH/M20x1503000 0176105M 201961504630801200
LBE10/PH/M20x2003000 0178105M 202462004630801200
LBE10/PH/M20x2503000 0179105M 202962504630801200

LBE10/PH/M24x1503000 0185105M 241961504630801200
LBE10/PH/M24x2003000 0187105M 242462004630801200
LBE10/PH/M24x2503000 0188105M 242962504630801200
LBE10/PH/M24x3003000 0189105M 243463004630801200

Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021 - ab M24: 2 x DIN 125 ), die unmontiert beigefügt sind.

Bestückung und Glasperlenstrahlen der Telleroberfläche sind optional gegen Aufpreis erhältlich.

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.



GewindeStandard-Gewindelängen L(mm)

M 8

50

100

150

200*250*300
M 1050

100

150

200*250*300
M 1250

100

150

200*250*300
M 14*50100150200250*300
M 16*50

100

150200250*300
M 18*50100150200250*300
M 20*50100150200250*300

M 24

*50*100150200250300

M 24x1,5

******

M 30

*50*100150200250300
M 30x1,5******

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.

* auf Anfrage





Angaben zu Materialien und Toleranzen

Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2

Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/-  Edelstahl 1.4305

schematische Zeichnung Nivellierelemente LBE PH - bwz Schwingungstechnik

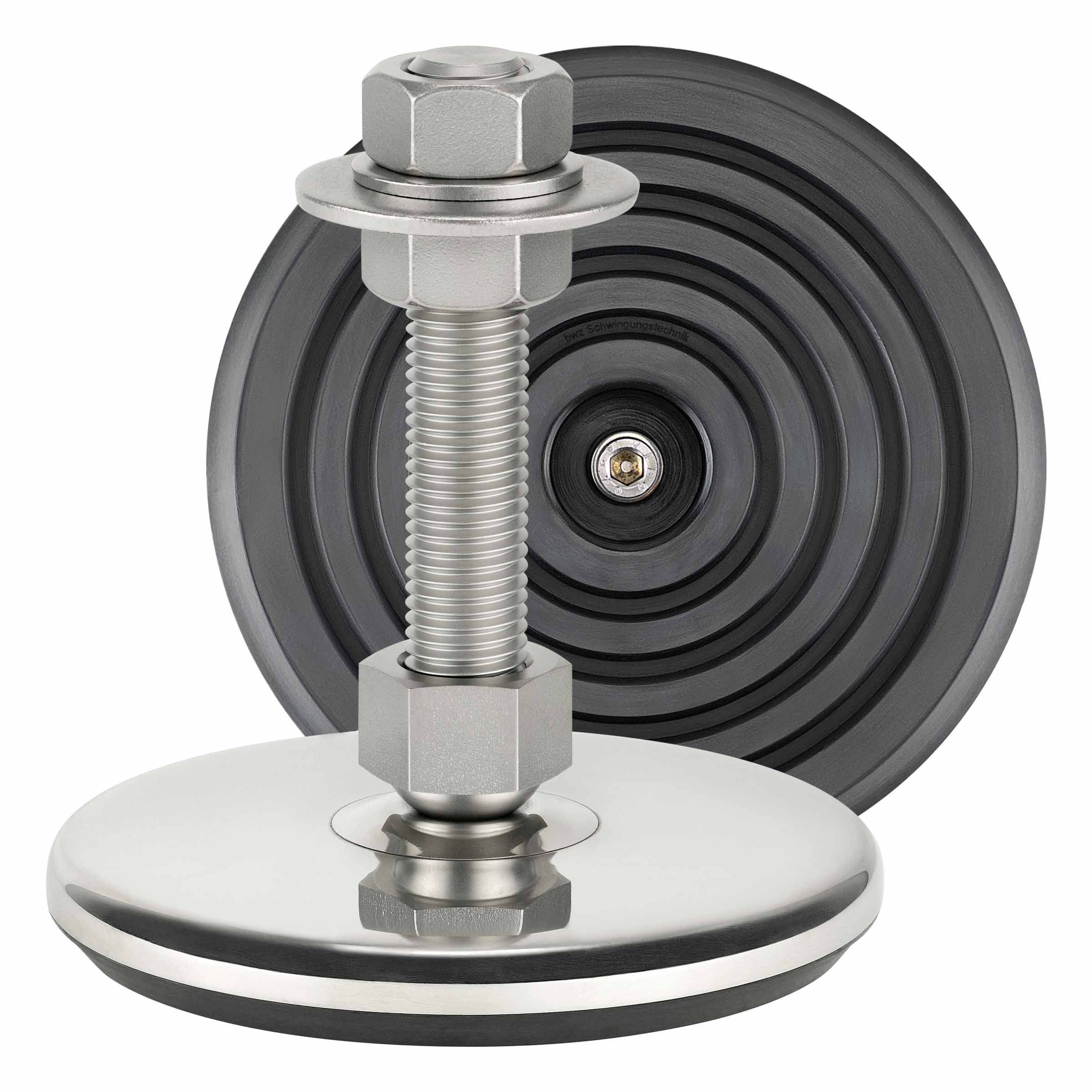

Ausführung EdelstahlArtikelnummerØ(mm)MH(mm)L(mm)H1(mm)SW(mm)

Shorehärte(+/- 5)

Belastung max.(daN)
LBE13/PH/M14x1003000 0228135M 1414210042

24

801500
LBE13/PH/M14x1503000 0230135M 141921504224801500
LBE13/PH/M14x2003000 0232135M 142422004224801500
LBE13/PH/M14x2503000 0233135M 142922504224801500


LBE13/PH/M16x100

3000 0237

135

M 16

142

100

42

24

80

1500

LBE13/PH/M16x1503000 0239135M 161921504224801500
LBE13/PH/M16x2003000 0241135M 162422004224801500
LBE13/PH/M16x2503000 0242135M 162922504224801500

LBE13/PH/M18x1003000 0293135M 18142

100

42

24

801500
LBE13/PH/M18x1503000 0294135M 181921504224801500
LBE13/PH/M18x2003000 0295135M 182422004224801500
LBE13/PH/M18x2503000 0296135M 182922504224801500


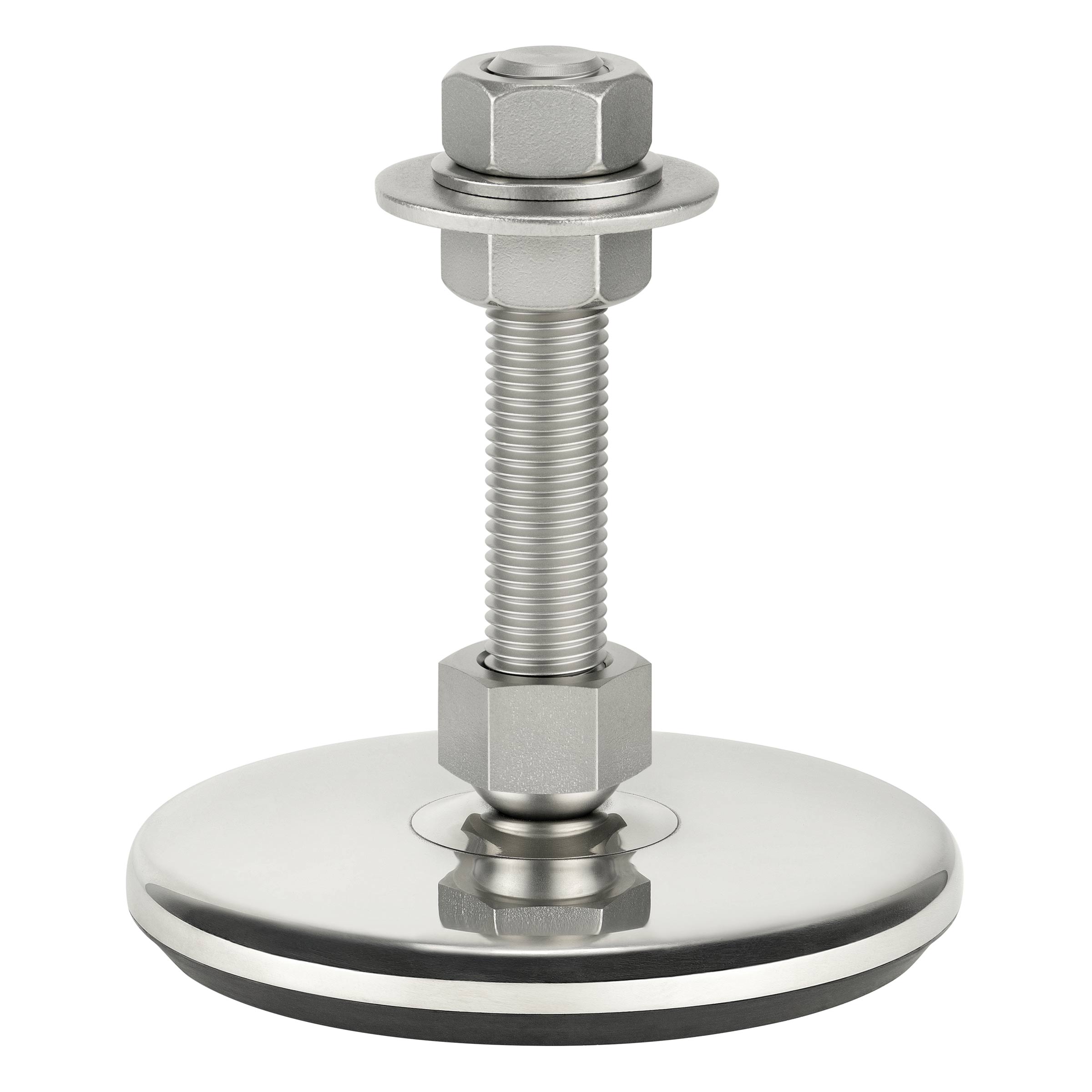

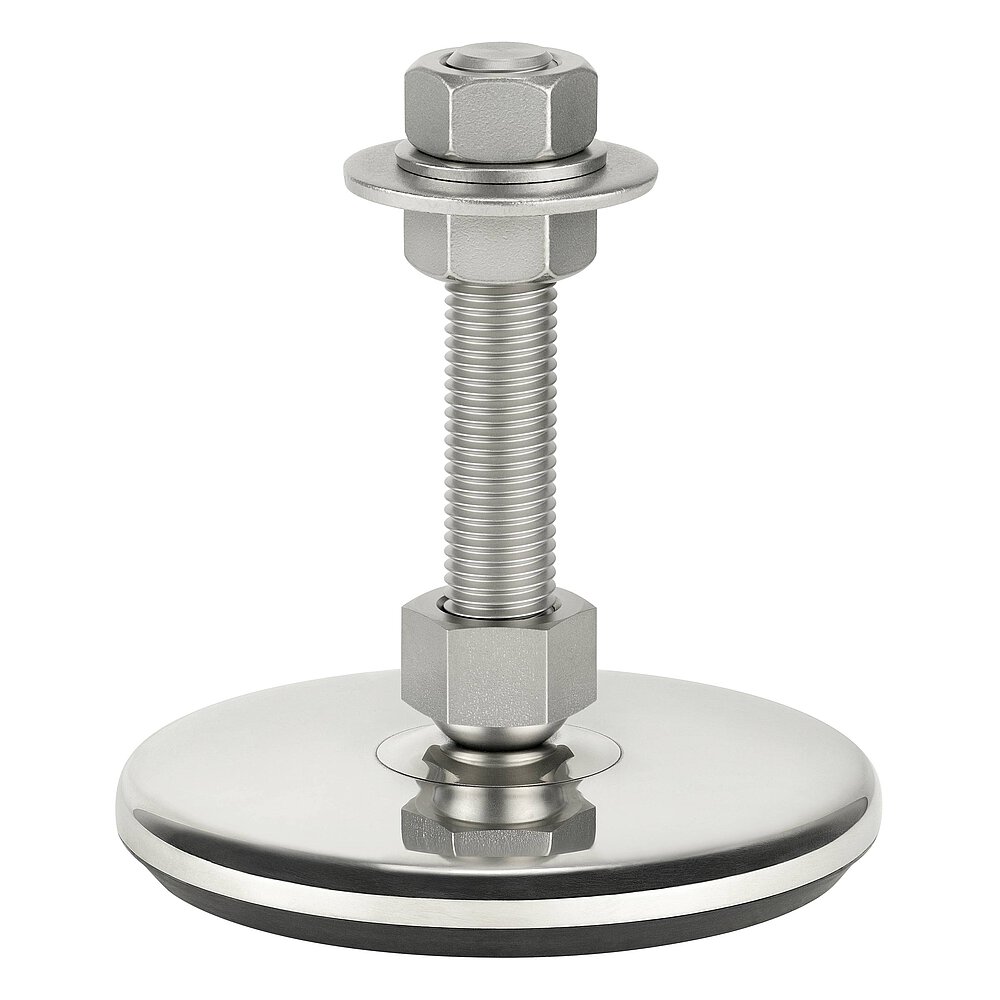

LBE13/PH/M20x100

3000 0246

135

M 20

145

100

45

30

80

1500

LBE13/PH/M20x1503000 0248135M 201951504530801500
LBE13/PH/M20x2003000 0250135M 202452004530801500
LBE13/PH/M20x2503000 0251135M 202952504530801500


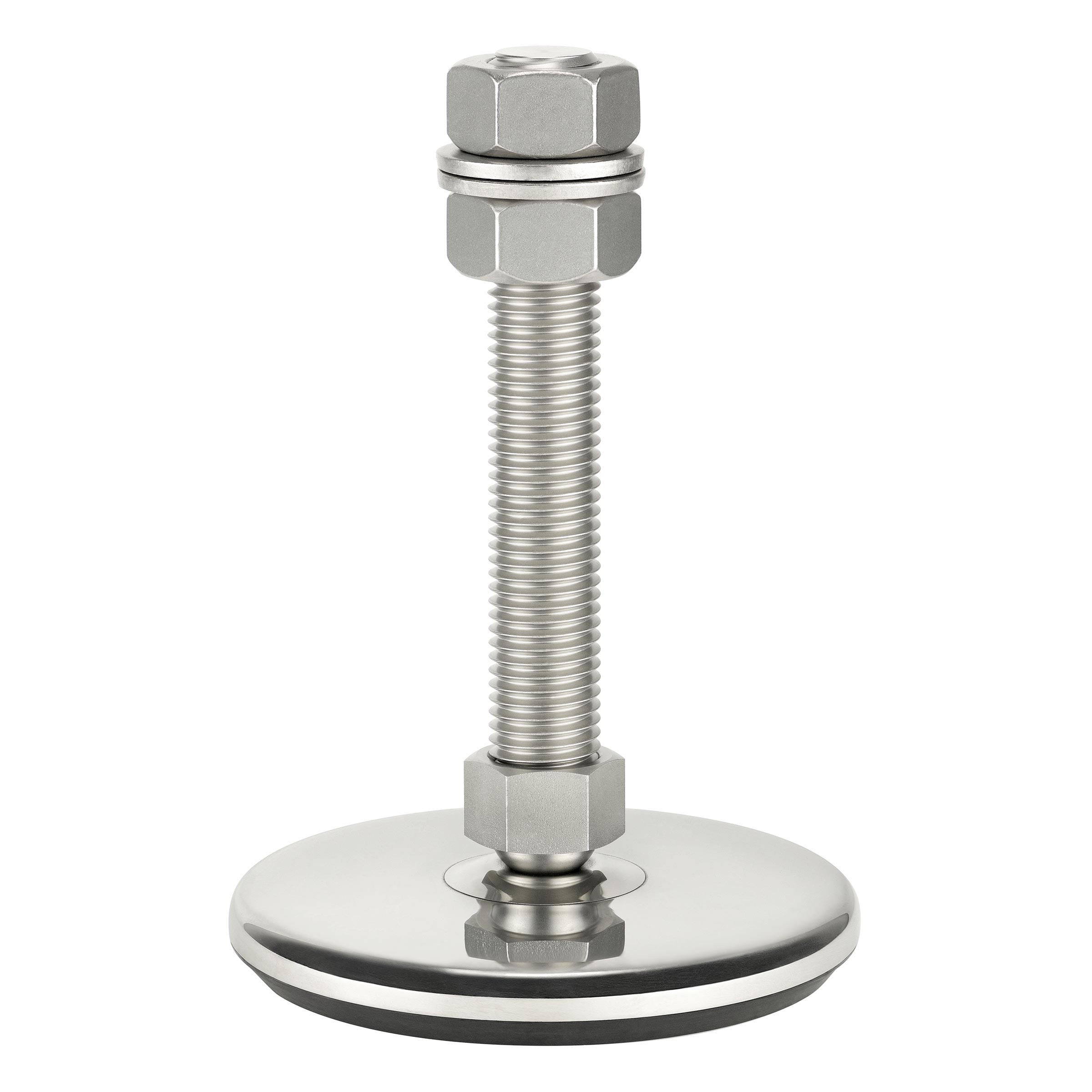

LBE13/PH/M24x150

3000 0257

135

M 24

195

150

45

30

80

1500

LBE13/PH/M24x2003000 0259135M 242452004530801500
LBE13/PH/M24x2503000 0260135M 242952504530801500
LBE13/PH/M24x3003000 0261135M 243453004530801500

LBE13/PH/M30x1503000 0266135M 30201

150

5136801500
LBE13/PH/M30x2003000 0268135M 302512005136801500
LBE13/PH/M30x2503000 0269135M 303012505136801500
LBE13/PH/M30x3003000 0270135M 303513005136801500

Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021 - ab M24: 2 x DIN 125), die unmontiert beigefügt sind.

Bestückung und Glasperlenstrahlen der Telleroberfläche sind optional gegen Aufpreis erhältlich.

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.



GewindeStandard-Gewindelängen L(mm)

M 8

50

100

150

200*250*300
M 1050

100

150

200*250*300
M 1250

100

150

200*250*300
M 14*50100150200250*300
M 16*50

100

150200250*300
M 18*50100150200250*300
M 20*50100150200250*300

M 24

*50*100150200250300

M 24x1,5

******

M 30

*50*100150200250300
M 30x1,5******

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.

* auf Anfrage





Angaben zu Materialien und Toleranzen

Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2

Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/-  Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/-  Edelstahl 1.4305

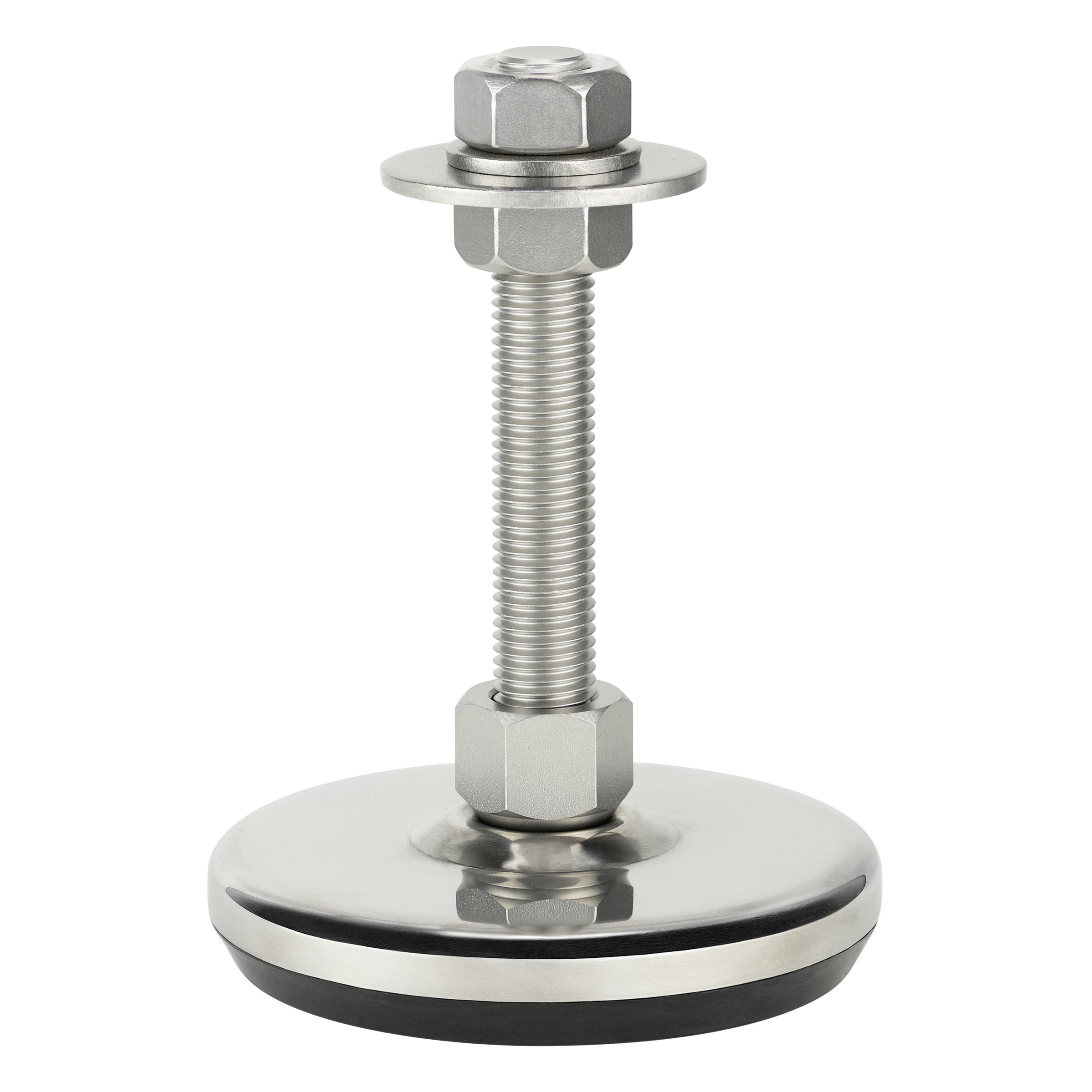

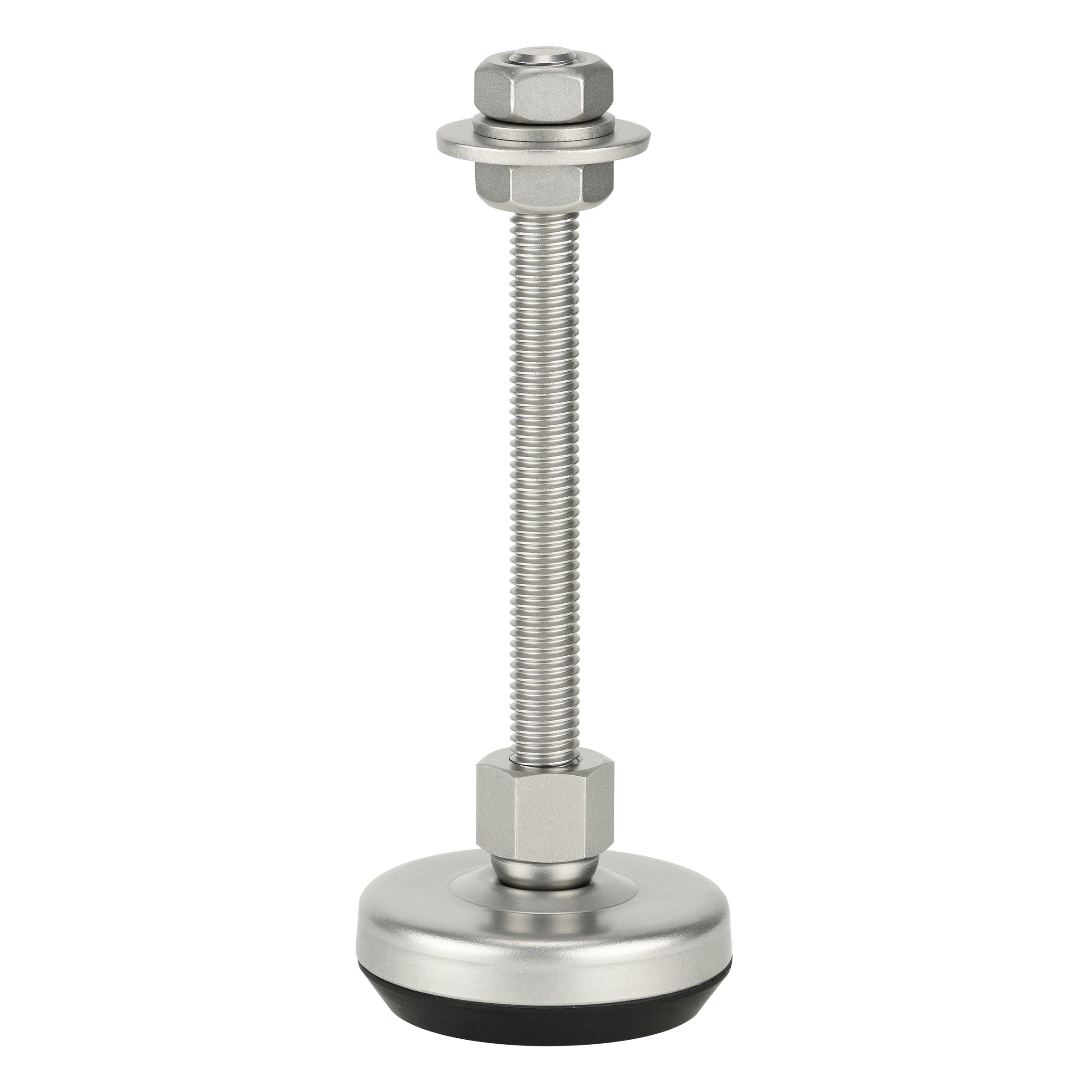

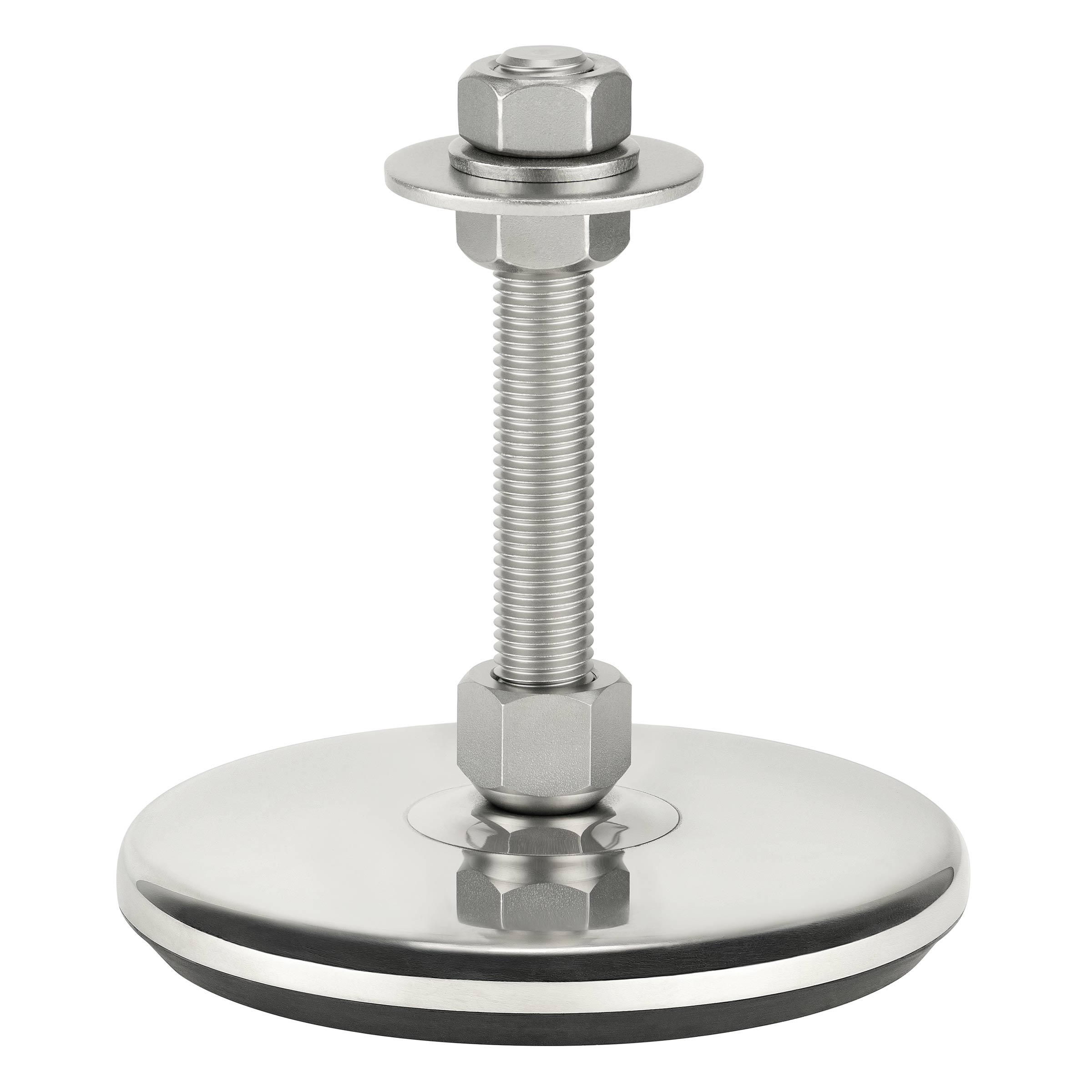

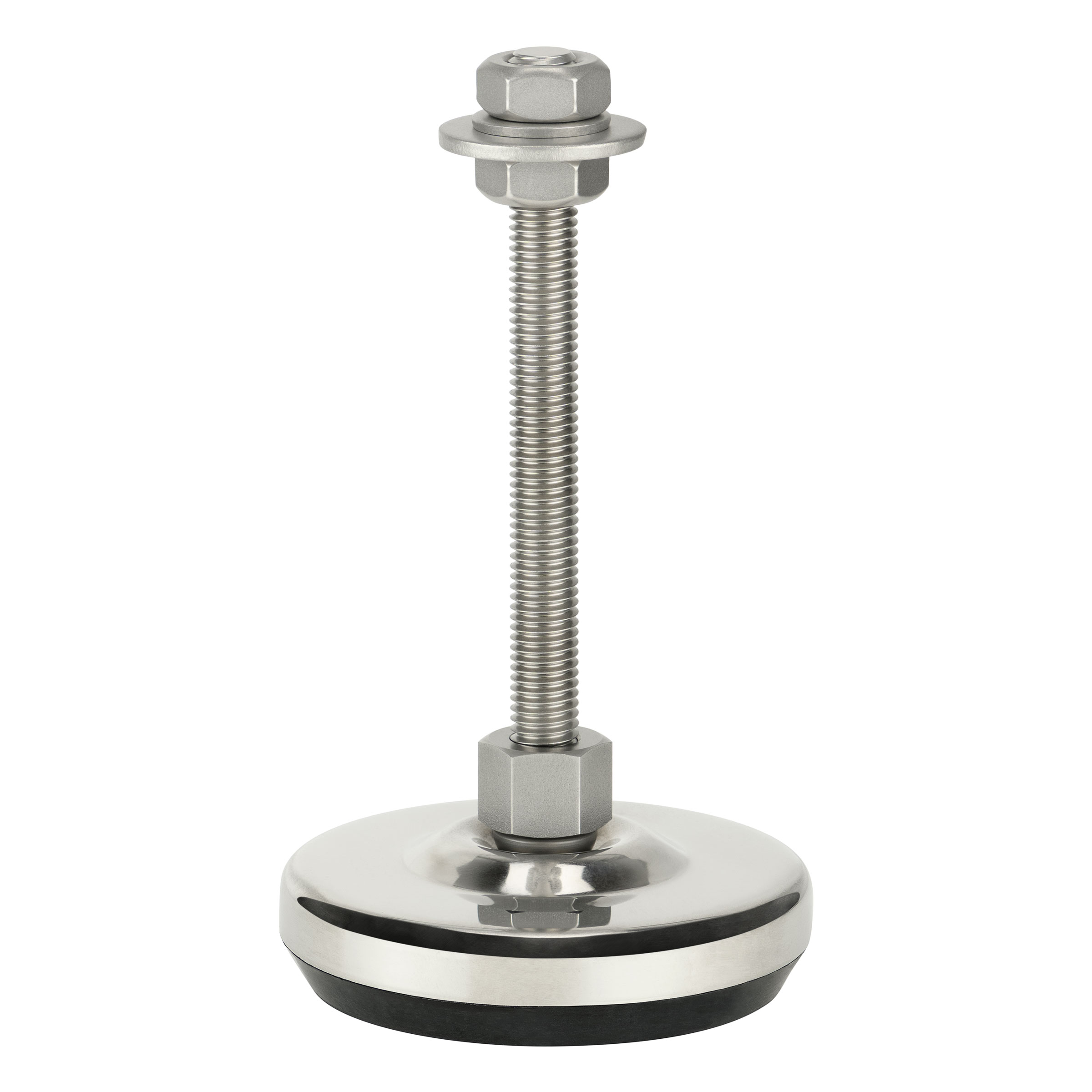

schematische Zeichnung Nivellierelemente LBE PH - bwz Schwingungstechnik
