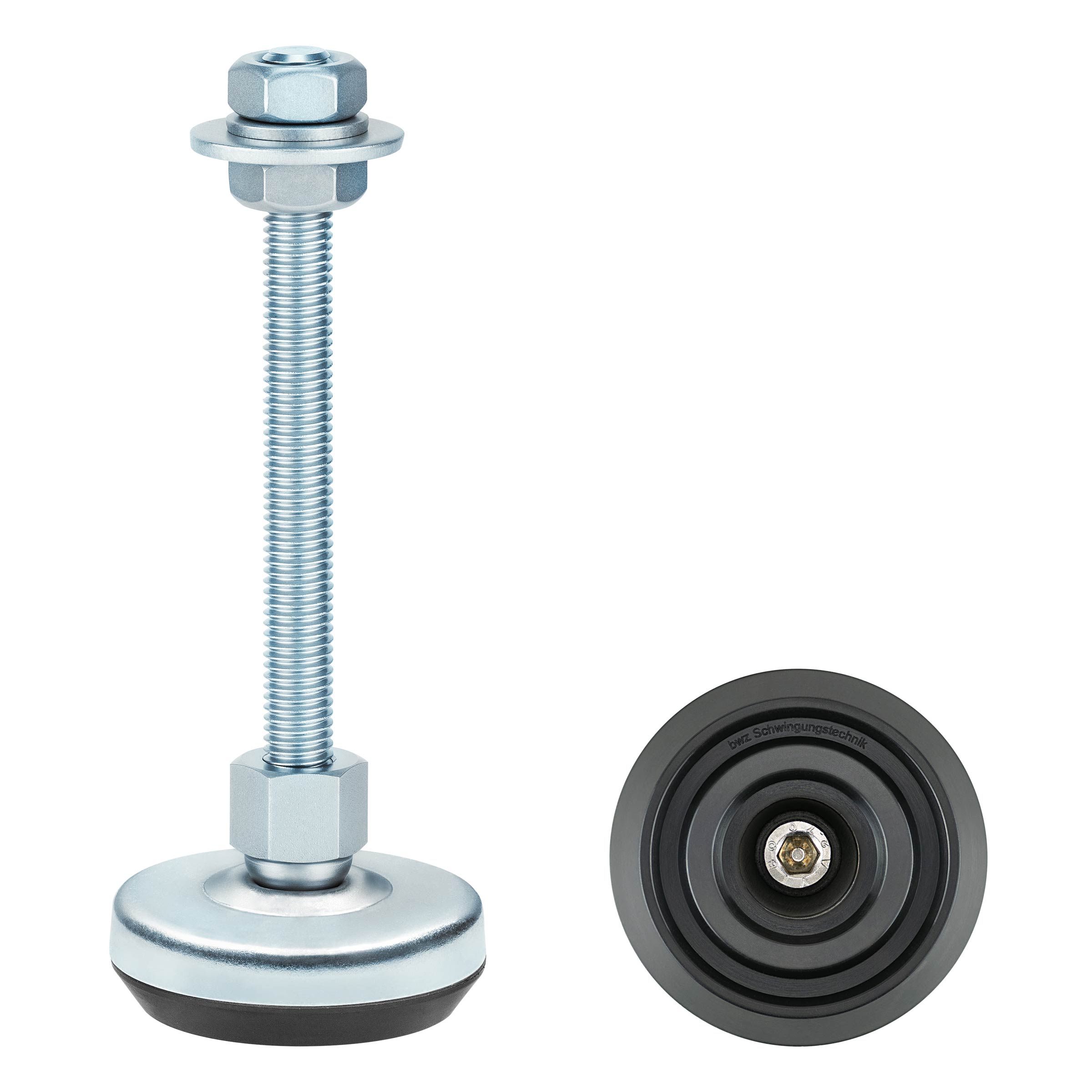

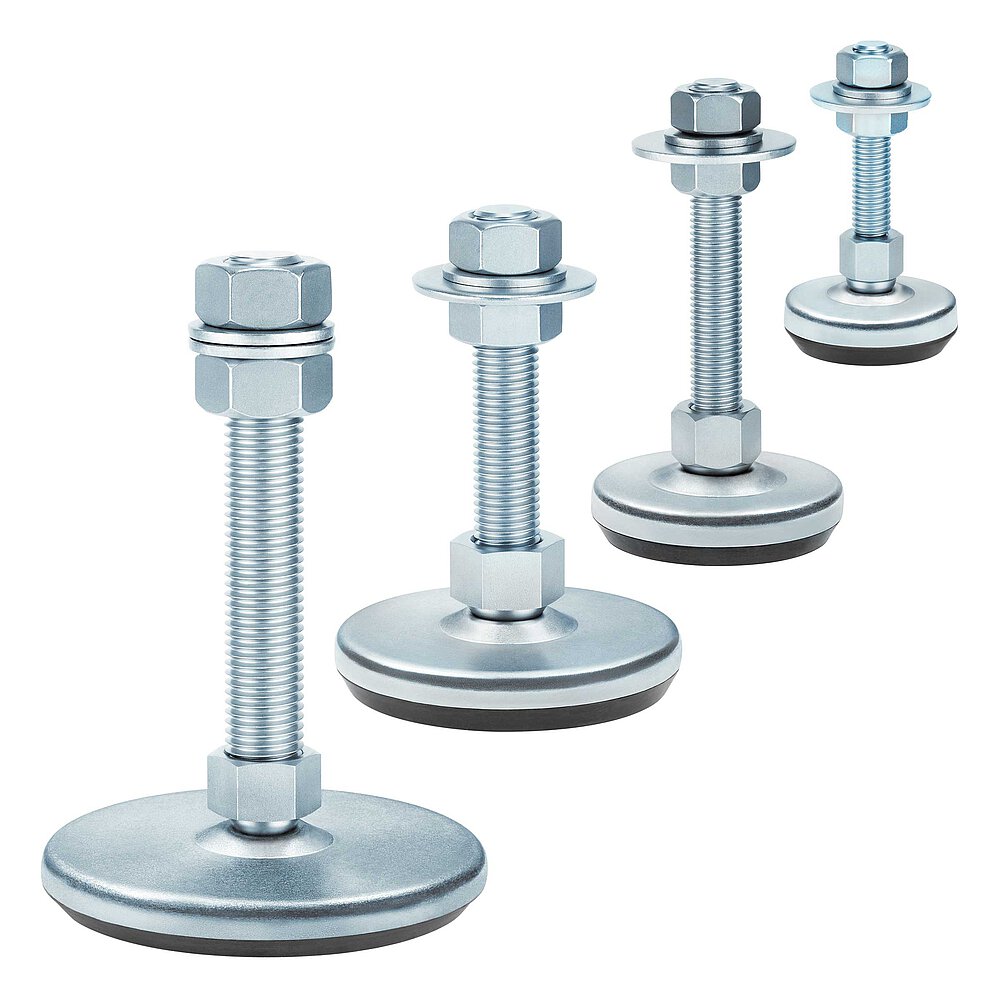

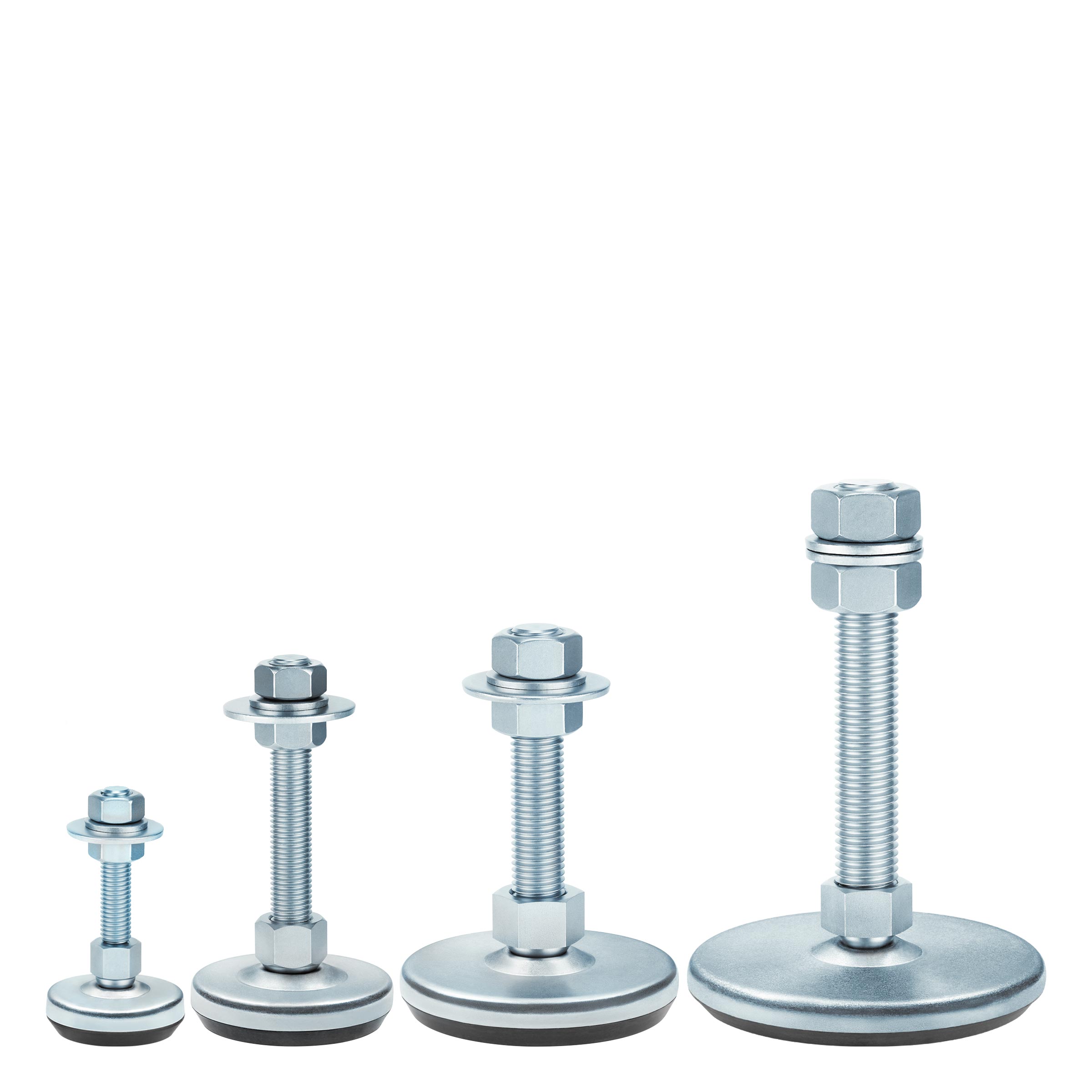

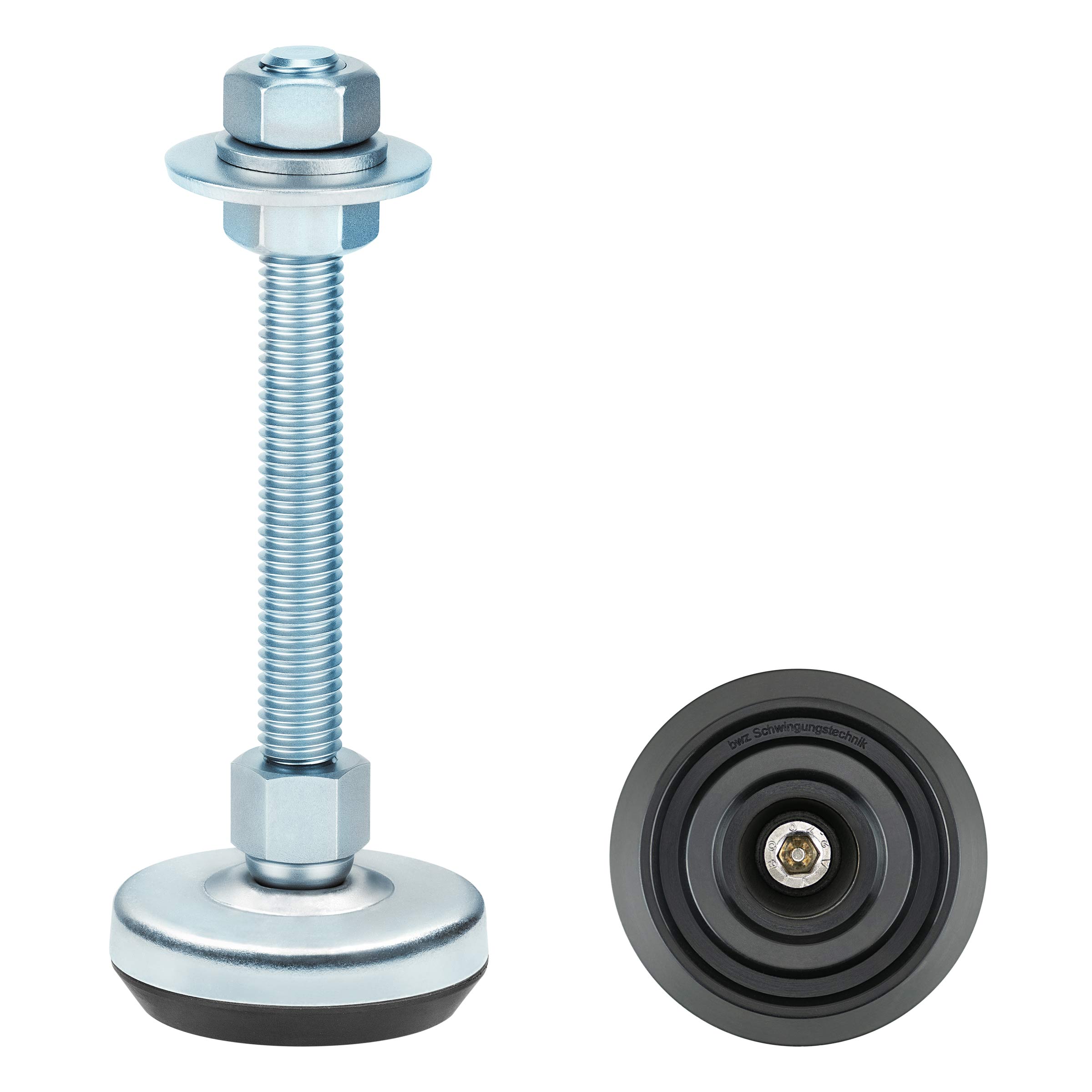

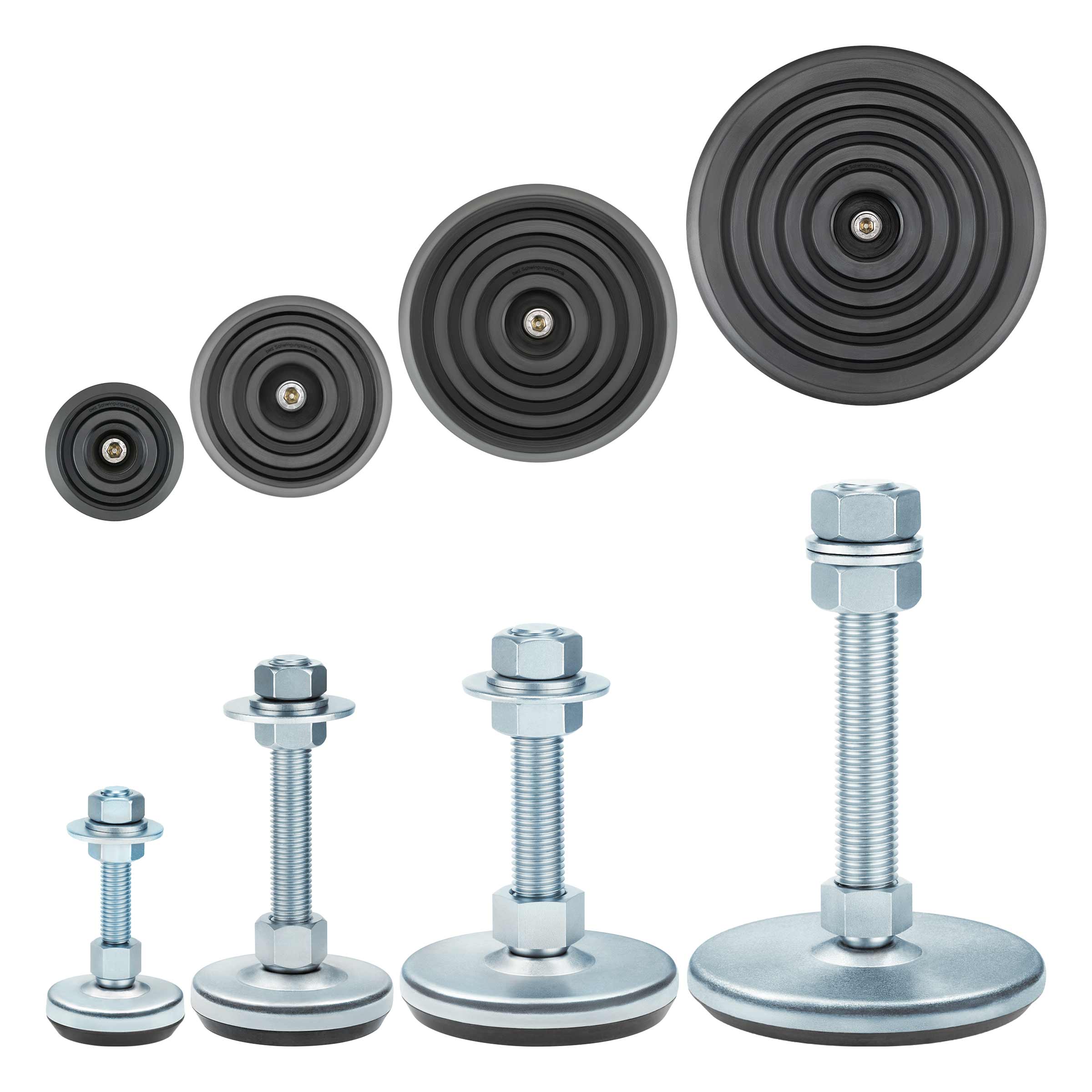

Ausführung verzinkt | Artikelnummer | Ø(mm) | M | H(mm) | L(mm) | H1(mm) | SW(mm) | Shorehärte(+/- 5) | Belastung max.(daN) |
---|---|---|---|---|---|---|---|---|---|
LBE5/PH/M8x50 | 2000 0001 | 52 | M 8 | 85 | 50 | 35 | 17 | 80 | 300 |
LBE5/PH/M8x100 | 2000 0003 | 52 | M 8 | 135 | 100 | 35 | 17 | 80 | 300 |
LBE5/PH/M8x150 | 2000 0005 | 52 | M 8 | 185 | 150 | 35 | 17 | 80 | 300 |
LBE5/PH/M8x200 | 2000 0007 | 52 | M 8 | 235 | 200 | 35 | 17 | 80 | 300 |
LBE5/PH/M10x50 | 2000 0010 | 52 | M 10 | 85 | 50 | 35 | 17 | 80 | 300 |

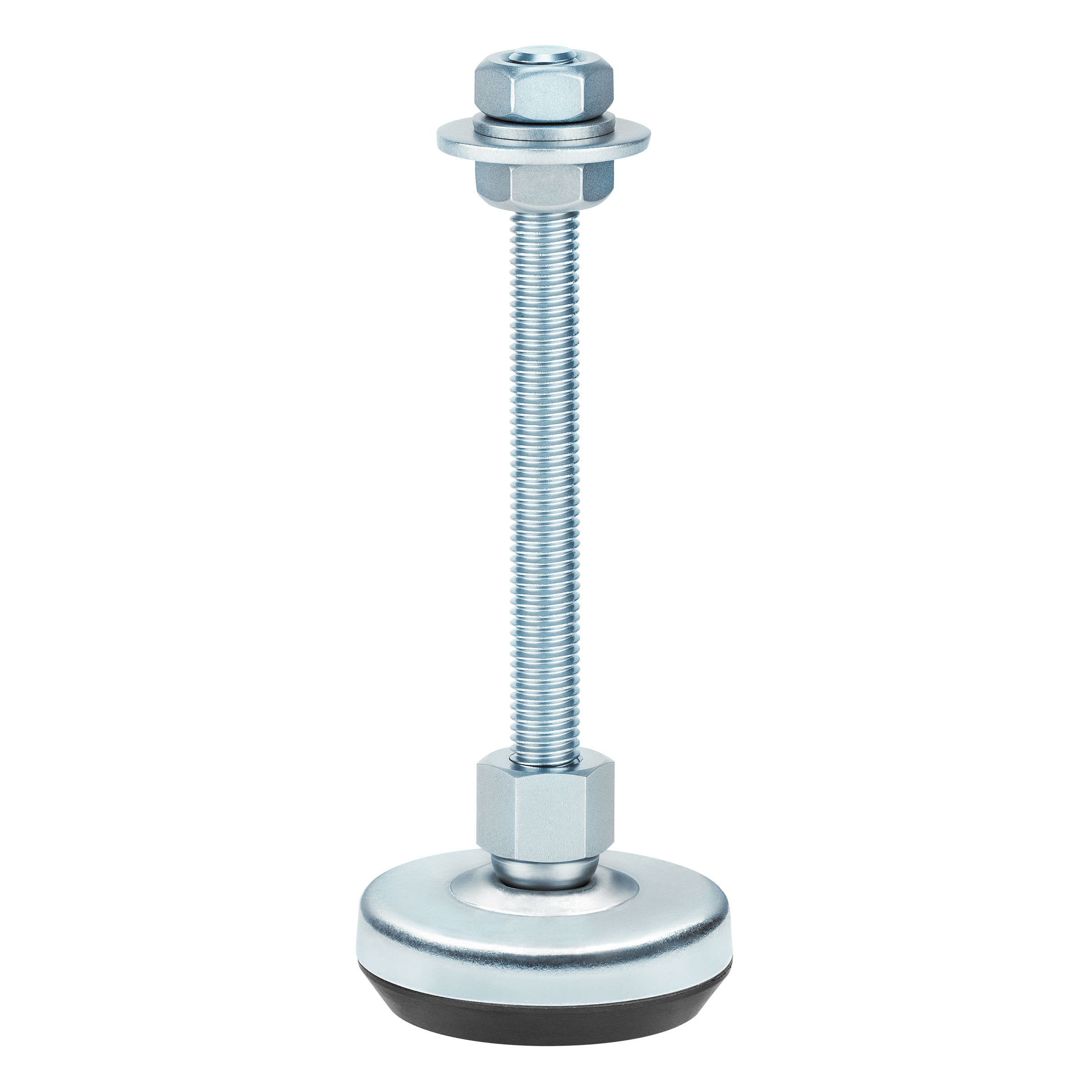

LBE5/PH/M10x100 | 2000 0012 | 52 | M 10 | 135 | 100 | 35 | 17 | 80 | 300 |
LBE5/PH/M10x150 | 2000 0014 | 52 | M 10 | 185 | 150 | 35 | 17 | 80 | 300 |
LBE5/PH/M10x200 | 2000 0016 | 52 | M 10 | 235 | 200 | 35 | 17 | 80 | 300 |
LBE5/PH/M12x50 | 2000 0019 | 52 | M 12 | 88 | 50 | 38 | 19 | 80 | 300 |

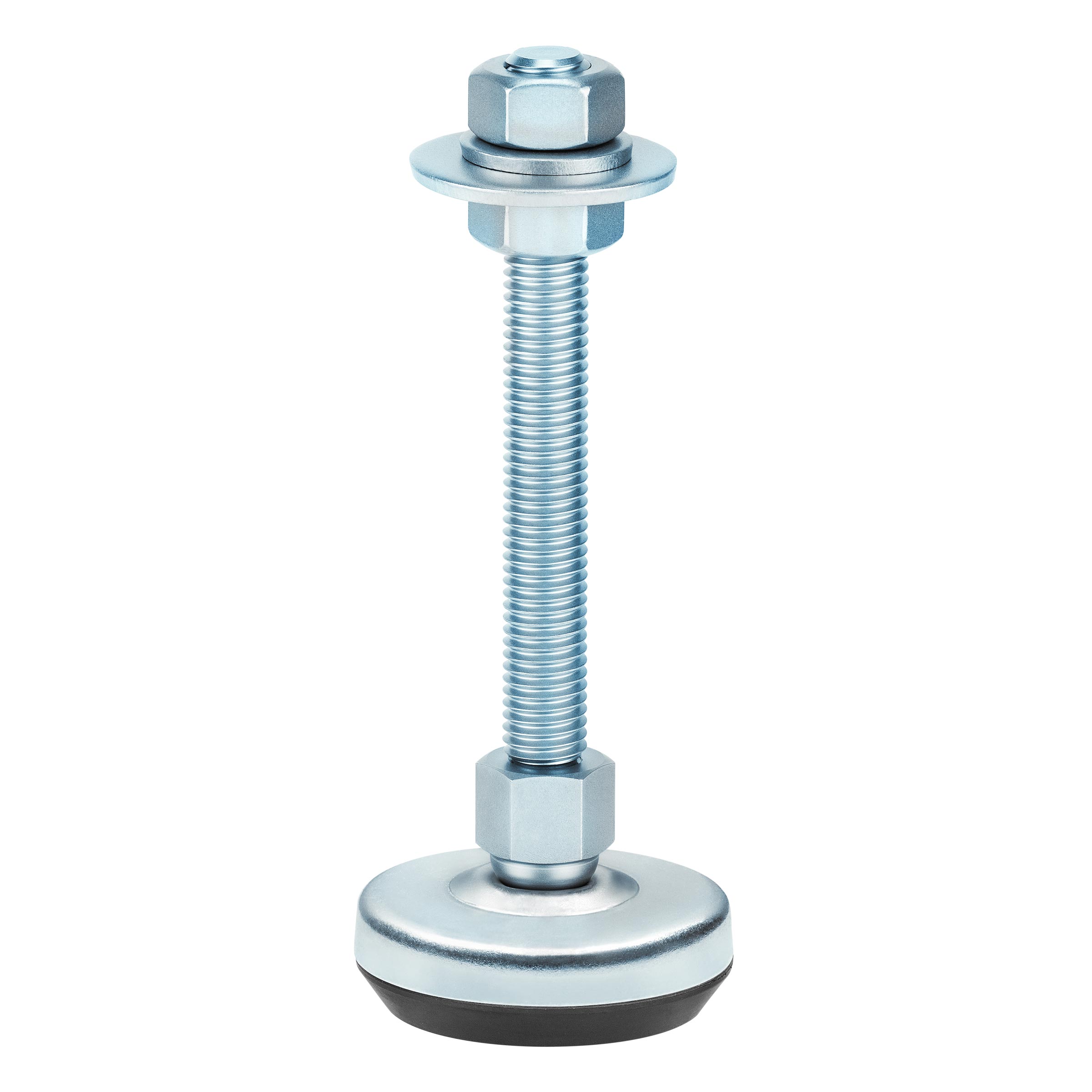

LBE5/PH/M12x100 | 2000 0021 | 52 | M 12 | 138 | 100 | 38 | 19 | 80 | 300 |
LBE5/PH/M12x150 | 2000 0023 | 52 | M 12 | 188 | 150 | 38 | 19 | 80 | 300 |
LBE5/PH/M12x200 | 2000 0025 | 52 | M 12 | 238 | 200 | 38 | 19 | 80 | 300 |
LBE5/PH/M14x50 | 2000 0028 | 52 | M 14 | 89 | 50 | 39 | 24 | 80 | 300 |
LBE5/PH/M14x100 | 2000 0030 | 52 | M 14 | 139 | 100 | 39 | 24 | 80 | 300 |
LBE5/PH/M14x150 | 2000 0032 | 52 | M 14 | 189 | 150 | 39 | 24 | 80 | 300 |
LBE5/PH/M14x200 | 2000 0034 | 52 | M 14 | 239 | 200 | 39 | 24 | 80 | 300 |
LBE5/PH/M14x250 | 2000 0035 | 52 | M 14 | 289 | 250 | 39 | 24 | 80 | 300 |
LBE5/PH/M16x100 | 2000 0039 | 52 | M16 | 139 | 100 | 39 | 24 | 80 | 300 |
LBE5/PH/M16x150 | 2000 0041 | 52 | M16 | 189 | 150 | 39 | 24 | 80 | 300 |
LBE5/PH/M16x200 | 2000 0043 | 52 | M16 | 239 | 200 | 39 | 24 | 80 | 300 |
LBE5/PH/M16x250 | 2000 0044 | 52 | M16 | 289 | 250 | 39 | 24 | 80 | 300 |
LBE5/PH/M18x100 | 2000 0386 | 52 | M 18 | 139 | 100 | 39 | 24 | 80 | 300 |
LBE5/PH/M18x150 | 2000 0387 | 52 | M 18 | 189 | 150 | 39 | 24 | 80 | 300 |
LBE5/PH/M18x200 | 2000 0388 | 52 | M 18 | 239 | 200 | 39 | 24 | 80 | 300 |
LBE5/PH/M18x250 | 2000 0389 | 52 | M 18 | 289 | 250 | 39 | 24 | 80 | 300 |
Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021), die unmontiert beigefügt sind. Die Bestückung ist optional gegen Aufpreis erhältlich.
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Gewinde | Standard-Gewindelängen L(mm) | |||||||
---|---|---|---|---|---|---|---|---|
M 8 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 10 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 12 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 14 | 50 | 100 | 150 | 200 | 250 | *300 | ||
M 16 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 18 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 20 | *50 | 100 | 150 | 200 | 250 | 300 | ||
M 24 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 24x1,5 | * | * | * | * | * | * | ||
M 30 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 30x1,5 | * | * | * | * | * | * |
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.
* auf Anfrage
Angaben zu Materialien und Toleranzen
Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm
Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2
Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/- Edelstahl 1.4305

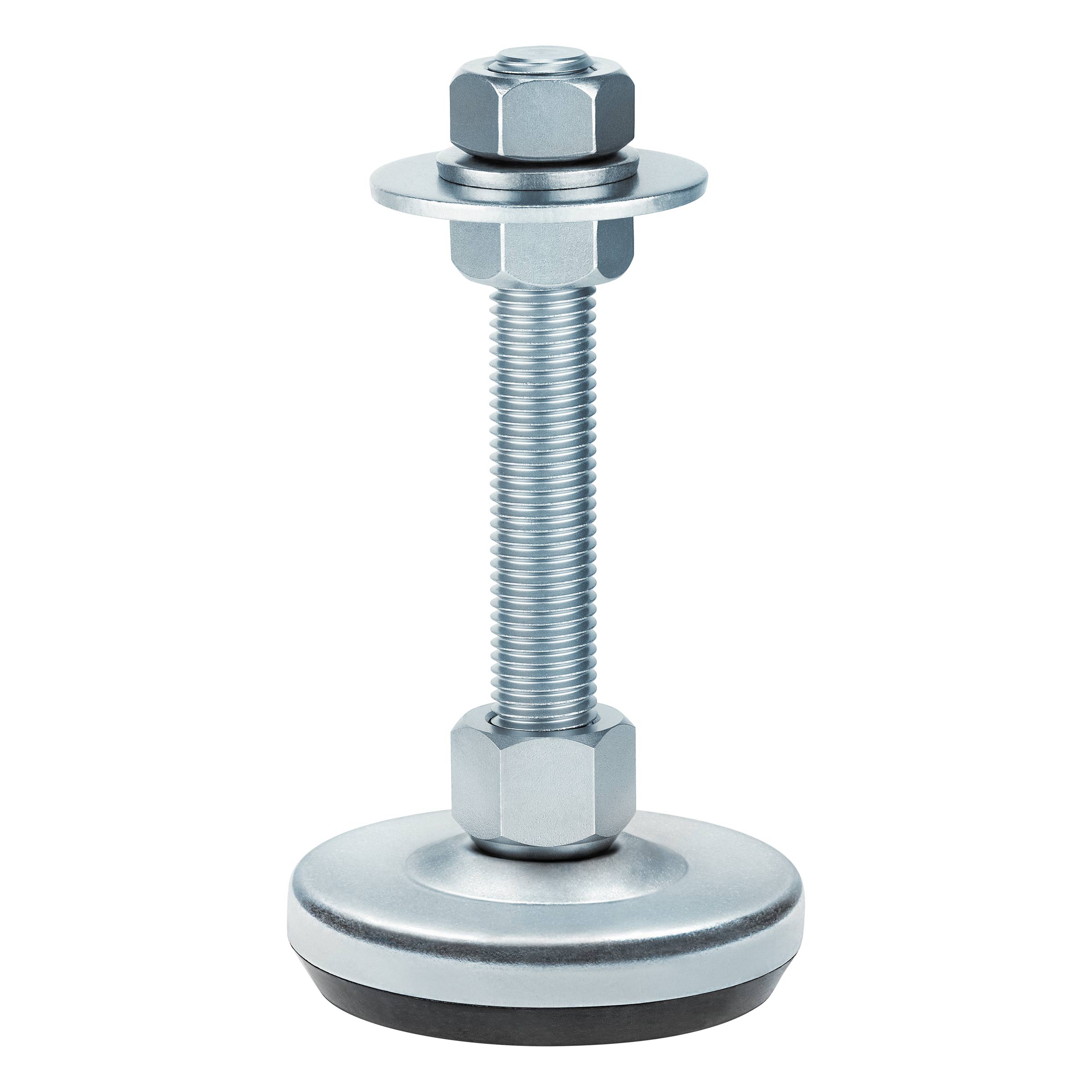

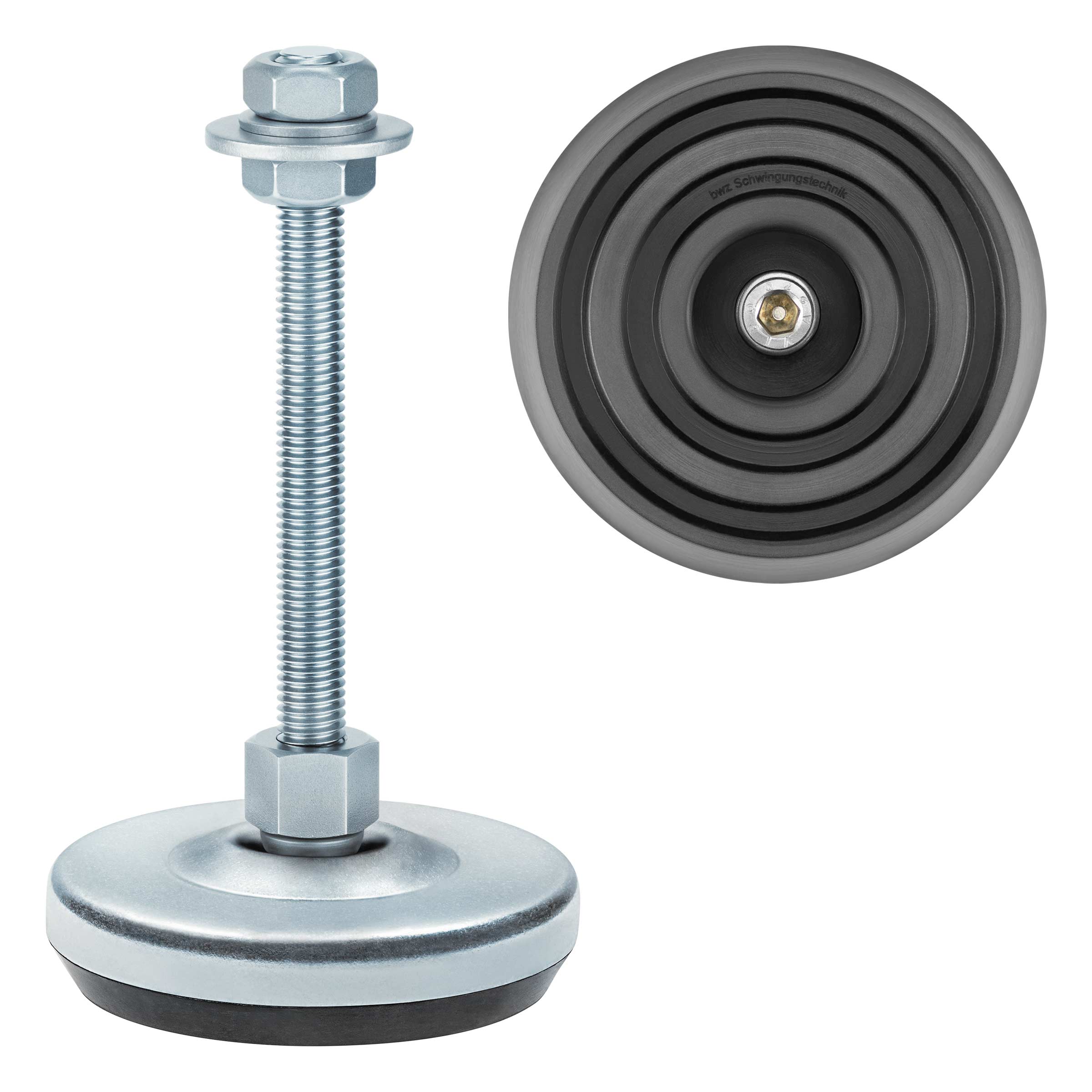

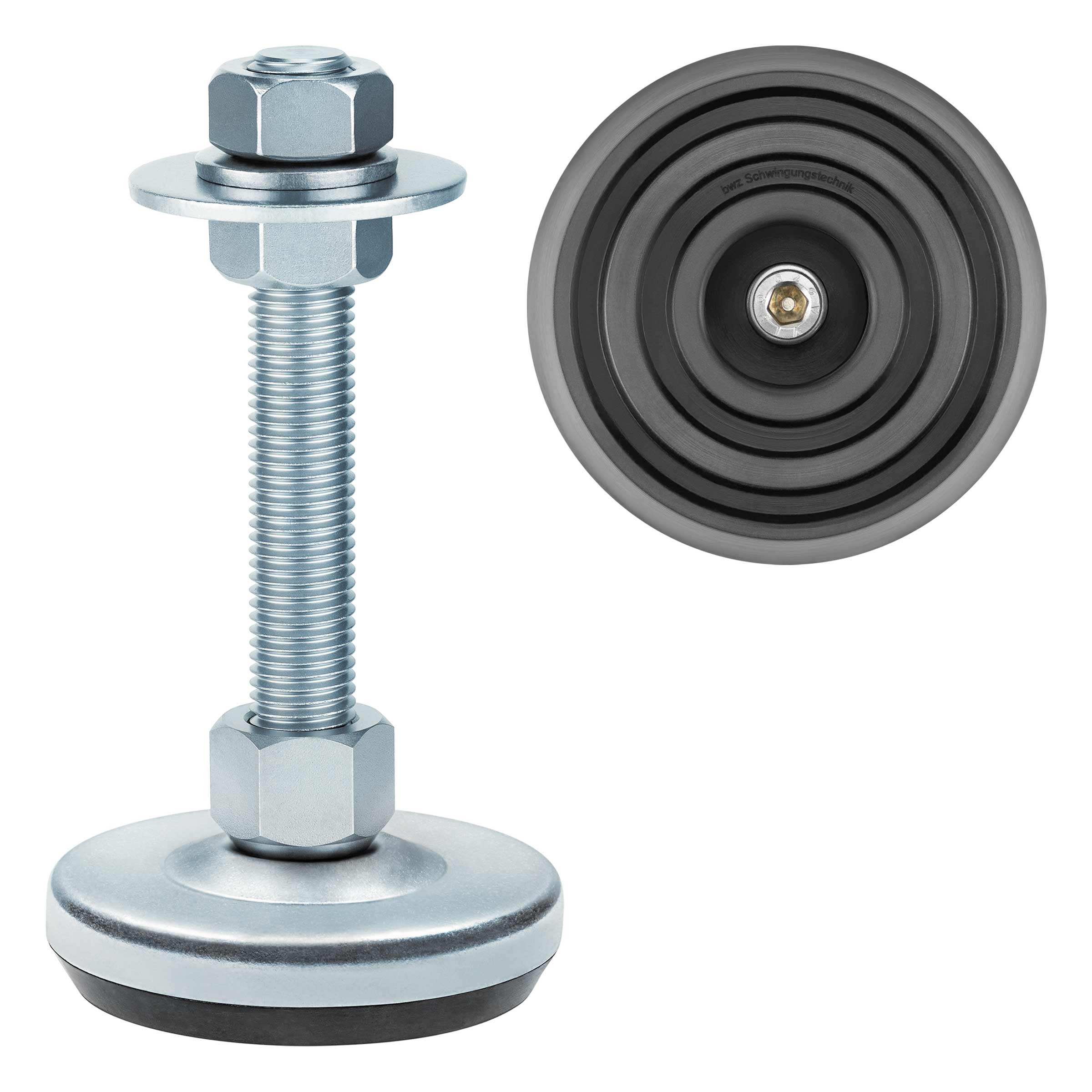

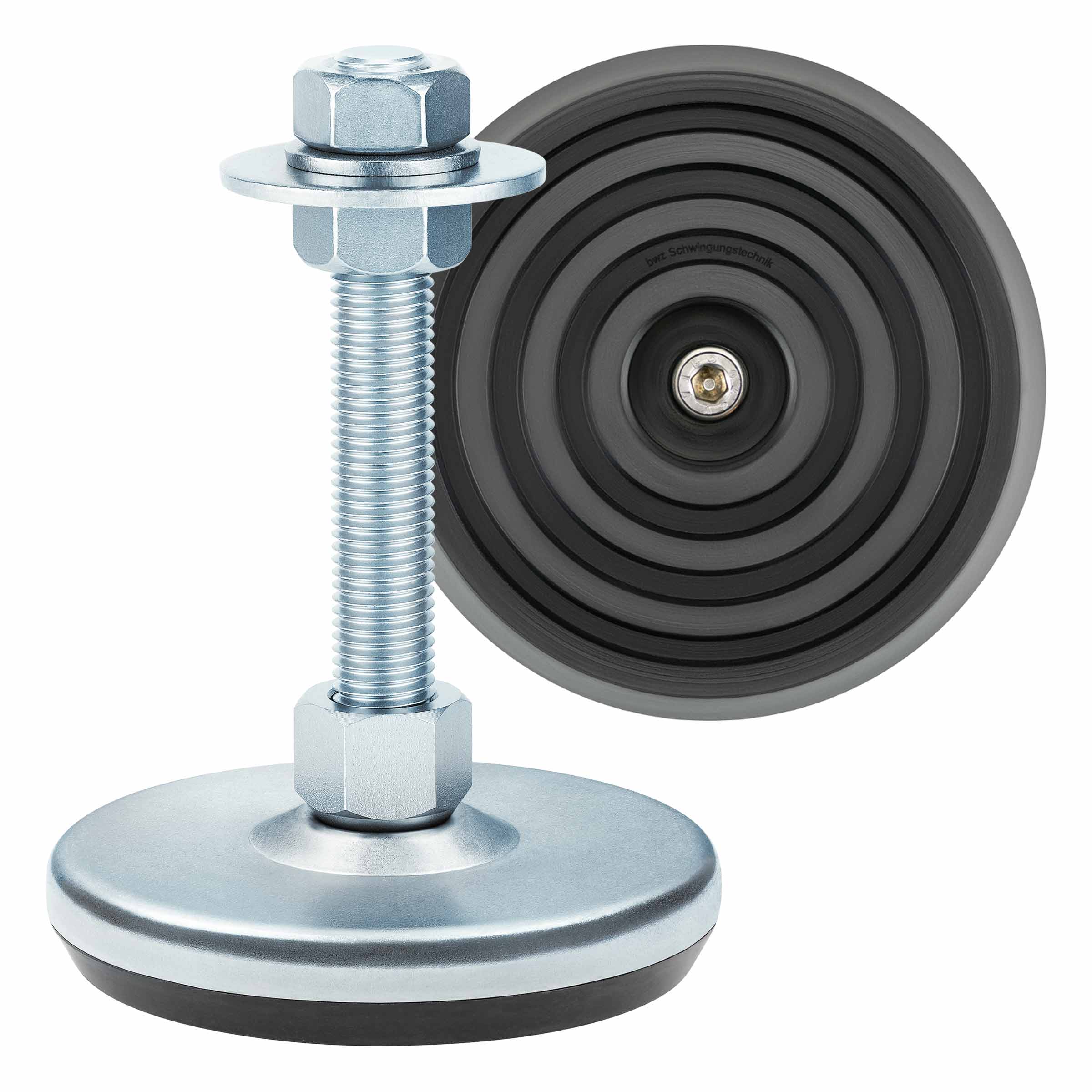

Ausführung verzinkt | Artikelnummer | Ø(mm) | M | H(mm) | L(mm) | H1(mm) | SW(mm) | Shorehärte(+/- 5) | Belastung max.(daN) |
---|---|---|---|---|---|---|---|---|---|

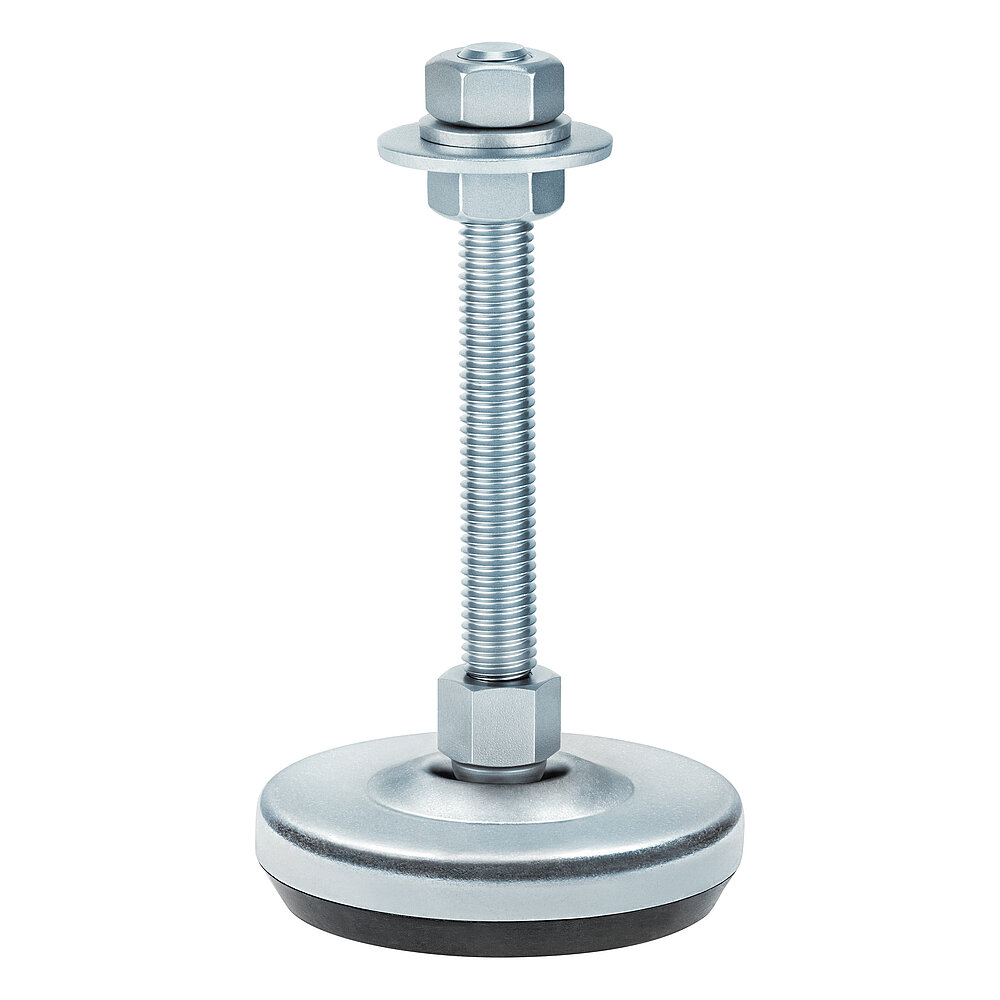

LBE7/PH/M10x50 | 2000 0100 | 76 | M 10 | 87 | 50 | 37 | 17 | 80 | 900 |

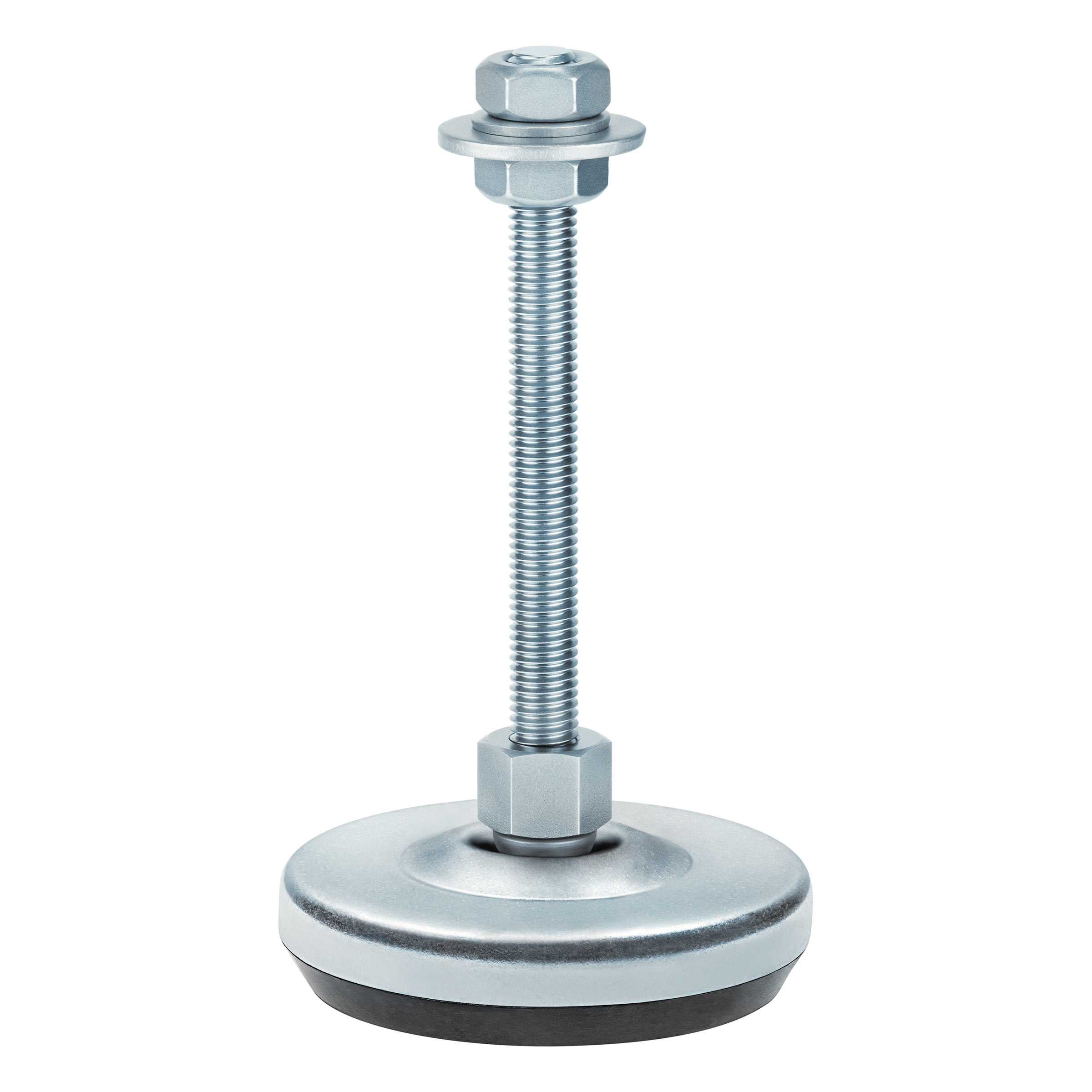

LBE7/PH/M10x100 | 2000 0102 | 76 | M 10 | 137 | 100 | 37 | 17 | 80 | 900 |
LBE7/PH/M10x150 | 2000 0104 | 76 | M 10 | 187 | 150 | 37 | 17 | 80 | 900 |
LBE7/PH/M10x200 | 2000 0106 | 76 | M 10 | 237 | 200 | 37 | 17 | 80 | 900 |
LBE7/PH/M12x50 | 2000 0109 | 76 | M 12 | 91 | 50 | 41 | 19 | 80 | 900 |

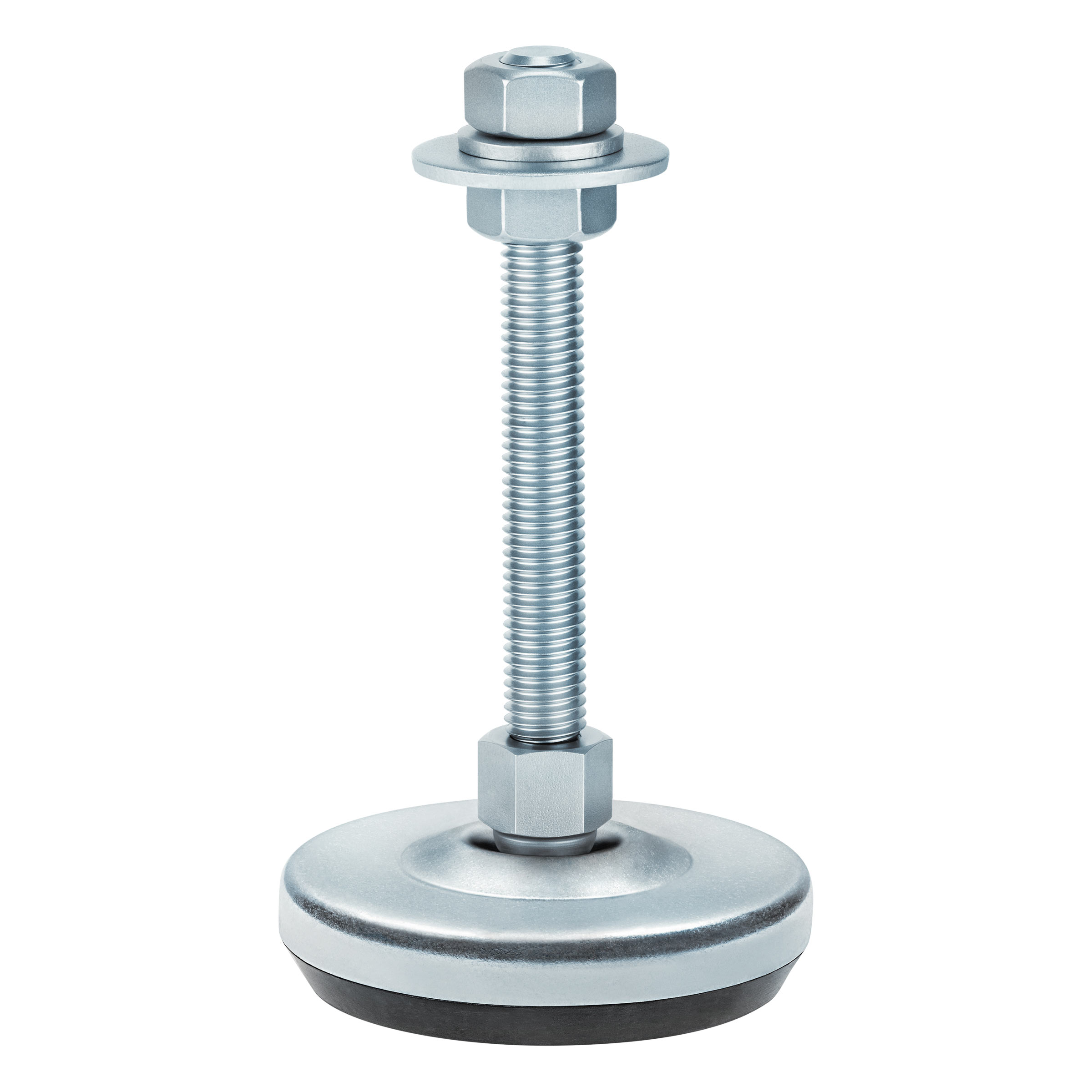

LBE7/PH/M12x100 | 2000 0111 | 76 | M 12 | 141 | 100 | 41 | 19 | 80 | 900 |
LBE7/PH/M12x150 | 2000 0113 | 76 | M 12 | 191 | 150 | 41 | 19 | 80 | 900 |
LBE7/PH/M12x200 | 2000 0115 | 76 | M 12 | 241 | 200 | 41 | 19 | 80 | 900 |
LBE7/PH/M14x100 | 2000 0120 | 76 | M 14 | 142 | 100 | 42 | 24 | 80 | 900 |
LBE7/PH/M14x150 | 2000 0122 | 76 | M 14 | 192 | 150 | 42 | 24 | 80 | 900 |
LBE7/PH/M14x200 | 2000 0124 | 76 | M 14 | 242 | 200 | 42 | 24 | 80 | 900 |
LBE7/PH/M14x250 | 2000 0125 | 76 | M 14 | 292 | 250 | 42 | 24 | 80 | 900 |
LBE7/PH/M16x100 | 2000 0129 | 76 | M 16 | 142 | 100 | 42 | 24 | 80 | 900 |
LBE7/PH/M16x150 | 2000 0131 | 76 | M 16 | 192 | 150 | 42 | 24 | 80 | 900 |
LBE7/PH/M16x200 | 2000 0133 | 76 | M 16 | 242 | 200 | 42 | 24 | 80 | 900 |
LBE7/PH/M16x250 | 2000 0134 | 76 | M 16 | 292 | 250 | 42 | 24 | 80 | 900 |
LBE7/PH/M18x100 | 2000 0390 | 76 | M 18 | 142 | 100 | 42 | 24 | 80 | 900 |
LBE7/PH/M18x150 | 2000 0391 | 76 | M 18 | 192 | 150 | 42 | 24 | 80 | 900 |
LBE7/PH/M18x200 | 2000 0392 | 76 | M 18 | 242 | 200 | 42 | 24 | 80 | 900 |
LBE7/PH/M18x250 | 2000 0393 | 76 | M 18 | 292 | 250 | 42 | 24 | 80 | 900 |
LBE7/PH/M20x100 | 2000 0138 | 76 | M 20 | 146 | 100 | 46 | 30 | 80 | 900 |
LBE7/PH/M20x150 | 2000 0140 | 76 | M 20 | 196 | 150 | 46 | 30 | 80 | 900 |
LBE7/PH/M20x200 | 2000 0142 | 76 | M 20 | 246 | 200 | 46 | 30 | 80 | 900 |
LBE7/PH/M20x250 | 2000 0143 | 76 | M 20 | 296 | 250 | 46 | 30 | 80 | 900 |
LBE7/PH/M20x300 | 2000 0144 | 76 | M 20 | 346 | 300 | 46 | 30 | 80 | 900 |
Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021), die unmontiert beigefügt sind. Die Bestückung ist optional gegen Aufpreis erhältlich.
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Gewinde | Standard-Gewindelängen L(mm) | |||||||
---|---|---|---|---|---|---|---|---|
M 8 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 10 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 12 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 14 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 16 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 18 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 20 | *50 | 100 | 150 | 200 | 250 | 300 | ||
M 24 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 24x1,5 | * | * | * | * | * | * | ||
M 30 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 30x1,5 | * | * | * | * | * | * |
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.
* auf Anfrage
Angaben zu Materialien und Toleranzen

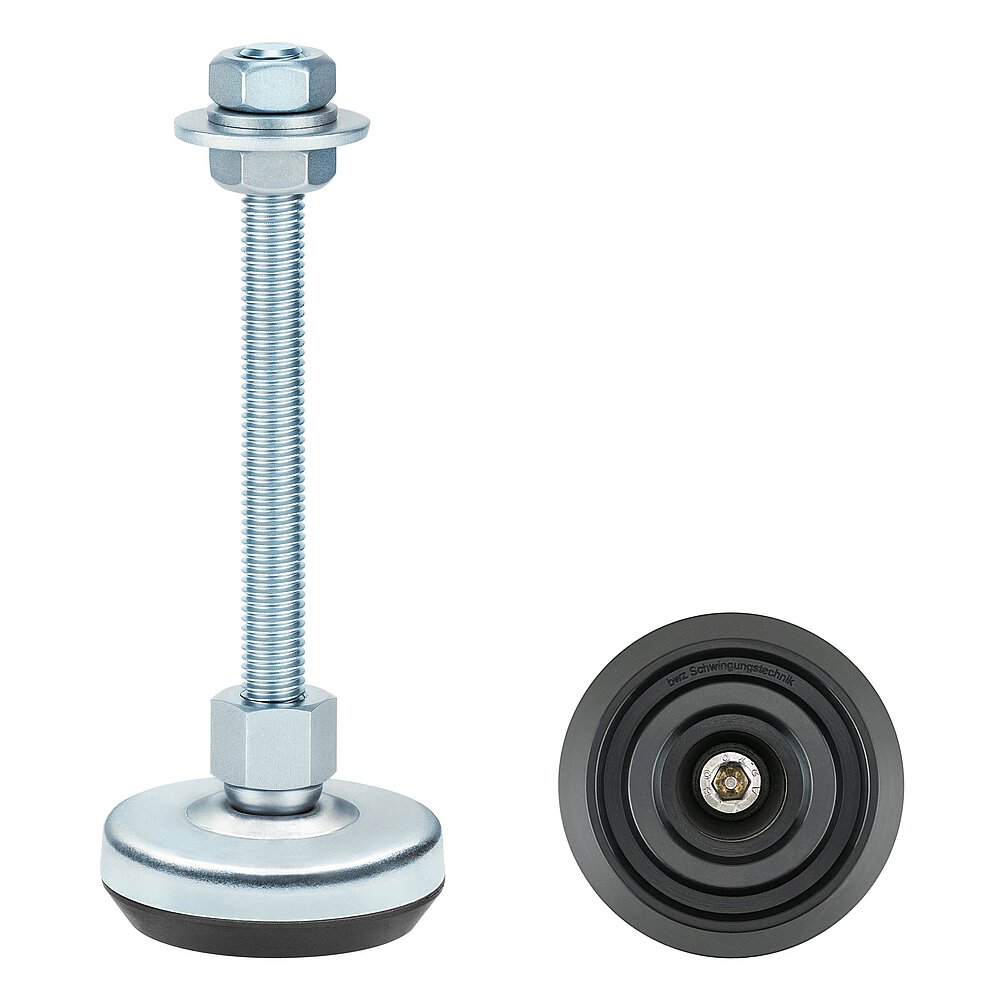

Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm
Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2
Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/- Edelstahl 1.4305

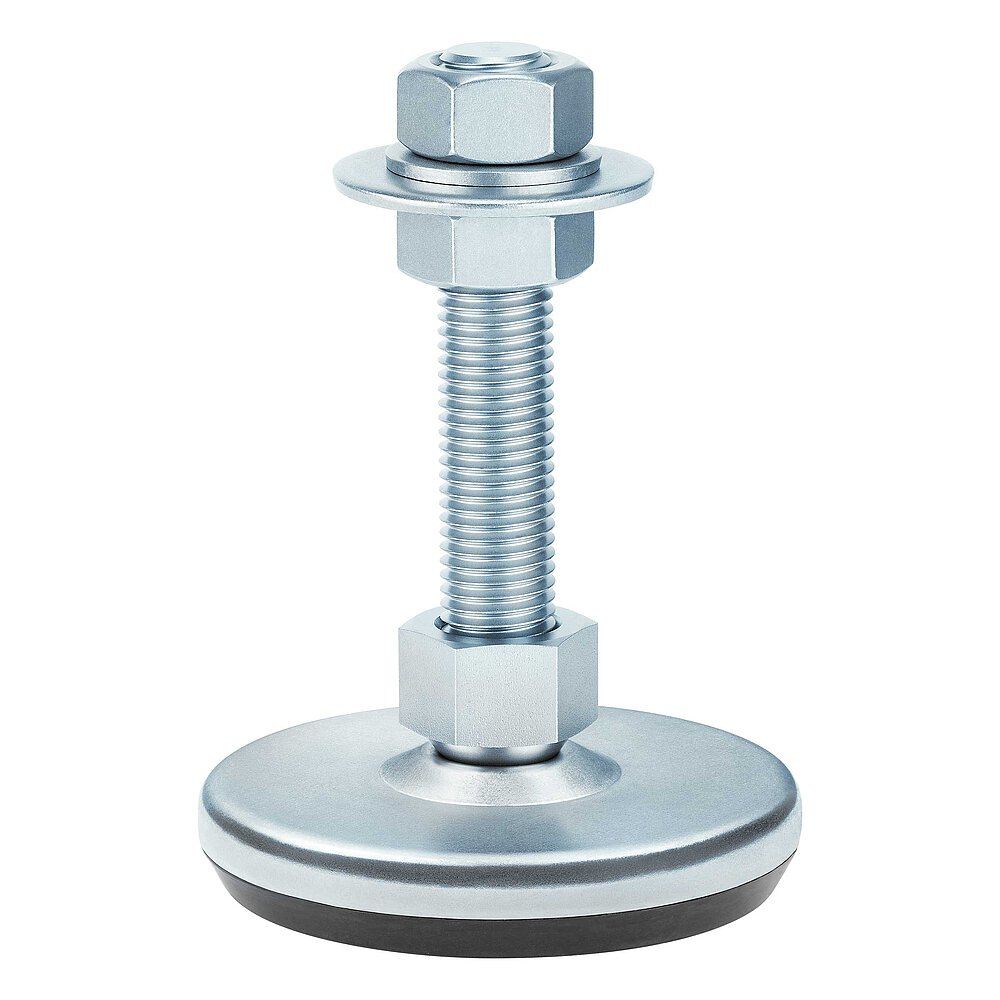

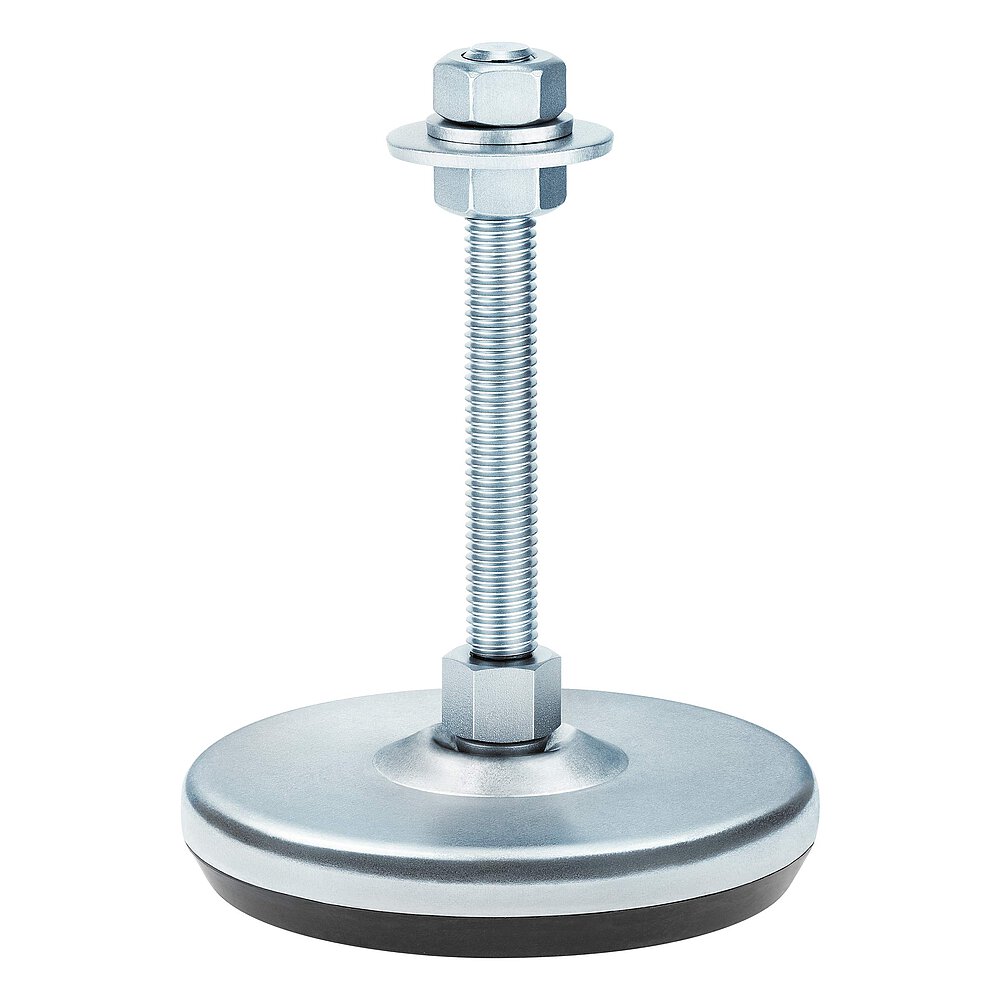

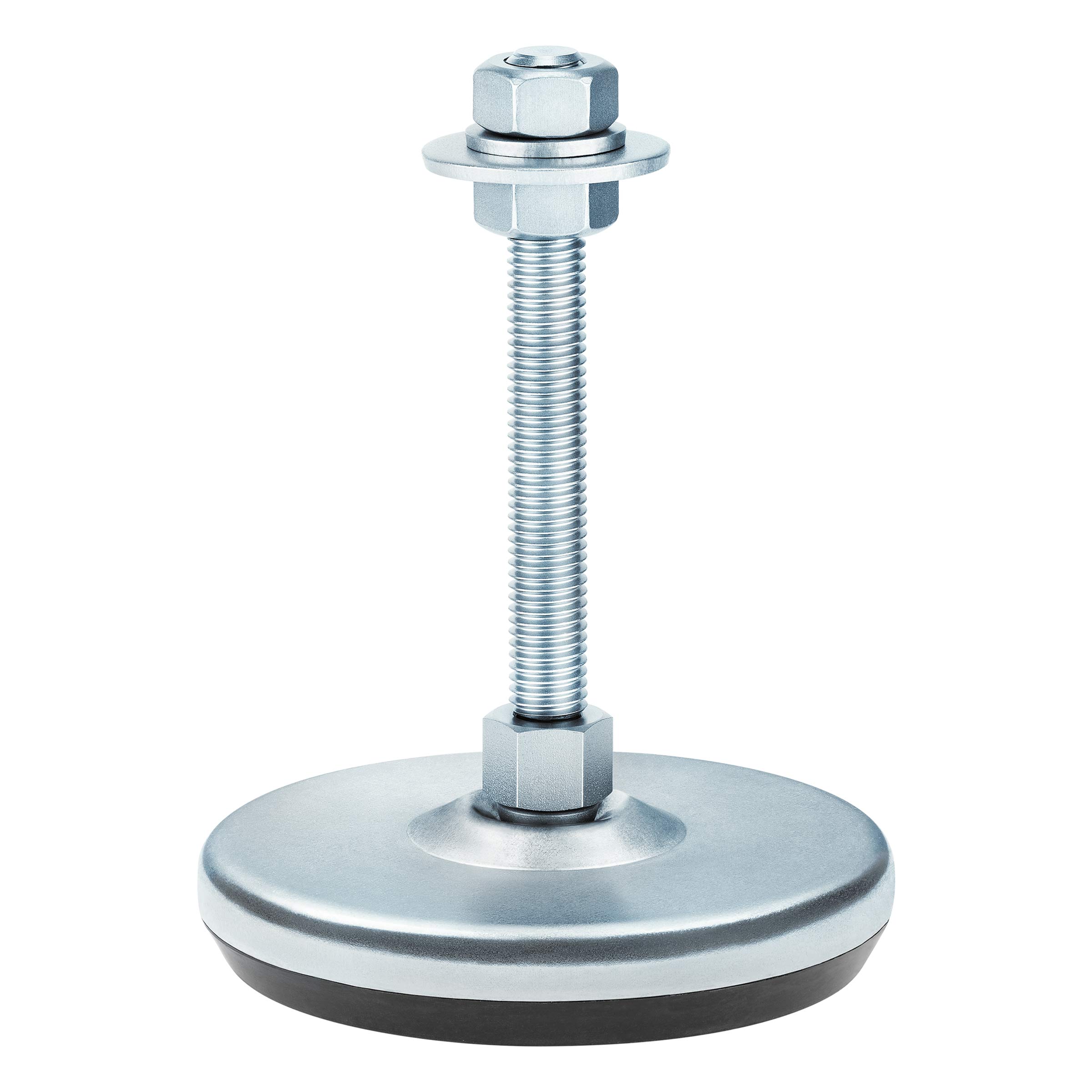

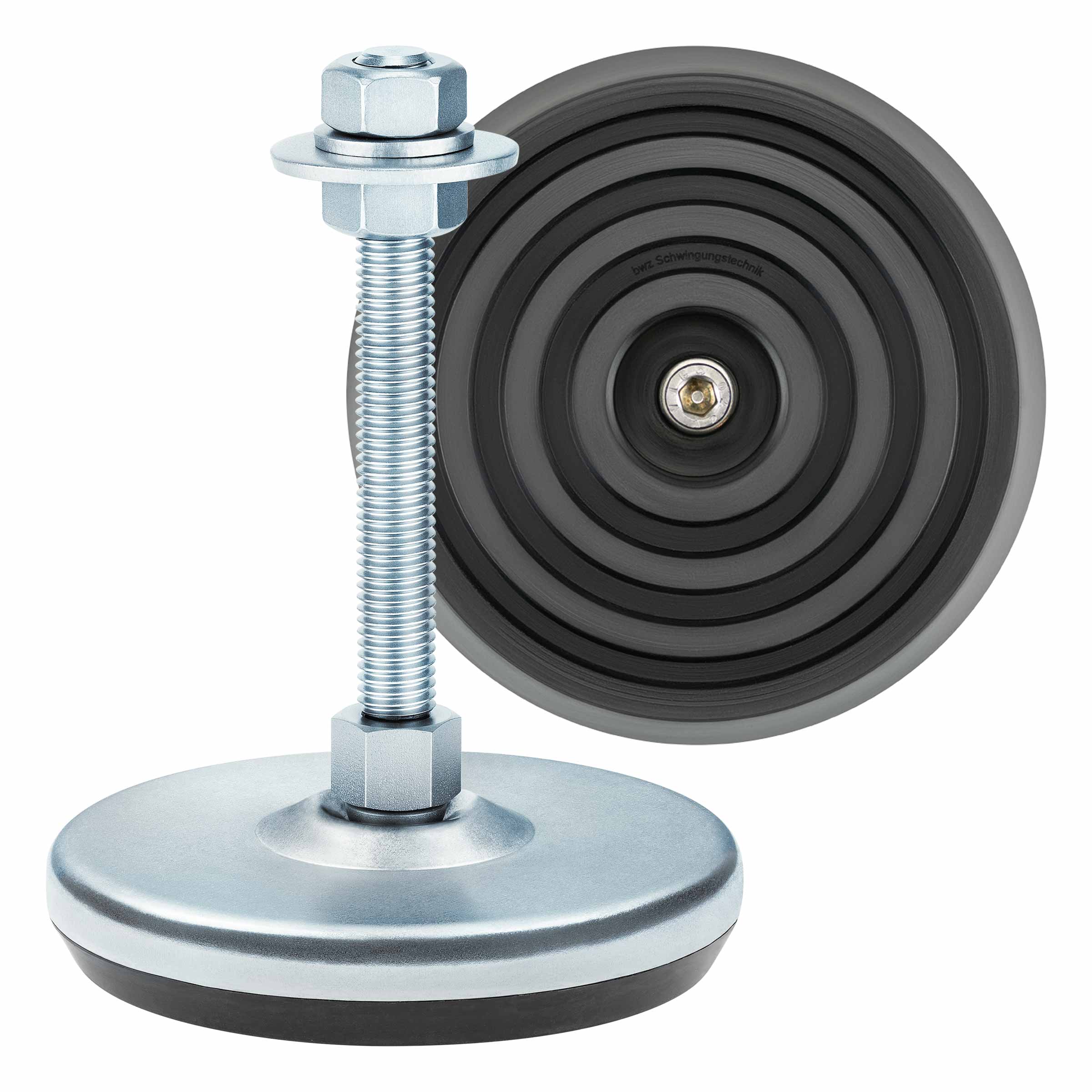

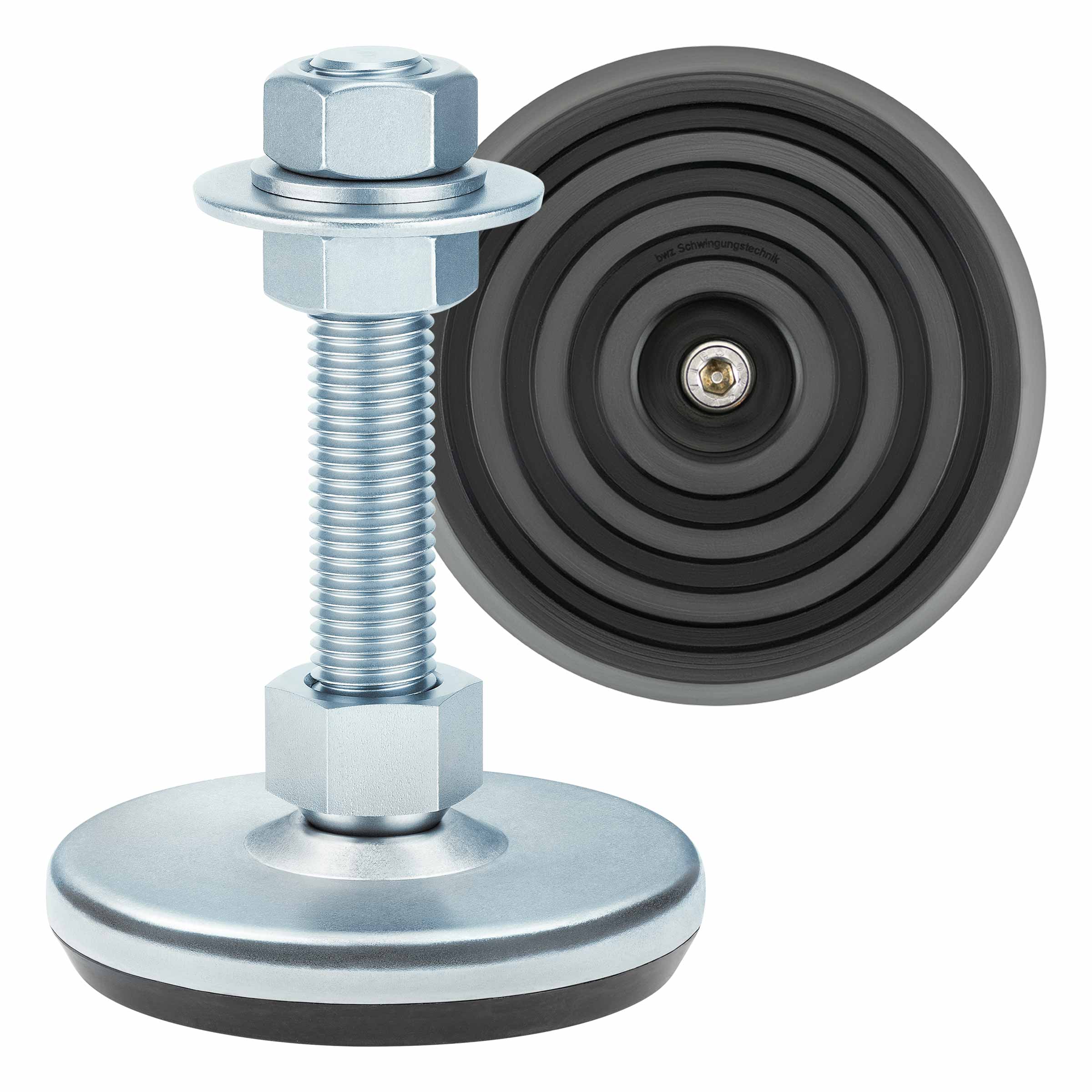

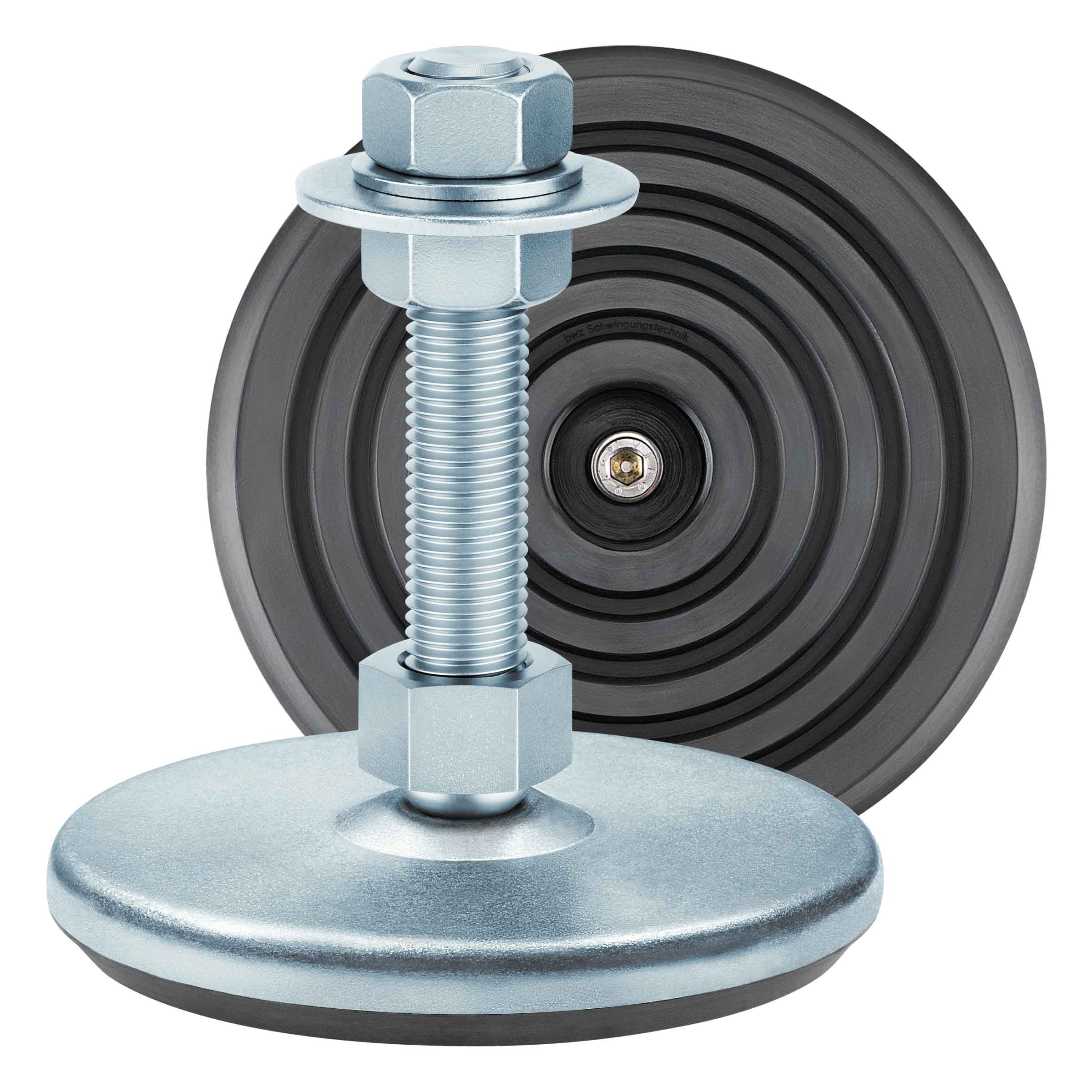

Ausführung verzinkt | Artikelnummer | Ø(mm) | M | H(mm) | L(mm) | H1(mm) | SW(mm) | Shorehärte(+/- 5) | Belastung max.(daN) |
---|---|---|---|---|---|---|---|---|---|
LBE10/PH/M12x50 | 2000 0199 | 105 | M 12 | 90 | 50 | 40 | 19 | 80 | 1200 |
LBE10/PH/M12x100 | 2000 0201 | 105 | M 12 | 140 | 100 | 40 | 19 | 80 | 1200 |
LBE10/PH/M12x150 | 2000 0203 | 105 | M 12 | 190 | 150 | 40 | 19 | 80 | 1200 |
LBE10/PH/M12x200 | 2000 0205 | 105 | M 12 | 240 | 200 | 40 | 19 | 80 | 1200 |
LBE10/PH/M14x100 | 2000 0210 | 105 | M 14 | 141 | 100 | 41 | 24 | 80 | 1200 |
LBE10/PH/M14x150 | 2000 0212 | 105 | M 14 | 191 | 150 | 41 | 24 | 80 | 1200 |
LBE10/PH/M14x200 | 2000 0214 | 105 | M 14 | 241 | 200 | 41 | 24 | 80 | 1200 |
LBE10/PH/M14x250 | 2000 0215 | 105 | M 14 | 291 | 250 | 41 | 24 | 80 | 1200 |

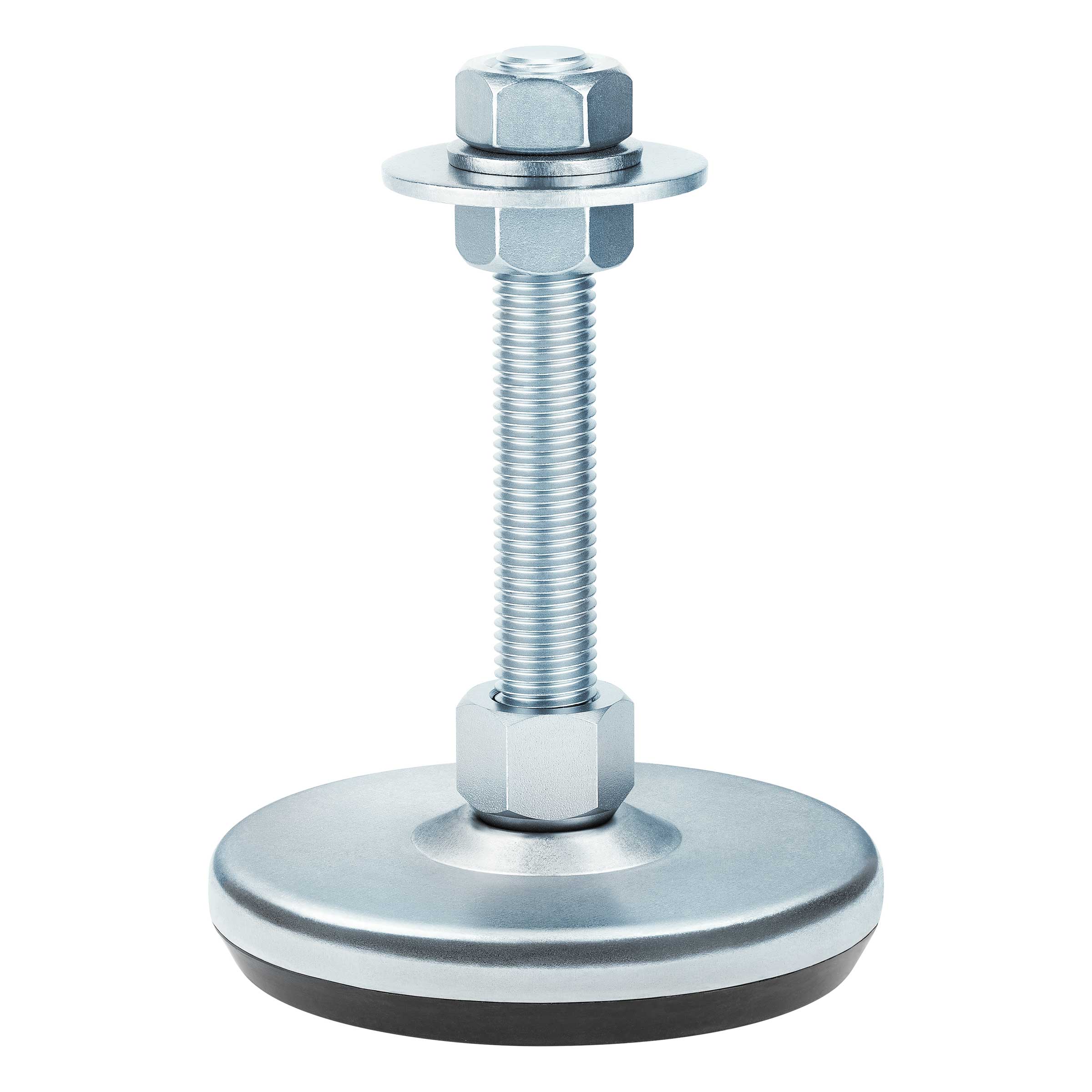

LBE10/PH/M16x100 | 2000 0219 | 105 | M 16 | 141 | 100 | 41 | 24 | 80 | 1200 |
LBE10/PH/M16x150 | 2000 0221 | 105 | M 16 | 191 | 150 | 41 | 24 | 80 | 1200 |
LBE10/PH/M16x200 | 2000 0223 | 105 | M 16 | 241 | 200 | 41 | 24 | 80 | 1200 |
LBE10/PH/M16x250 | 2000 0224 | 105 | M 16 | 291 | 250 | 41 | 24 | 80 | 1200 |
LBE10/PH/M18x100 | 2000 0394 | 105 | M 18 | 141 | 100 | 41 | 24 | 80 | 1200 |
LBE10/PH/M18x150 | 2000 0395 | 105 | M 18 | 191 | 150 | 41 | 24 | 80 | 1200 |
LBE10/PH/M18x200 | 2000 0396 | 105 | M 18 | 241 | 200 | 41 | 24 | 80 | 1200 |
LBE10/PH/M18x250 | 2000 0397 | 105 | M 18 | 291 | 250 | 41 | 24 | 80 | 1200 |

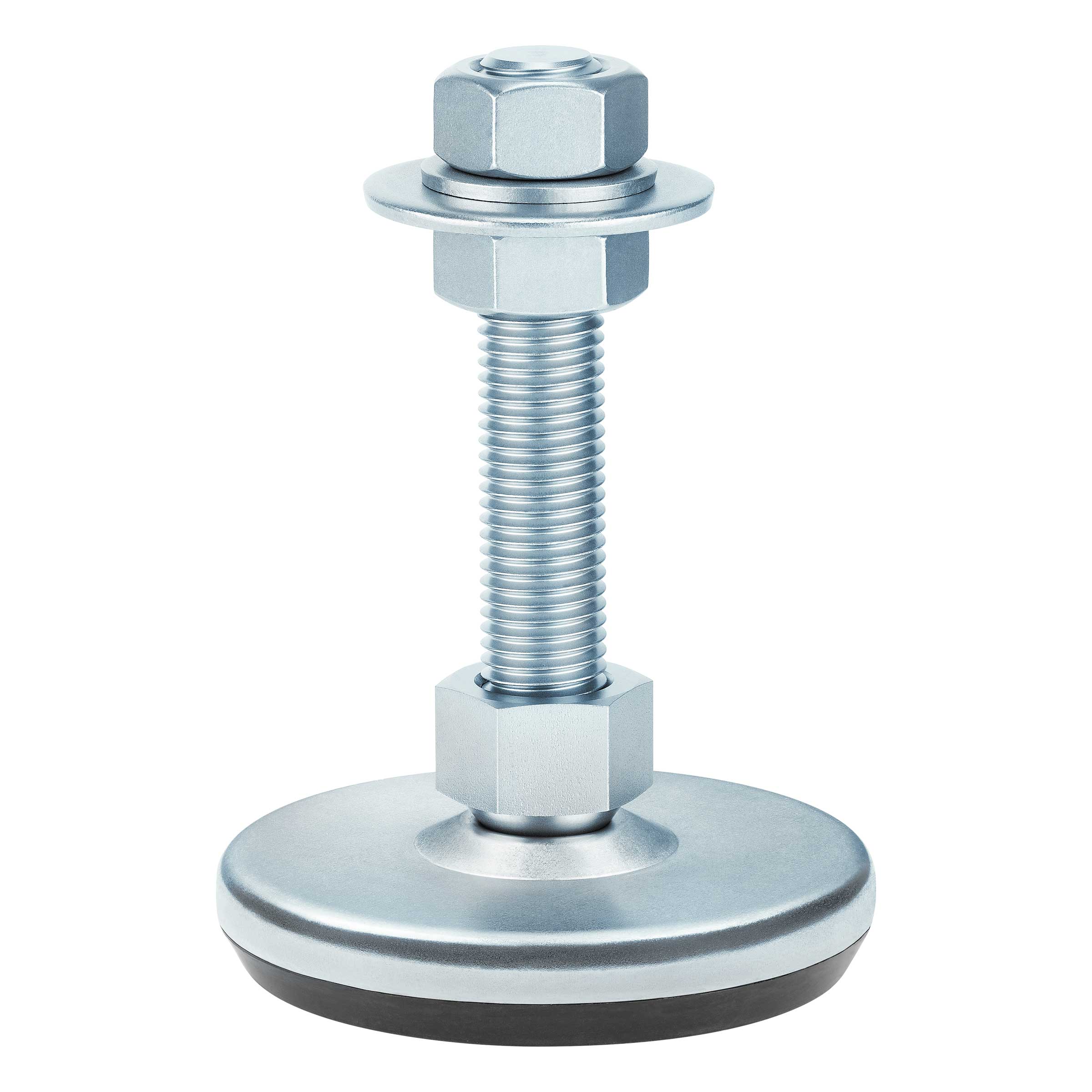

LBE10/PH/M20x100 | 2000 0228 | 105 | M 20 | 145 | 100 | 45 | 30 | 80 | 1200 |
LBE10/PH/M20x150 | 2000 0230 | 105 | M 20 | 195 | 150 | 45 | 30 | 80 | 1200 |
LBE10/PH/M20x200 | 2000 0232 | 105 | M 20 | 245 | 200 | 45 | 30 | 80 | 1200 |
LBE10/PH/M20x250 | 2000 0233 | 105 | M 20 | 295 | 250 | 45 | 30 | 80 | 1200 |
LBE10/PH/M24x150 | 2000 0239 | 105 | M 24 | 195 | 150 | 45 | 30 | 80 | 1200 |
LBE10/PH/M24x200 | 2000 0241 | 105 | M 24 | 245 | 200 | 45 | 30 | 80 | 1200 |
LBE10/PH/M24x250 | 2000 0242 | 105 | M 24 | 295 | 250 | 45 | 30 | 80 | 1200 |
LBE10/PH/M24x300 | 2000 0243 | 105 | M 24 | 345 | 300 | 45 | 30 | 80 | 1200 |
Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021 - ab M24: 2 x DIN 125 ), die unmontiert beigefügt sind. Die Bestückung ist optional gegen Aufpreis erhältlich.
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Gewinde | Standard-Gewindelängen L(mm) | |||||||
---|---|---|---|---|---|---|---|---|
M 8 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 10 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 12 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 14 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 16 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 18 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 20 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 24 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 24x1,5 | * | * | * | * | * | * | ||
M 30 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 30x1,5 | * | * | * | * | * | * |
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.
* auf Anfrage
Angaben zu Materialien und Toleranzen
Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm
Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2
Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/- Edelstahl 1.4305

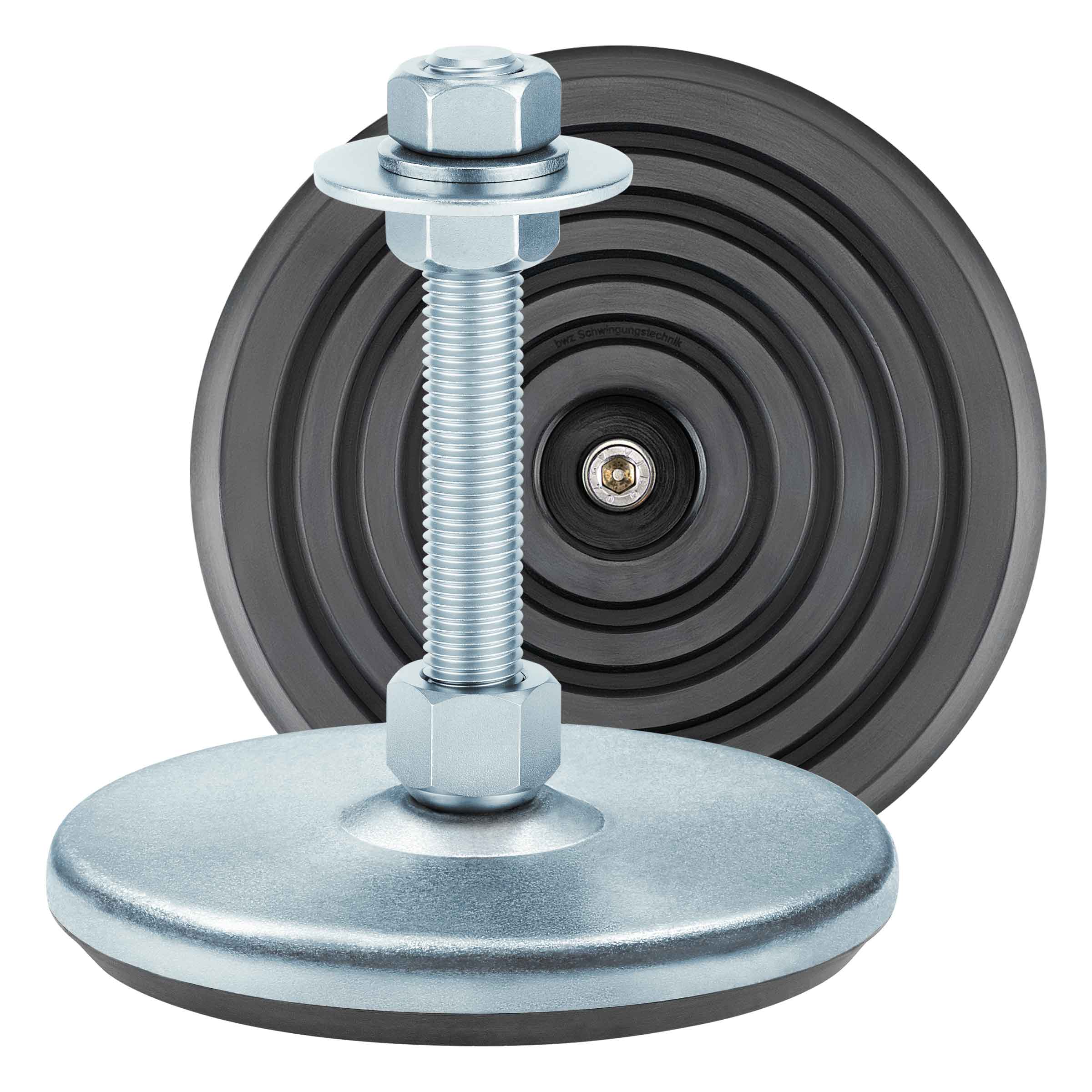

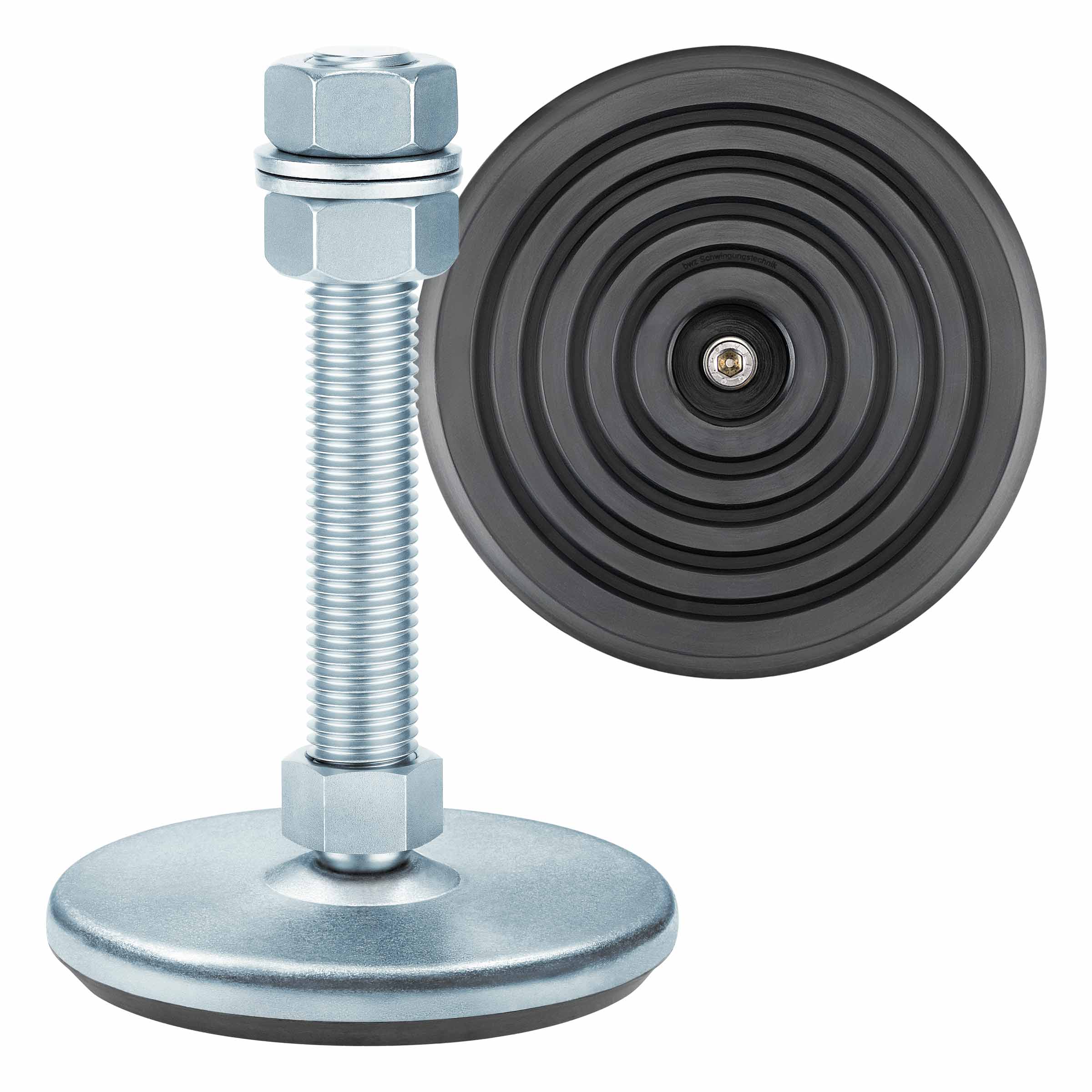

Ausführung verzinkt | Artikelnummer | Ø(mm) | M | H(mm) | L(mm) | H1(mm) | SW(mm) | Shorehärte(+/- 5) | Belastung max.(daN) |
---|---|---|---|---|---|---|---|---|---|
LBE13/PH/M14x100 | 2000 0300 | 135 | M 14 | 143 | 100 | 43 | 24 | 80 | 1500 |
LBE13/PH/M14x150 | 2000 0302 | 135 | M 14 | 193 | 150 | 43 | 24 | 80 | 1500 |
LBE13/PH/M14x200 | 2000 0304 | 135 | M 14 | 243 | 200 | 43 | 24 | 80 | 1500 |
LBE13/PH/M14x250 | 2000 0305 | 135 | M 14 | 293 | 250 | 43 | 24 | 80 | 1500 |

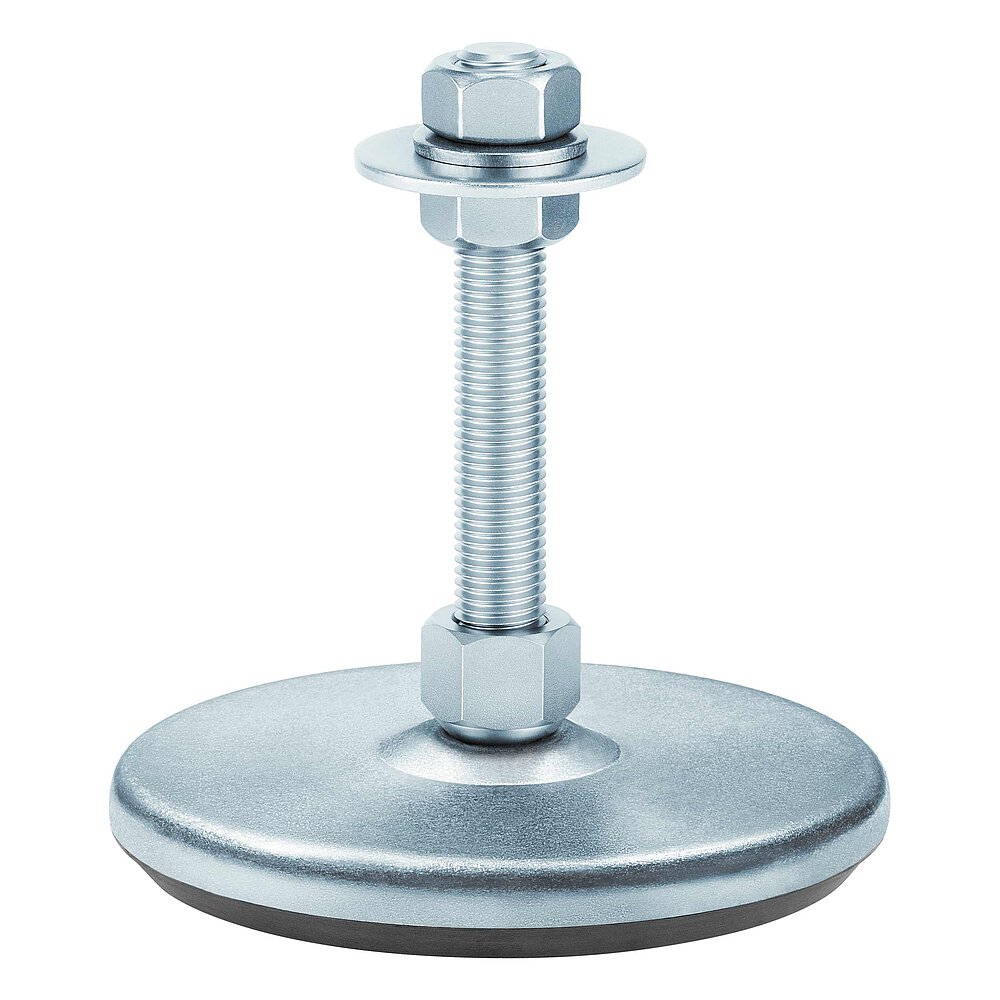

LBE13/PH/M16x100 | 2000 0309 | 135 | M 16 | 143 | 100 | 43 | 24 | 80 | 1500 |
LBE13/PH/M16x150 | 2000 0311 | 135 | M 16 | 193 | 150 | 43 | 24 | 80 | 1500 |
LBE13/PH/M16x200 | 2000 0313 | 135 | M 16 | 243 | 200 | 43 | 24 | 80 | 1500 |
LBE13/PH/M16x250 | 2000 0314 | 135 | M 16 | 293 | 250 | 43 | 24 | 80 | 1500 |
LBE13/PH/M18x100 | 2000 0398 | 135 | M 18 | 143 | 100 | 43 | 24 | 80 | 1500 |
LBE13/PH/M18x150 | 2000 0399 | 135 | M 18 | 193 | 150 | 43 | 24 | 80 | 1500 |
LBE13/PH/M18x200 | 2000 0400 | 135 | M 18 | 243 | 200 | 43 | 24 | 80 | 1500 |
LBE13/PH/M18x250 | 2000 0401 | 135 | M 18 | 293 | 250 | 43 | 24 | 80 | 1500 |

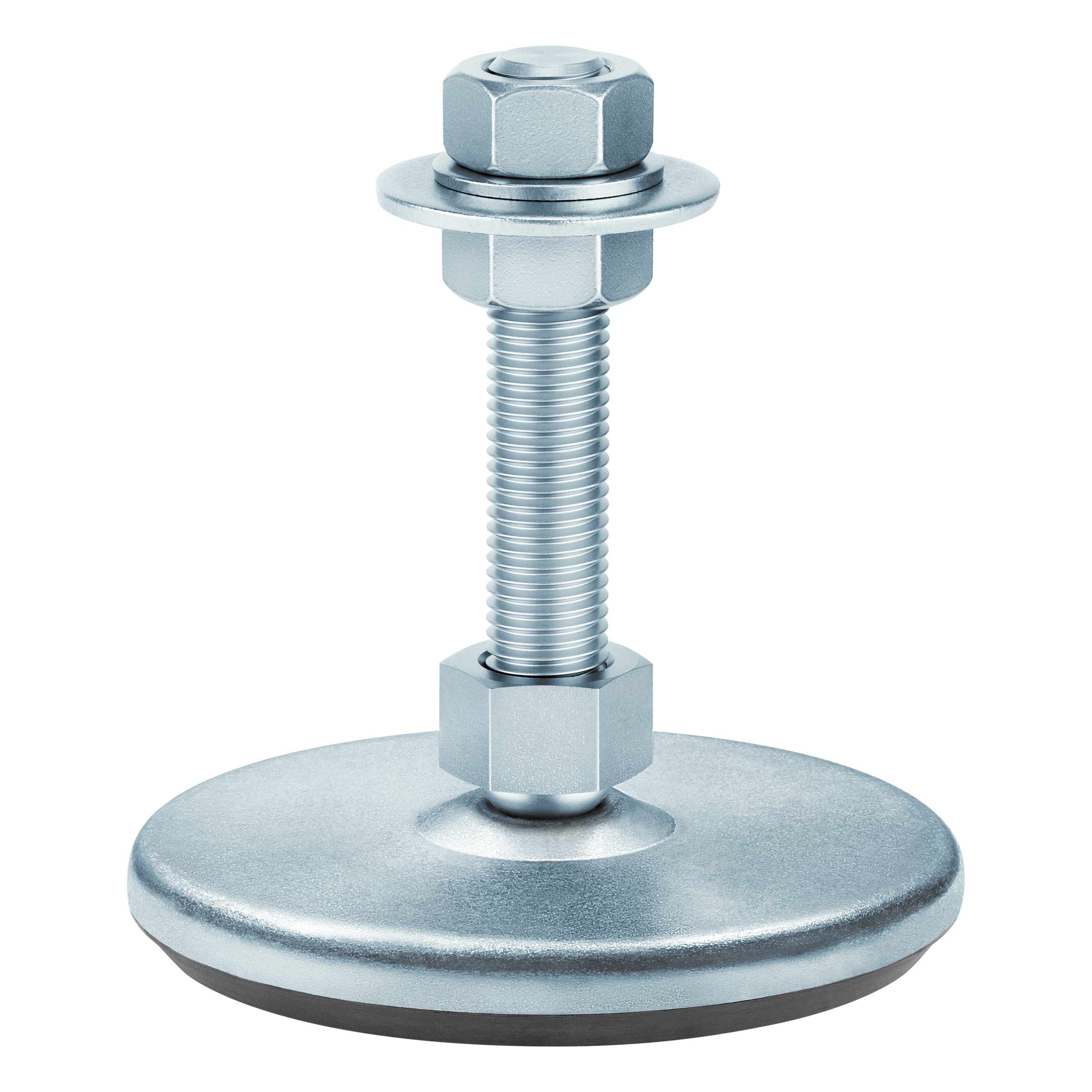

LBE13/PH/M20x100 | 2000 0318 | 135 | M 20 | 147 | 100 | 47 | 30 | 80 | 1500 |
LBE13/PH/M20x150 | 2000 0320 | 135 | M 20 | 197 | 150 | 47 | 30 | 80 | 1500 |
LBE13/PH/M20x200 | 2000 0322 | 135 | M 20 | 247 | 200 | 47 | 30 | 80 | 1500 |
LBE13/PH/M20x250 | 2000 0323 | 135 | M 20 | 297 | 250 | 47 | 30 | 80 | 1500 |

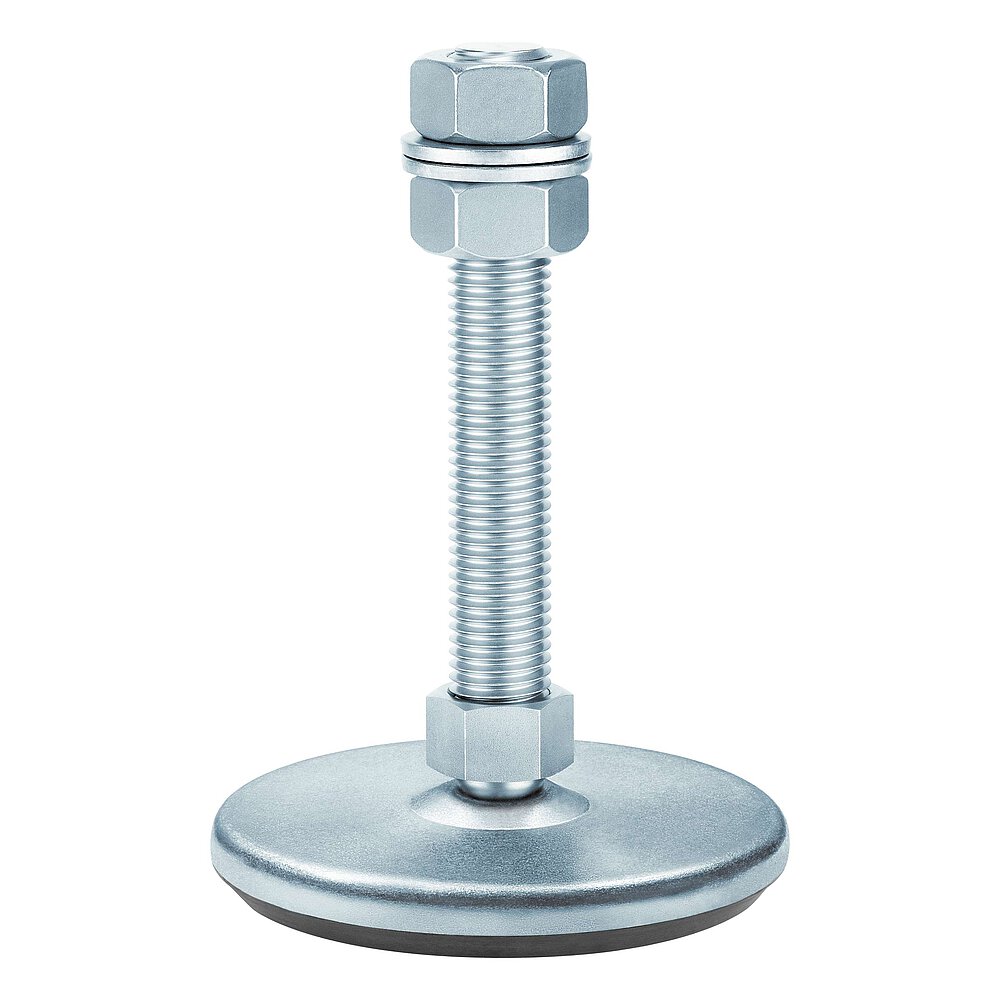

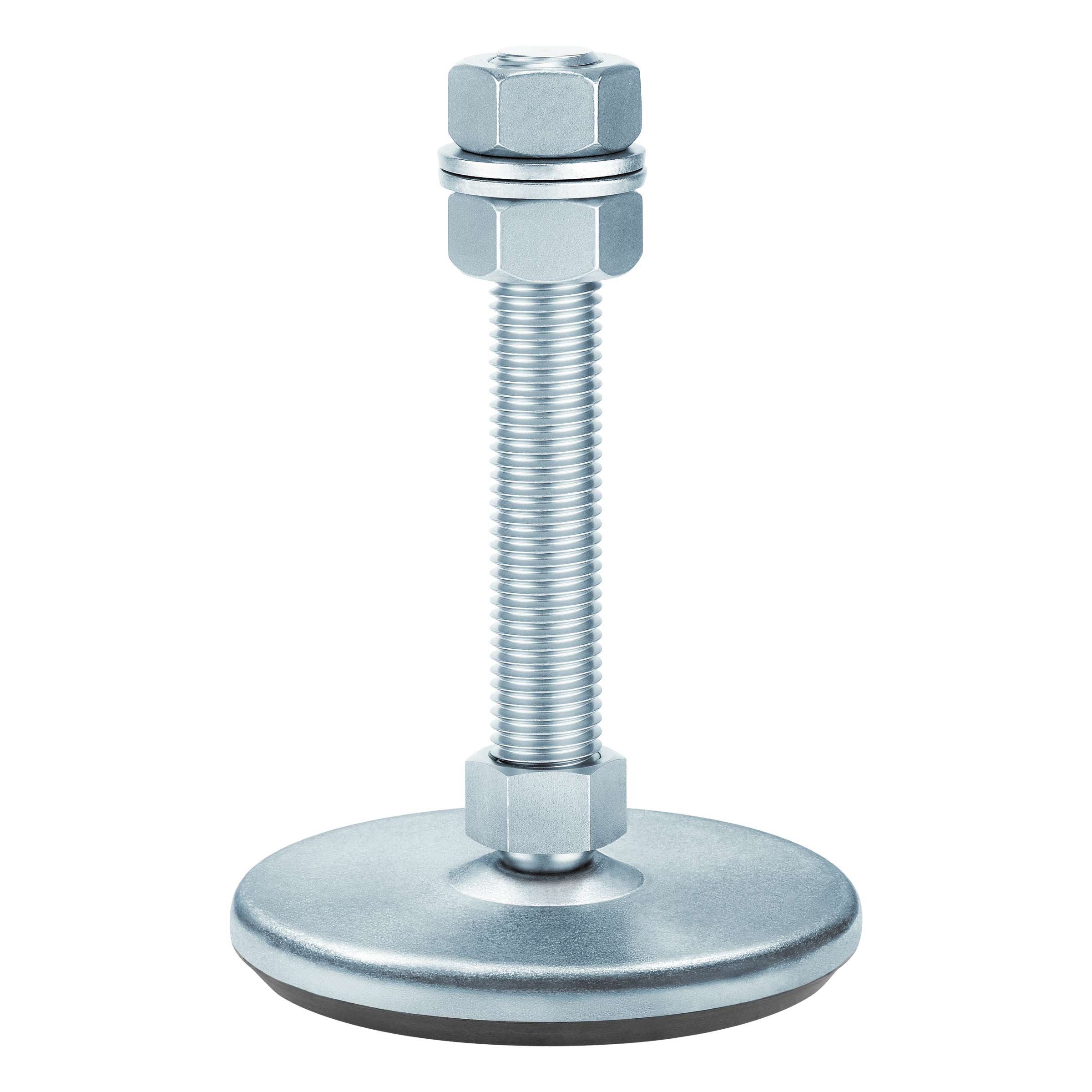

LBE13/PH/M24x150 | 2000 0329 | 135 | M 24 | 197 | 150 | 47 | 30 | 80 | 1500 |
LBE13/PH/M24x200 | 2000 0331 | 135 | M 24 | 247 | 200 | 47 | 30 | 80 | 1500 |
LBE13/PH/M24x250 | 2000 0332 | 135 | M 24 | 297 | 250 | 47 | 30 | 80 | 1500 |
LBE13/PH/M24x300 | 2000 0333 | 135 | M 24 | 347 | 300 | 47 | 30 | 80 | 1500 |
LBE13/PH/M30x150 | 2000 0347 | 135 | M 30 | 202 | 150 | 52 | 36 | 80 | 1500 |
LBE13/PH/M30x200 | 2000 0349 | 135 | M 30 | 252 | 200 | 52 | 36 | 80 | 1500 |
LBE13/PH/M30x250 | 2000 0350 | 135 | M 30 | 302 | 250 | 52 | 36 | 80 | 1500 |
LBE13/PH/M30x300 | 2000 0351 | 135 | M 30 | 352 | 300 | 52 | 36 | 80 | 1500 |
Inkl. 2 Muttern DIN 934 und 2 Unterlegscheiben (1 x DIN 125 und 1 x DIN 9021 - ab M24: 2 x DIN 125), die unmontiert beigefügt sind. Die Bestückung ist optional gegen Aufpreis erhältlich.
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Gewinde | Standard-Gewindelängen L(mm) | |||||||
---|---|---|---|---|---|---|---|---|
M 8 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 10 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 12 | 50 | 100 | 150 | 200 | *250 | *300 | ||
M 14 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 16 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 18 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 20 | *50 | 100 | 150 | 200 | 250 | *300 | ||
M 24 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 24x1,5 | * | * | * | * | * | * | ||
M 30 | *50 | *100 | 150 | 200 | 250 | 300 | ||
M 30x1,5 | * | * | * | * | * | * |
Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.
Weitere Gewindestärken, Sonder- und Zwischenlängen sowie weitere metrische Feingewinde optional möglich.
* auf Anfrage
Angaben zu Materialien und Toleranzen
Elastomere:
Shore-Härte A Messung nach DIN 53505 bzw. DIN ISO 7619-1
Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
Werkstoffe: NBR XX° ±5 Shore A, Maßtoleranz ±1 mm
Gewindestifte / Nivellierschrauben:
Nach DIN 976 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2
Fertigungsteile aus Sechskantmaterialien:
Nach EN 10277/10278 -/- Bearbeitungstoleranz nach ISO 2768-mk
Werkstoffe: Stahl blank 11SMn30+C -/- Edelstahl 1.4305
bwz Schwingungstechnik GmbH
Felix-Wankel-Strasse 31
D-73760 Ostfildern/Nellingen
Tel: +49 711 / 340 179 0
Fax: +49 711 / 340 179 79
bwz Schwingungstechnik GmbH
Felix-Wankel-Strasse 31
D-73760 Ostfildern/Nellingen
Tel: +49 711 / 340 179 0
Fax: +49 711 / 340 179 79
