• Gelenkfüße zur Nivellierung
    mit großzügiger Kugelpendelung ( ca. 15 ° )
  • Materialien
    Schraube und Kugelpendelung aus Edelstahl
    Korpus aus verstärktem Polyamid
    Elastomer NBR
  • Optional
    Scheiben und Muttern
    fertig kommissionierte Sets nach Kundenvorgabe

Ausführung EdelstahlArtikelnummerØ(mm)MSW(mm)H(mm)L(mm)H1(mm)*Shorehärte(+/- 5)Belastung max.(daN)
K10/M16x100/NBR70119003 0007100M16241511005170800
K10/M16x150/NBR70119003 0050100M16242011505170800
K10/M16x200/NBR70119003 0051100M16242512005170800
K10/M16x250/NBR70119003 0052100M16243012505170800

K10/M20x100/NBR70119003 0008100M20241511005170800
K10/M20x150/NBR70119003 0053100M20242011505170800
K10/M20x200/NBR70119003 0054100M20242512005170800
K10/M20x250/NBR70119003 0055100M20243012505170800
K10/M20x300/NBR70119003 0072100M20243513005170800

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

*Andere Shorehärten und Elastomerdicken auf Anfrage.

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

Ausführung EdelstahlArtikelnummerØ(mm)MSW(mm)H(mm)L(mm)H1(mm)Befestigungsbohrungen(Ø mm)*Shorehärte(+/- 5)Belastung max.(daN)
K10/B/M16x100/NBR70119003 0013100M1624151100511370800
K10/B/M16x150/NBR70119003 0056100M1624201150511370800
K10/B/M16x200/NBR70119003 0057100M1624251200511370800
K10/B/M16x250/NBR70119003 0058100M1624301250511370800

K10/B/M20x100/NBR70119003 0014100M2024151100511370800
K10/B/M20x150/NBR70119003 0024100M2024201150511370800
K10/B/M20x200/NBR70119003 0059100M2024251200511370800
K10/B/M20x250/NBR70119003 0060100M2024301250511370800
K10/B/M20x300/NBR70119003 0073100M2024351300511370800

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

*Andere Shorehärten und Elastomerdicken auf Anfrage.

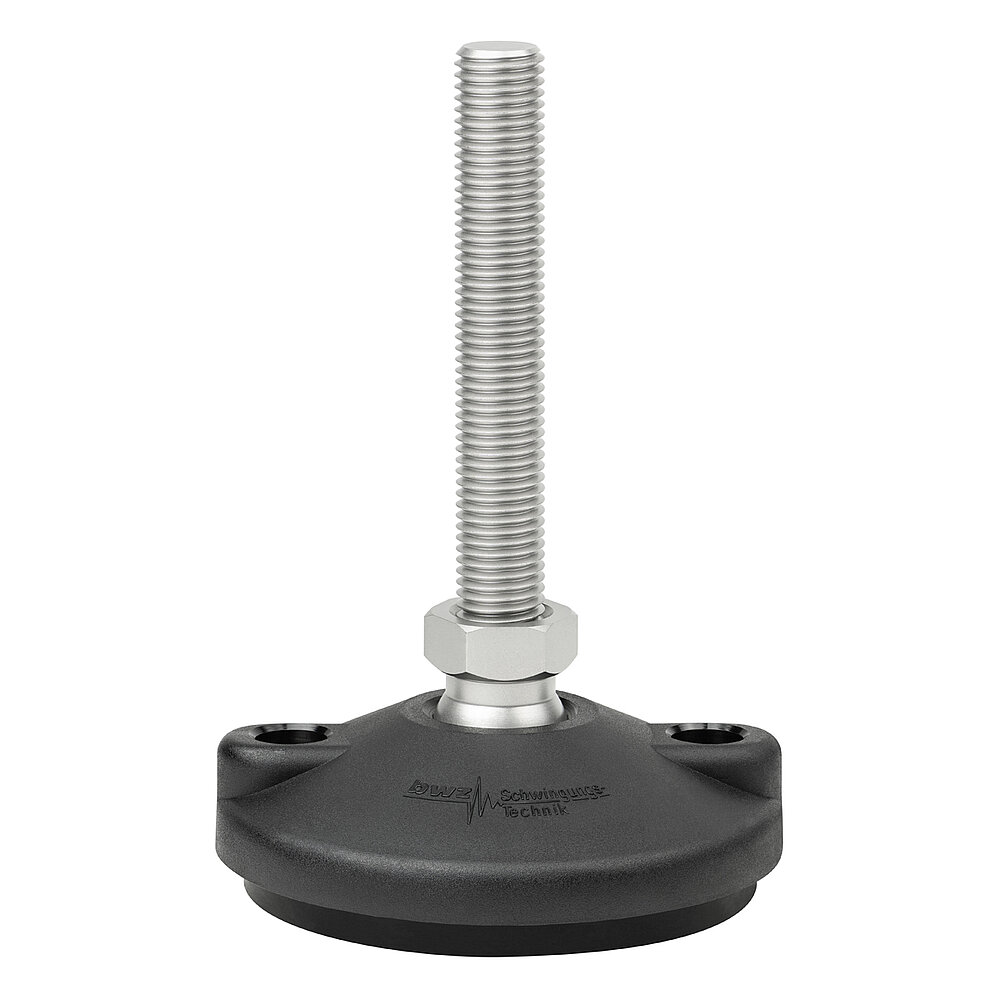

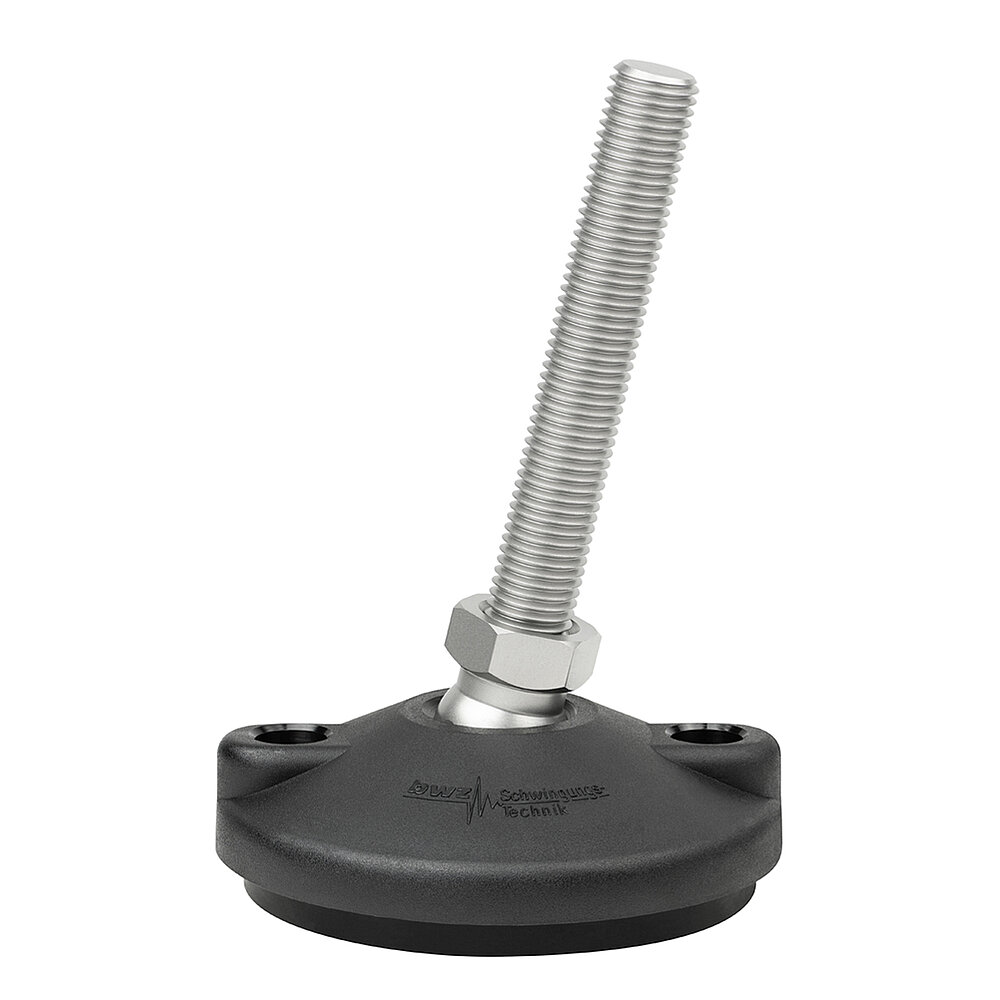

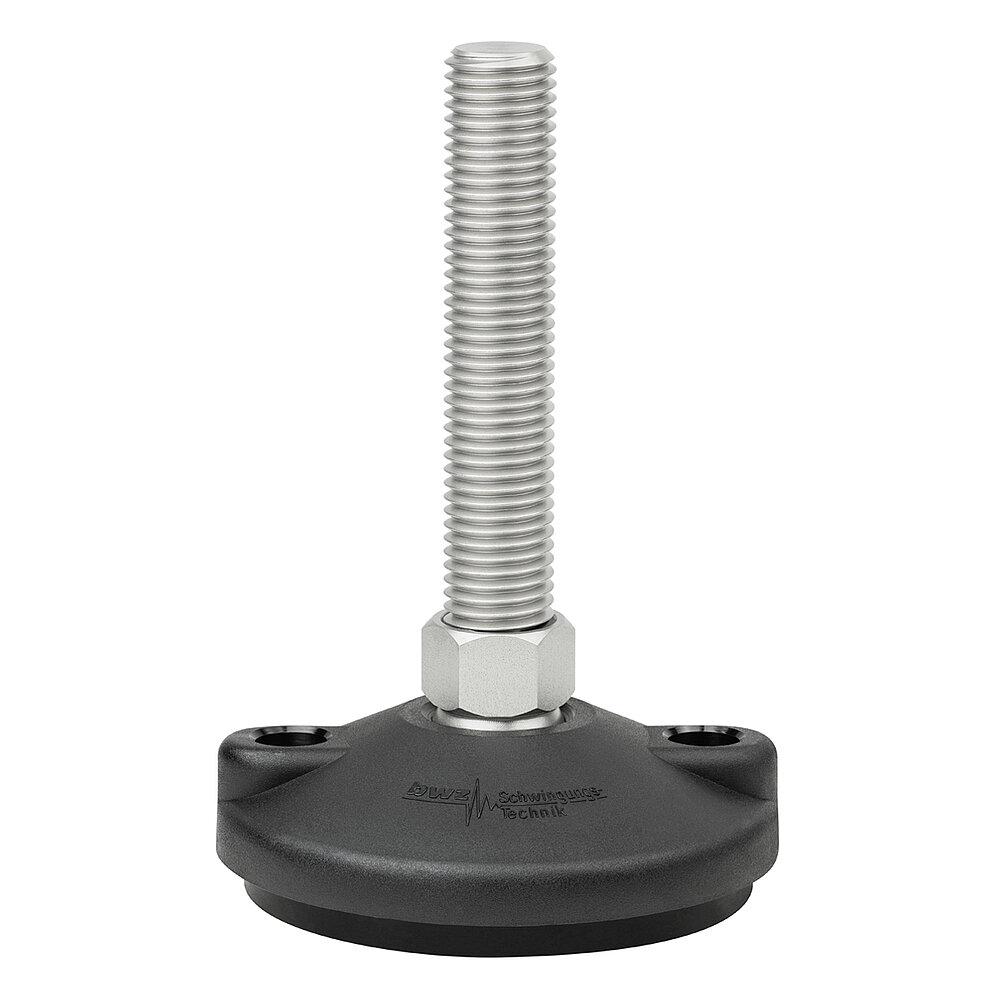

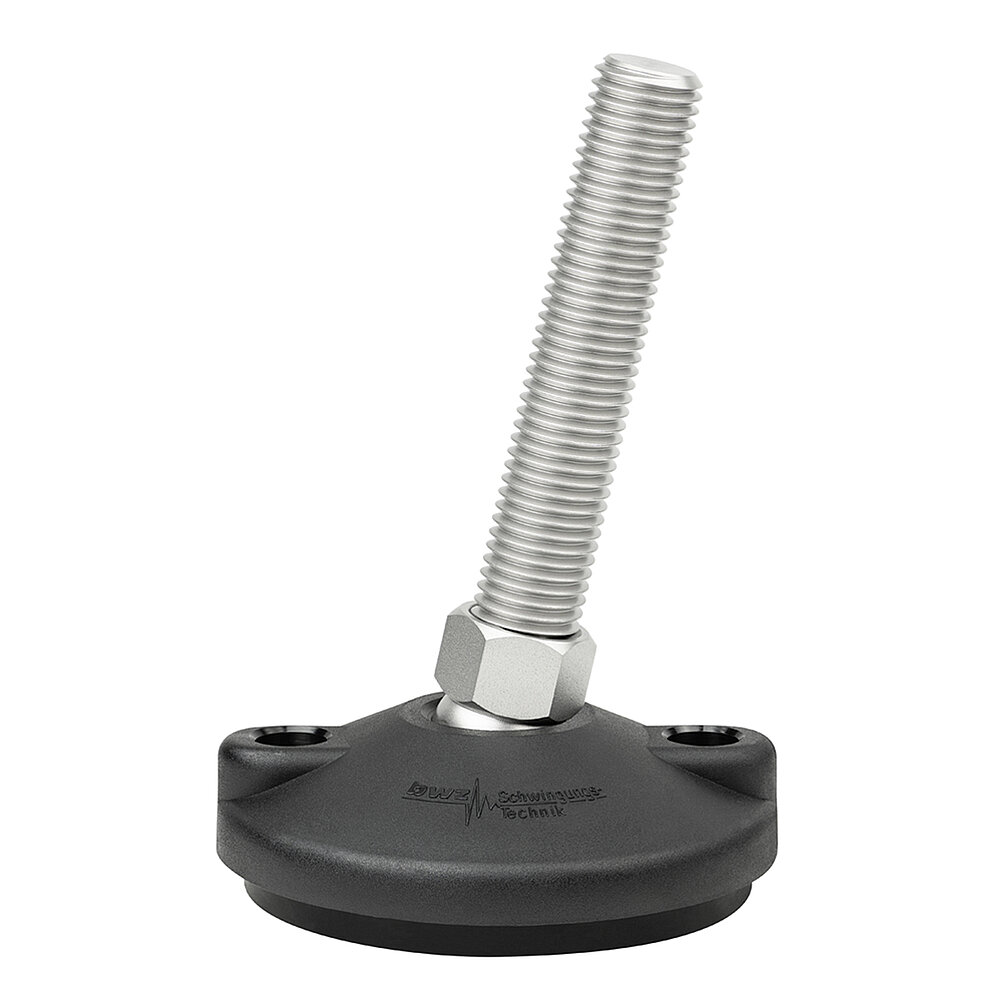

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten, zwei seitlichen Höckern mit Durchgangsbohrungen zur Bodenbefestigung und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

GewindeStandard-Gewindelängen L(mm)
M 16 *50

100

150200250*300
M 20 *50100150200250300

Längenangabe L der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

Sonder- und Zwischenlängen optional möglich.

* auf Anfrage

schematische Zeichnung eines runden, sich nach oben konisch verjüngenden Maschinenfußes aus Kunststoff, mit Elastomer NBR für Gleitschutz unten und Edelstahlgewinde in ( mit ca. 15 Grad ) pendelndem Sechskant-Kugelkopf in der Seitenansicht

weitere Elementgrößen

ein runder, sich nach oben konisch verjüngender Maschinenfuß aus schwarzem Kunststoff mit 50 mm Durchmesser, schwarzem Elastomer NBR für Gleitschutz unten und gerade nach oben stehendem Edelstahlgewinde M10x100 mm in pendelndem Sechskant-Kugelkopf auf weißem Hintergrund

K 5

Ø 50 mm
