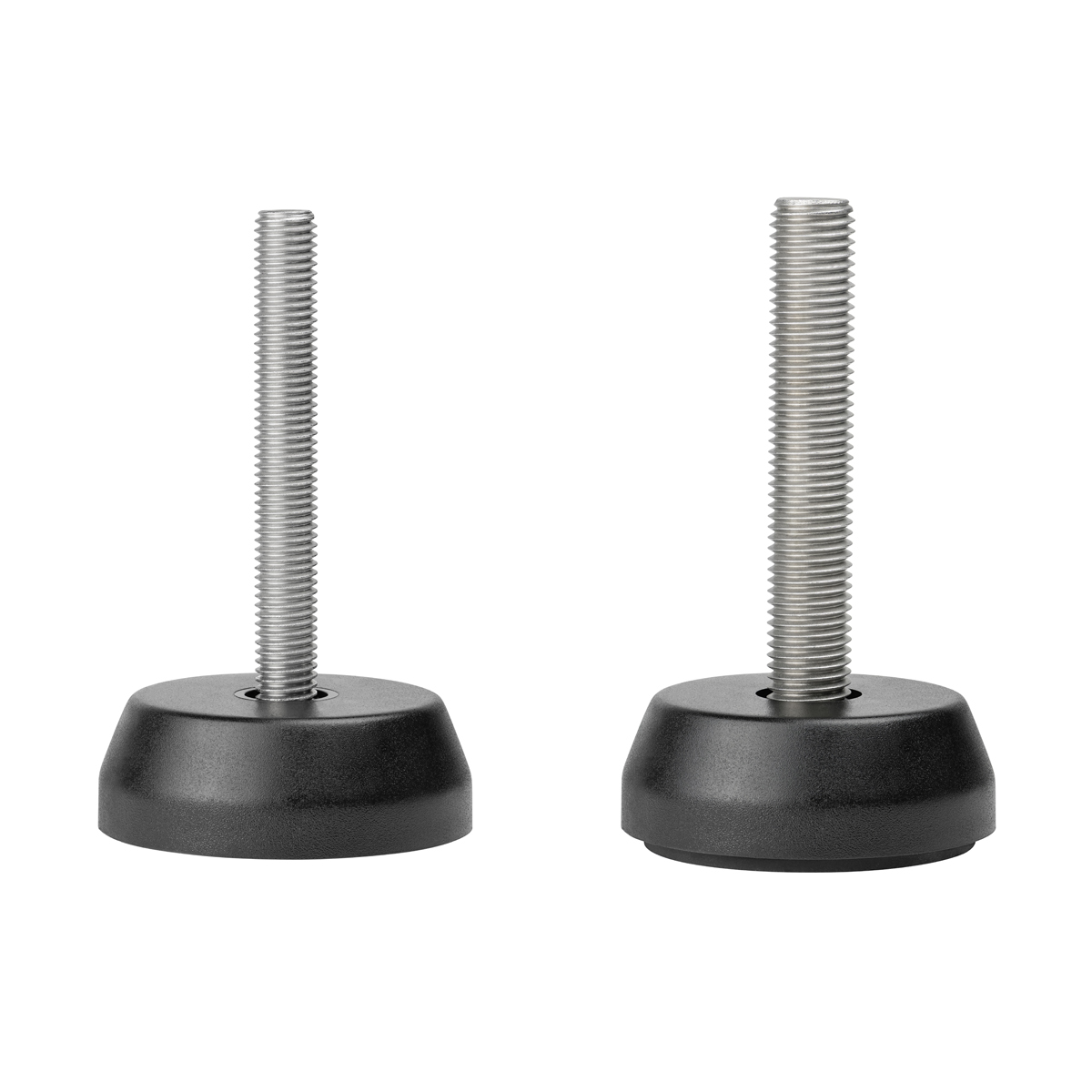

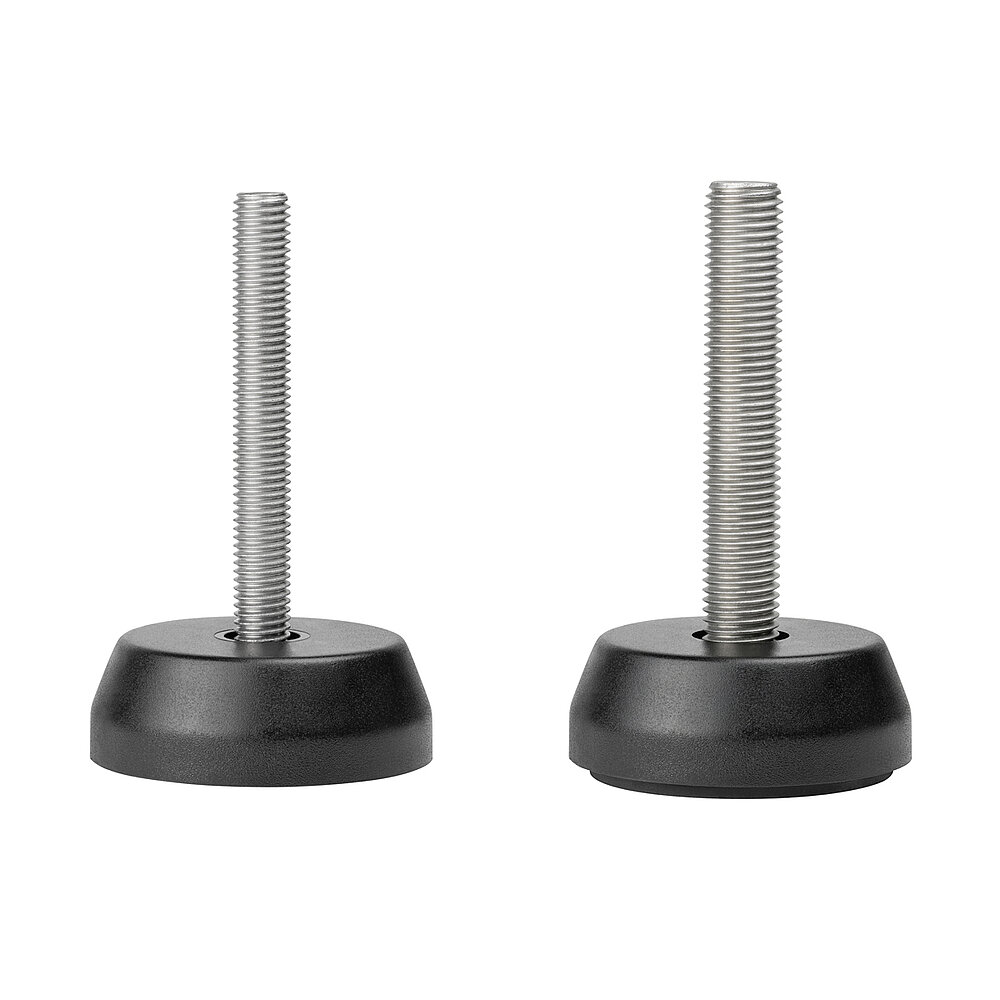

Feste Stützfüße FS

Durchmesser 70 mm

universelle Gerätefüße
mit fest eingespritzter Nivellierschraube ohne Pendelung
Materialien
Korpus Polyamid
Schraube aus Edelstahl
Optional
Elastomerbestückung ( NBR ) für Gleitschutz
Scheiben und Muttern
fertig kommissionierte Sets nach Kundenvorgabe

Abbildung	Bezeichnung	Artikelnummer	Ø(mm)	Gewinde(G)	h₁(mm)	h₂(mm)	h₃(mm)	Belastung max.(daN)
	FS 7/12x90	7000 0010	70	M12	115	90	25	550
	FS 7/16x92	7000 0011	70	M16	117	92	25	550

Längenangabe h₂ der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

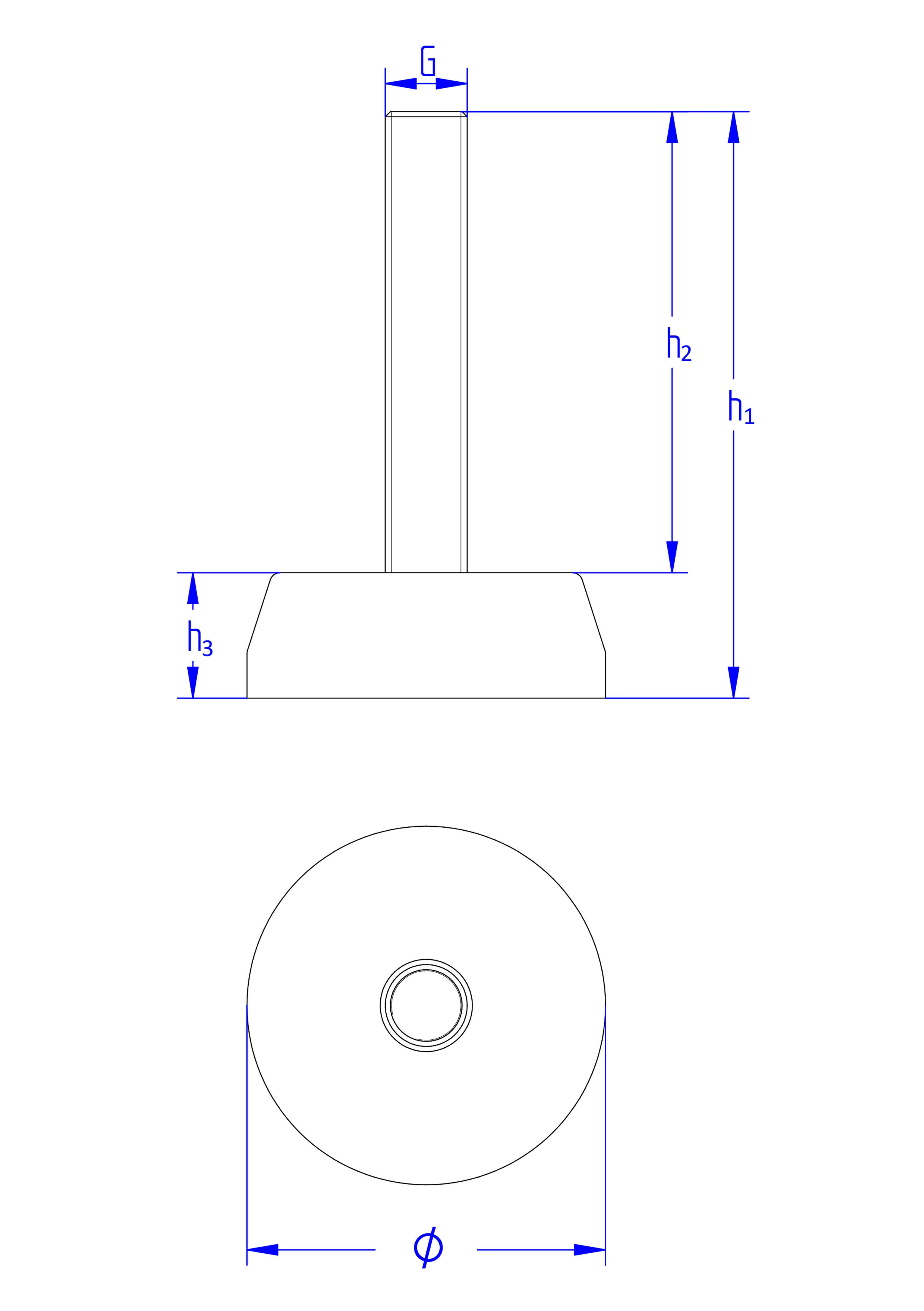

schematische Zeichnung eines runden einschraubbaren Gerätefußes mit 70 mm Durchmesser und fest eingebetteter Nivellierschraube in der Seitenansicht und in der Draufsicht

Abbildung	Bezeichnung	Artikelnummer	Ø(mm)	Gewinde(G)	h₁(mm)	h₂(mm)	h₃(mm)	Belastung max.(daN)
	FS 7/12x90 NBR	7000 0012	70	M12	118	90	28	550
	FS 7/16x92 NBR	7000 0013	70	M16	120	92	28	550

Längenangabe h₂ der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

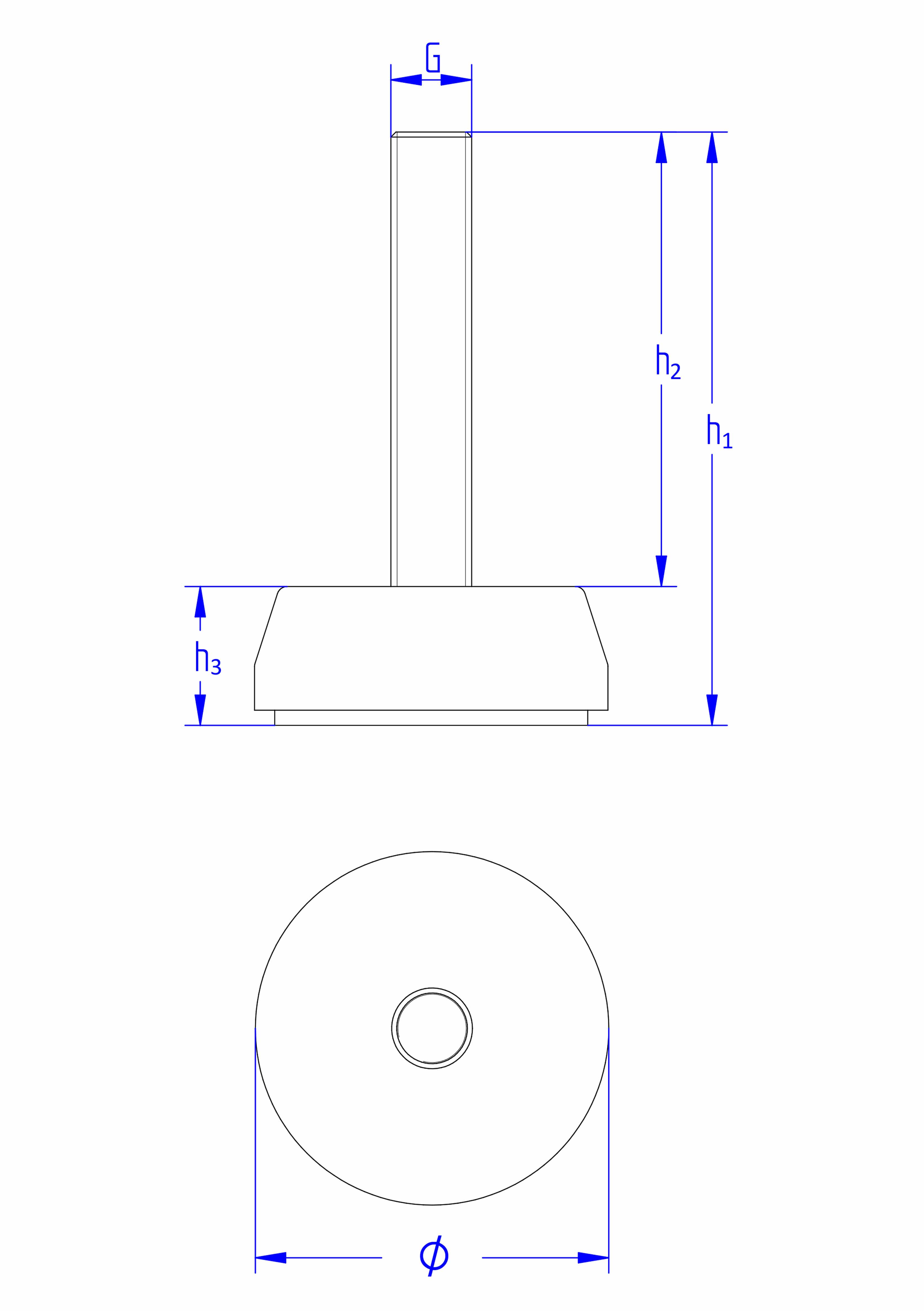

schematische Zeichnung eines runden einschraubbaren Gerätefußes mit 70 mm Durchmesser, fest eingebetteter Nivellierschraube und Gleitschutzbelag NBR unten in der Seitenansicht und in der Draufsicht
