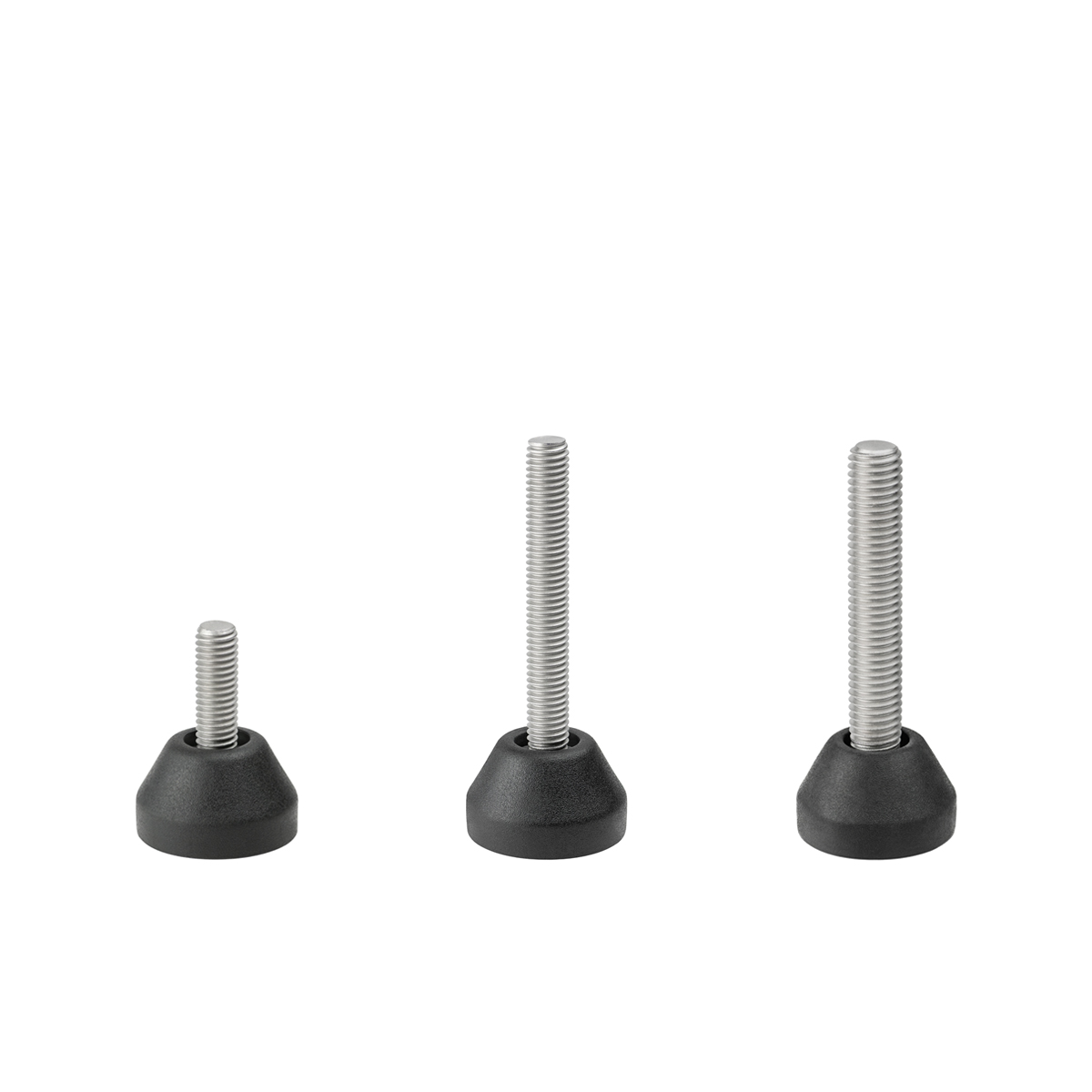

Feste Stützfüße FS

Durchmesser 30 mm

universelle Gerätefüße
mit fest eingespritzter Nivellierschraube ohne Pendelung
Materialien
Korpus Thermoplast-Elastomer
Schraube aus Edelstahl
Optional
Scheiben und Muttern
fertig kommissionierte Sets nach Kundenvorgabe

Typenauswahl

Abbildung	Bezeichnung	Artikelnummer	Ø(mm)	Gewinde(G)	h₁(mm)	h₂(mm)	h₃(mm)	Belastung max.(daN)
	FS 3/8x22	7000 0001	30	M8	40	22	18	150
	FS 3/8x57	7000 0002	30	M8	75	57	18	150
	FS 3/10x57	7000 0003	30	M10	75	57	18	150

Längenangabe h₂ der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

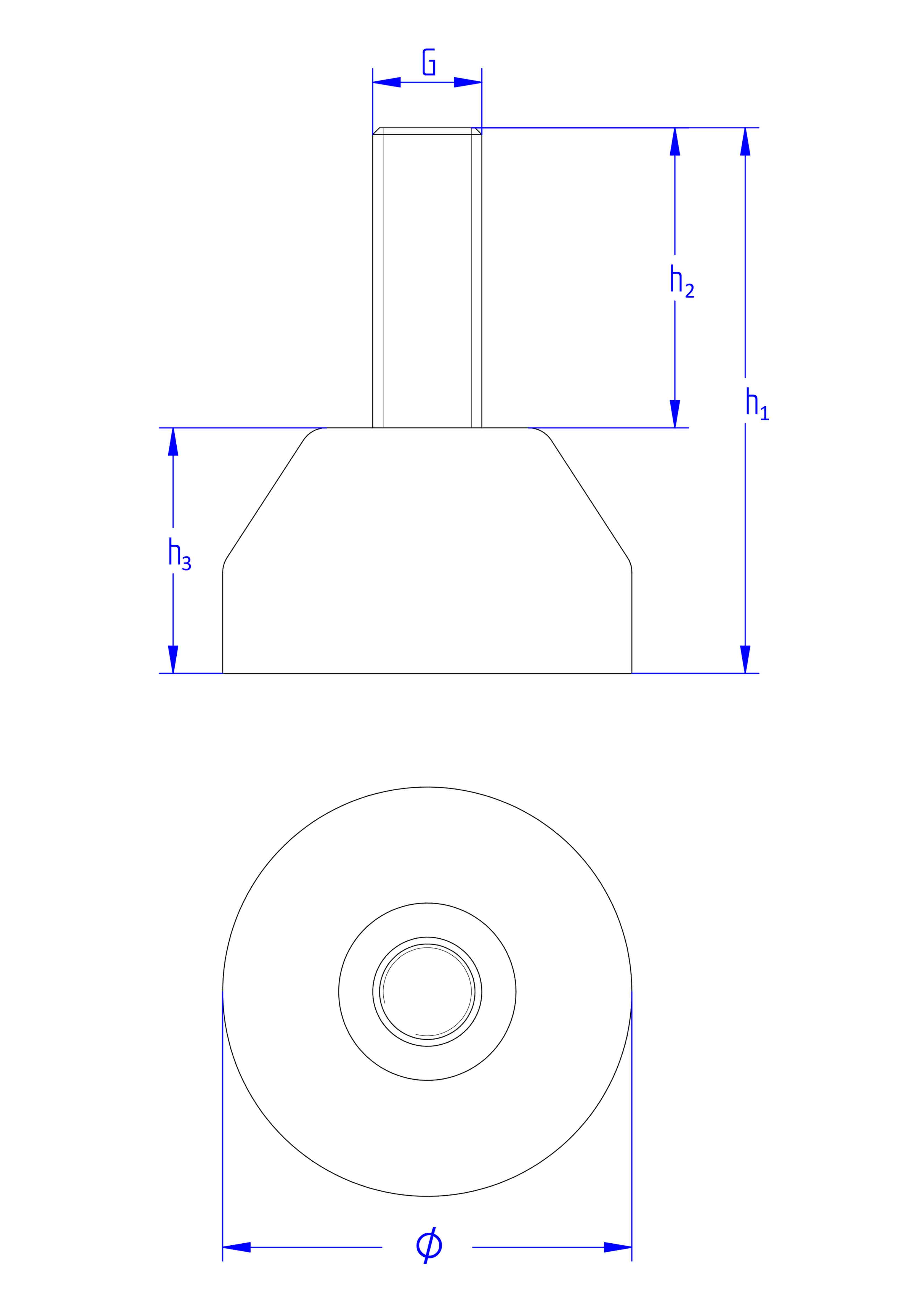

schematische Zeichnung eines runden einschraubbaren Gerätefußes mit 30 mm Durchmesser und fest eingebetteter Nivellierschraube in der Seitenansicht und in der Draufsicht
