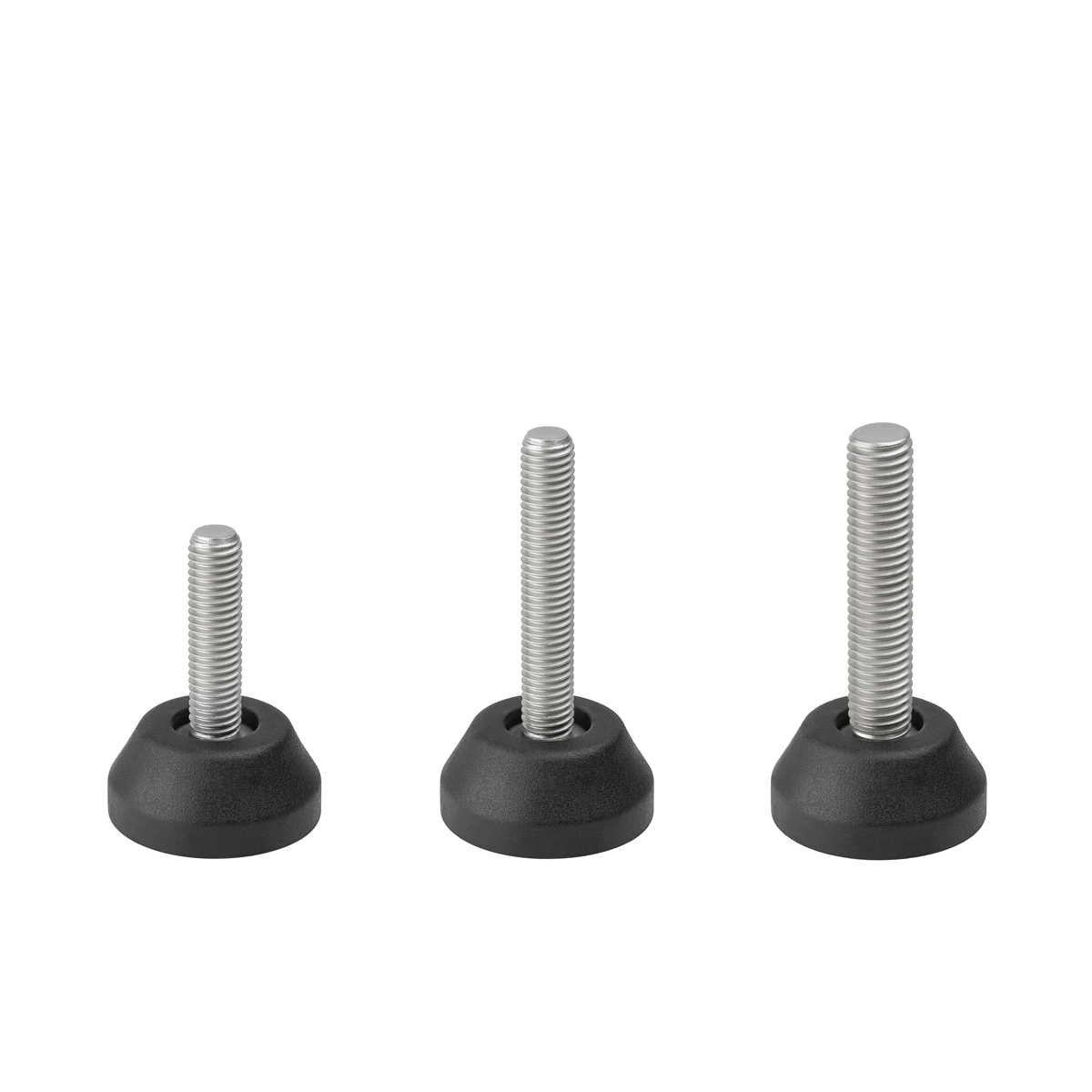

Feste Stützfüße FS

Durchmesser 40 mm

universelle Gerätefüße
mit fest eingespritzter Nivellierschraube ohne Pendelung
Materialien
Korpus Thermoplast-Elastomer
Schraube aus Edelstahl
Optional
Scheiben und Muttern
fertig kommissionierte Sets nach Kundenvorgabe

Typenauswahl

Abbildung	Bezeichnung	Artikelnummer	Ø(mm)	Gewinde(G)	h₁(mm)	h₂(mm)	h₃(mm)	Belastung max.(daN)
	FS 4/10x37	7000 0004	40	M10	55	37	18	300
	FS 4/10x57	7000 0005	40	M10	75	57	18	300
	FS 4/12x57	7000 0006	40	M12	75	57	18	300

Längenangabe h₂ der Nivellierschraube bezieht sich auf die Gewindenutzlänge.

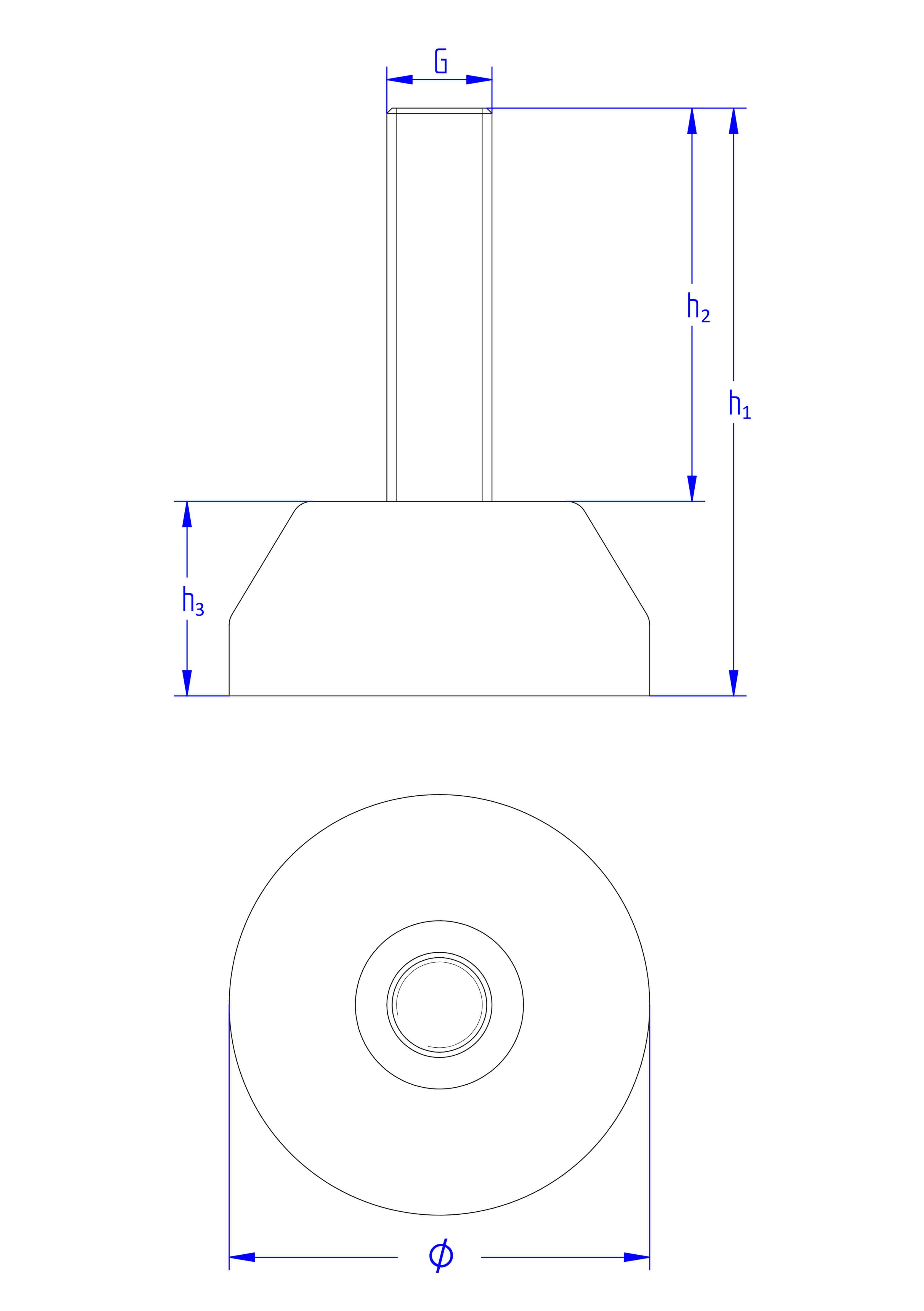

schematische Zeichnung eines runden einschraubbaren Gerätefußes mit 40 mm Durchmesser und fest eingebetteter Nivellierschraube in der Seitenansicht und in der Draufsicht
