• stabile Bauweise
    exakt nivellierbar
  • verankerungsfreie Aufstellung
    für Pressen, Stanzen und vergleichbare Maschinen
  • einvulkanisiertes Elastomer
    75 Shore A°
  • Gleitschutzprofilierung
    vermindert Wanderungsneigung
  • galvanisch verchromt
    zuverlässiger Korrosionsschutz

BezeichnungArtikelnummerD1(mm)D2(mm)H(mm)H1(Ni/mm)Schraube(verzinkt 8.8)OberflächeShorehärte A(+/- 5)Belastung max.(daN)

NMS 120 A - M12

9009 0003

120

95

35

12

M12 x 100 mm

verchromt

NBR 75

1100

NMS 120 A - M16

9009 0004

120

95

35

12

M16 x 100 mm

verchromt

NBR 75

1100

NMS 150 A - M16

9009 0005

150

120

40

12

M16 x 100 mm

verchromt

NBR 75

1800

NMS 150 A - M20

9009 0006

150

120

40

12

M20 x 100 mm

verchromt

NBR 75

1800

NMS 200 A - M20 x 1,5

9009 0007

200

170

45

15

M20 x 1,5 x 120 mm

verchromt

NBR 75

4000

Wird geliefert mit Schraube DIN 933/ISO 4017, großer Mutter DIN 934 und kleiner Scheibe DIN 125/ISO 7089.

Andere Gewindenutzlängen auf Anfrage.

Der einvulkanisierte schwarze Gummidämpfer aus Nitrilkautschuk (NBR) ist beständig gegen Mineralöle, Hydrauliköl, Wärmeträgeröl, Pneumatiköl, Getriebe- und Motorenöl, Schmierstoffe, Korrosionsschutz, Schmier- und Filteröle, Öl-Wasser-Emulsionen und brennbare Flüssigkeiten ( Kraftstoffe, Benzin und Flugbenzin, Heizöl, Sonderkraftstoffe, Petroleum ).

Temperaturbeständig bis 80°C.

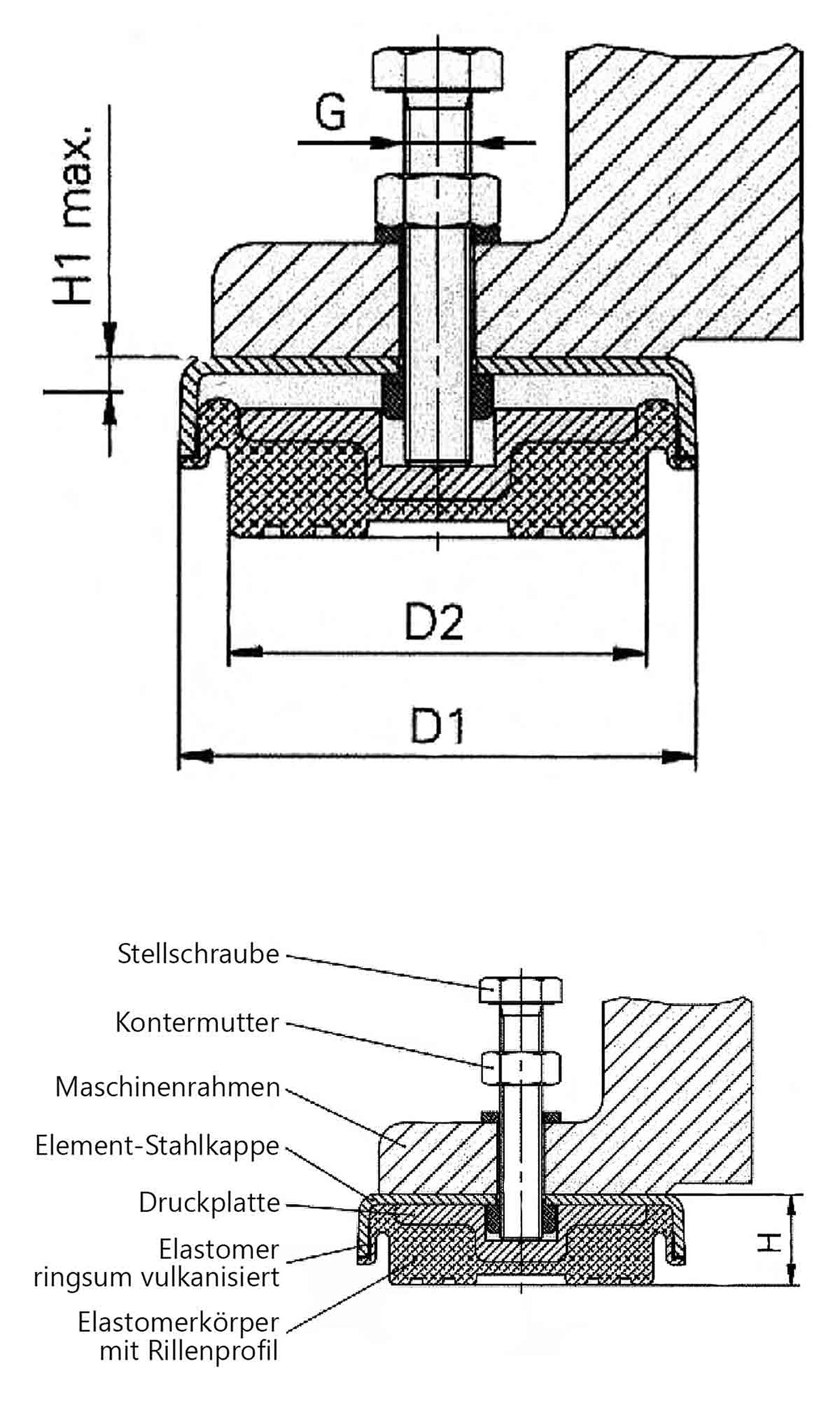

schematische Zeichnung Schwingungsdämpfer NMS - bwz Schwingungstechnik
