• universell einsetzbare Rundlager
    für Motoren, Pumpen, Kompressoren, Ventilatoren et.c
  • Shorehärten
    43, 57 und 68 Shore A
  • Werkstoffe
    NR ( Naturkautschuk )
    Stahlteile verzinkt
  • Sonderelemente
    in NBR ( Nitrilkautschuk ), Metallkomponenten aus Edelstahl und/oder elektrisch leitfähig auf Anfrage
  • mechanische Eignung
    für Druck- und Schubbeanspruchung

BezeichnungArtikelnummerd(mm)h(mm)

g

t(mm)Shorehärte+/-5

Typ C 8x8

5498

8

8

M3

3

57

Typ C 10x10

5184

10

10

M4

4

57

Typ C 15x10

5187

15

10

M4

4

57

Typ C 15x15

5189

15

15

M4

5

57

Typ C 15x20

5192

15

20

M4

5

57

Typ C 20x15

5195

20

15

M6

5

57

Typ C 20x20

5198

20

20

M6

5

57

Typ C 20x25

5201

20

25

M6

5

57

Typ C 20x30

5484

20

30

M5

5

57

Typ C 20x30

5572

20

30

M6

5

57

Typ C 25x15

5203

25

15

M6

5

57

Typ C 25x20

5209

25

20

M6

5

57

Typ C 25x25

5554

25

25

M6

5

57

Typ C 30x15

5215

30

15

M8

7

57

Typ C 30x20

5217

30

20

M8

7

57

Typ C 30x30

5220

30

30

M8

7

57

Typ C 40x30

5224

40

30

M8

7

57

Typ C 40x40

5227

40

40

M8

7

57

Typ C 50x20

5229

50

20

M8

7

57

Typ C 50x30

5231

50

30

M10

8

57

Typ C 50x40

5234

50

40

M10

8

57

Typ C 50x45

5237

50

45

M10

8

57

Typ C 50x50

5240

50

50

M10

8

57

Typ C 70x45

5243

70

45

M10

8

57

Typ C 75x30

5245

75

30

M12

10

57

Typ C 75x40

5247

75

40

M12

10

57

Typ C 75x50

5250

75

50

M12

10

57

Typ C 75x55

5253

75

55

M12

10

57

Typ C 100x40

5256

100

40

M16

14

57

Typ C 100x55

5259

100

55

M16

14

57

Typ C 100x60

5262

100

60

M16

14

57

Typ C 100x75

5265

100

75

M16

14

57

Typ C 125x55

5268

125

55

M16

14

57

Typ C 125x75

5271

125

75

M16

14

57

Typ C 150x60

5278

150

60

M16

14

57

Typ C 150x75

5278

150

75

M16

14

57

Typ C 200x100

5280

200

100

M16

18

57

Beispieltabelle in 57 Shore verzinkte Ausführung - Angaben zu Druck- und Schubbelastung auf Anfrage

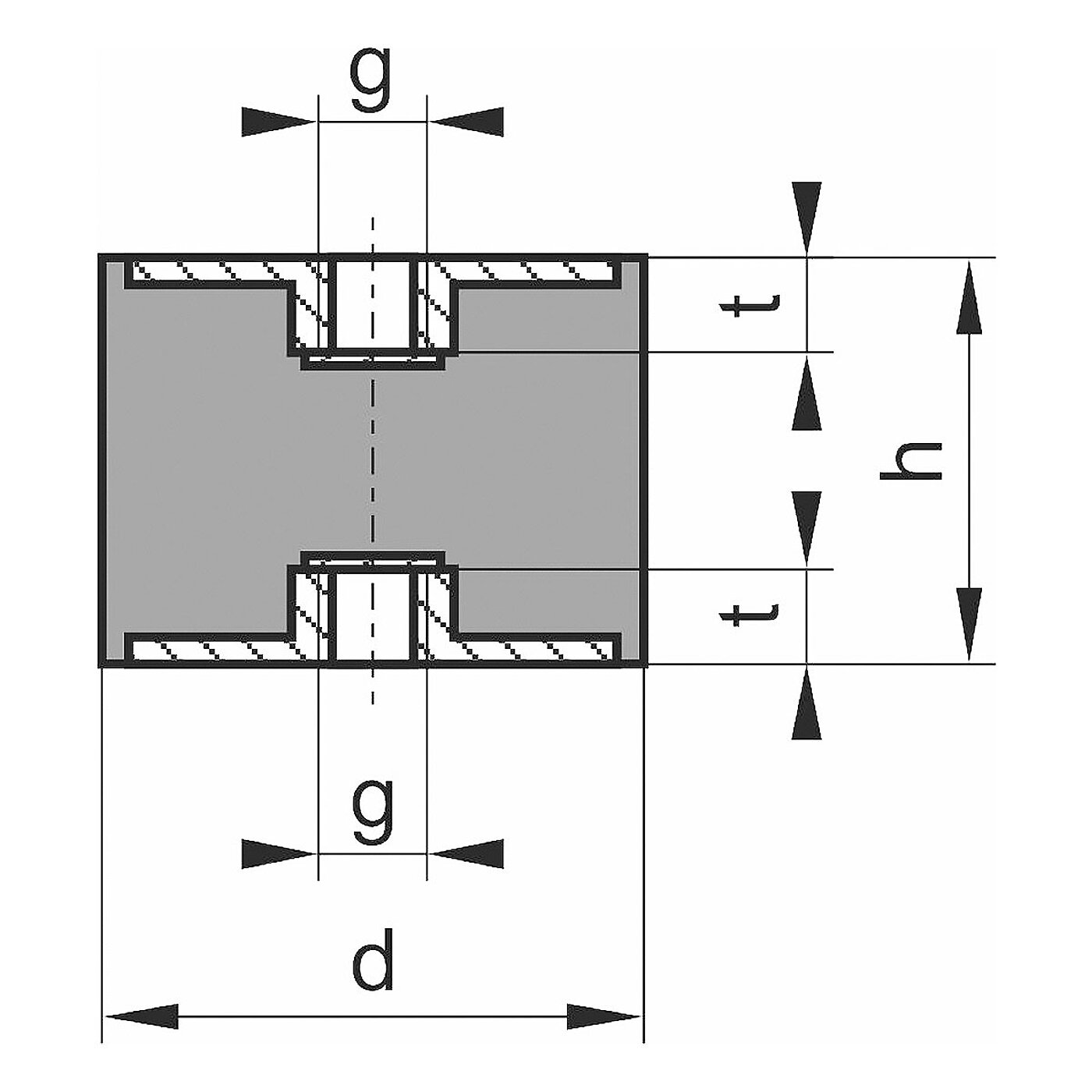

schematische Zeichnung Gummi-Metall-Element Typ C - bwz Schwingungstechnik

Allgemeine Angaben zu Lagerzeit und Einsatzdauer von Elastomeren und Gummi-Metall-Verbindungen



Die vorgegebene Lagerdauer unserer Produkte erfolgt in Anlehnung an DIN 95360:

Lagerzeit

bei Erstanlieferungmax. 10 Quartale (Lagerung vor Montage)
bei erstem Einbaumax. 20 Quartale (Lagerung vor Montage)



Als maximale Lagerdauer halten wir uns an die Vorgaben der ISO 2230:

GruppeneinteilungErstlagerzeitErweiterte Lagerzeit (nach Überprüfung der Elemente)
Gruppe A Material (NR, SBR,BR,…)5 Jahre2 Jahre
Gruppe B Material (NBR, CR, IIR,…)7 Jahre3 Jahre
Gruppe C Material (EPDM, Silicone,…)10 Jahre5 Jahre
Man beachte: wenn die Lagertemperatur von 25° C abweicht, ergeben sich geänderte Lagerzeiten. 10°C höhere Lagertemperatur schränkt die Lagerzeit um 50% ein, 10°C geringere Lagertemperatur erhöht die Lagerzeit um 50%.



Die Einsatzdauer in Anlehnung an DIN 95360, ist wie folgt spezifiziert:

Einsatzdauer

Betriebstemperatur [ °C ]Zul. Einsatzdauer in Jahren bei bis zu 3000 Betriebsstunden 4
-30 bis 5510
-30 bis 805
4 Bei mehr als 3000 Betriebsstunden pro Jahr und/oder Einwirkung von aggressiven Medien wie z.B. Ozon, Ölnebel, Salzwasser oder salzwasserhaltiger Luft reduziert sich die mögliche Einsatzdauer unter Umständen erheblich.

Grundsätzlich muss berücksichtigt werden, dass bei Belastungen im zulässigen Bereich aufgrund des natürlichen Alterungsprozesses des Gummis von einer empfohlenen Einsatzdauer von maximal 6 Jahren ausgegangen werden muss. Spätestens nach diesem Zeitraum, sollte die Prüfung und Bewertung einer repräsentativen Anzahl von Bauteilen erfolgen.

Gummi-Metall-Teile und Gummiformteile sind während des betrieblichen Einsatzes wartungsfrei.

Ein Austausch hat zu erfolgen, wenn:
- durch Setzung und Kriechen in Druckrichtung nur noch 70% der Anfangsgummidicke erreicht ist
- sich infolge von Witterungseinflüssen mehrere deutliche Risse je cm² Gummioberfläche gebildet haben
- die Artikel durch nicht zulässige Ölbenetzung stark aufgequollen sind
- ein Verlust der Gummi-Metall-Haftung (evtl. durch Unterrosten bzw. Korrosion der Metallteile) eingetreten ist
- mechanische Beschädigungen vorhanden sind, die infolge der Kerbempfindlichkeit des Kautschuks zur weiteren Zerstörung des Produktes führen

Die Angaben sind nach bestem Wissen und Gewissen gemacht, jedoch kann die obige Empfehlung nur eine theoretische Entscheidungshilfe sein und entbindet den Anwender nicht von eigenen Prüfungen und Versuchen. bwz® Schwingungstechnik GmbH schließt jede Haftung für Schäden oder Nachteile aus, auch in Bezug auf Schutzrechte Dritter.
