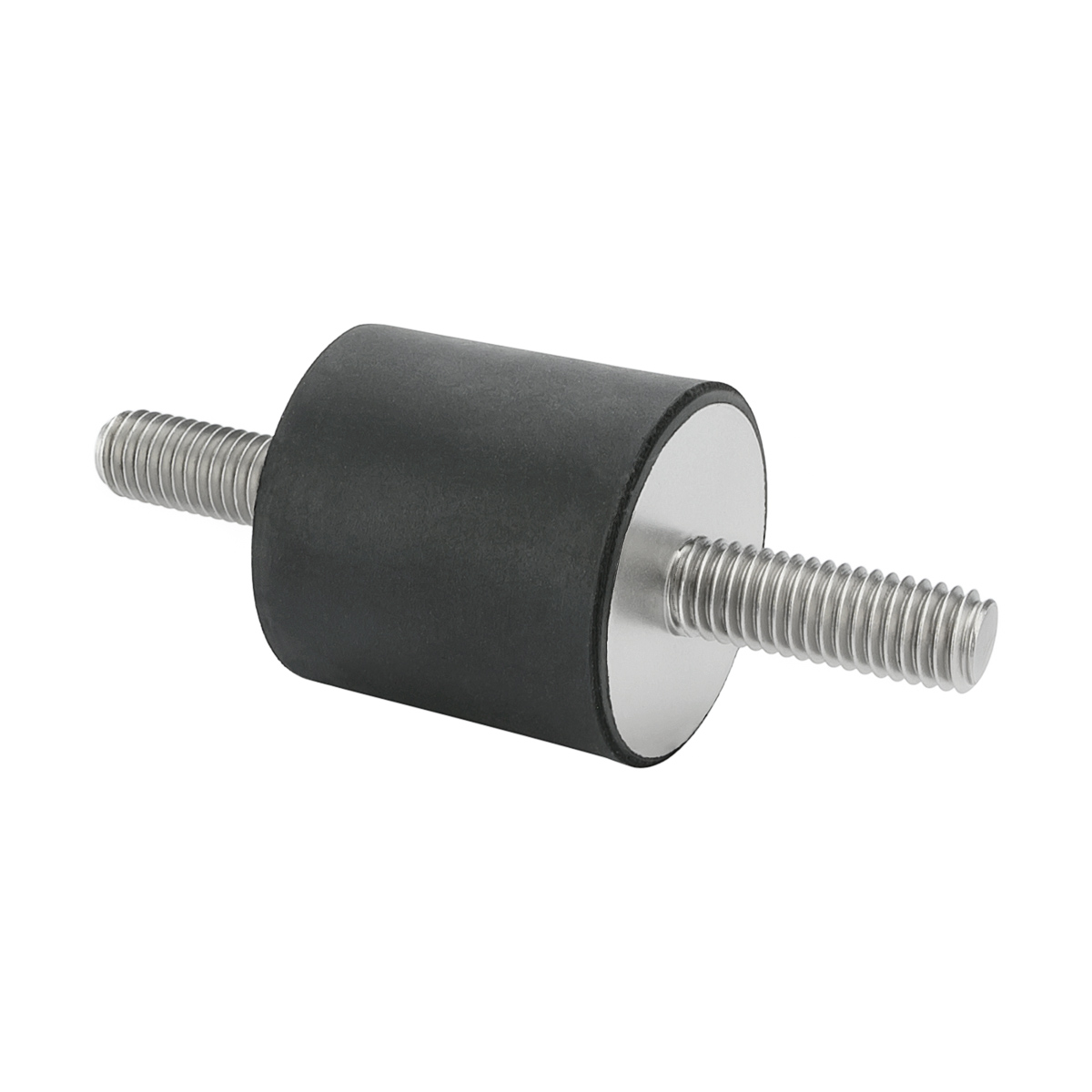

• universell einsetzbare Rundlager
    für Motoren, Pumpen, Kompressoren, Ventilatoren et.c
  • Shorehärten
    43, 57 und 68 Shore A
  • Werkstoffe
    NR ( Naturkautschuk )
    Stahlteile verzinkt
  • Sonderelemente
    in NBR ( Nitrilkautschuk ), Metallkomponenten aus Edelstahl und/oder elektrisch leitfähig auf Anfrage
  • mechanische Eignung
    für Druck- und Schubbeanspruchung

BezeichnungArtikelnummerd(mm)h(mm)g x l(mm)Shorehärte+/-5

Typ A 4x6

5001

4

6

M2x6

57

Typ A 6x7

5004

6

7

M3x6

57

Typ A 8x8

5007

8

8

M3x6

57

Typ A 10x10

5010

10

10

M4x10

57

Typ A 15x8

5014

15

8

M4x10

57

Typ A 15x15

5018

15

15

M4x13

57

Typ A 15x20

5020

15

20

M4x13

57

Typ A 18x18,5

5023

18

8,5

M6x16

57

Typ A 20x15

5026

20

15

M6x15

57

Typ A 20x20

5029

20

20

M6x15

57

Typ A 20x25

5032

20

25

M6x15

57

Typ A 25x10

5034

25

10

M6x18

57

Typ A 25x15

5037

25

15

M6x18

57

Typ A 25x20

5039

25

20

M6x18

57

Typ A 25x30

5042

25

30

M6x18

57

Typ A 30x15

5045

30

15

M8x20

57

Typ A 30x20

5048

30

20

M8x20

57

Typ A 30x30

5051

30

30

M8x20

57

Typ A 40x30

5054

40

30

M8x23

57

Typ A 40x40

5057

40

40

M8x23

57

Typ A 50x20

5060

50

20

M10x28

57

Typ A 50x30

5063

50

30

M10x28

57

Typ A 50x40

5066

40

60

M10x28

57

Typ A 50x45

5069

50

45

M10x28

57

Typ A 50x50

5072

50

50

M10x28

57

Typ A 70x45

5074

70

45

M10x30

57

Typ A 75x25

5076

75

25

M12x37

57

Typ A 75x40

5079

75

40

M12x37

57

Typ A 75x50

5082

75

50

M12x37

57

Typ A 75x55

5085

75

55

M12x37

57

Typ A 100x55

5090

100

55

M16x41

57

Typ A 100x60

5093

100

60

M16x36

57

Typ A 100x75

5094

100

75

M16x45

57

Typ A 125x55

5095

125

55

M16x46

57

Typ A 125x75

5099

125

75

M16x45

57

Typ A 150x60

5100

150

60

M16x41

57

Typ A 150x75

5101

150

75

M16x46

57

Beispieltabelle in 57 Shore verzinkte Ausführung - Angaben zu Druck- und Schubbelastung auf Anfrage

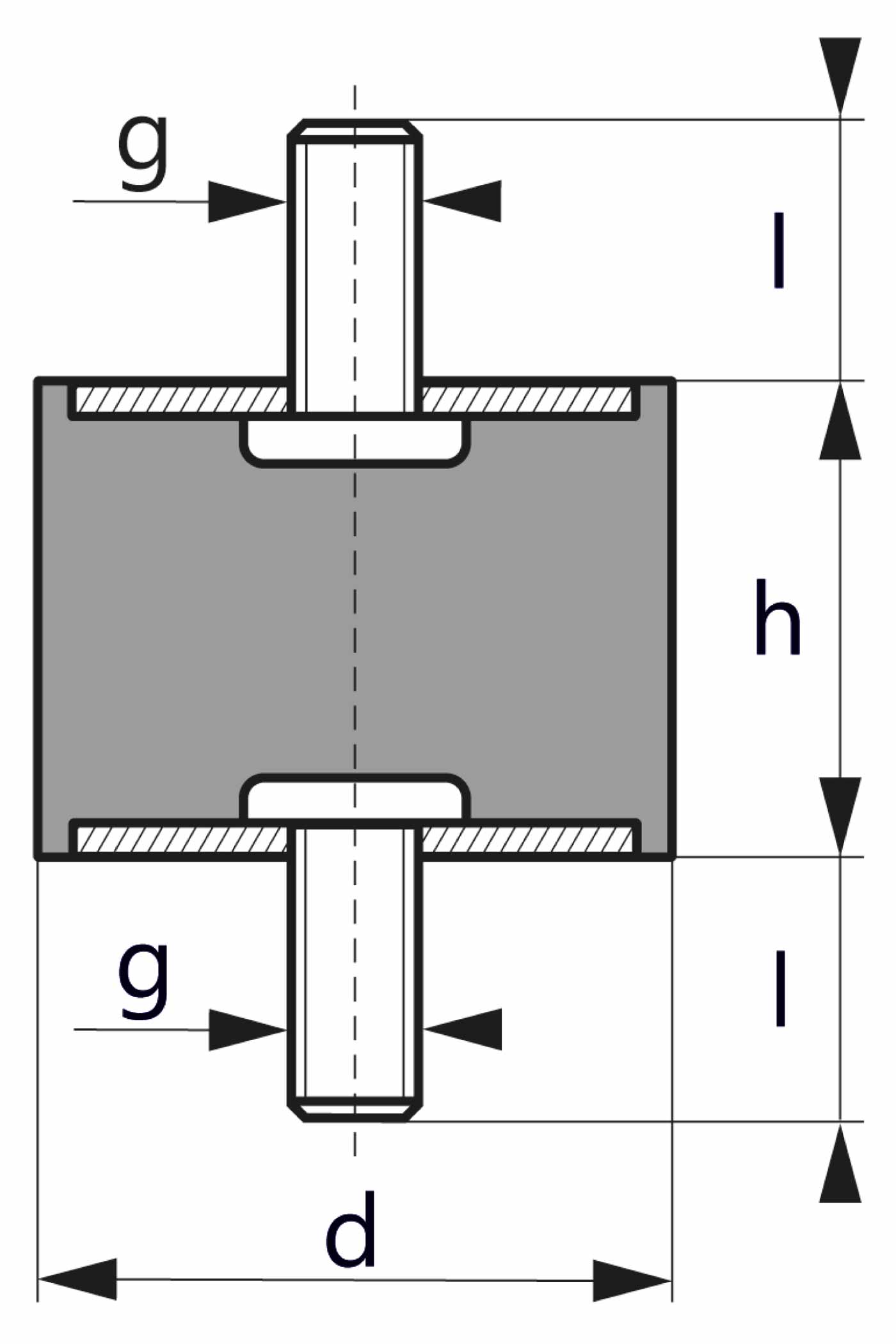

schematische Zeichnung Gummi-Metall-Element Typ A - bwz Schwingungstechnik

Allgemeine Angaben zu Lagerzeit und Einsatzdauer von Elastomeren und Gummi-Metall-Verbindungen

Die vorgegebene Lagerdauer unserer Produkte erfolgt in Anlehnung an DIN 95360:

Lagerzeit

bei Erstanlieferungmax. 10 Quartale (Lagerung vor Montage)
bei erstem Einbaumax. 20 Quartale (Lagerung vor Montage)

Als maximale Lagerdauer halten wir uns an die Vorgaben der ISO 2230:

GruppeneinteilungErstlagerzeitErweiterte Lagerzeit (nach Überprüfung der Elemente)
Gruppe A Material (NR, SBR,BR,…)5 Jahre2 Jahre
Gruppe B Material (NBR, CR, IIR,…)7 Jahre3 Jahre
Gruppe C Material (EPDM, Silicone,…)10 Jahre5 Jahre
Man beachte: wenn die Lagertemperatur von 25° C abweicht, ergeben sich geänderte Lagerzeiten. 10°C höhere Lagertemperatur schränkt die Lagerzeit um 50% ein, 10°C geringere Lagertemperatur erhöht die Lagerzeit um 50%.

Die Einsatzdauer in Anlehnung an DIN 95360, ist wie folgt spezifiziert:

Einsatzdauer

Betriebstemperatur [ °C ]Zul. Einsatzdauer in Jahren bei bis zu 3000 Betriebsstunden 4
-30 bis 5510
-30 bis 805
4 Bei mehr als 3000 Betriebsstunden pro Jahr und/oder Einwirkung von aggressiven Medien wie z.B. Ozon, Ölnebel, Salzwasser oder salzwasserhaltiger Luft reduziert sich die mögliche Einsatzdauer unter Umständen erheblich.

Grundsätzlich muss berücksichtigt werden, dass bei Belastungen im zulässigen Bereich aufgrund des natürlichen Alterungsprozesses des Gummis von einer empfohlenen Einsatzdauer von maximal 6 Jahren ausgegangen werden muss. Spätestens nach diesem Zeitraum, sollte die Prüfung und Bewertung einer repräsentativen Anzahl von Bauteilen erfolgen.

Gummi-Metall-Teile und Gummiformteile sind während des betrieblichen Einsatzes wartungsfrei.

Ein Austausch hat zu erfolgen, wenn:
- durch Setzung und Kriechen in Druckrichtung nur noch 70% der Anfangsgummidicke erreicht ist
- sich infolge von Witterungseinflüssen mehrere deutliche Risse je cm² Gummioberfläche gebildet haben
- die Artikel durch nicht zulässige Ölbenetzung stark aufgequollen sind
- ein Verlust der Gummi-Metall-Haftung (evtl. durch Unterrosten bzw. Korrosion der Metallteile) eingetreten ist
- mechanische Beschädigungen vorhanden sind, die infolge der Kerbempfindlichkeit des Kautschuks zur weiteren Zerstörung des Produktes führen

Die Angaben sind nach bestem Wissen und Gewissen gemacht, jedoch kann die obige Empfehlung nur eine theoretische Entscheidungshilfe sein und entbindet den Anwender nicht von eigenen Prüfungen und Versuchen. bwz® Schwingungstechnik GmbH schließt jede Haftung für Schäden oder Nachteile aus, auch in Bezug auf Schutzrechte Dritter.
