Präzisionskeilschuhe durchschraubbar (BT) mit Kalotte - Montageanweisung
Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.
Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.
Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.
Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.
Die Präzisionskeilschuhe durchschraubbar (BT) mit Kalotte sind vorgesehen für eine Verankerung der Maschine im Boden und Ausgleich von Winkelfehlern. Anwendungsabhängig ist die Unterseite mit einer Dämpfungs- oder Gleitschutzplatte in unterschiedlicher Shorehärte und optionaler Profilierung bestückt.

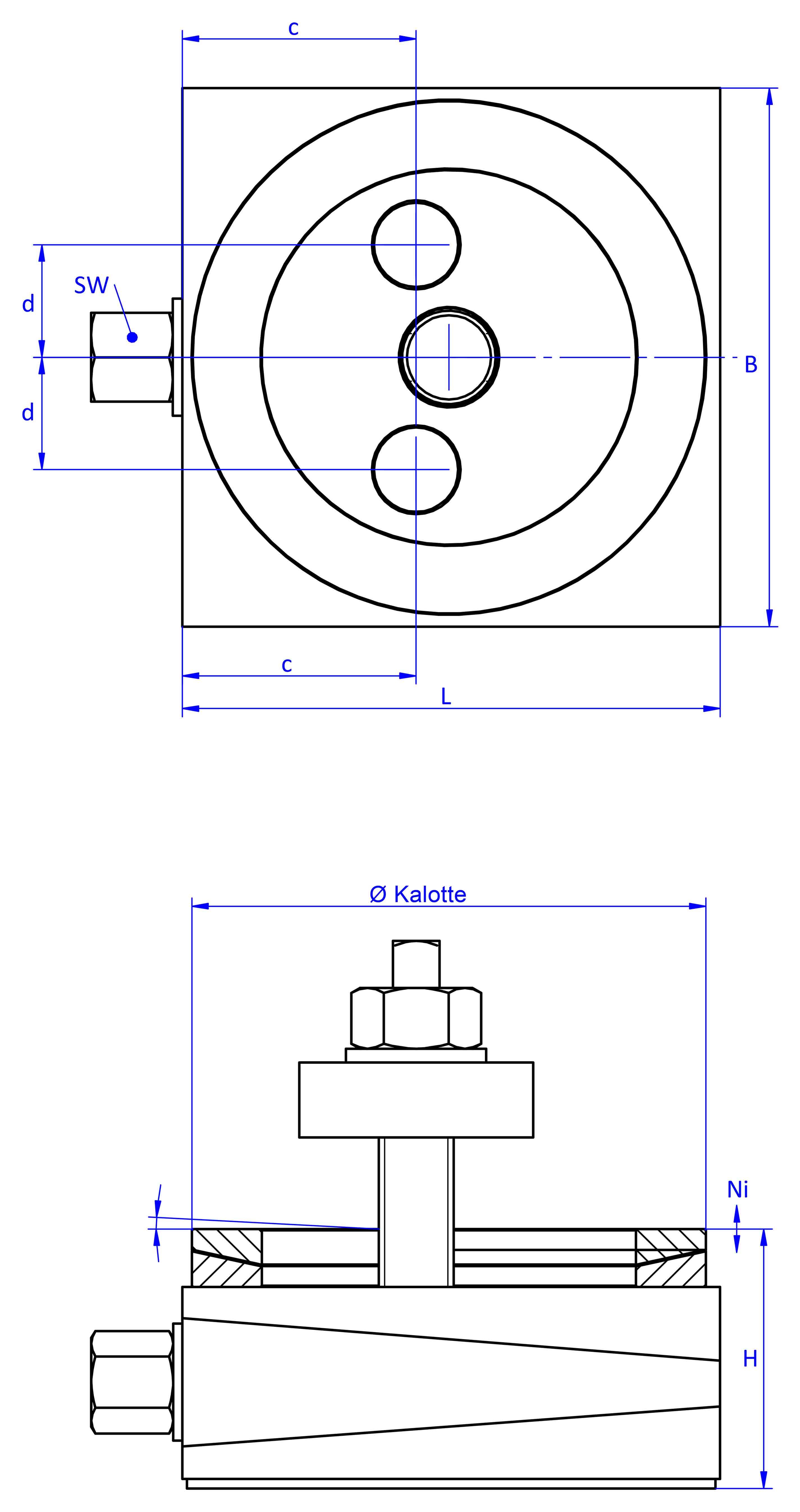

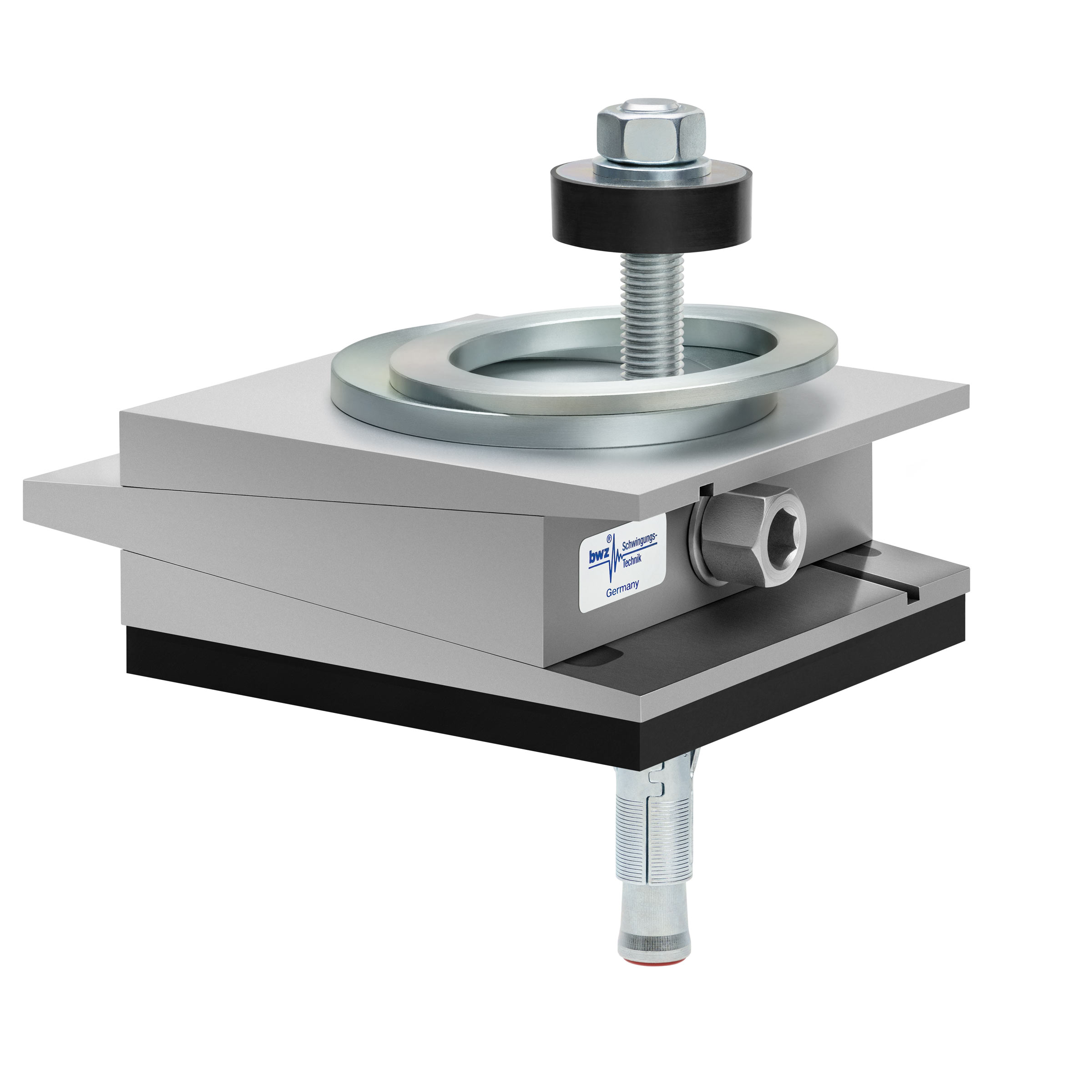

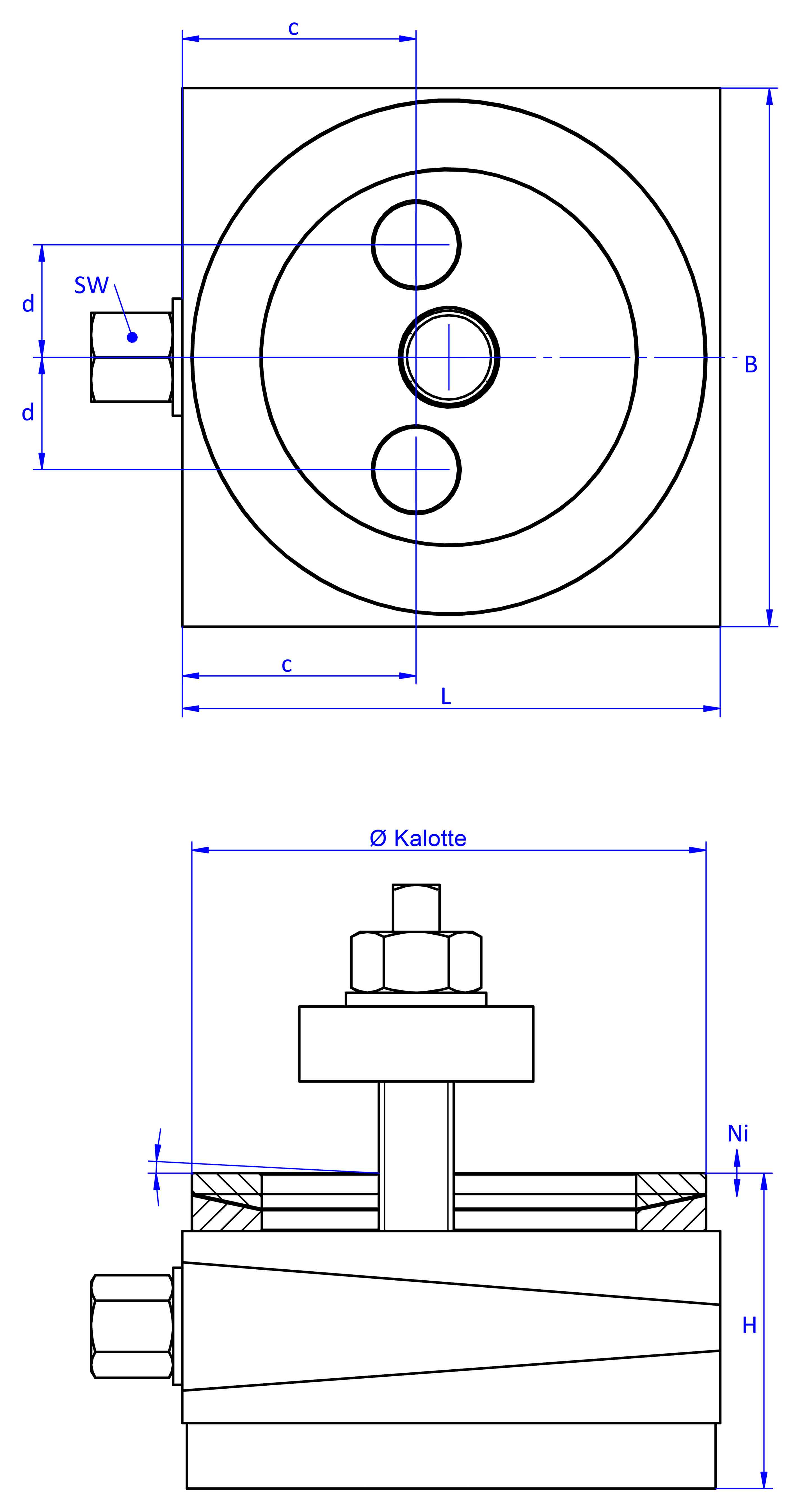

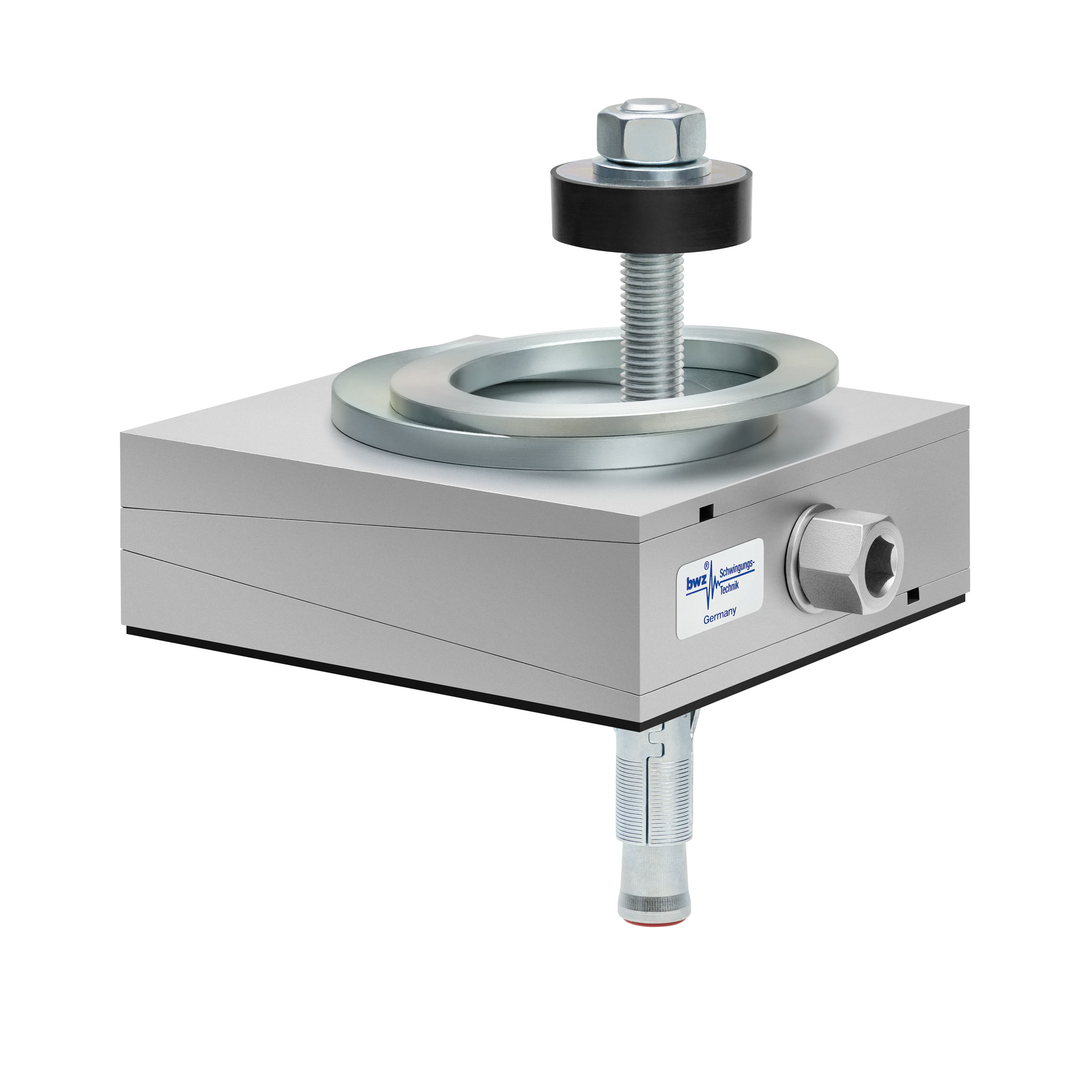

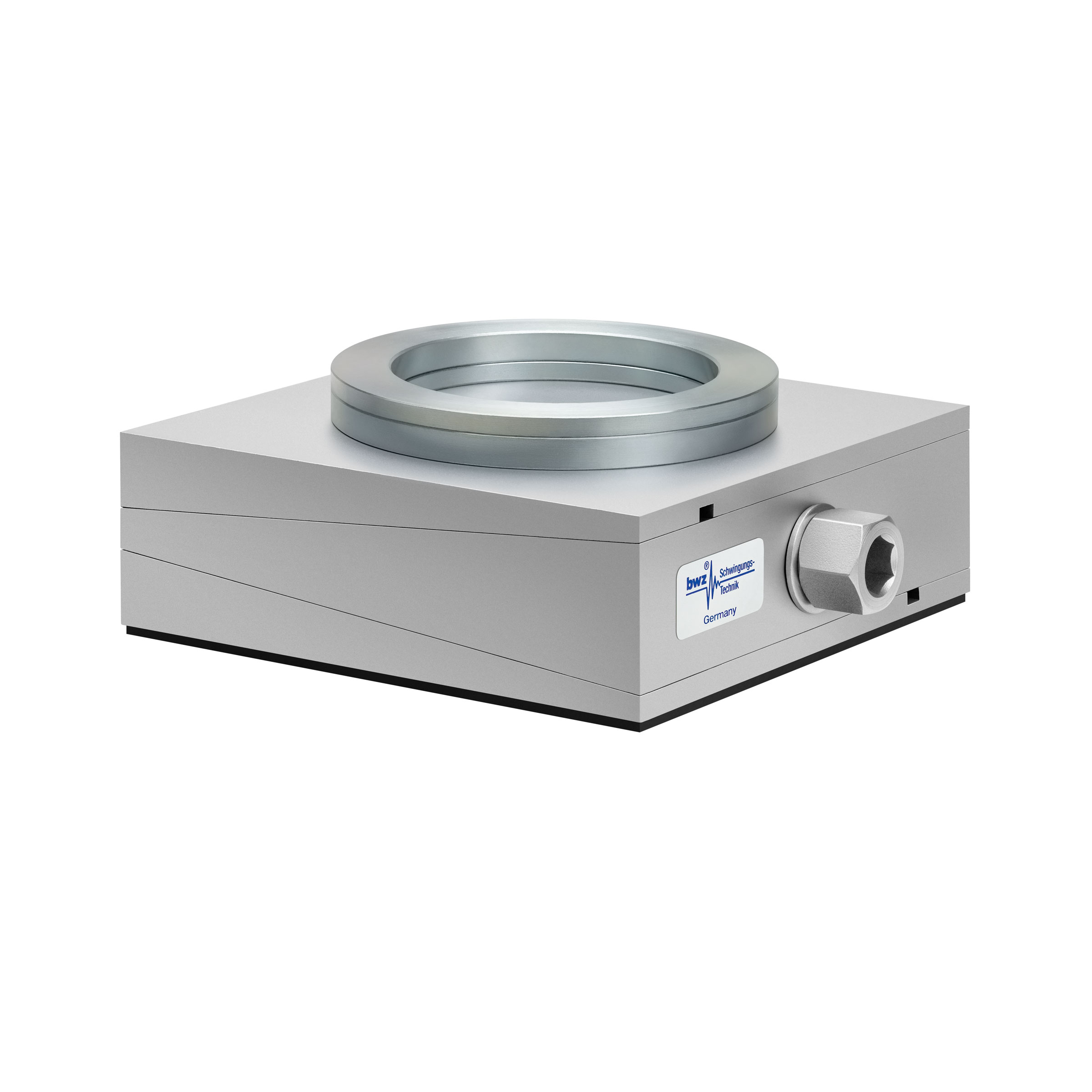

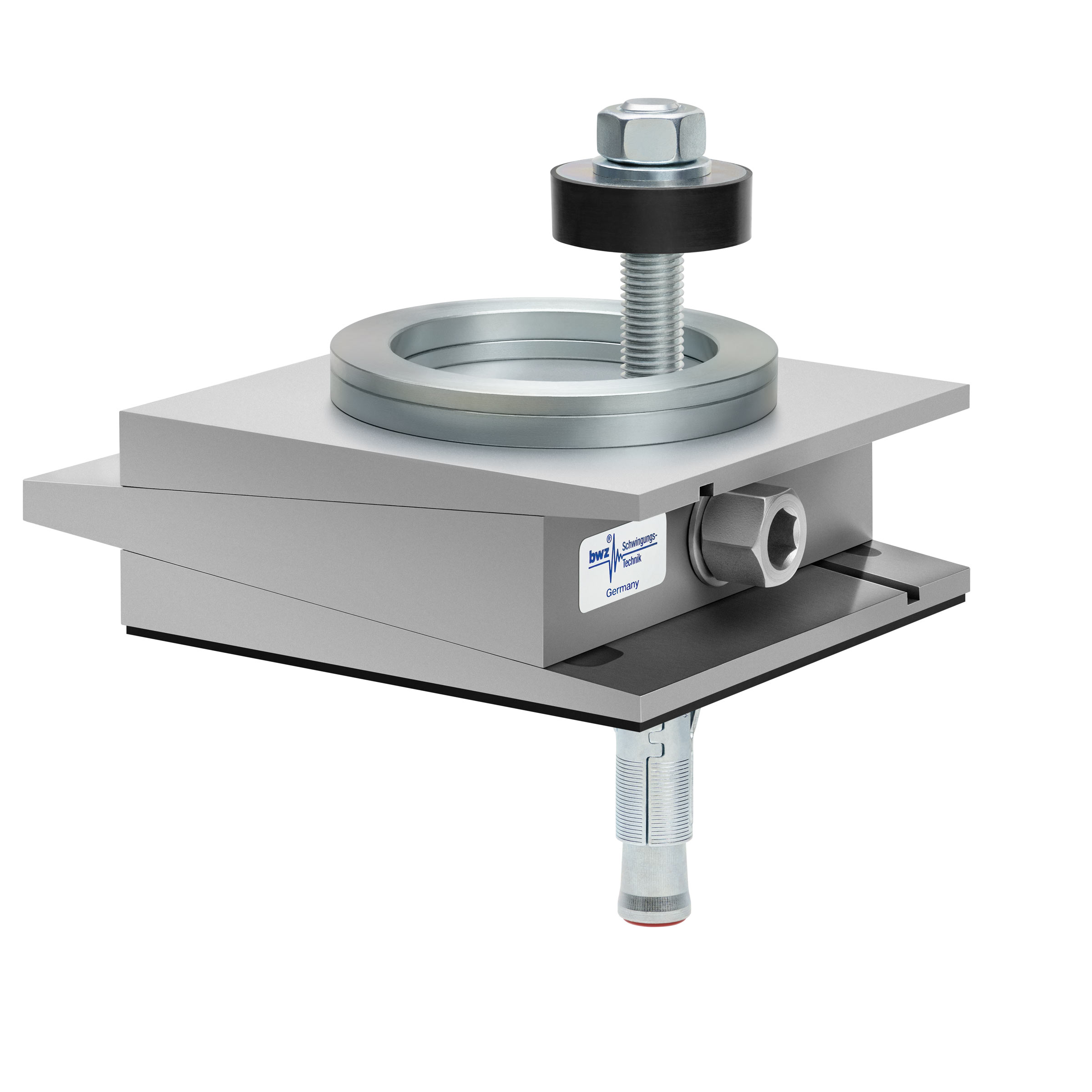

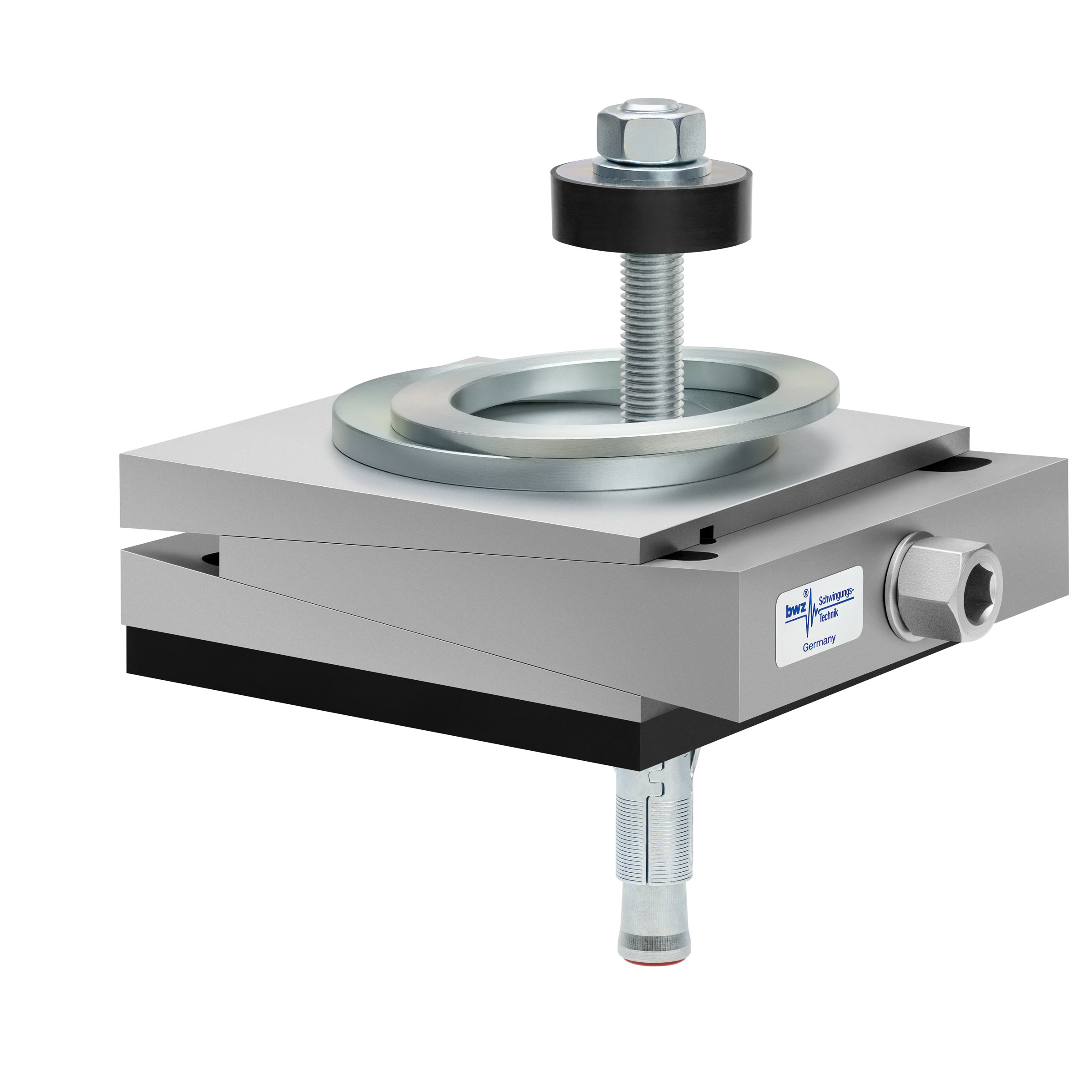

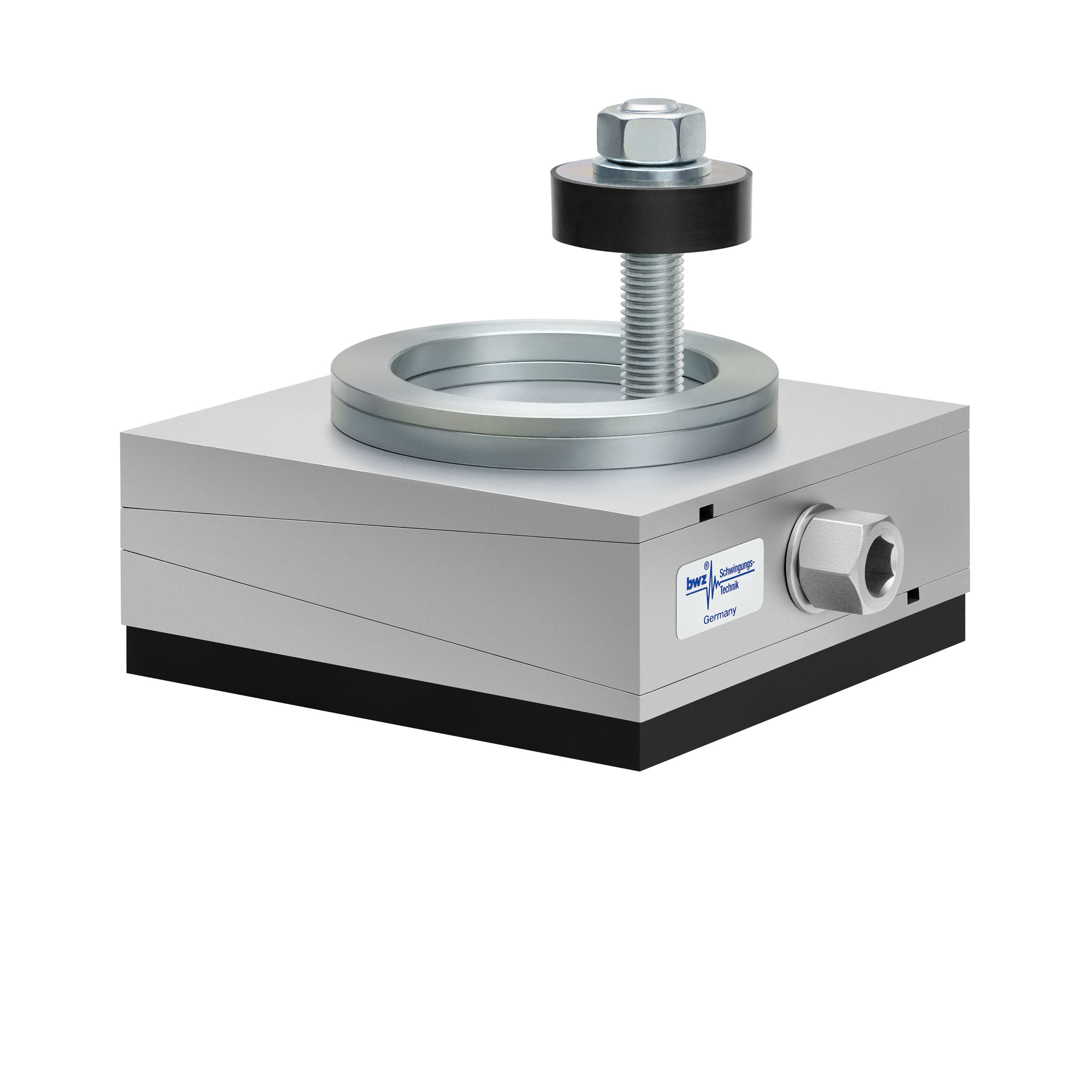

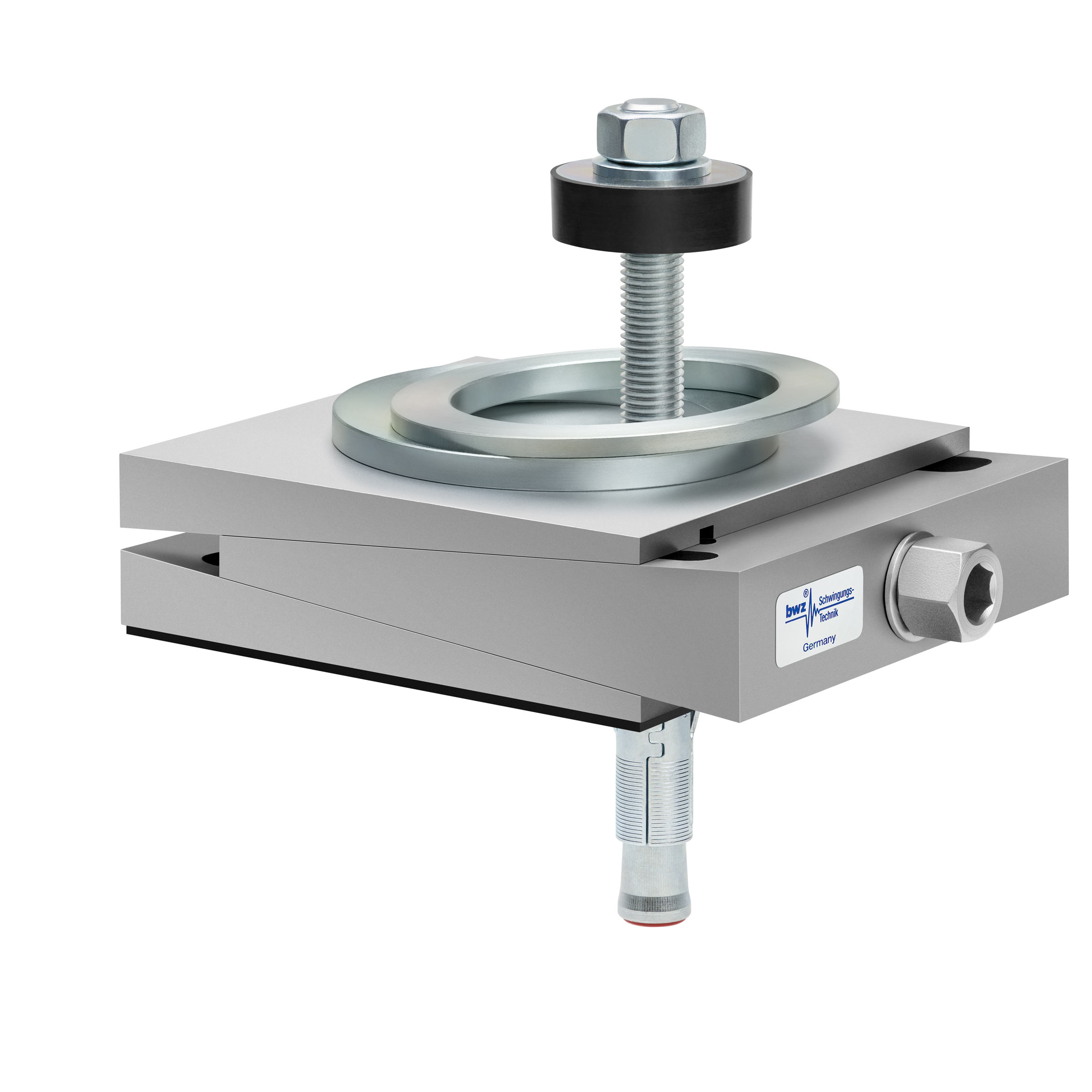

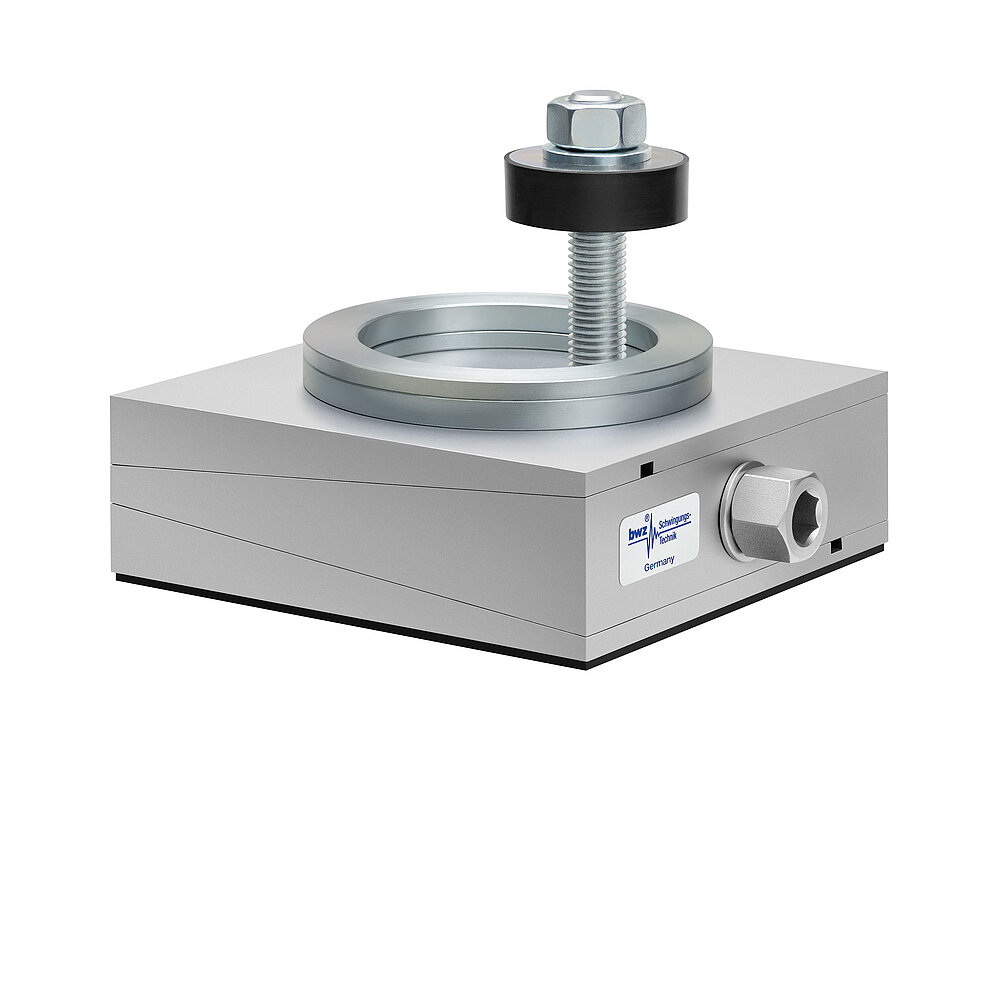

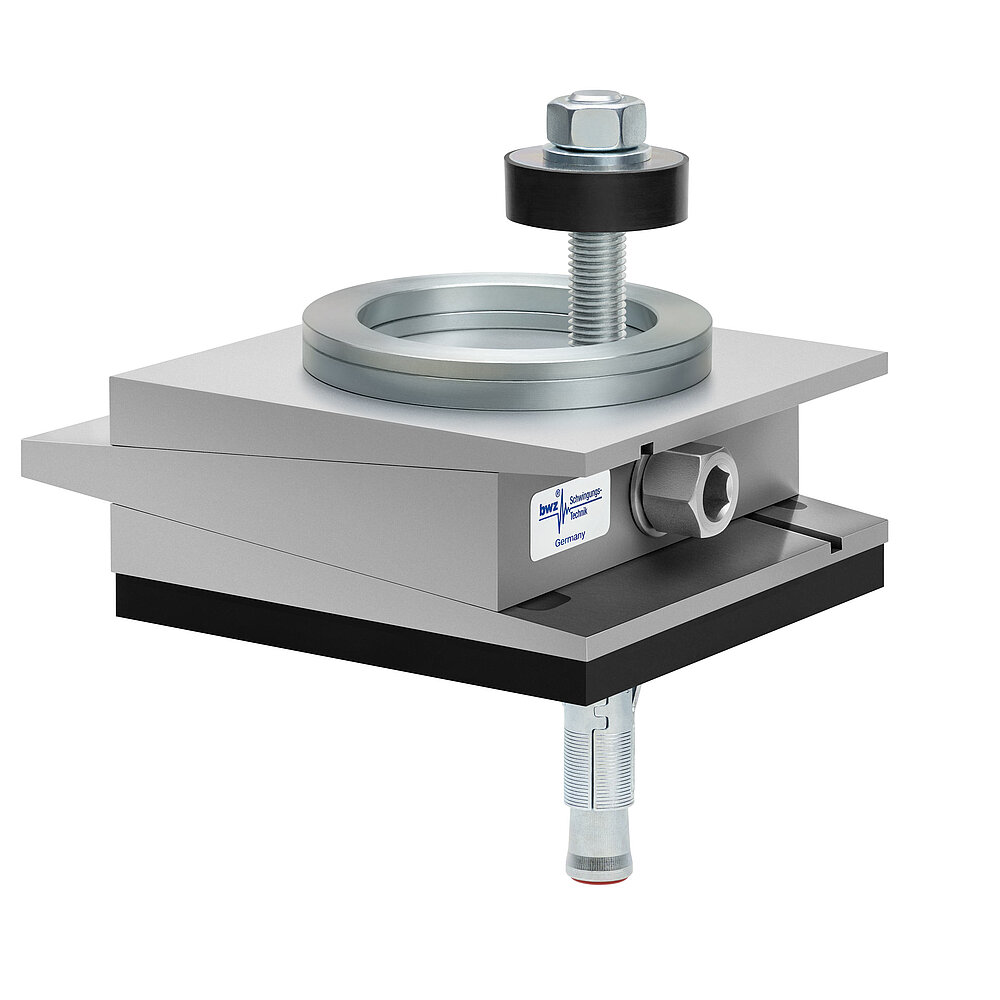

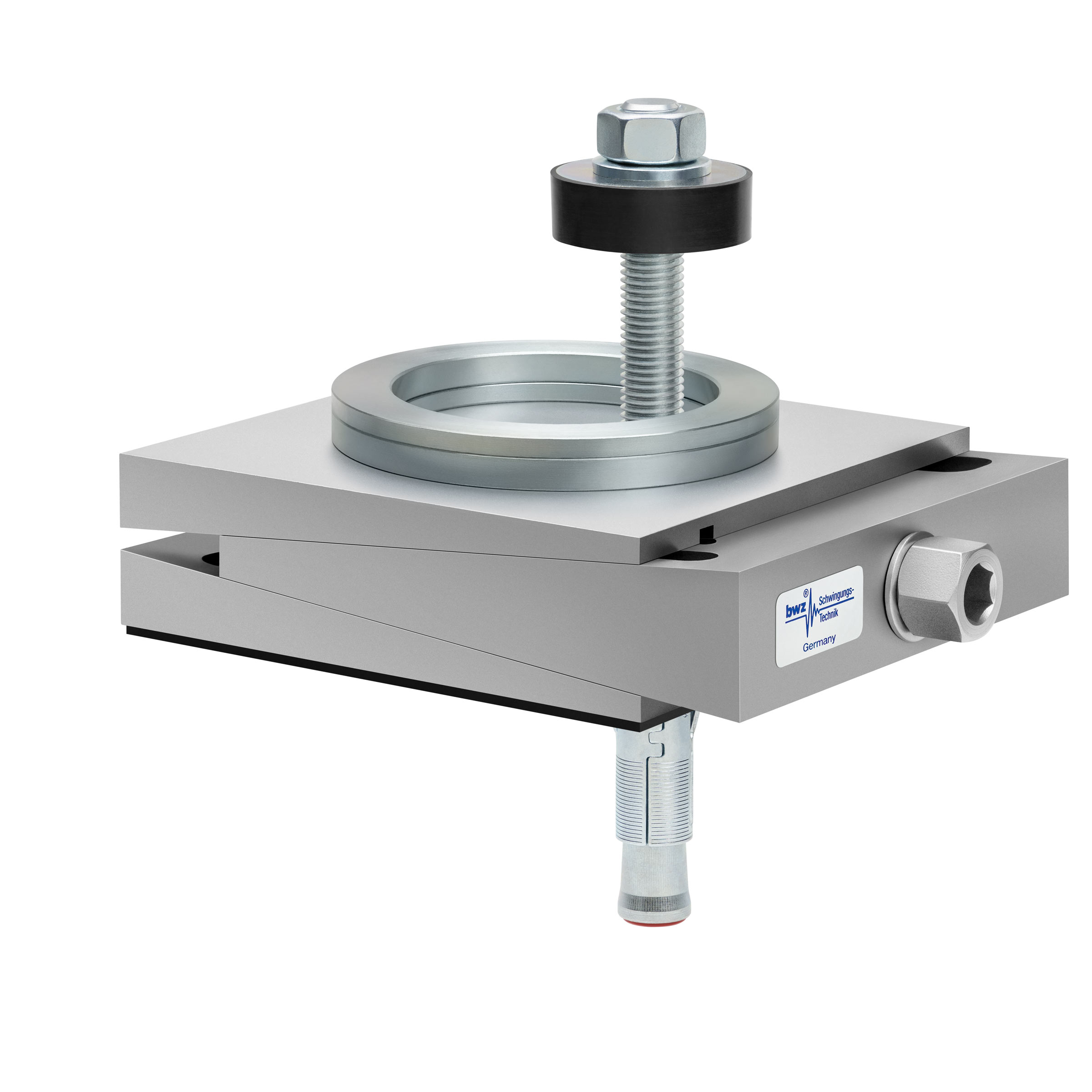

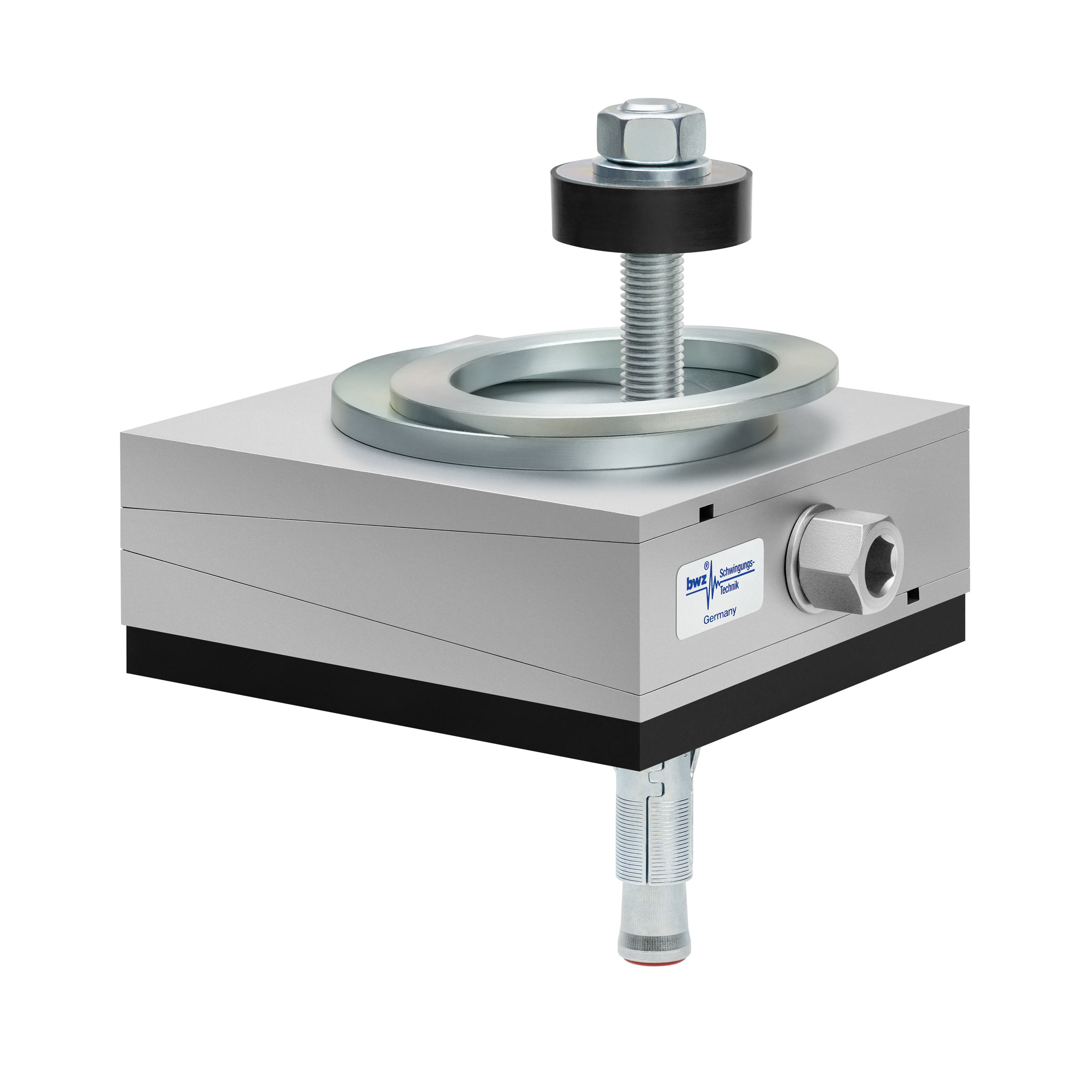

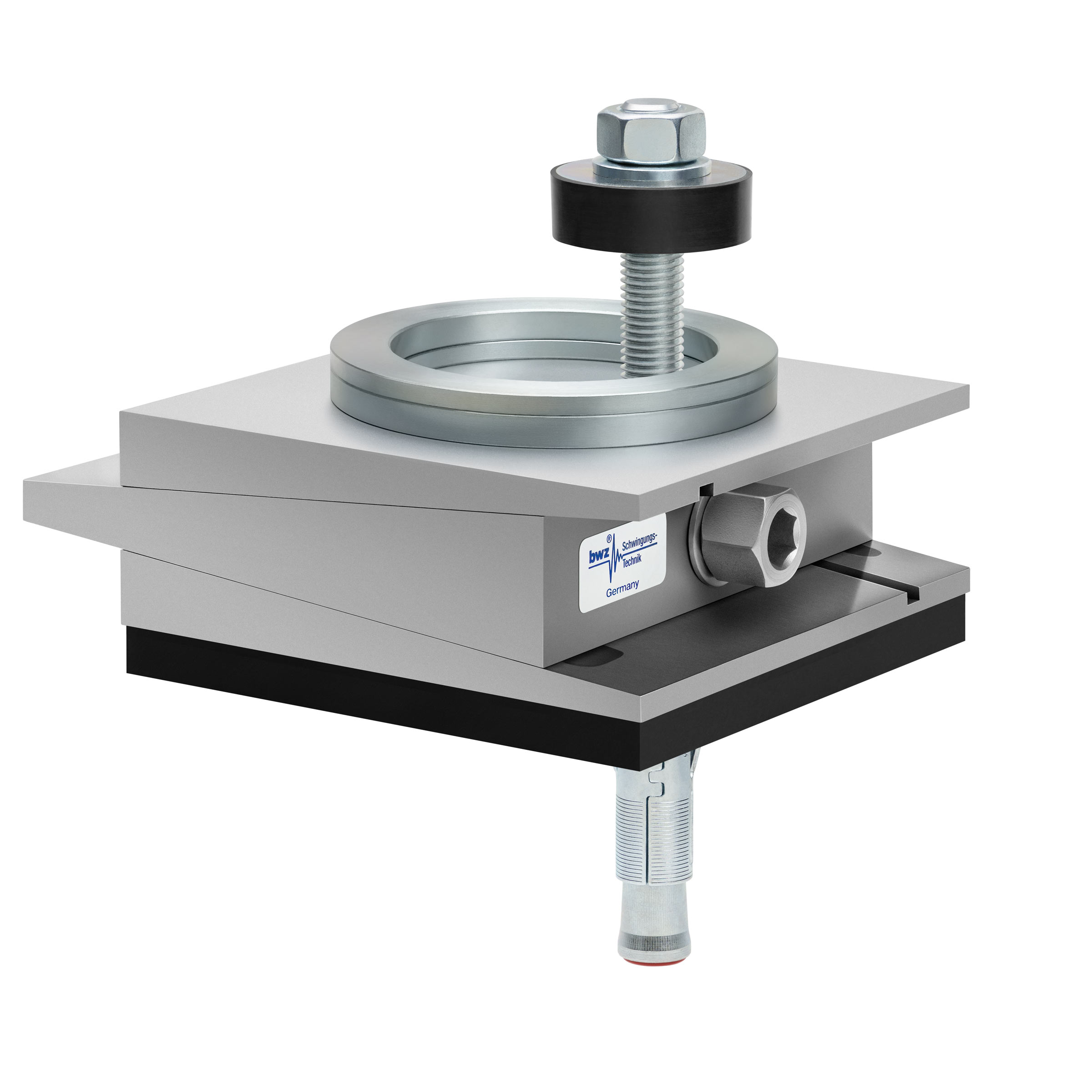

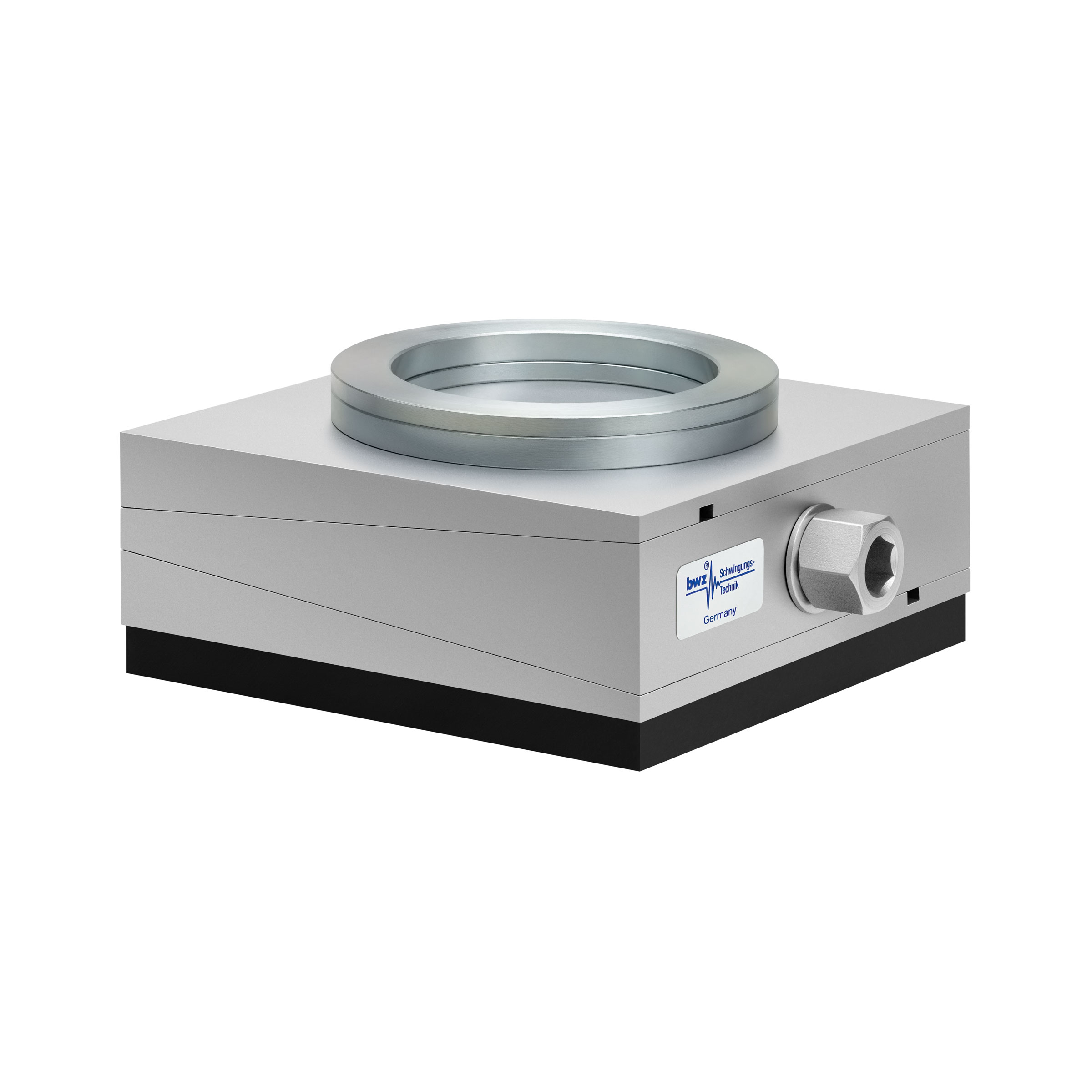

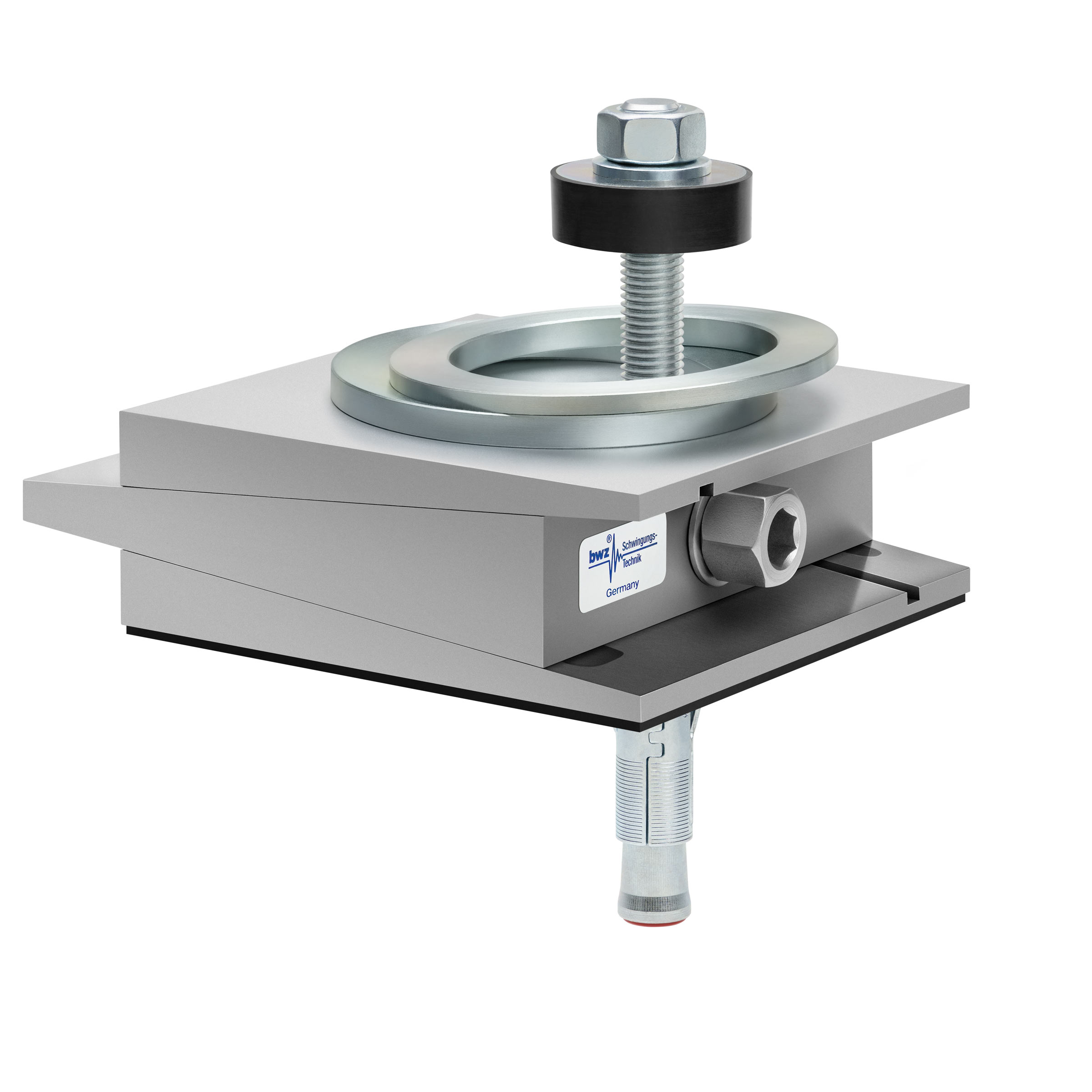

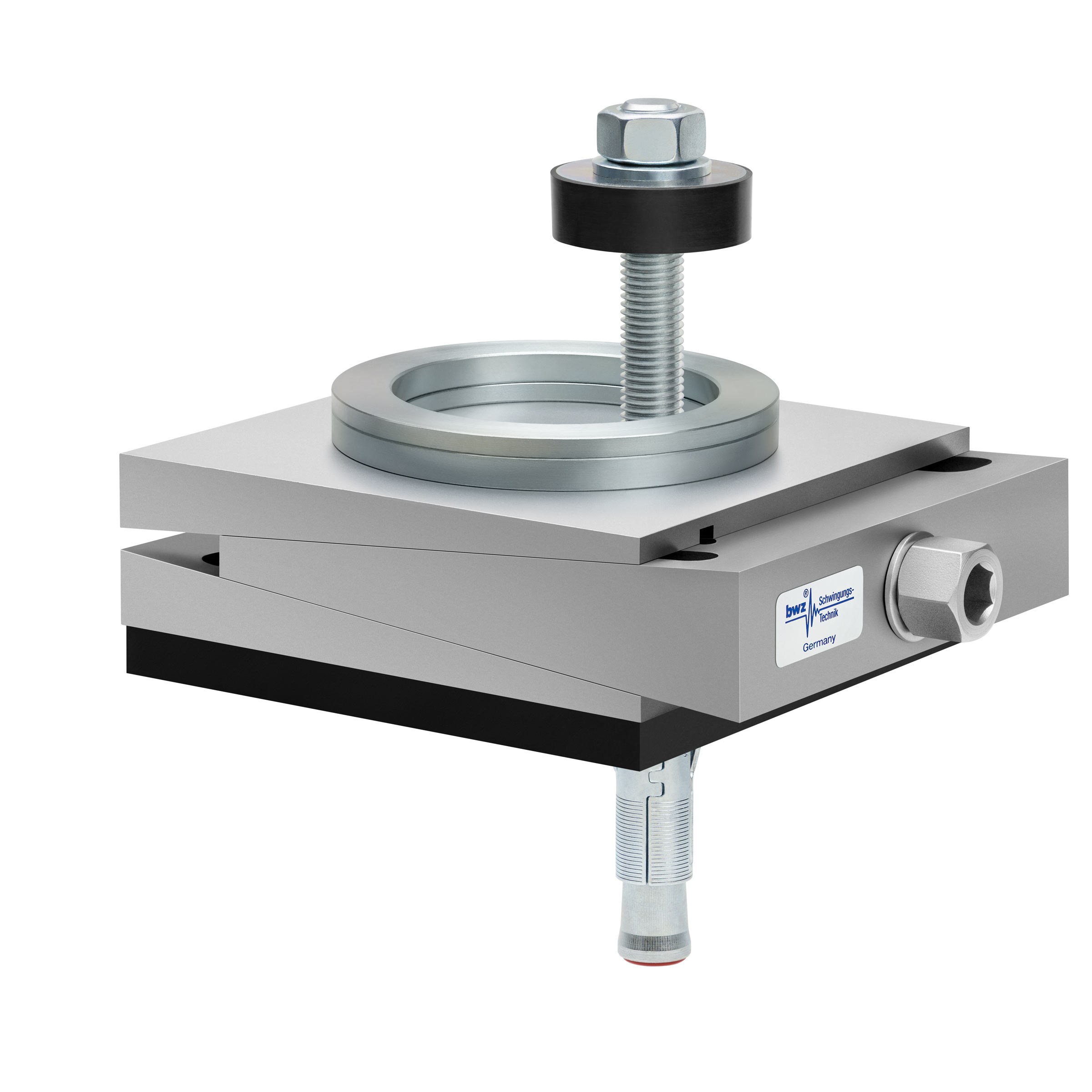

In Einbaulage gehört das Keilsegment mit der Dämpfungs- oder Gleitschutzplatte nach unten, das Keilsegment mit der zweiteiligen Kalotte weist nach oben. In der durchschraubbaren Version sind die beiden Innengewinde im Unterteil ausgebohrt. Eine von beiden Bohrungen wird für die Durchführung der Ankerschraube genutzt.
Erst wenn die Justage abgeschlossen ist, darf die Durchschraubverbindung festgesetzt werden. Zuwiderhandlungen haben eine Zerstörung des Mittelkeiles zur Folge.

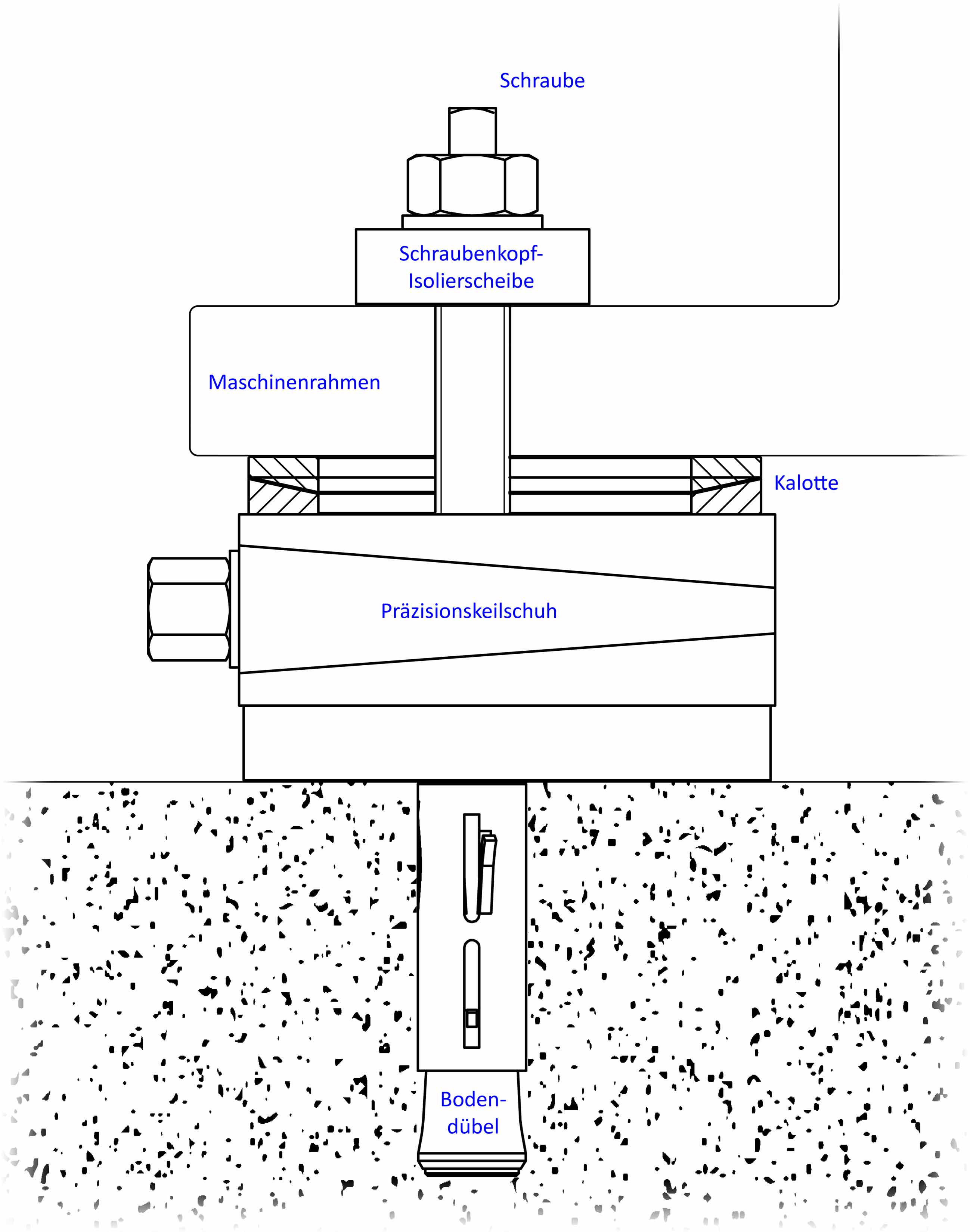

Eine Bestückung mit einer NBR-Dämpfungs- oder Gleitschutzplatte bewirkt Schwingungsisolierung /-dämpfung für die Amplitude nach unten. Die nach oben gerichtete Amplitude wird mit einer Schraubenkopfisolierscheibe gedämpft. Diese Schraubenkopfisolierscheibe ist bei der durchschraubbaren Version unverzichtbares Zubehör und muss so montiert werden, dass der Maschinenrahmen von oben damit eingefasst wird, wie dargestellt. Die Vermeidung von Körperschallbrücken in sensiblen Anwendungen erfordert das Einfügen eines Isolierschlauches oder Isolierbandes am Schraubenschaft.
Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
