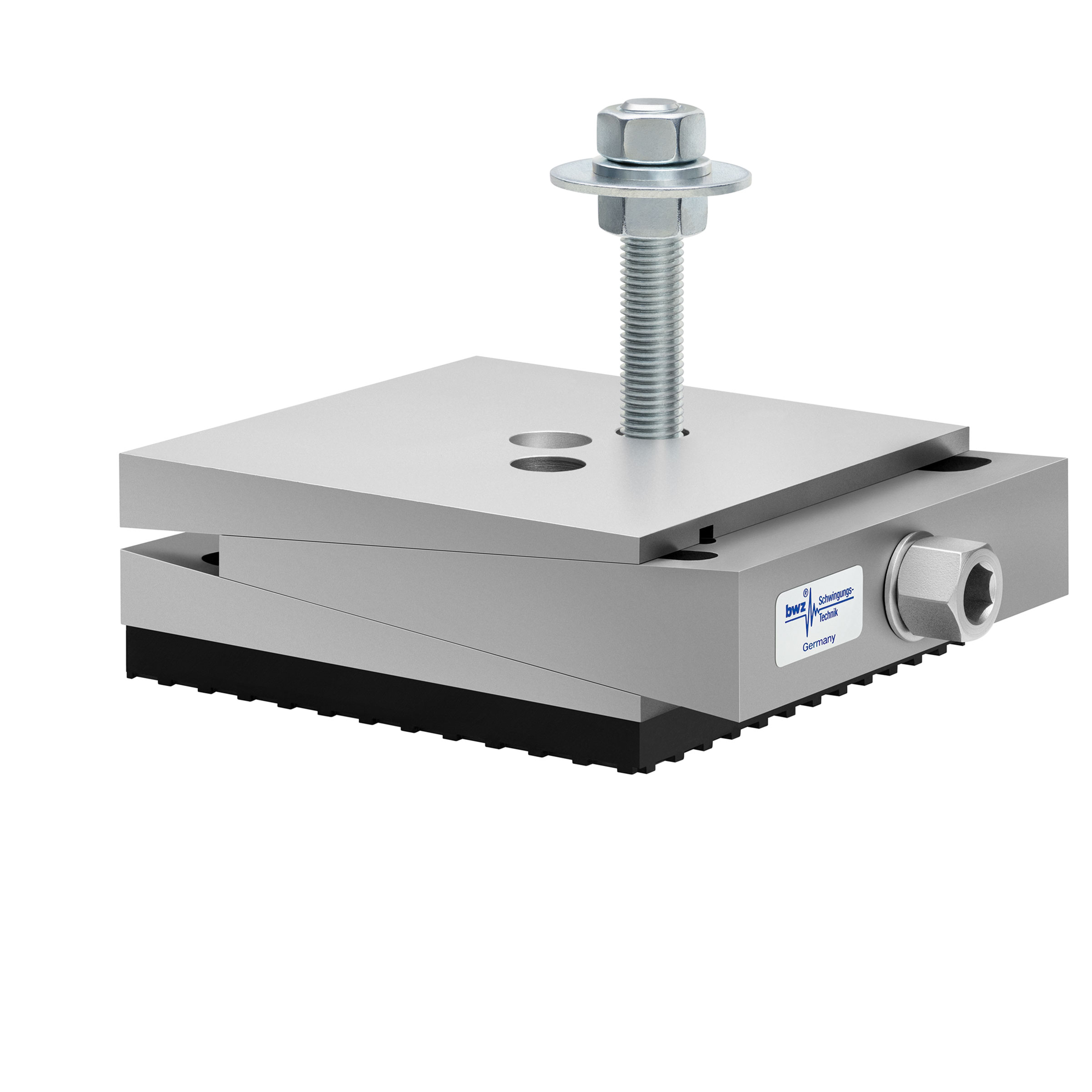

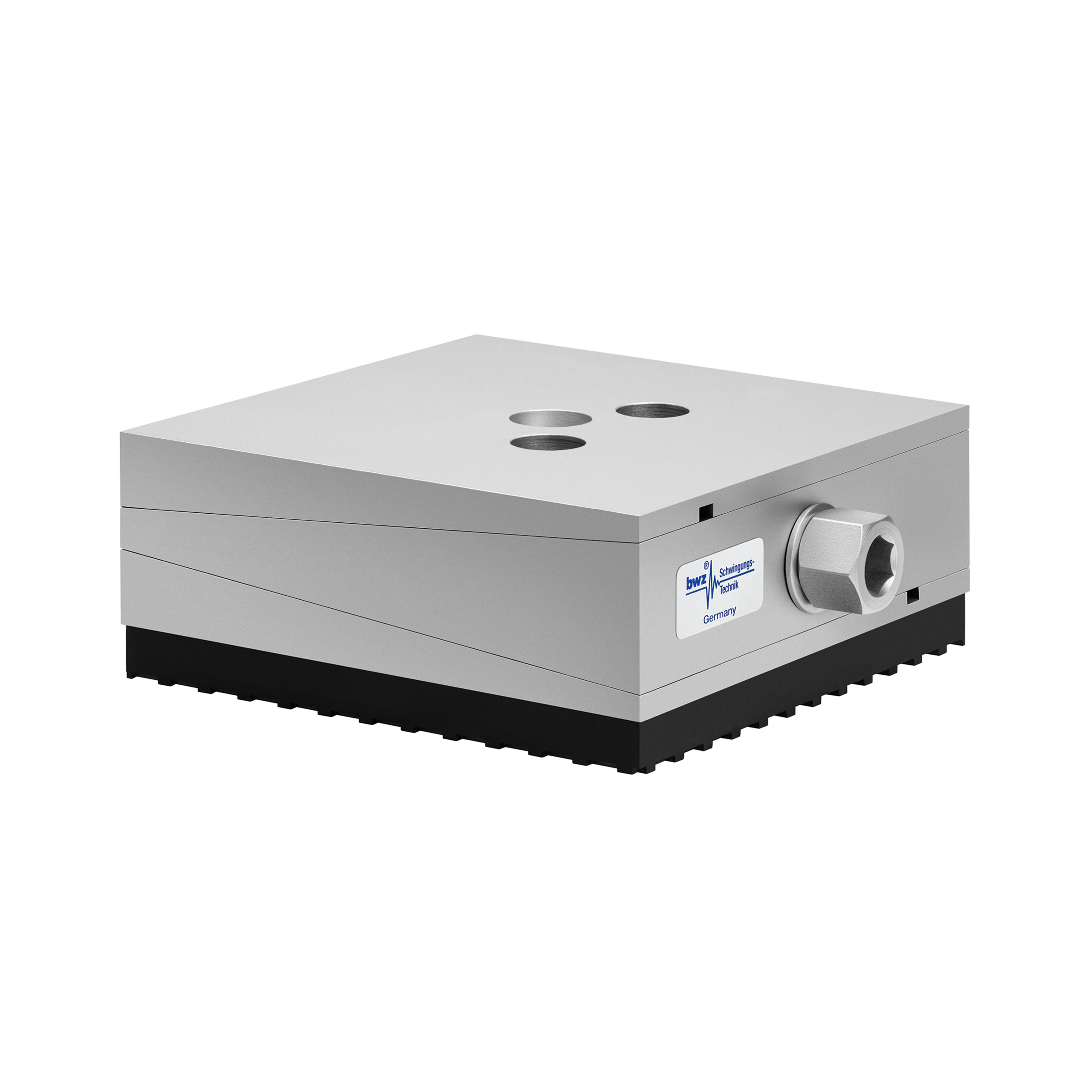

Präzisionskeilschuhe anschraubbar (BO)

Ausführung

unten NBR8516
profiliert
oben plangefräst, lackiert

Lieferung auf Wunsch mit Schraube, Muttern und Scheiben

geeignet für:

allgemeine Werkzeugmaschinen
Textilmaschinen
grafische Maschinen
Maschinen mit Horizontalschüben

Typ	Artikelnummer	Belastung (daN)	L (mm)	B (mm)	H (mm)	Ni (mm)	SW (a/i)	c (mm)	d (mm)	Gewinde (anschraubbar unten)	Masse (Kg)
FK 02/BO/NBR8516	8004 0001	1350	115	80	53	8	17/8	45	15	M12	1,94
FK 04/BO/NBR8516	8008 0001	2000	115	115	56	9	19/10	50	24	M16	3,04
FK 05/BO/NBR8516	8011 0001	2350	125	125	53	9	19/10	50	20	M16	3,63
FK 07/BO/NBR8516	8015 0001	3400	150	150	62	12	22/12	60	23	M16	5,96
FK 07/H/BO/NBR8516	8018 0001	3400	150	150	72	12	22/12	60	23	M16	7,35
FK 08/BO/NBR8516	8021 0001	3800	160	160	65	10	24/14	75	25	M16	7,38
FK 10/BO/NBR8516	8024 0001	6000	200	200	61	10	24/14	75	27,5	M20	11,08
FK 10/H/BO/NBR8516	8027 0001	6000	200	200	89	20	27/14	75	27,5	M20	16,27
FK 11/BO/NBR8516	8030 0001	8200	220	250	90	20	27/14	125	62	M20	22,52
FK 12/BO/NBR8516	8033 0001	12400	250	330	90	16	27/14	135	117,5	M24	33,99
FK 13/BO/NBR8516	8036 0001	18000	300	400	90	20	27/14	124	70/127	M24	43,45

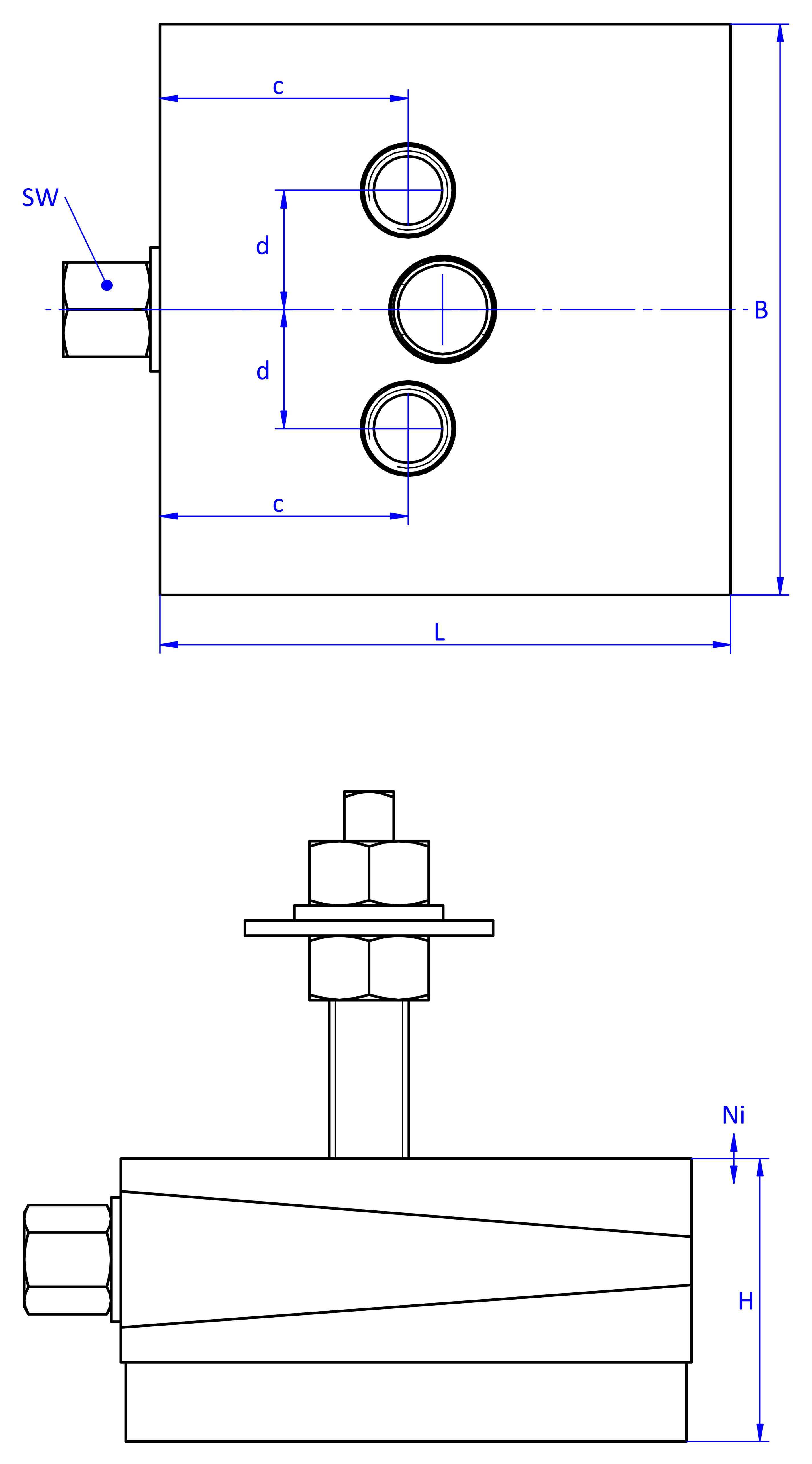

schematische Zeichnung eines anschraubbaren Maschinenschuhs, in der Draufsicht mit zwei Durchgangslöchern im Oberteil und zwei Gewindebohrungen im Unterteil, und in der Seitenansicht mit mitteldickem Elastomer mit Profilierung zur Schwingungsdämpfung unten sowie einer im Unterteil verschraubten Befestigungsschraube

Präzisionskeilschuhe anschraubbar (BO) - Montageanweisung

Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.

Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.

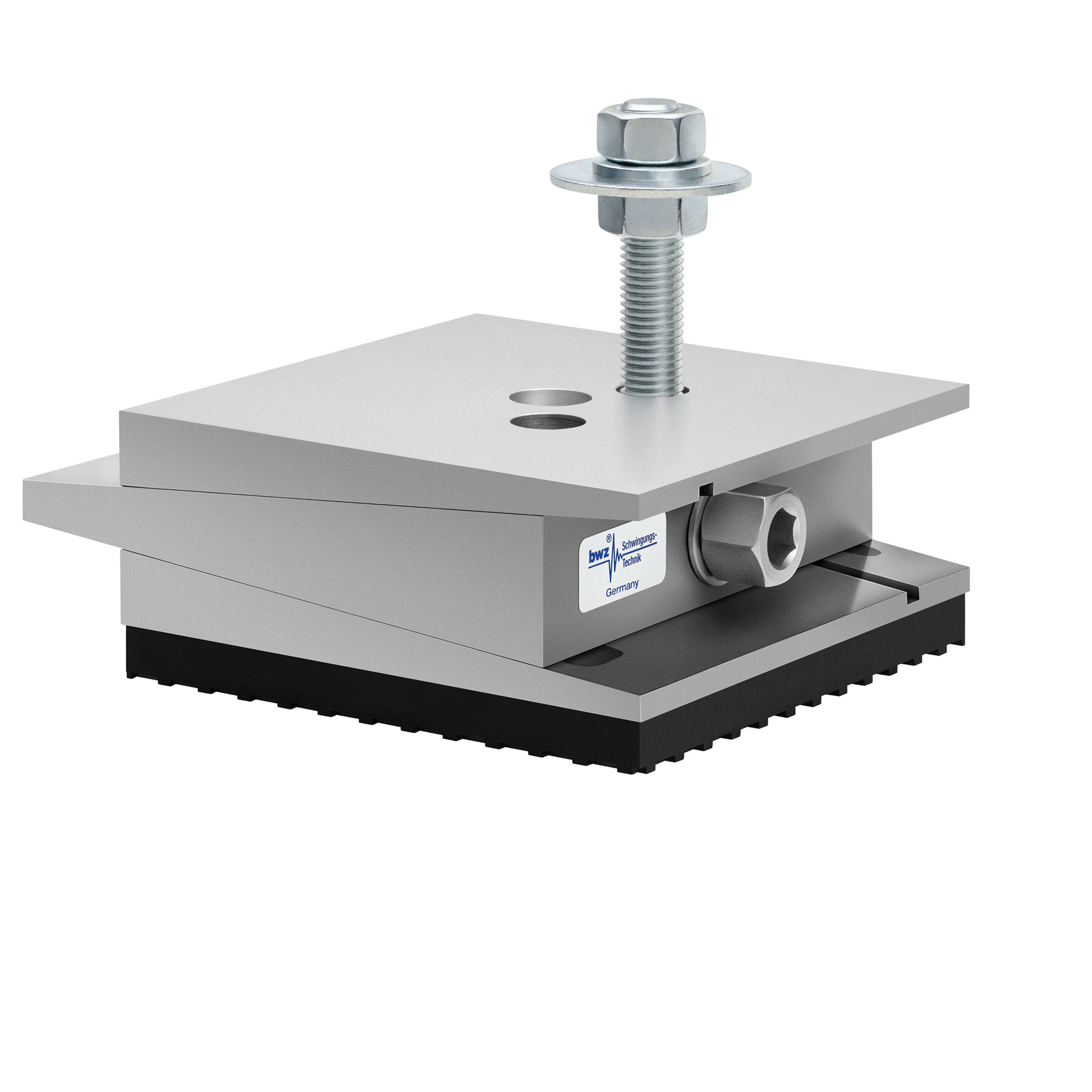

Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.

Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.

Die Präzisionskeilschuhe anschraubbar (BO) sind vorgesehen für eine Befestigung am Maschinenrahmen. Beim Transport werden die Keilschuhe mitgeführt. Anwendungsabhängig ist die Unterseite mit einer Dämpfungs- oder Gleitschutzplatte in unterschiedlicher Shorehärte und optionaler Profilierung bestückt.

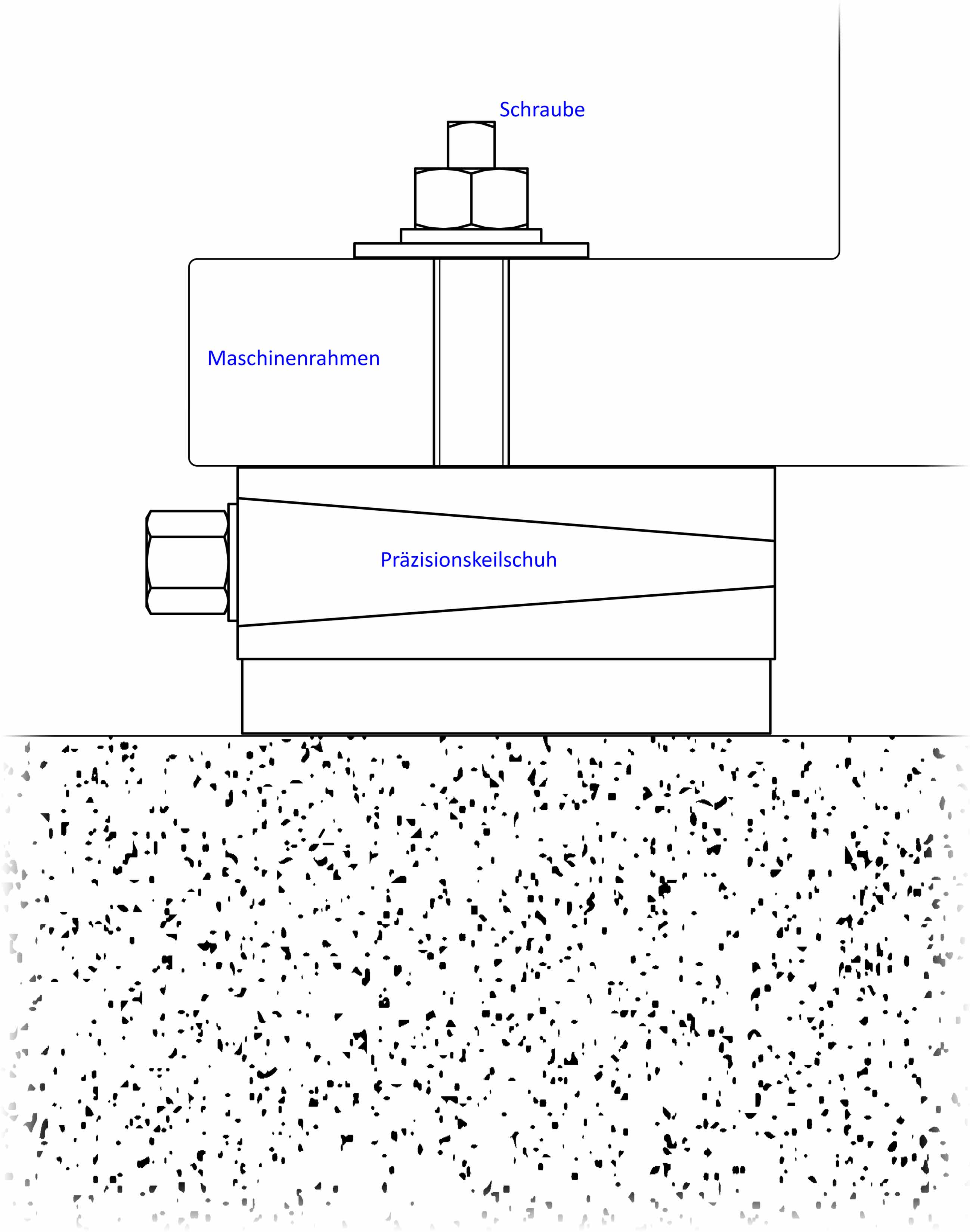

In Einbaulage gehört das Keilsegment mit der Dämpfungs- oder Gleitschutzplatte und den Innengewinden nach unten. Der Schraubenbolzen zum Anschrauben darf nur so weit eingedreht werden, wie es der angeklebte Elastomerbelag zulässt.

Erst wenn die Justage abgeschlossen ist, darf die Anschraubverbindung festgesetzt werden. Zuwiderhandlungen haben eine Zerstörung des Mittelkeiles zur Folge.

Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
