Präzisionskeilschuhe anschraubbar (BO) mit Kalotte - Montageanweisung
Wir bitten, Folgendes generell vor der Montage der Präzisionskeilschuhe zu beachten.
Die Lastangaben für die Präzisionskeilschuhe in den Tabellen sind gültig für statische Belastung.
Eine erleichterte Verstellung mit stark reduziertem Drehmoment ist unter Last aus der oberen Einstellhöhe nach unten und unter Ausnutzung der Schwerkraft möglich. Vor der Montage wird empfohlen, den Keilschuh in die obere Position zu bringen. Für den Betriebszustand ist die optimale Auflage in der Mittelstellung anzustreben.
Die Teile müssen mit Ihren Führungsnuten und Führungsfedern formschlüssig miteinander plan zusammengefügt sein.

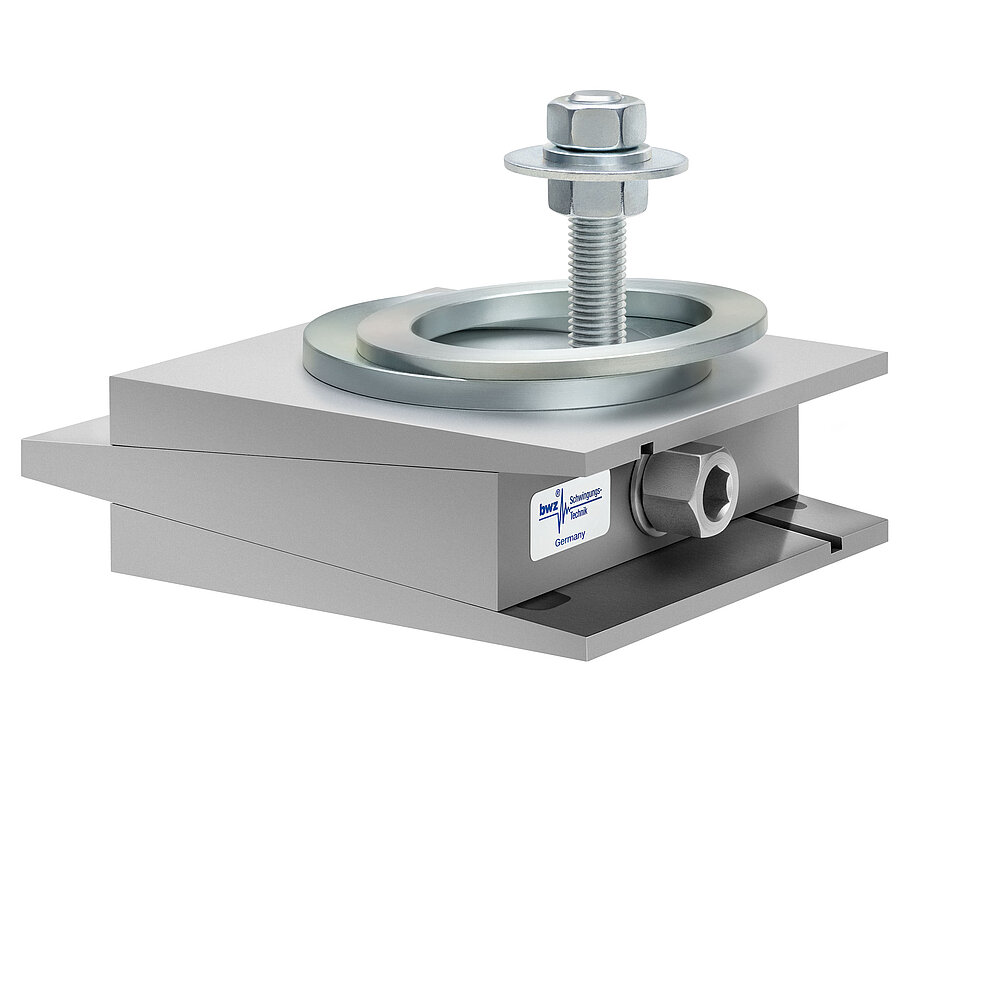

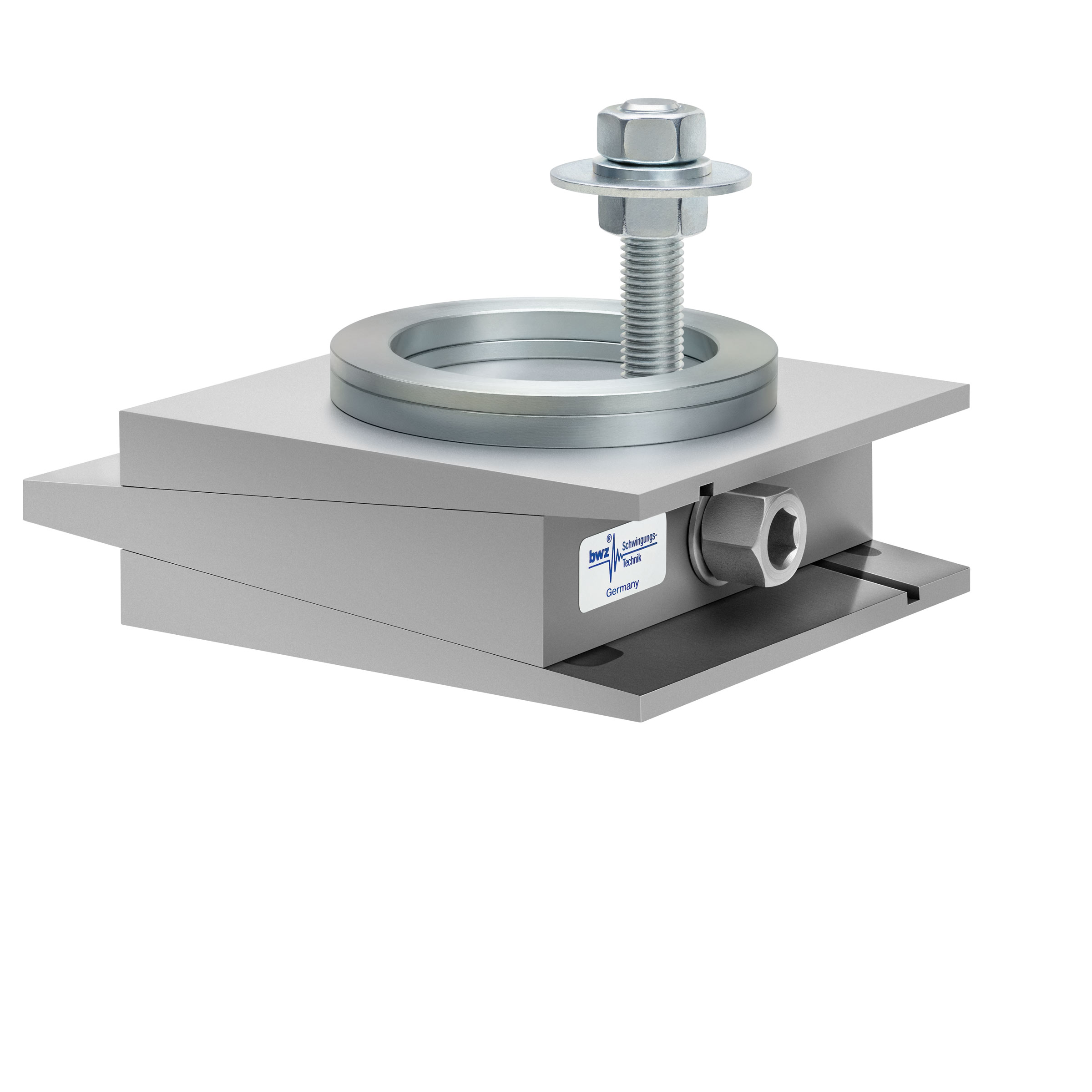

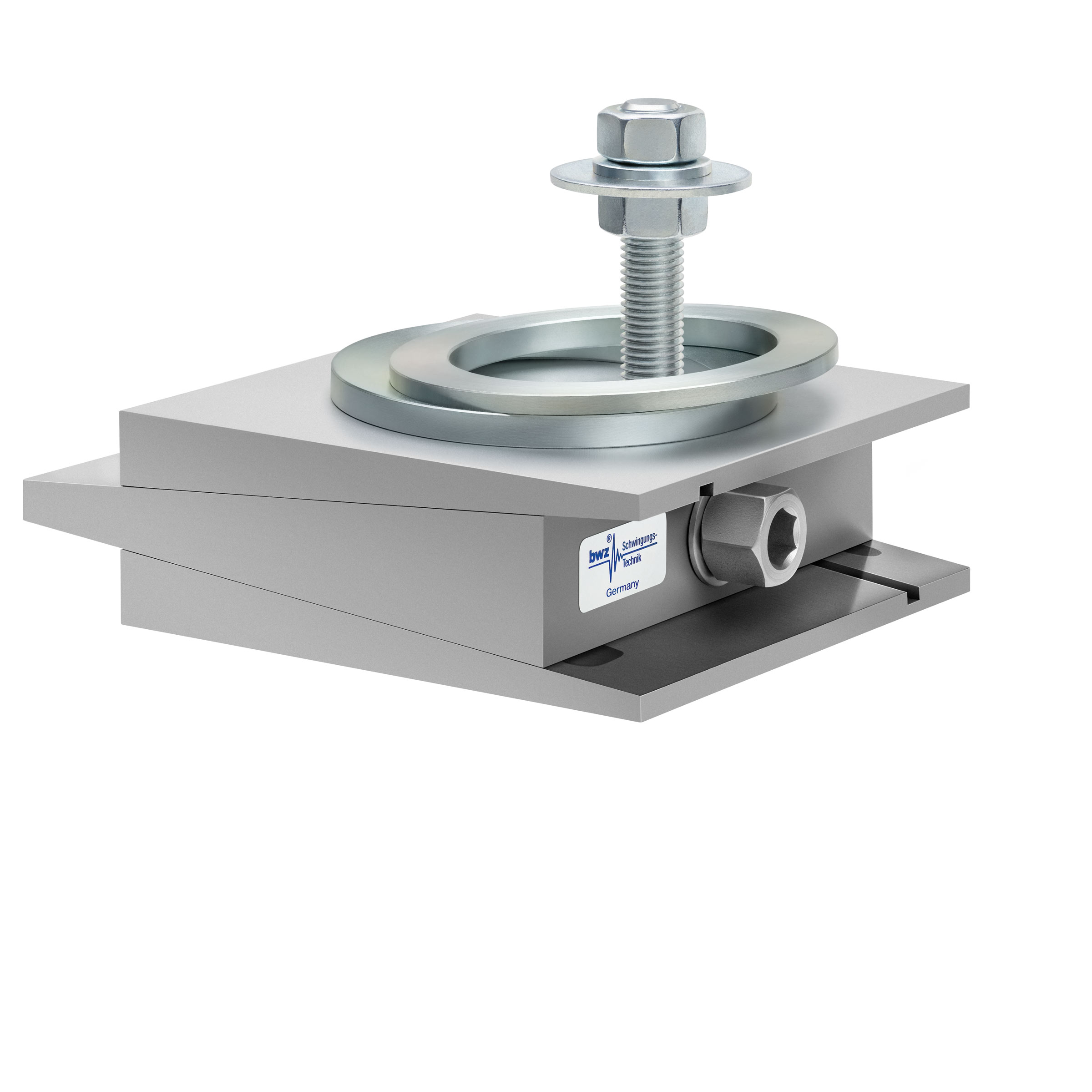

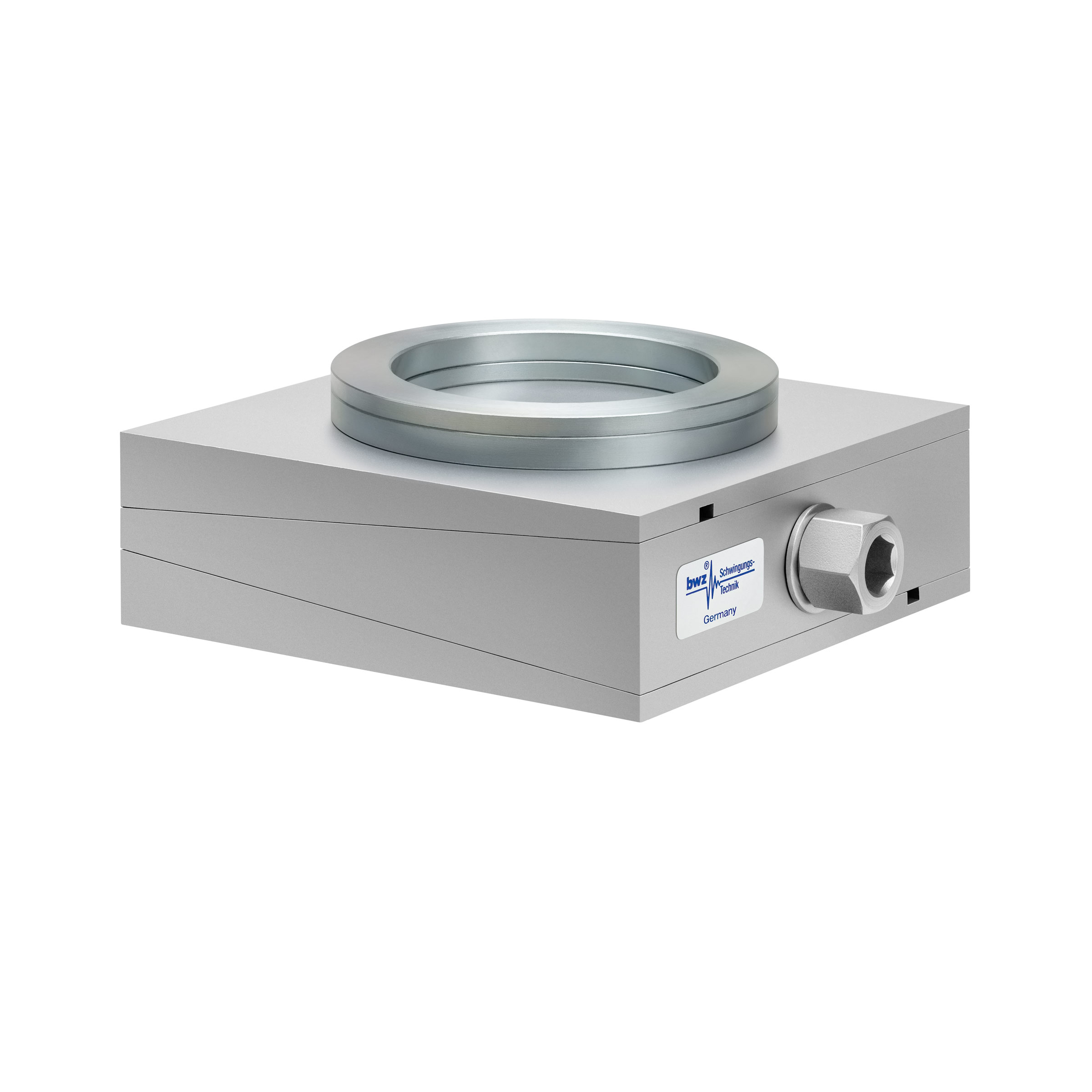

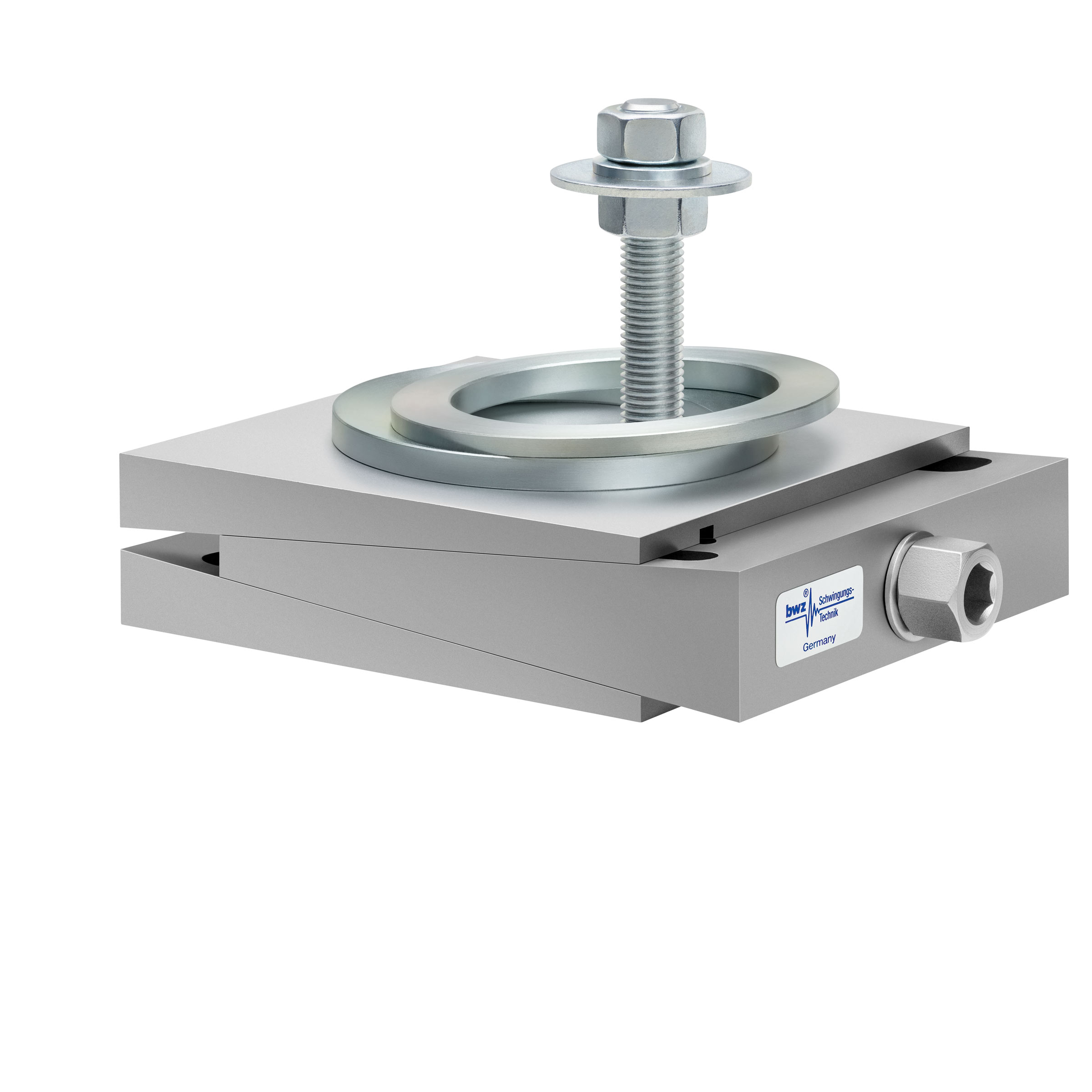

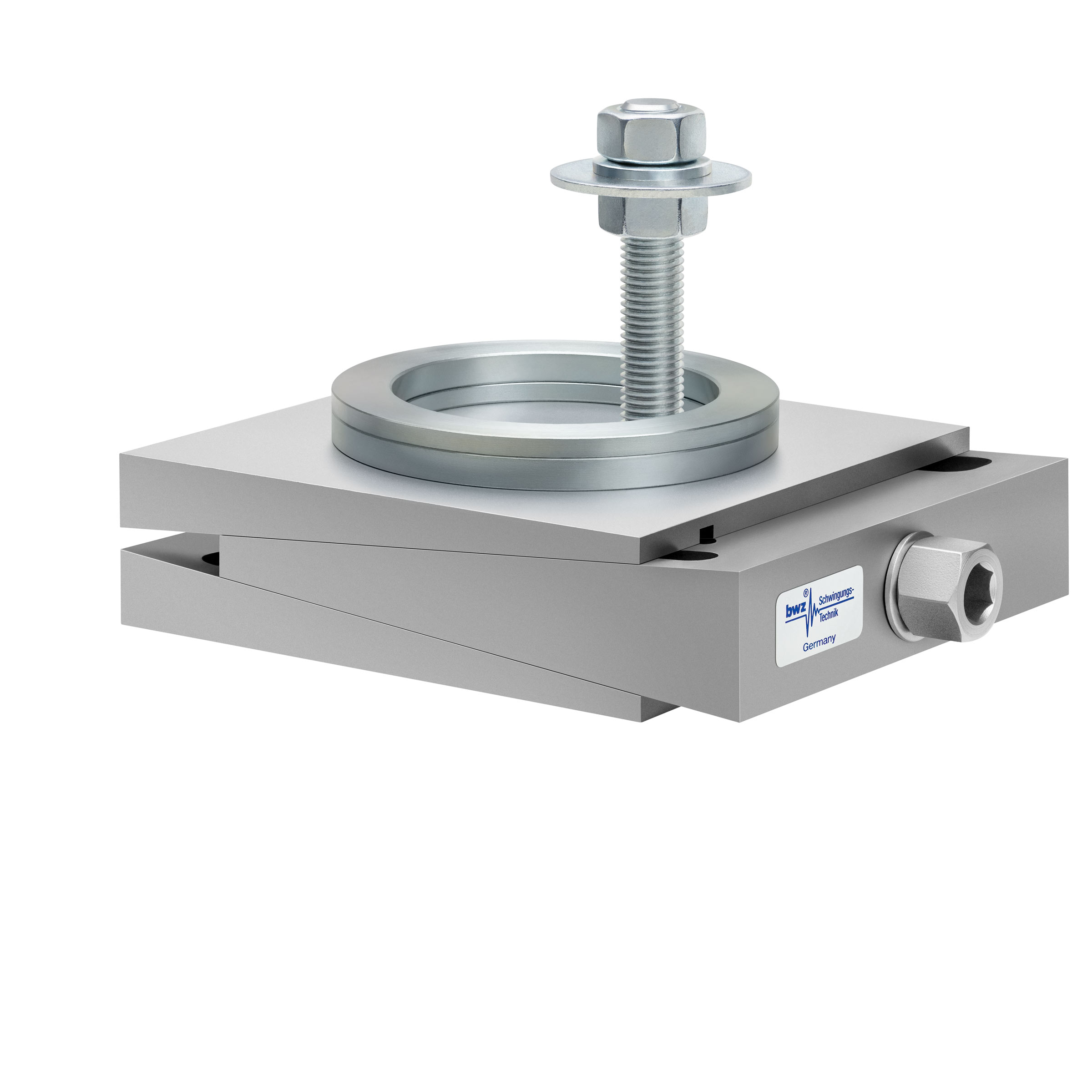

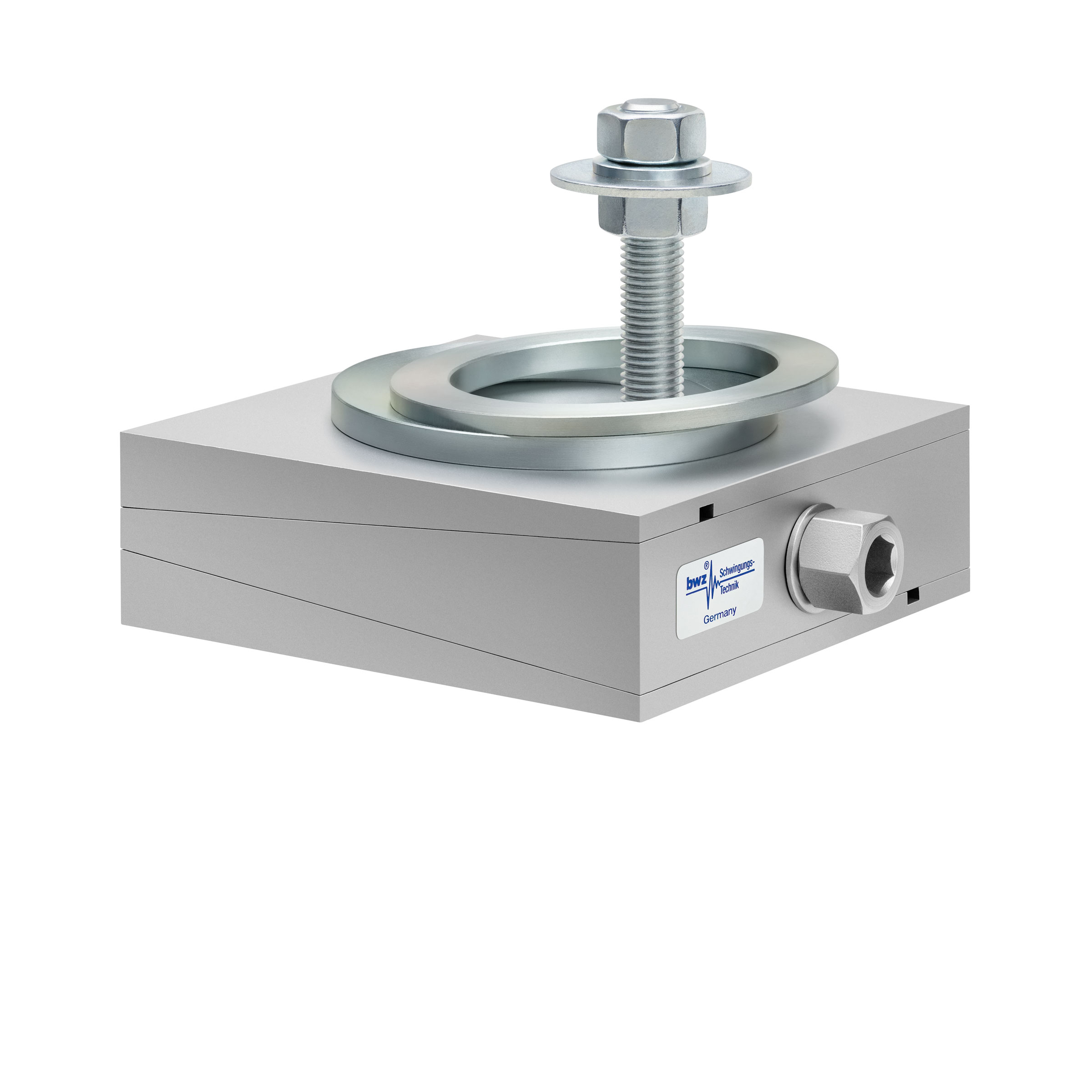

Die Präzisionskeilschuhe anschraubbar (BO) mit Kalotte sind vorgesehen für eine Befestigung am Maschinenrahmen und Ausgleich von Winkelfehlern. Beim Transport werden die Keilschuhe mitgeführt. Anwendungsabhängig ist die Unterseite mit einer Dämpfungs- oder Gleitschutzplatte in unterschiedlicher Shorehärte und optionaler Profilierung bestückt.

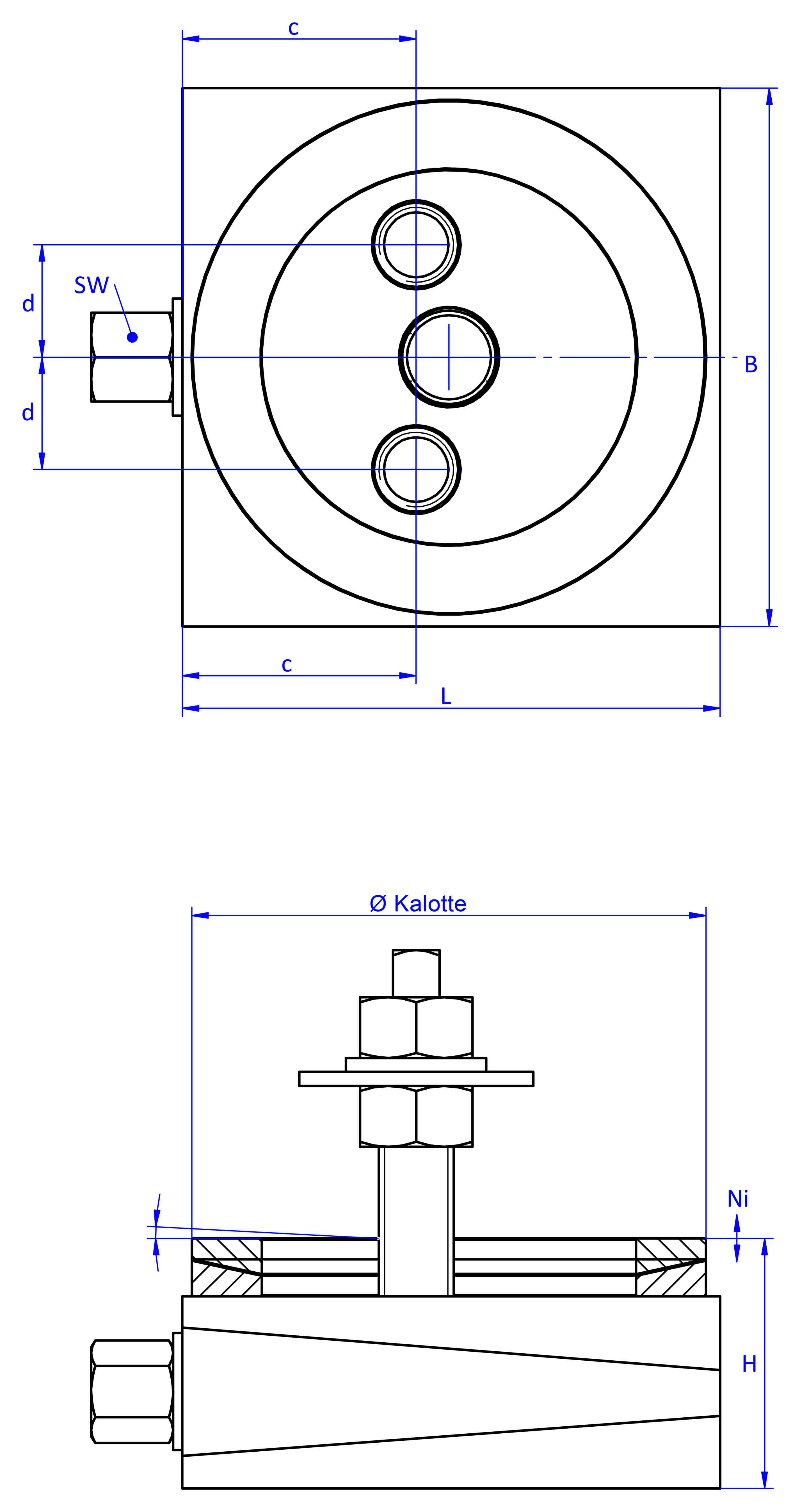

In Einbaulage gehört das Keilsegment mit der Dämpfungs- oder Gleitschutzplatte und den Innengewinden nach unten, das Keilsegment mit der zweiteiligen Kalotte weist nach oben. Der Schraubenbolzen zum Anschrauben darf nur so weit eingedreht werden, wie es der angeklebte Elastomerbelag zulässt.
Erst wenn die Justage abgeschlossen ist, darf die Anschraubverbindung festgesetzt werden. Zuwiderhandlungen haben eine Zerstörung des Mittelkeiles zur Folge.
Eine erleichterte Einstellung wird wie oben beschrieben aus der oberen Position nach unten ausgeführt.
