• Oberflächenveredelung
    der Stahlplatten: verzinkt
  • Sondergalvanik für Stahlplatten und Nivellierschrauben
    vernickelt oder verchromt, sowie Edelstahlschrauben und Edelstahlplatten auf Anfrage
  • Lieferumfang der Nivellierschrauben
    2 x Mutter DIN 934 / ISO 4032
    1 x Scheibe DIN 125 / ISO 7089
    1 x Scheibe DIN 9021 / ISO 7093
    ab Gewindegröße M24 aufwärts
    2 x Mutter DIN 934 / ISO 4032
    2 x Scheibe DIN 125 / ISO 7089
  • Optional (gegen Aufpreis)
    Bestückung der Nivellierschrauben
    Verpacken in einzelne Schnellverschlussbeutel
    Artikelkennzeichnung nach Bedarf

  • Typ V PH mit Elastomerbelag NBR 5514 Anwendung zur Passivisolierung z. B. bei Messmaschinen, Waagen, Dosiergeräten und Optischen Geräten; Belag ohne Profilierung; Größen 5V und 6V in dieser Shorehärte auf Anfrage

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    19V PH NBR55147133 0001190x19020915034M2030551500

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V PH mit Elastomerbelag NBR 5518 Anwendung zur Passivisolierung z. B. bei Messmaschinen, Waagen, Dosiergeräten und Optischen Geräten; Belag ohne Profilierung - höhere Isolierwirkung als Ausführung mit NBR 5514; Größen 5V und 6V in dieser Shorehärte auf Anfrage

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    19V PH NBR55187133 0002190x19021315038M2030551500

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V PH mit Elastomerbelag NBR 7516 Anwendung zur Dämpfung / Isolierung z. B. bei hochdynamischen Maschinen, Pressen, Scheren, Stanzen, Kompressoren und Pumpen; Belag mit Profilierung

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    5V PH NBR75167111 000350x5014510024M162475200
    6V PH NBR75167121 000360x6014510024M162475380
    19V PH NBR75167133 0003190x19021115036M2030753800

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V PH mit Elastomerbelag NBR 7525 Anwendung zur Dämpfung / Isolierung z. B. bei hochdynamischen Maschinen, Pressen, Scheren, Stanzen, Kompressoren und Pumpen; Belag mit Profilierung - höhere Isolier- / Dämpfungswirkung als Ausführung mit NBR 7516

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    5V PH NBR75257111 000450x5015410033M162475200
    6V PH NBR75257121 000460x6015410033M162475380
    19V PH NBR75257133 0004190x19022015045M2030753800

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V PH mit Elastomerbelag NBR 8516 Anwendung zur Dämpfung z. B. bei allgemeinen ( CNC )-Werkzeugmaschinen, Textilmaschinen, grafischen Maschinen und Maschinen mit Horizontalschüben; Belag mit Profilierung

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    5V PH NBR85167111 000550x5014510024M162490240
    6V PH NBR85167121 000560x6014510024M162490470
    19V PH NBR85167133 0005190x19021115036M2030904500

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V PH mit Elastomerbelag NBR 8525 Anwendung zur Dämpfung z. B. bei allgemeinen ( CNC )-Werkzeugmaschinen, Textilmaschinen, grafischen Maschinen und Maschinen mit Horizontalschüben; Belag mit Profilierung - höhere Dämpfungswirkung als Ausführung mit NBR 8516

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    5V PH NBR85257111 000650x5015410033M162490240
    6V PH NBR85257121 000660x6015410033M162490470
    19V PH NBR85257133 0006190x19022015045M2030904500

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V PH mit Elastomerbelag NBR 9014 Anwendung zur Dämpfung z. B. bei Bearbeitungszentren, Transferstraßen, ( CNC )-Werkzeugmaschinen, Rund- und Flachschleifmaschinen, Langbettmaschinen mit geringer Eigensteifigkeit, Bohr- und Fräswerken; Elastomerbelag ohne Profilierung

    BezeichnungArtikelnummerL / B(mm)h1(mm)h2(mm)h3(mm)G(Gewinde)SW(mm)Shorehärte (±5 Shore)Belastung (daN)
    5V PH NBR90147111 000750x5014310022M162490240
    6V PH NBR90147121 000760x6014310022M162490470
    19V PH NBR90147133 0007190x19020915034M2030904500

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

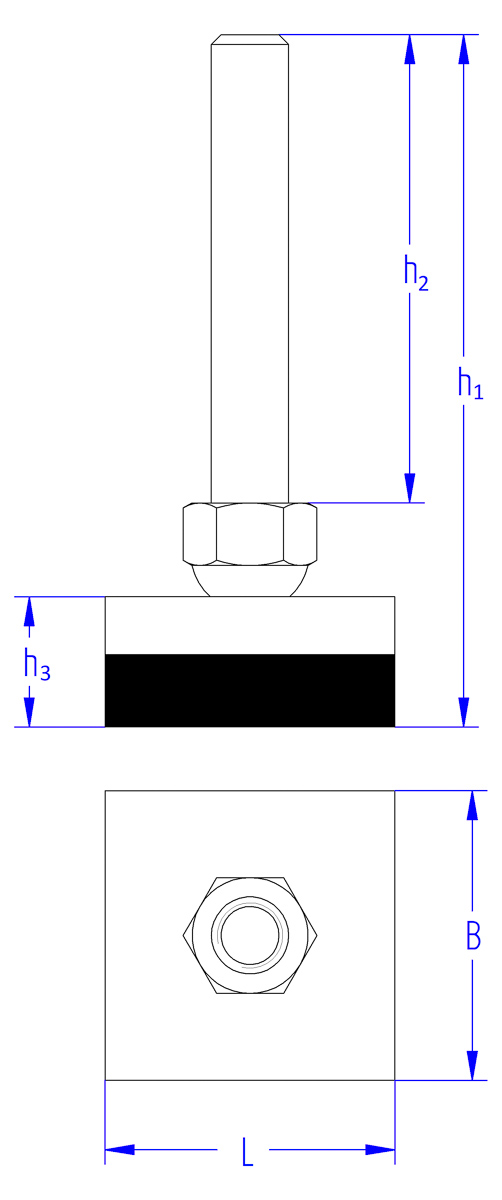

schematische Zeichnung eines quadratischen Maschinenfußes, bestehend aus einer Stahlplatte mit darüberliegendem Gewinde in pendelnder Sechskant-Hutmutter und darunterliegendem Elastomer für Schwingungsdämpfung, in der Seitenansicht und in der Draufsicht

Längenangaben der Nivellierschrauben beziehen sich auf die Gewindenutzlänge h2.

BezeichnungGewindenutzlänge mm
M8auf Anfrage
M10100, 150, 200, 250
M12100, 150, 200, 250
M14auf Anfrage
M16100, 150, 200, 250
M18auf Anfrage
M20100, 150, 200, 250
M24100, 150, 200, 250
M30100, 150, 200, 250

Weitere Gewindenutzlängen auf Anfrage.

Sonderlängen, alternative Galvanisierung mit Nickel oder Chrom, Feingewinde mit speziellen Steigungen, Nivellierschrauben aus Edelstahl oder speziellen Werkstoffen auf Anfrage.

Spezielle Lösungen und Modifikationen nach Kundenvorgabe sind aufgrund unserer hohen internen Fertigungstiefe ( CNC und konventionell ) jederzeit möglich.

Stahlplatten

  • Nach DIN EN ISO 8062-3 DCTG 10 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: S235JR+C / EN10277/78 (ST37K DIN1652/174)

Elastomere

  • Shore-Härte A Messung: nach DIN 53505 bzw. DIN ISO 7619-1
  • Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
  • Werkstoffe: NBR 55° / 75° / 90° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben

  • Nach DIN 976 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2

Fertigungsteile aus Sechskantmaterialien

  • Nach EN 10277/10278 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: Stahl blank 11SMn30+C -/- Edelstahl 1.4305



Technische Änderungen vorbehalten!
