• Passende Nivellierschrauben
    mit 120° Spitze und 4-Kant in verzinkter Ausführung in der Auswahlliste, Edelstahlschrauben und Edelstahlplatten auf Anfrage
  • Oberflächenveredelung der Stahlplatten
    verzinkt
  • Sondergalvanik für Stahlplatten und Nivellierschrauben
    vernickelt oder verchromt

  • Typ V mit Elastomerbelag NBR 5514 Anwendung zur Passivisolierung z. B. bei Messmaschinen, Waagen, Dosiergeräten und Optischen Geräten; Belag ohne Profilierung; Größen 5V und 6V in dieser Shorehärte auf Anfrage

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    19V NBR55147130 0001190x19034120°551500
  • Typ V mit Elastomerbelag NBR 5518 Anwendung zur Passivisolierung z. B. bei Messmaschinen, Waagen, Dosiergeräten und Optischen Geräten; Belag ohne Profilierung - höhere Isolierwirkung als Ausführung mit NBR 5514; Größen 5V und 6V in dieser Shorehärte auf Anfrage

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    19V NBR55187130 0002190x19038120°551500

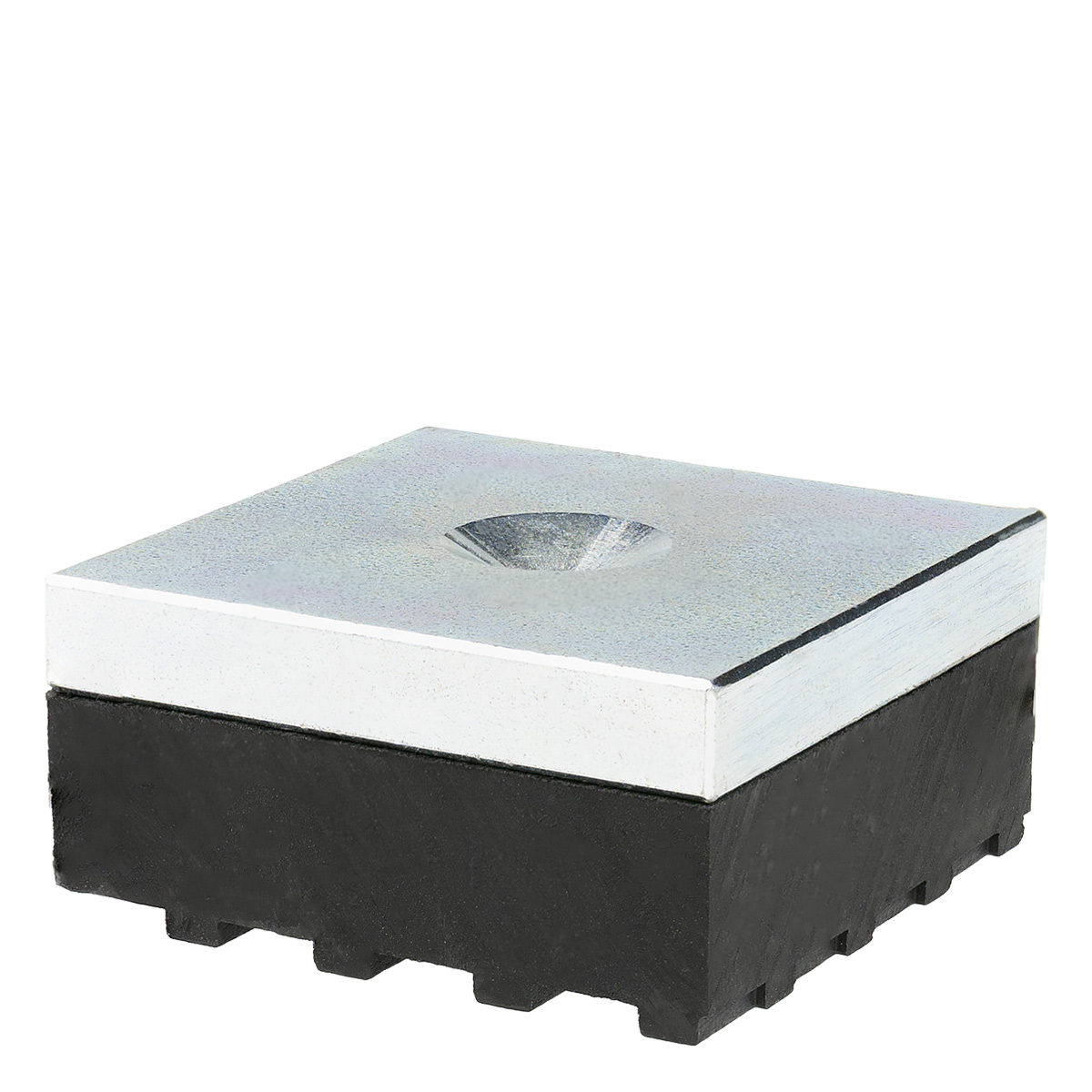

  • Typ V mit Elastomerbelag NBR 7516 Anwendung zur Dämpfung / Isolierung z. B. bei hochdynamischen Maschinen, Pressen, Scheren, Stanzen, Kompressoren und Pumpen; Belag mit Profilierung

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    5V NBR75167110 000350x5024120°75200
    6V NBR75167120 000360x6024120°75380
    19V NBR75167130 0003190x19036120°753800
  • Typ V mit Elastomerbelag NBR 7525 Anwendung zur Dämpfung / Isolierung z. B. bei hochdynamischen Maschinen, Pressen, Scheren, Stanzen, Kompressoren und Pumpen; Belag mit Profilierung - höhere Isolier- / Dämpfungswirkung als Ausführung mit NBR 7516

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    5V NBR75257110 000450x5033120°75200
    6V NBR75257120 000460x6033120°75380
    19V NBR75257130 0004190x19045120°753800
  • Typ V mit Elastomerbelag NBR 8516 Anwendung zur Dämpfung z. B. bei allgemeinen ( CNC )-Werkzeugmaschinen, Textilmaschinen, grafischen Maschinen und Maschinen mit Horizontalschüben; Belag mit Profilierung

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    5V NBR85167110 000550x5024120°90240
    6V NBR85167120 000560x6024120°90470
    19V NBR85167130 0005190x19036120°904500
  • Typ V mit Elastomerbelag NBR 8525 Anwendung zur Dämpfung z. B. bei allgemeinen ( CNC )-Werkzeugmaschinen, Textilmaschinen, grafischen Maschinen und Maschinen mit Horizontalschüben; Belag mit Profilierung - höhere Dämpfungswirkung als Ausführung mit NBR 8516

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    5V NBR85257110 000650x5033120°90240
    6V NBR85257120 000660x6033120°90470
    19V NBR85257130 0006190x19045120°904500
  • Typ V mit Elastomerbelag NBR 9014 Anwendung zur Dämpfung z. B. bei Bearbeitungszentren, Transferstraßen, ( CNC )-Werkzeugmaschinen, Rund- und Flachschleifmaschinen, Langbettmaschinen mit geringer Eigensteifigkeit, Bohr- und Fräswerken; Elastomerbelag ohne Profilierung

    BezeichnungArtikelnummerL / B (mm)H(mm)SenkungShorehärte (±5 Shore)Belastung (daN)
    5V NBR90147110 000750x5022120°90240
    6V NBR90147120 000760x6022120°90470
    19V NBR90147130 0007190x19034120°904500
schematische Zeichnung eines quadratischen Maschinenfußes, bestehend aus einer Stahlplatte mit 120 Grad Senkung für Nivellierschrauben und darunterliegendem Elastomer für Schwingungsdämpfung, in der Seitenansicht und in der Draufsicht

Verzinkte Ausführung mit 120° Spitze und 4-Kant. Längenangaben der Nivellierschrauben beziehen sich auf die Gewindenutzlänge.

BezeichnungArtikelnummerGewindenutzlänge mm
M8 x 100317 045100
M8 x 1,0 Steigung auf Anfrage
M10 x 100317 001100
M10 x 150317 003150
M10 x 1,0 Steigung auf Anfrage
M12 x 100317 006100
M12 x 150317 008150
M12 x 1,5 Steigung auf Anfrage
M14 x 100317 011100
M16 x 100317 016100
M16 x 150317 018150
M16 x 200317 019200
M16 x 250317 020250
M16 x 1,5 Steigung auf Anfrage
M18 x 100317 022100
M20 x 100317 027100
M20 x 150317 029150
M20 x 200317 030200
M20 x 1,5 Steigung auf Anfrage
M24 x 150317 034150
M24 x 250317 036250
M24 x 1,5 Steigung auf Anfrage
M30 x 150317 039150
M30 x 250317 041250
M30 x 1,5 Steigung auf Anfrage

Lieferumfang der Nivellierschrauben:
2 x Mutter DIN 934 / ISO 4032
1 x Scheibe DIN 125 / ISO 7089
1 x Scheibe DIN 9021 / ISO 7093

ab Gewindegröße M24 aufwärts:
2 x Mutter DIN 934 / ISO 4032
2 x Scheibe DIN 125 / ISO 7089





Bestückung der Nivellierschrauben, sowie Verpacken der Nivellierelemente in einzelne Schnellverschlußbeutel und Artikelkennzeichnung nach Bedarf gegen Aufpreis.



Sonderlängen, alternative Galvanisierung mit Nickel oder Chrom, Feingewinde mit speziellen Steigungen, Nivellierschrauben aus Edelstahl oder speziellen Werkstoffen auf Anfrage.



Spezielle Lösungen und Modifikationen nach Kundenvorgabe sind aufgrund unserer hohen internen Fertigungstiefe ( CNC und konventionell ) jederzeit möglich.

Stahlplatten

  • Nach DIN EN ISO 8062-3 DCTG 10 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: S235JR+C / EN10277/78 (ST37K DIN1652/174)

Elastomere

  • Shore-Härte A Messung: nach DIN 53505 bzw. DIN ISO 7619-1
  • Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
  • Werkstoffe: NBR 55° / 75° / 90° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben

  • Nach DIN 976 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2



Technische Änderungen vorbehalten!
