• Farbgebung der Gussteller
    RAL 9006 weiß-aluminium
    Weitere Farbtöne nach RAL auf Anfrage möglich
  • Sondergalvanik für Gussteller und Nivellierschrauben
    vernickelt oder verchromt, sowie Edelstahlschrauben auf Anfrage
  • Lieferumfang der Nivellierschrauben
    2 x Mutter DIN 934 / ISO 4032
    1 x Scheibe DIN 125 / ISO 7089
    1 x Scheibe DIN 9021 / ISO 7093
    ab Gewindegröße M24 aufwärts
    2 x Mutter DIN 934 / ISO 4032
    2 x Scheibe DIN 125 / ISO 7089

  • Optional ( gegen Aufpreis )
    Bestückung der Nivellierschrauben
    Verpacken in einzelne Schnellverschlussbeutel
    Artikelkennzeichnung nach Bedarf

  • Typ V ST mit Elastomerbelag NBR 5514 Anwendung zur Passivisolierung z. B. bei Messmaschinen, Waagen, Dosiergeräten und Optischen Geräten; Belag ohne Profilierung

    BezeichnungArtikelnummerL / B (mm)h1(mm)h2(mm)h3(mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR55147205 000185x8512710023M1255180
    10V ST NBR55147215 0001100x10013510028M1655300
    12V ST NBR55147225 0001126x12613810031M1655400
    15V ST NBR55147235 0001150x15019515035M2055700
    17V ST NBR55147245 0001178x17819615037M20551000

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V ST mit Elastomerbelag NBR 5518 Anwendung zur Passivisolierung z. B. bei Messmaschinen, Waagen, Dosiergeräten und Optischen Geräten; Belag mit Profilierung - höhere Isolierwirkung als Ausführung mit NBR 5514

    BezeichnungArtikelnummerL / B (mm)h1 (mm)h2 (mm)h3 (mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR55187205 000285x8513110027M1255180
    10V ST NBR55187215 0002100x10013910032M1655300
    12V ST NBR55187225 0002126x12614210035M1655400
    15V ST NBR55187235 0002150x15019915039M2055700
    17V ST NBR55187245 0002178x17820015041M20551000

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V ST mit Elastomerbelag NBR 7516 Anwendung zur Dämpfung / Isolierung z. B. bei hochdynamischen Maschinen, Pressen, Scheren, Stanzen, Kompressoren und Pumpen; Belag mit Profilierung

    BezeichnungArtikelnummerL / B (mm)h1(mm)h2(mm)h3(mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR75167205 000385x8512810024M1275560
    10V ST NBR75167215 0003100x10013610029M1675800
    12V ST NBR75167225 0003126x12613910032M16751200
    15V ST NBR75167235 0003150x15019715037M20751800
    17V ST NBR75167245 0003178x17819815039M20752800

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V ST mit Elastomerbelag NBR 7525 Anwendung zur Dämpfung / Isolierung z. B. bei hochdynamischen Maschinen, Pressen, Scheren, Stanzen, Kompressoren und Pumpen; Belag mit Profilierung - höhere Isolier- / Dämpfungswirkung als Ausführung mit NBR 7516

    BezeichnungArtikelnummerL / B (mm)h1(mm)h2(mm)h3(mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR75257205 000485x8513810034M1275560
    10V ST NBR75257215 0004100x10014610039M1675800
    12V ST NBR75257225 0004126x12614910042M16751200
    15V ST NBR75257235 0004150x15020615046M20751800
    17V ST NBR75257245 0004178x17820715048M20752800

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V ST mit Elastomerbelag NBR 8516 Anwendung zur Dämpfung z. B. bei allgemeinen ( CNC )-Werkzeugmaschinen, Textilmaschinen, grafischen Maschinen und Maschinen mit Horizontalschüben; Belag mit Profilierung

    BezeichnungArtikelnummerL / B (mm)h1(mm)h2(mm)h3(mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR85167205 000585x8512810024M1290700
    10V ST NBR85167215 0005100x10013610029M16901000
    12V ST NBR85167225 0005126x12613910032M16901600
    15V ST NBR85167235 0005150x15019715037M20902300
    17V ST NBR85167245 0005178x17819815039M20903400

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V ST mit Elastomerbelag NBR 8525 Anwendung zur Dämpfung z. B. bei allgemeinen ( CNC )-Werkzeugmaschinen, Textilmaschinen, grafischen Maschinen und Maschinen mit Horizontalschüben; Belag mit Profilierung - höhere Dämpfungswirkung als Ausführung mit NBR 8516

    BezeichnungArtikelnummerL / B (mm)h1(mm)h2(mm)h3(mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR85257205 000685x8513810034M1290700
    10V ST NBR85257215 0006100x10014610039M16901000
    12V ST NBR85257225 0006126x12614910042M16901600
    15V ST NBR85257235 0006150x15020615046M20902300
    17V ST NBR85257245 0006178x17820715048M20903400

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

  • Typ V ST mit Elastomerbelag NBR 9014 Anwendung zur Dämpfung z. B. bei Bearbeitungszentren, Transferstraßen, ( CNC )-Werkzeugmaschinen, Rund- und Flachschleifmaschinen, Langbettmaschinen mit geringer Eigensteifigkeit, Bohr- und Fräswerken; Elastomerbelag ohne Profilierung

    BezeichnungArtikelnummerL / B (mm)h1(mm)h2(mm)h3(mm)G(Gewinde)Shorehärte (±5 Shore)Belastung (daN)
    7V ST NBR90147205 000785x8512810024M1290700
    10V ST NBR90147215 0007100x10013610029M16901000
    12V ST NBR90147225 0007126x12613910032M16901600
    15V ST NBR90147235 0007150x15019515035M20902300
    17V ST NBR90147245 0007178x17819615037M20903400

    Längenangabe h2 der Nivellierschrauben bezieht sich auf die Gewindenutzlänge.

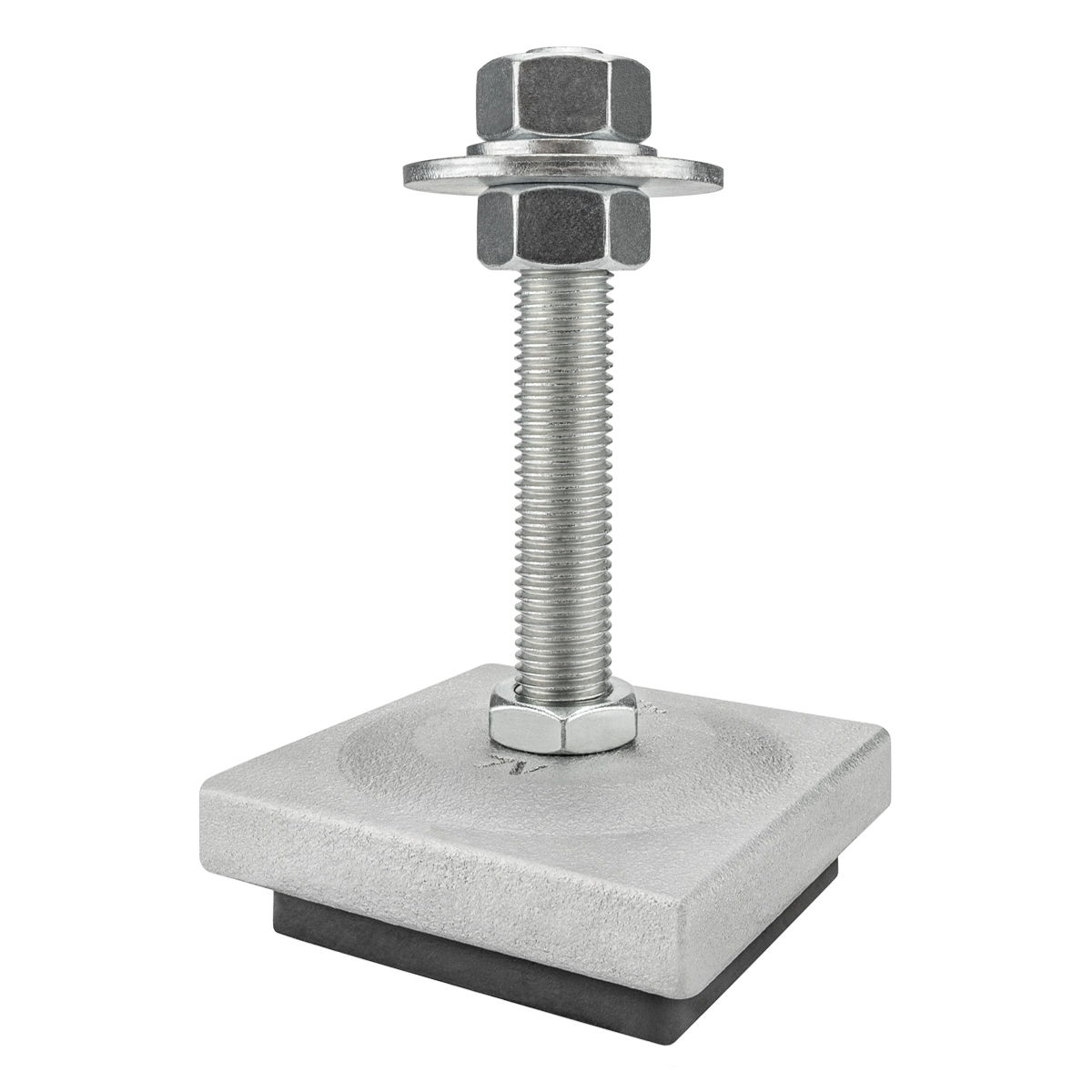

schematische Zeichnung eines quadratischen Nivellierelementes mit auf dem Gusskorpus platzierter verzinkter Nivellierschraube mit gekonterter flacher Sechskantmutter am unteren Schraubenende,  und Elastomer zur Schwingungsdämpfung unten, in der Seitenansicht und in der Draufsicht

Längenangaben der Nivellierschrauben beziehen sich auf die Gewindenutzlänge h2.

BezeichnungGewindenutzlänge mm
M8auf Anfrage
M10100, 150, 200, 250
M12100, 150, 200, 250
M14auf Anfrage
M16100, 150, 200, 250
M18auf Anfrage
M20100, 150, 200, 250
M24100, 150, 200, 250
M30100, 150, 200, 250

Weitere Gewindenutzlängen auf Anfrage.

Sonderlängen, alternative Galvanisierung mit Nickel oder Chrom, Feingewinde mit speziellen Steigungen, Nivellierschrauben aus Edelstahl oder speziellen Werkstoffen auf Anfrage.

Spezielle Lösungen und Modifikationen nach Kundenvorgabe sind aufgrund unserer hohen internen Fertigungstiefe ( CNC und konventionell ) jederzeit möglich.

Gussteile

  • Nach DIN EN ISO 8062-3 DCTG 10 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: EN GJL 200 / EN GJL 250

Elastomere

  • Shore-Härte A Messung: nach DIN 53505 bzw. DIN ISO 7619-1
  • Toleranzen für Abmessungen bei werkzeugfallenden Elastomer-Formteilen nach DIN ISO 3302-1, Klasse M3
  • Werkstoffe: NBR 55° / 75° / 90° ±5 Shore A, Maßtoleranz ±1 mm

Gewindestifte / Nivellierschrauben

  • Nach DIN 976 -/- Bearbeitungstoleranz: nach ISO 2768-mk
  • Werkstoffe: Stahl blank 4.8 - Stahl verzinkt 4.8 - Edelstahl A2



Technische Änderungen vorbehalten!
