• universell einsetzbare Lagerschienen
    für Motoren, Pumpen, Kompressoren, Ventilatoren et.c
  • Shorehärten
    40 - 85 Shore A ( in 5er Schritten )
  • Werkstoffe
    NR ( Naturkautschuk )
    Stahlteile schwarz lackiert
  • verschiedene Wandstärken
    auf Anfrage in 3, 5, 8, 10 oder 15 mm
  • maximale Länge
    2000 mm
    Wunschlängenzuschnitte auf Anfrage
  • Sonderwerkstoffe
    in NBR, CR, EPDM, et.c; Metallkomponenten aus Edelstahl V2A / V4A und Messing auf Anfrage
  • mechanische Eignung
    für Druck- und Schubbeanspruchung

BezeichnungArtikelnummerB(mm)H(mm)L(mm)

Wandstärke S (mm)

Shorehärte+/-5

Typ LBM 40x30x1000/5

5020 0001

40

30

1000

5

55

Typ LBM 40x35x1000/8

5020 0002

40

35

1000

8

60

Typ LBM 40x35x1000/10

5020 0003

40

35

1000

10

55

Typ LBM 50x35x1000/10

5020 0004

50

35

1000

10

55

Typ LBM 50x40x1000/10

5020 0005

50

40

1000

10

57

Typ LBM 50x50x1000/10

5020 0006

50

50

1000

10

55

Typ LBM 70x30x1000/10

5020 0007

70

30

1000

10

55

Typ LBM 70x45x1000/10

5020 0008

70

45

1000

10

70

Typ LBM 70x60x1000/10

5020 0009

70

60

1000

10

60

Typ LBM 70x70x1000/10

5020 0010

70

70

1000

10

70

Typ LBM 80x50x1000/10

5020 0011

80

50

1000

10

57

Typ LBM 80x80x1000/10

5020 0012

80

80

1000

10

80

Typ LBM 100x40x1000/10

5020 0013

100

40

1000

10

55

Typ LBM 100x45x1000/15

5020 0014

100

45

1000

15

65

Typ LBM 100x70x1000/15

5020 0015

100

70

1000

15

55

Typ LBM 100x80x1000/15

5020 0016

100

80

1000

15

57

Typ LBM 100x90x1000/15

5020 0017

100

90

1000

15

55

Typ LBM 150x60x1000/15

5020 0018

150

60

1000

15

57

Typ LBM 150x65x1000/15

5020 0019

150

65

1000

15

60

Typ LBM 150x100x1000/10

5020 0020

150

100

1000

10

55

Typ LBM 200x100x1000/15

5020 0021

200

100

1000

15

55

Beispieltabelle mit 1000 mm Schienenlänge - Angaben zu Druck- und Schubbelastung auf Anfrage

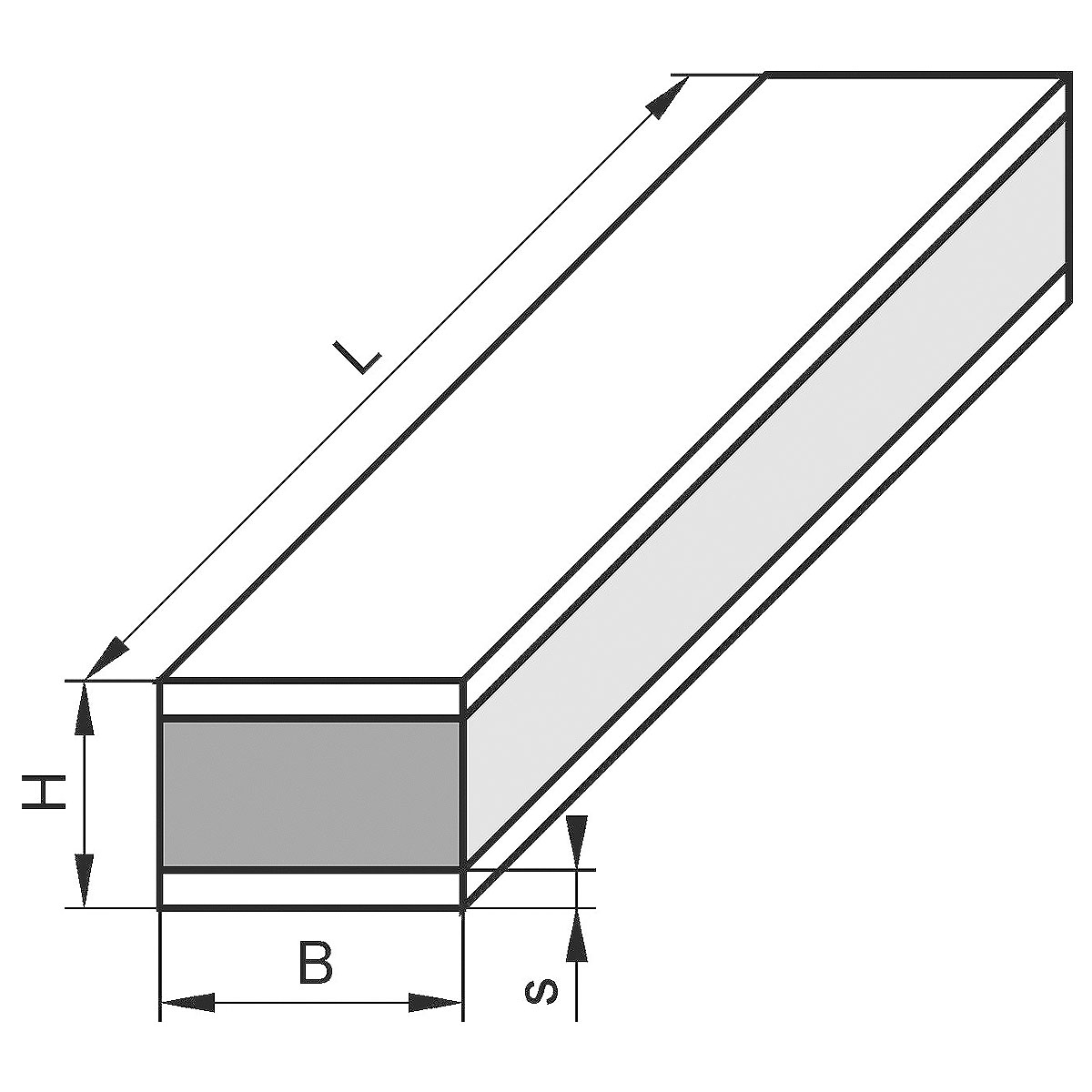

schematische Zeichnung eines länglichen Elastomeres, einvulkanisiert zwischen zwei Metallplatten

Allgemeine Angaben zu Lagerzeit und Einsatzdauer von Elastomeren und Gummi-Metall-Verbindungen



Die vorgegebene Lagerdauer unserer Produkte erfolgt in Anlehnung an DIN 95360:

Lagerzeit

bei Erstanlieferungmax. 10 Quartale (Lagerung vor Montage)
bei erstem Einbaumax. 20 Quartale (Lagerung vor Montage)



Als maximale Lagerdauer halten wir uns an die Vorgaben der ISO 2230:

GruppeneinteilungErstlagerzeitErweiterte Lagerzeit (nach Überprüfung der Elemente)
Gruppe A Material (NR, SBR,BR,…)5 Jahre2 Jahre
Gruppe B Material (NBR, CR, IIR,…)7 Jahre3 Jahre
Gruppe C Material (EPDM, Silicone,…)10 Jahre5 Jahre
Man beachte: wenn die Lagertemperatur von 25° C abweicht, ergeben sich geänderte Lagerzeiten. 10°C höhere Lagertemperatur schränkt die Lagerzeit um 50% ein, 10°C geringere Lagertemperatur erhöht die Lagerzeit um 50%.



Die Einsatzdauer in Anlehnung an DIN 95360, ist wie folgt spezifiziert:

Einsatzdauer

Betriebstemperatur [ °C ]Zul. Einsatzdauer in Jahren bei bis zu 3000 Betriebsstunden 4
-30 bis 5510
-30 bis 805
4 Bei mehr als 3000 Betriebsstunden pro Jahr und/oder Einwirkung von aggressiven Medien wie z.B. Ozon, Ölnebel, Salzwasser oder salzwasserhaltiger Luft reduziert sich die mögliche Einsatzdauer unter Umständen erheblich.

Grundsätzlich muss berücksichtigt werden, dass bei Belastungen im zulässigen Bereich aufgrund des natürlichen Alterungsprozesses des Gummis von einer empfohlenen Einsatzdauer von maximal 6 Jahren ausgegangen werden muss. Spätestens nach diesem Zeitraum, sollte die Prüfung und Bewertung einer repräsentativen Anzahl von Bauteilen erfolgen.

Gummi-Metall-Teile und Gummiformteile sind während des betrieblichen Einsatzes wartungsfrei.

Ein Austausch hat zu erfolgen, wenn:
- durch Setzung und Kriechen in Druckrichtung nur noch 70% der Anfangsgummidicke erreicht ist
- sich infolge von Witterungseinflüssen mehrere deutliche Risse je cm² Gummioberfläche gebildet haben
- die Artikel durch nicht zulässige Ölbenetzung stark aufgequollen sind
- ein Verlust der Gummi-Metall-Haftung (evtl. durch Unterrosten bzw. Korrosion der Metallteile) eingetreten ist
- mechanische Beschädigungen vorhanden sind, die infolge der Kerbempfindlichkeit des Kautschuks zur weiteren Zerstörung des Produktes führen

Die Angaben sind nach bestem Wissen und Gewissen gemacht, jedoch kann die obige Empfehlung nur eine theoretische Entscheidungshilfe sein und entbindet den Anwender nicht von eigenen Prüfungen und Versuchen. bwz® Schwingungstechnik GmbH schließt jede Haftung für Schäden oder Nachteile aus, auch in Bezug auf Schutzrechte Dritter.
