• Abmaß
    90 x 90 mm
  • Belastung max.(daN)
    600
  • universell einsetzbar
    zur verankerungsfreien Aufstellung
  • Material NBR
    70 Shore A°
  • Gleitschutz
    oben Riffelung

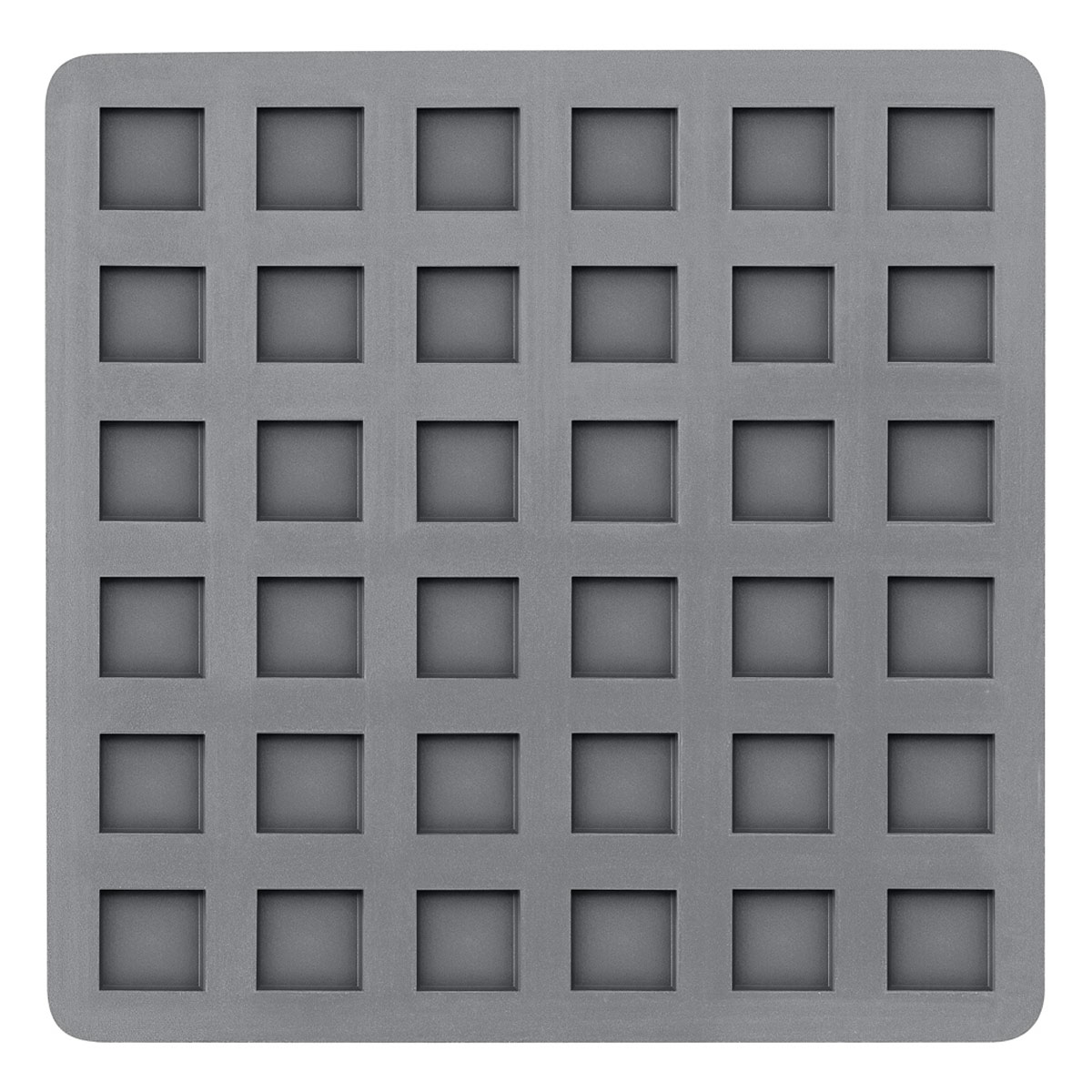

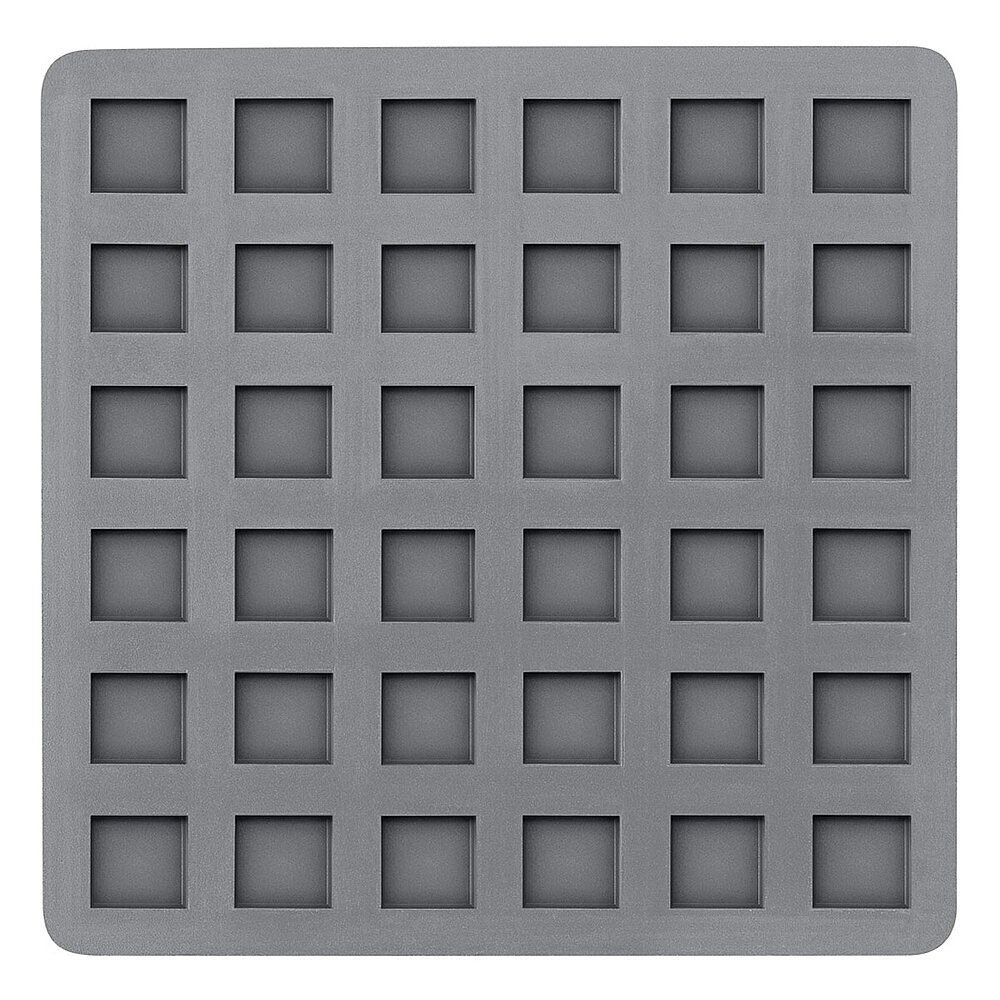

    unten Profilierung

BezeichnungArtikelnummera(mm)b(mm)c(mm)h(mm)Shore A° +/- 5Belastung max.(daN)

9 E

15060 00005

90

78

15

25

70°600

9 H

15060 00006

90

-

15

25

70°600

Version E: mit Längs- und Quersteg (2 Stege). 1 Steg kann optional entfernt werden.
Version H: nur mit Längssteg (1 Steg).

Allgemeine Angaben zu Lagerzeit und Einsatzdauer von Elastomeren und Gummi-Metall-Verbindungen

Die vorgegebene Lagerdauer unserer Produkte erfolgt in Anlehnung an DIN 95360:

Lagerzeit

bei Erstanlieferungmax. 10 Quartale (Lagerung vor Montage)
bei erstem Einbaumax. 20 Quartale (Lagerung vor Montage)

Als maximale Lagerdauer halten wir uns an die Vorgaben der ISO 2230:

GruppeneinteilungErstlagerzeitErweiterte Lagerzeit (nach Überprüfung der Elemente)
Gruppe A Material (NR, SBR,BR,…)5 Jahre2 Jahre
Gruppe B Material (NBR, CR, IIR,…)7 Jahre3 Jahre
Gruppe C Material (EPDM, Silicone,…)10 Jahre5 Jahre
Man beachte: wenn die Lagertemperatur von 25° C abweicht, ergeben sich geänderte Lagerzeiten. 10°C höhere Lagertemperatur schränkt die Lagerzeit um 50% ein, 10°C geringere Lagertemperatur erhöht die Lagerzeit um 50%.

Die Einsatzdauer in Anlehnung an DIN 95360, ist wie folgt spezifiziert:

Einsatzdauer

Betriebstemperatur [ °C ]Zul. Einsatzdauer in Jahren bei bis zu 3000 Betriebsstunden 4
-30 bis 5510
-30 bis 805
4 Bei mehr als 3000 Betriebsstunden pro Jahr und/oder Einwirkung von aggressiven Medien wie z.B. Ozon, Ölnebel, Salzwasser oder salzwasserhaltiger Luft reduziert sich die mögliche Einsatzdauer unter Umständen erheblich.

Grundsätzlich muss berücksichtigt werden, dass bei Belastungen im zulässigen Bereich aufgrund des natürlichen Alterungsprozesses des Gummis von einer empfohlenen Einsatzdauer von maximal 6 Jahren ausgegangen werden muss. Spätestens nach diesem Zeitraum, sollte die Prüfung und Bewertung einer repräsentativen Anzahl von Bauteilen erfolgen.

Gummi-Metall-Teile und Gummiformteile sind während des betrieblichen Einsatzes wartungsfrei.

Ein Austausch hat zu erfolgen, wenn:
- durch Setzung und Kriechen in Druckrichtung nur noch 70% der Anfangsgummidicke erreicht ist
- sich infolge von Witterungseinflüssen mehrere deutliche Risse je cm² Gummioberfläche gebildet haben
- die Artikel durch nicht zulässige Ölbenetzung stark aufgequollen sind
- ein Verlust der Gummi-Metall-Haftung (evtl. durch Unterrosten bzw. Korrosion der Metallteile) eingetreten ist
- mechanische Beschädigungen vorhanden sind, die infolge der Kerbempfindlichkeit des Kautschuks zur weiteren Zerstörung des Produktes führen

Die Angaben sind nach bestem Wissen und Gewissen gemacht, jedoch kann die obige Empfehlung nur eine theoretische Entscheidungshilfe sein und entbindet den Anwender nicht von eigenen Prüfungen und Versuchen. bwz® Schwingungstechnik GmbH schließt jede Haftung für Schäden oder Nachteile aus, auch in Bezug auf Schutzrechte Dritter.

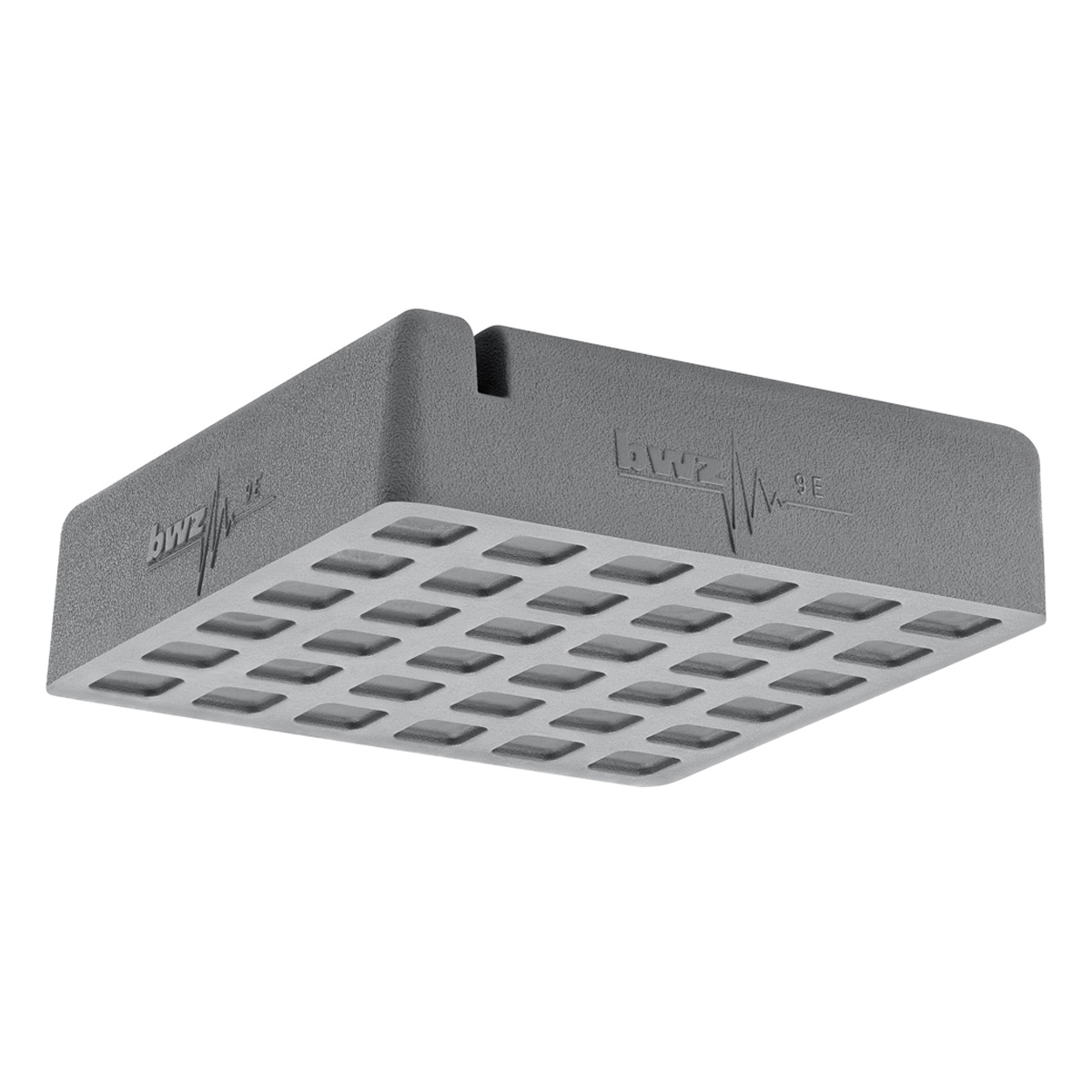

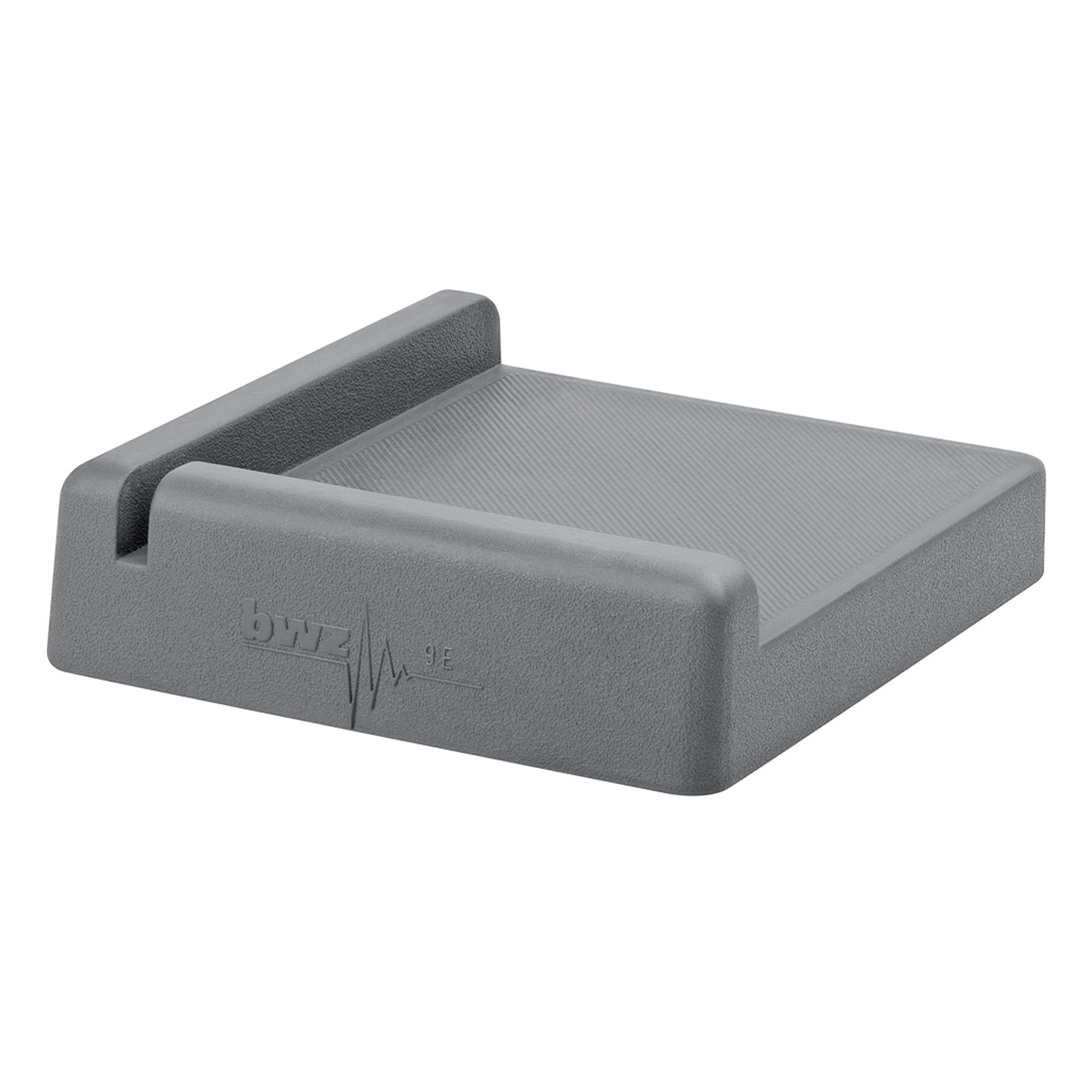

9 E

mit Längs- und Quersteg

ein mittelgroßes hellgraues quadratisches Elastomer-Formstück in der Ansicht von der Seite und von oben mit zwei seitlichen Stegen und feinen parallelen Rillen auf der Oberfläche auf weißem Hintergrund

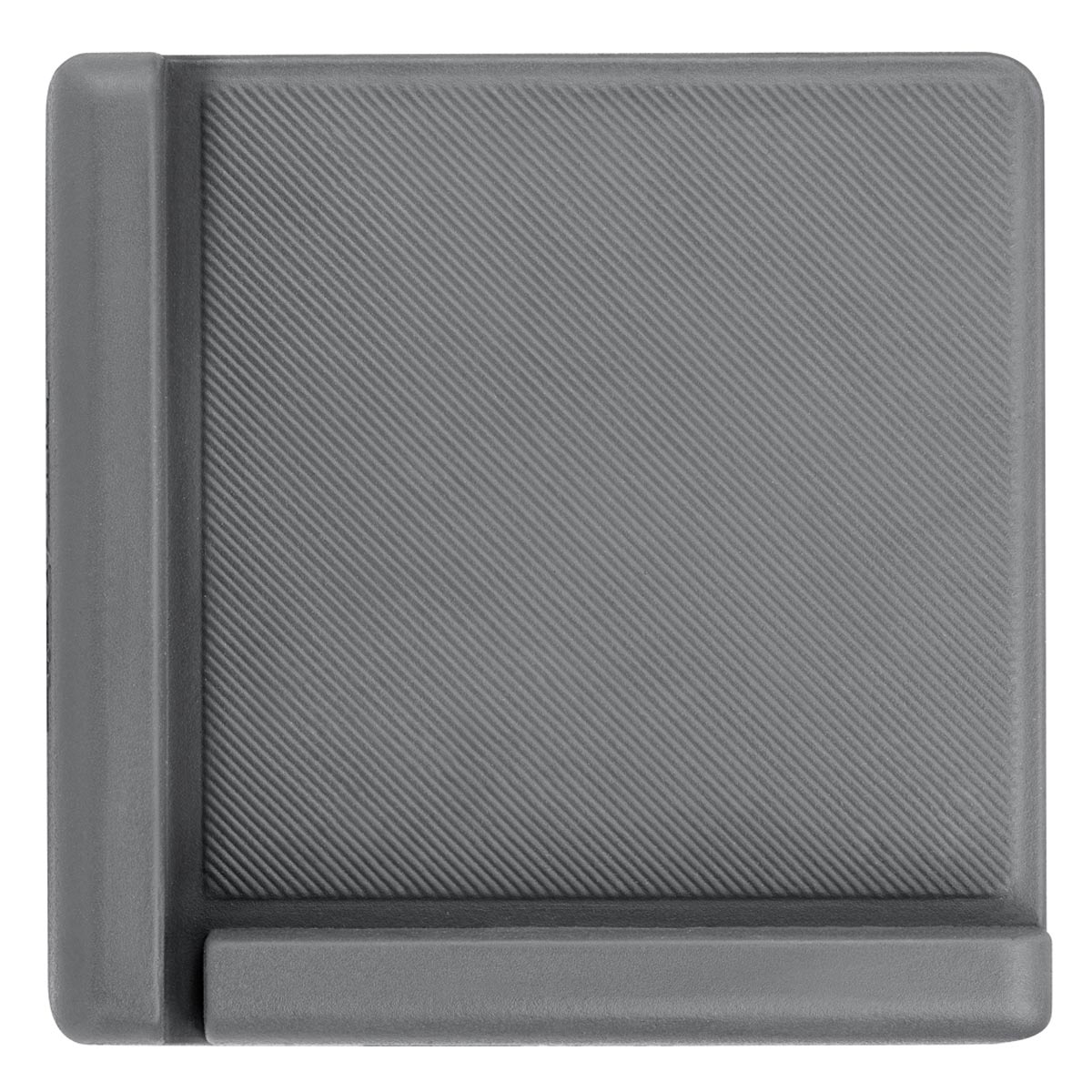

9 E

schematische Zeichnung

schematische Zeichnung eines quadratischen Elastomer-Formstückes in der Draufsicht mit zwei rechtwinkligen Stegen und feinen parallelen Profilrillen auf der Oberfläche

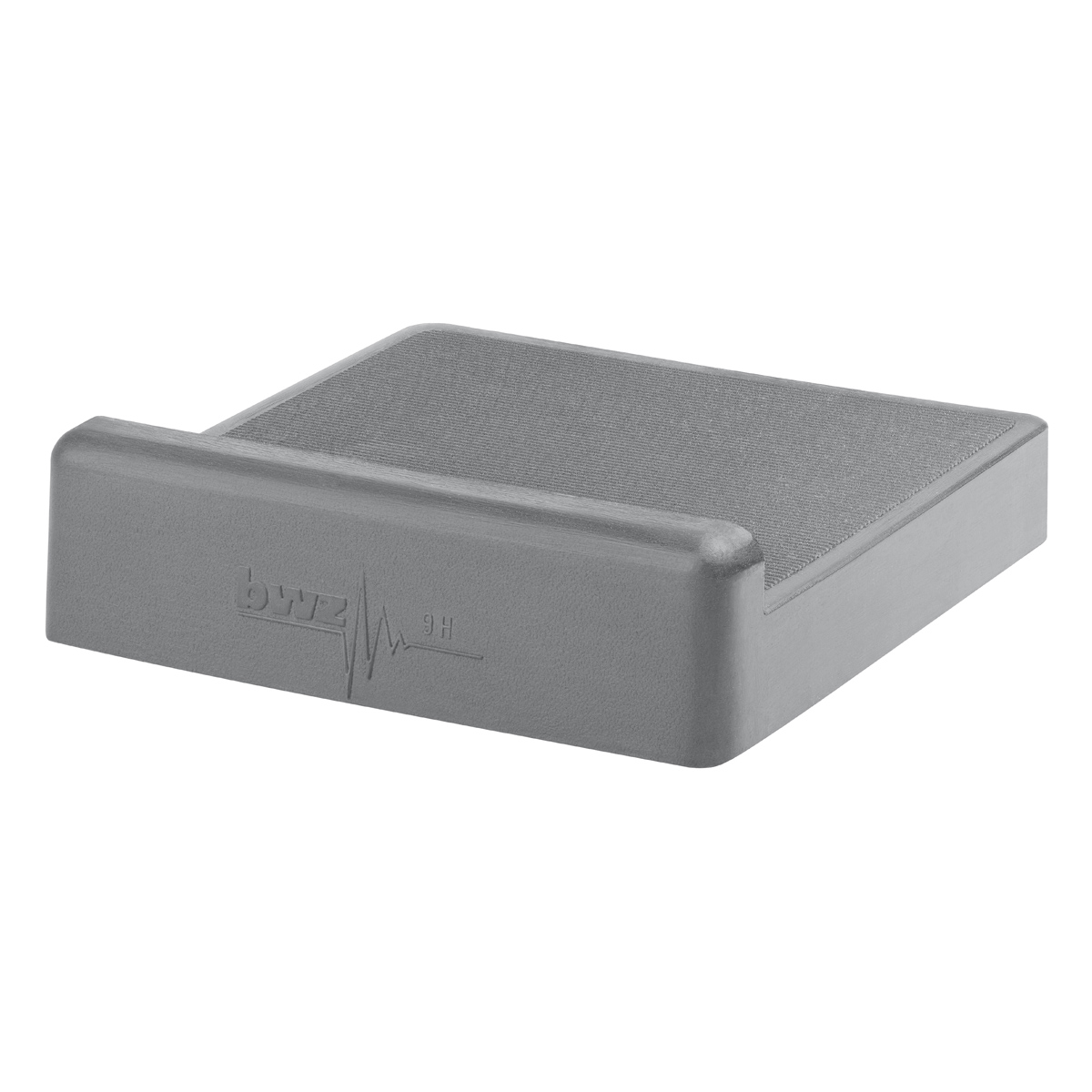

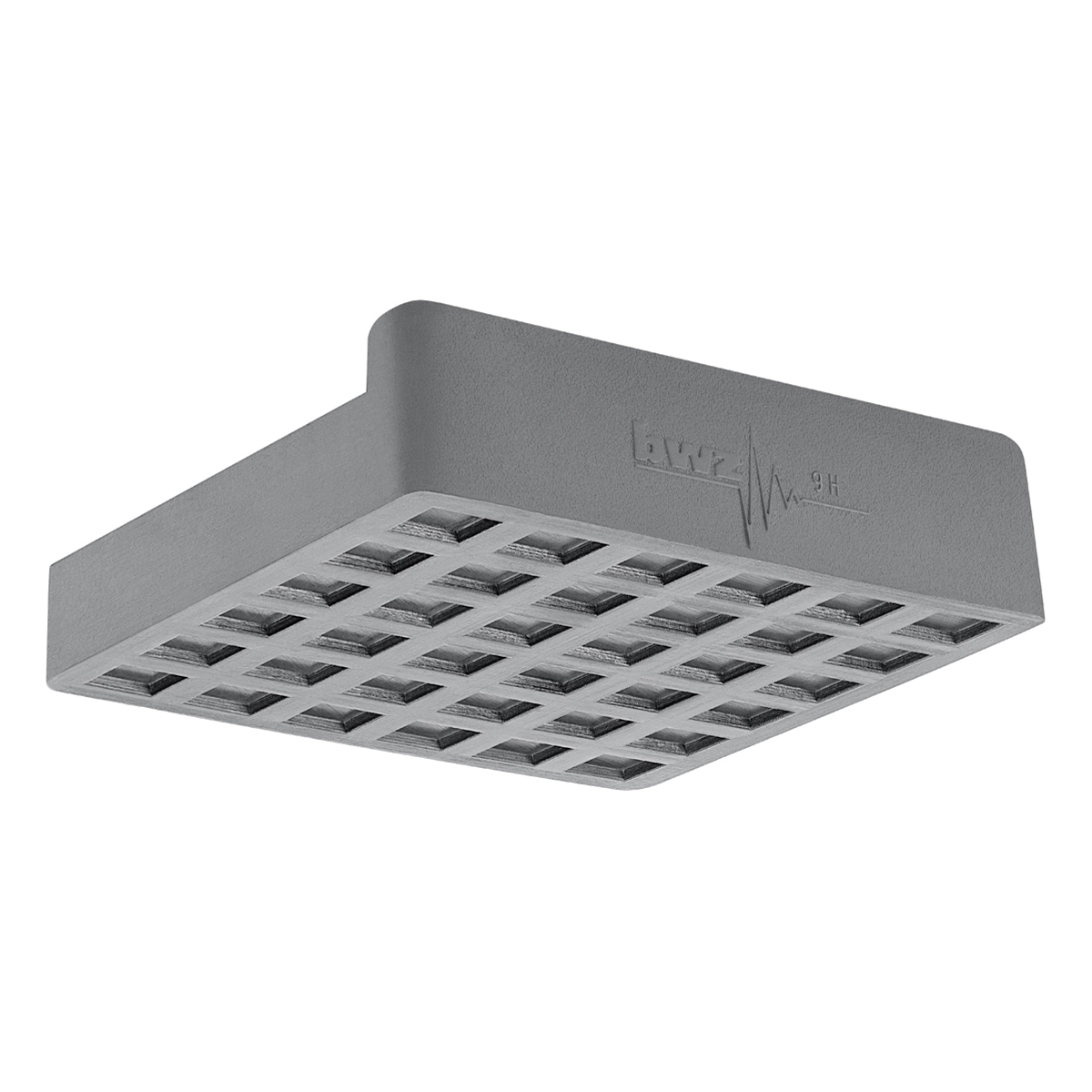

9 H

nur mit Längssteg

ein mittelgroßes hellgraues quadratisches Elastomer-Formstück in der Ansicht von der Seite und von oben mit einem seitlichen Steg und feinen parallelen Profilrillen auf der Oberfläche auf weißem Hintergrund

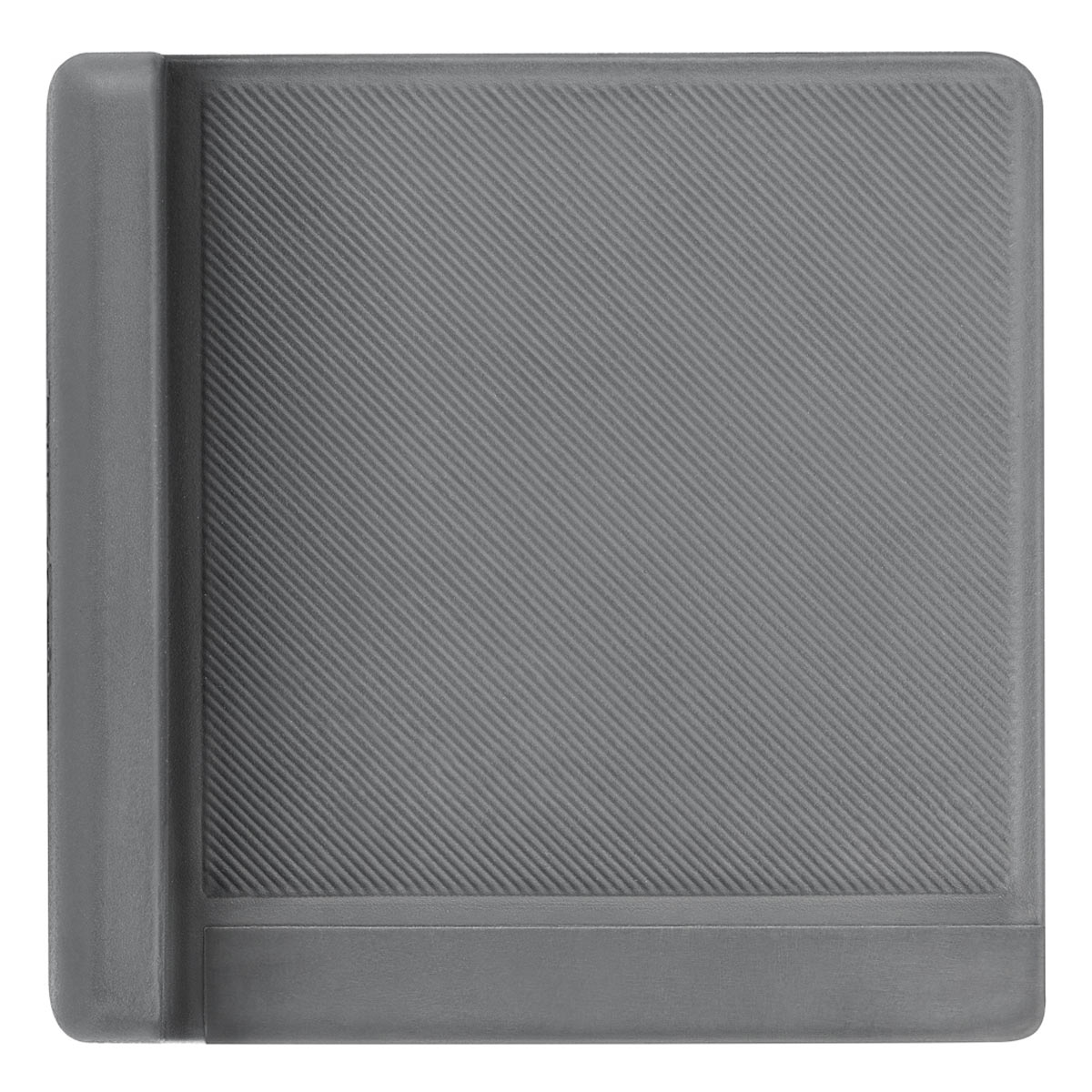

9 H

schematische Zeichnung

schematische Zeichnung eines quadratischen Elastomer-Formstückes in der Draufsicht mit einem erhöhten Steg auf einer Seite und feinen parallelen Profilrillen auf der Oberfläche

weitere Elementgrößen

ein kleines hellgraues quadratisches Elastomer-Formstück in der Ansicht von der Seite und von oben mit zwei seitlichen Stegen und feinen parallelen Rillen auf der Oberfläche auf weißem Hintergrund

Größe 7

75 x 75 mm

Mehr
ein großes hellgraues quadratisches Elastomer-Formstück in der Ansicht von der Seite und von oben mit zwei seitlichen Stegen und feinen parallelen Rillen auf der Oberfläche auf weißem Hintergrund

Größe 12

125 x 125 mm

Mehr
