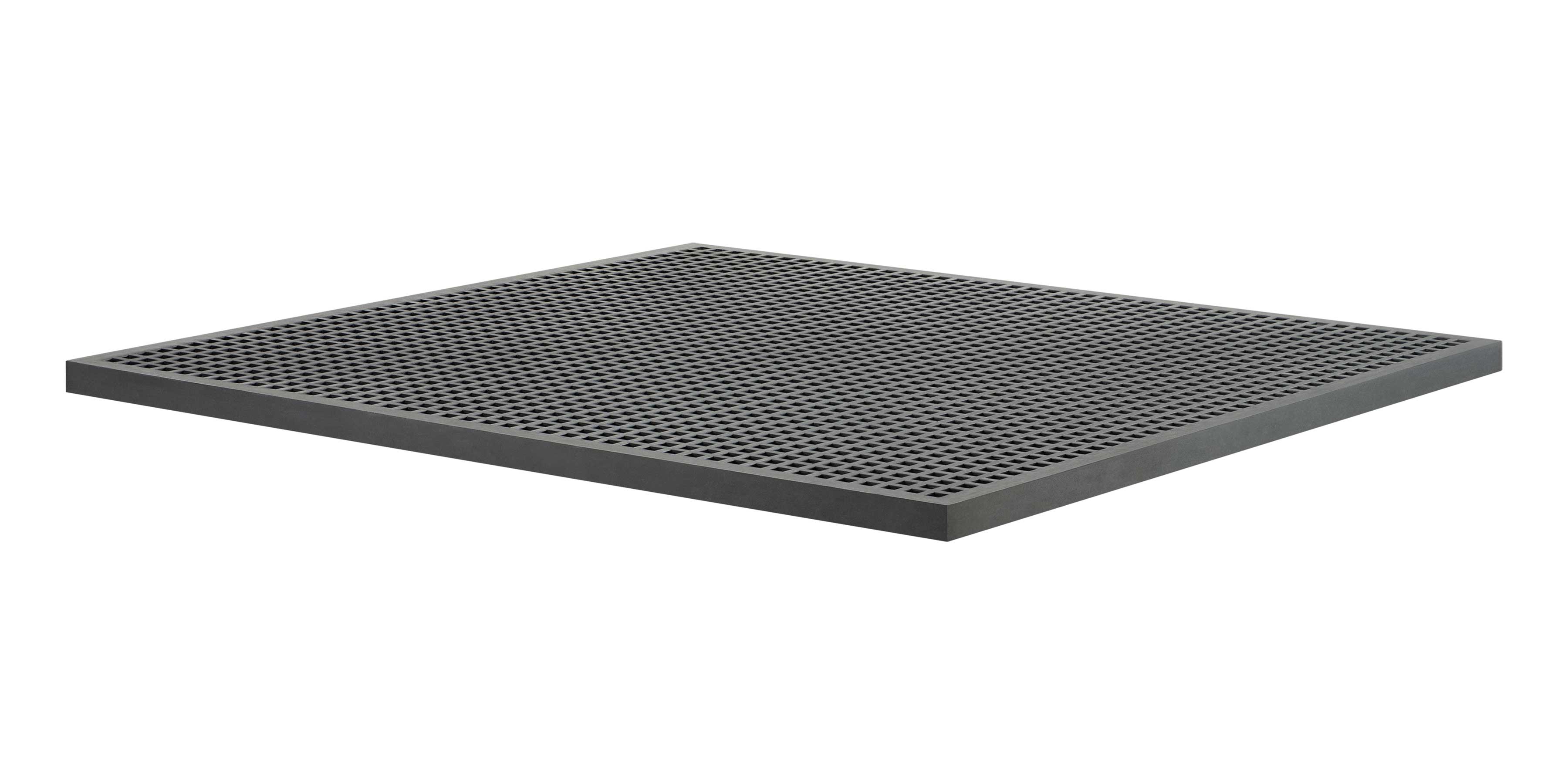

Dämpfungsplatte NBR8516

NBR8516/PP beidseitig profiliert
Größe*	525 x 525 x 16 mm
Masse	0,180 kg/dm³
Artikelnummer	15010 00016
Belastungsrichtwerte	5 bis 35 daN/cm²
Nominalbelastung	8 daN/cm²
Druckmodul	37 N/mm²
Temperaturbereich	-30 bis +120°C
Härte	ca. 90º Shore (A) +/- 5
Friktionskoeffizient	Stahl 0,7 / Holz 0,75 / Beton 0,8

NBR8516/PP beidseitig profiliert

Größe*

525 x 525 x 16 mm

Masse

0,180 kg/dm³

Artikelnummer

15010 00016

Belastungsrichtwerte

5 bis 35 daN/cm²

Nominalbelastung

8 daN/cm²

Druckmodul

37 N/mm²

Temperaturbereich

-30 bis +120°C

Härte

ca. 90º Shore (A) +/- 5

Friktionskoeffizient

Stahl 0,7 / Holz 0,75 / Beton 0,8

Allgemeine Angaben zu Lagerzeit und Einsatzdauer von Elastomeren und Gummi-Metall-Verbindungen

Die vorgegebene Lagerdauer unserer Produkte erfolgt in Anlehnung an DIN 95360:

Lagerzeit
bei Erstanlieferung				max. 10 Quartale (Lagerung vor Montage)
bei erstem Einbau				max. 20 Quartale (Lagerung vor Montage)

Als maximale Lagerdauer halten wir uns an die Vorgaben der ISO 2230:

Gruppeneinteilung	Erstlagerzeit	Erweiterte Lagerzeit (nach Überprüfung der Elemente)
Gruppe A Material (NR, SBR,BR,…)	5 Jahre	2 Jahre
Gruppe B Material (NBR, CR, IIR,…)	7 Jahre	3 Jahre
Gruppe C Material (EPDM, Silicone,…)	10 Jahre	5 Jahre
Man beachte: wenn die Lagertemperatur von 25° C abweicht, ergeben sich geänderte Lagerzeiten. 10°C höhere Lagertemperatur schränkt die Lagerzeit um 50% ein, 10°C geringere Lagertemperatur erhöht die Lagerzeit um 50%.

Die Einsatzdauer in Anlehnung an DIN 95360, ist wie folgt spezifiziert:

Einsatzdauer
Betriebstemperatur [ °C ]				Zul. Einsatzdauer in Jahren bei bis zu 3000 Betriebsstunden ⁴
-30 bis 55				10
-30 bis 80				5
⁴ Bei mehr als 3000 Betriebsstunden pro Jahr und/oder Einwirkung von aggressiven Medien wie z.B. Ozon, Ölnebel, Salzwasser oder salzwasserhaltiger Luft reduziert sich die mögliche Einsatzdauer unter Umständen erheblich.

Grundsätzlich muss berücksichtigt werden, dass bei Belastungen im zulässigen Bereich aufgrund des natürlichen Alterungsprozesses des Gummis von einer empfohlenen Einsatzdauer von maximal 6 Jahren ausgegangen werden muss. Spätestens nach diesem Zeitraum, sollte die Prüfung und Bewertung einer repräsentativen Anzahl von Bauteilen erfolgen.

Gummi-Metall-Teile und Gummiformteile sind während des betrieblichen Einsatzes wartungsfrei.

Ein Austausch hat zu erfolgen, wenn:
- durch Setzung und Kriechen in Druckrichtung nur noch 70% der Anfangsgummidicke erreicht ist
- sich infolge von Witterungseinflüssen mehrere deutliche Risse je cm² Gummioberfläche gebildet haben
- die Artikel durch nicht zulässige Ölbenetzung stark aufgequollen sind
- ein Verlust der Gummi-Metall-Haftung (evtl. durch Unterrosten bzw. Korrosion der Metallteile) eingetreten ist
- mechanische Beschädigungen vorhanden sind, die infolge der Kerbempfindlichkeit des Kautschuks zur weiteren Zerstörung des Produktes führen

Die Angaben sind nach bestem Wissen und Gewissen gemacht, jedoch kann die obige Empfehlung nur eine theoretische Entscheidungshilfe sein und entbindet den Anwender nicht von eigenen Prüfungen und Versuchen. bwz® Schwingungstechnik GmbH schließt jede Haftung für Schäden oder Nachteile aus, auch in Bezug auf Schutzrechte Dritter.
