• Maschinen-Stellelemente
    mit großer Maschinenauflagefläche
  • Materialien
    Korpus aus Grauguss
    Farbgebung: RAL 9006 weiß-aluminium
    Schraube aus verzinktem Stahl
    Elastomer NBR
  • optional
    andere Farbtöne nach RAL
    Korpus & Schraube galvanisch veredelt

BezeichnungArtikelnummerØ(mm)Mh(mm)h1(mm)L(mm)Shorehärte(+/5 Shore A)Belastung max.(daN)

16 RG / NBR7516

9006 0025

160

M 20

212

47

150

70

1200

16 RG / NBR8516

9006 0027

160

M 20

212

47

150

90

1500

L = Gewindenutzlänge in ‚0‘-Stellung.

Andere Gewindenutzlängen, Gewindegrößen, Feingewinde mit speziellen Steigungen, Nivellierschrauben aus Edelstahl oder speziellen Werkstoffen auf Anfrage.

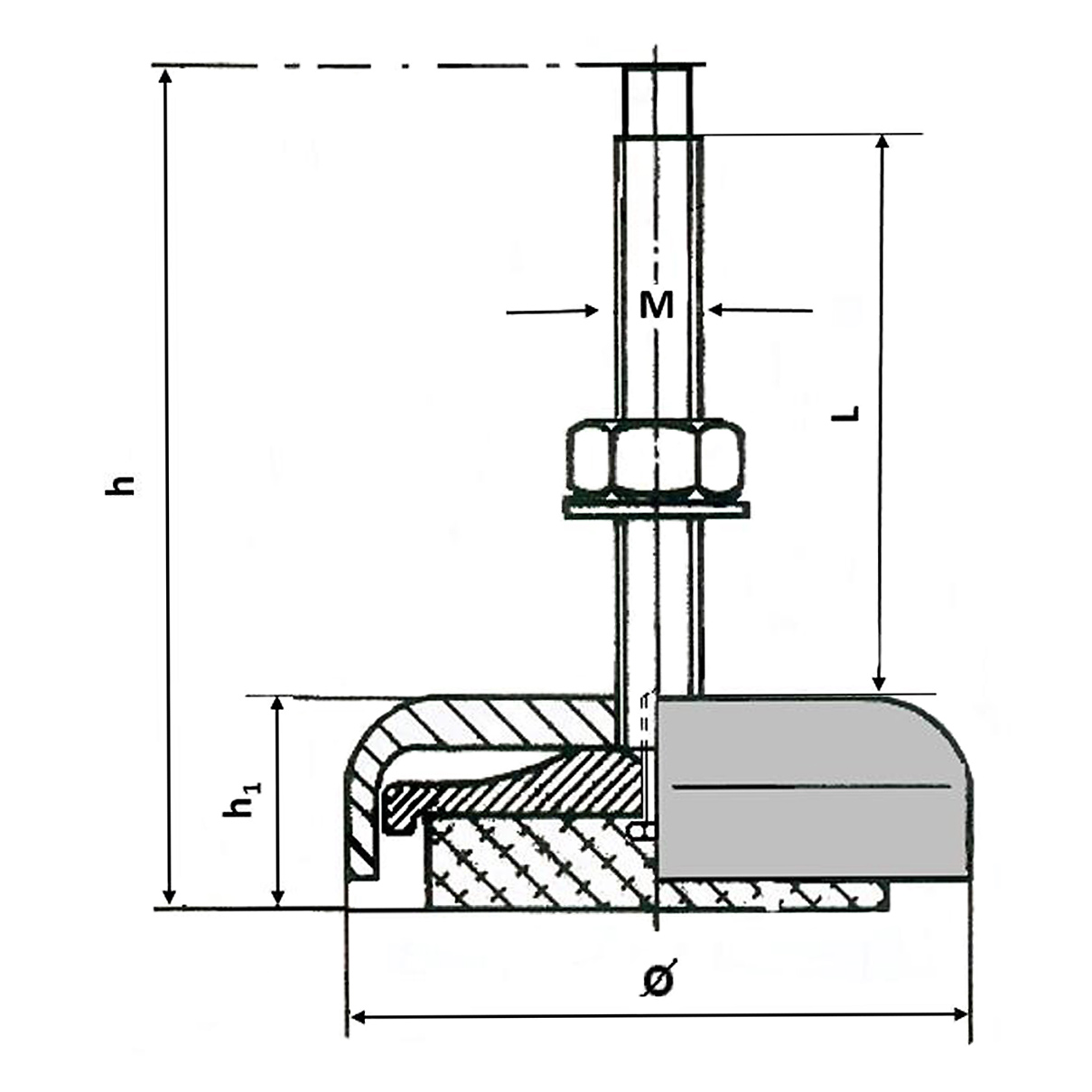

schematische, schwarz-weiße Zeichnung eines Elementes zur Maschinenaufstellung aus Guß in Glockenform, mit darunterliegendem Gußteller, Nivellierschraube mit Vierkant oben, ganz unten mit Elastomer NBR zur Schwingungsdämpfung und Gleitschutz, in der Seitenansicht

weitere Elementgrößen

10 RG

Ø 100 mm

Mehr

13 RG

Ø 130 mm

Mehr

20 RG

Ø 185 mm

Mehr
